第1篇 机电工程技术 建造师小超人

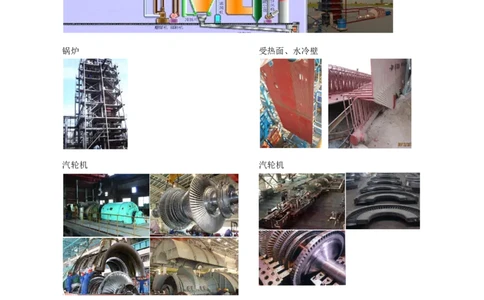

发电设备
锅炉 受热面、水冷壁
汽轮机 汽轮机
黄金N问：锅炉钢架安装时应如何找正？
【答案】用弹簧秤配合钢卷尺检查中心位置和大梁间的对角线差；用经纬仪检查立柱垂直度；用
水准仪检查大板梁水平度和挠度。
黄金N问：锅炉钢架安装时，板梁挠度应在哪些时间节点测量？
【答案】板梁承重前、锅炉水压前、
锅炉水压试验上水后及放水后、
锅炉整套启动前进行测量。
（口诀：放上后，启动前称鸭）
131第1篇 机电工程技术 建造师小超人

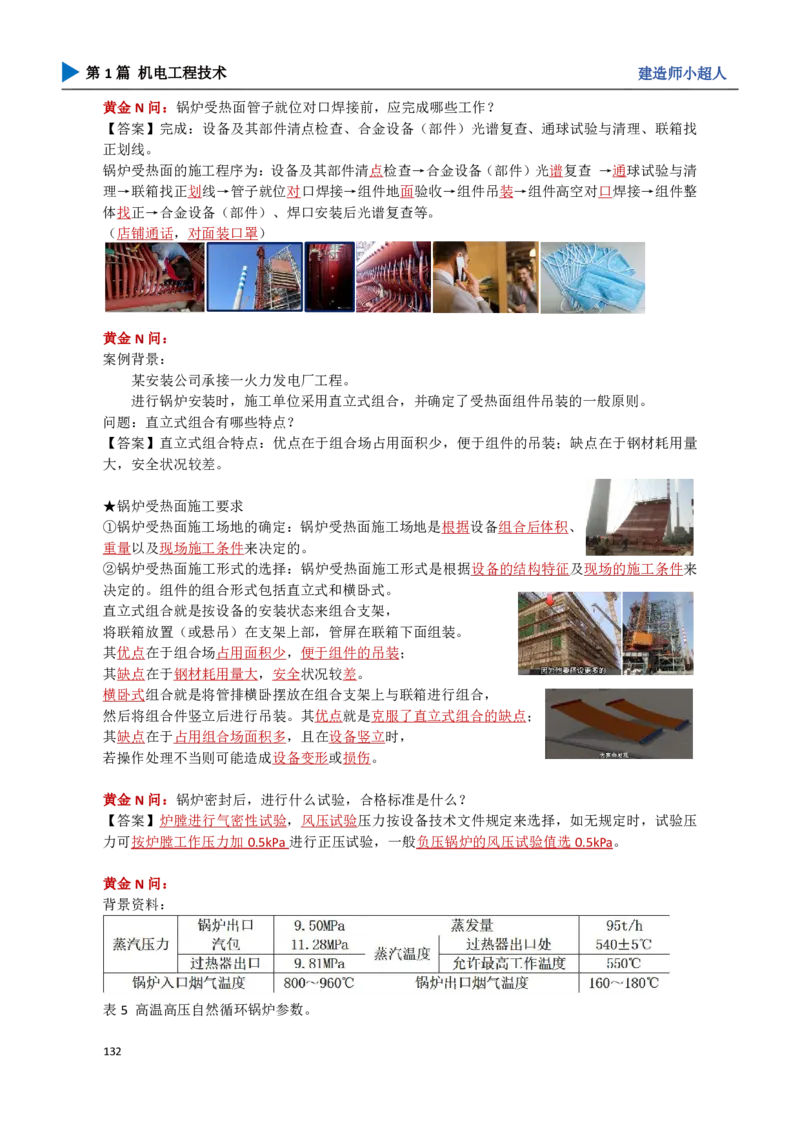

黄金N问：锅炉受热面管子就位对口焊接前，应完成哪些工作？
【答案】完成：设备及其部件清点检查、合金设备（部件）光谱复查、通球试验与清理、联箱找
正划线。
锅炉受热面的施工程序为：设备及其部件清点检查→合金设备（部件）光谱复查 →通球试验与清
理→联箱找正划线→管子就位对口焊接→组件地面验收→组件吊装→组件高空对口焊接→组件整
体找正→合金设备（部件）、焊口安装后光谱复查等。
（店铺通话，对面装口罩）

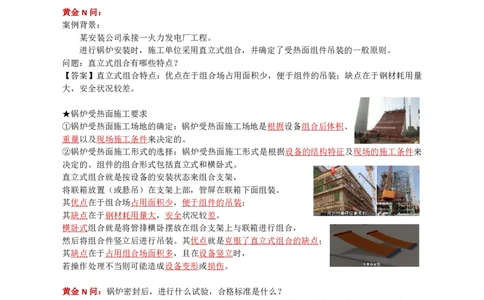

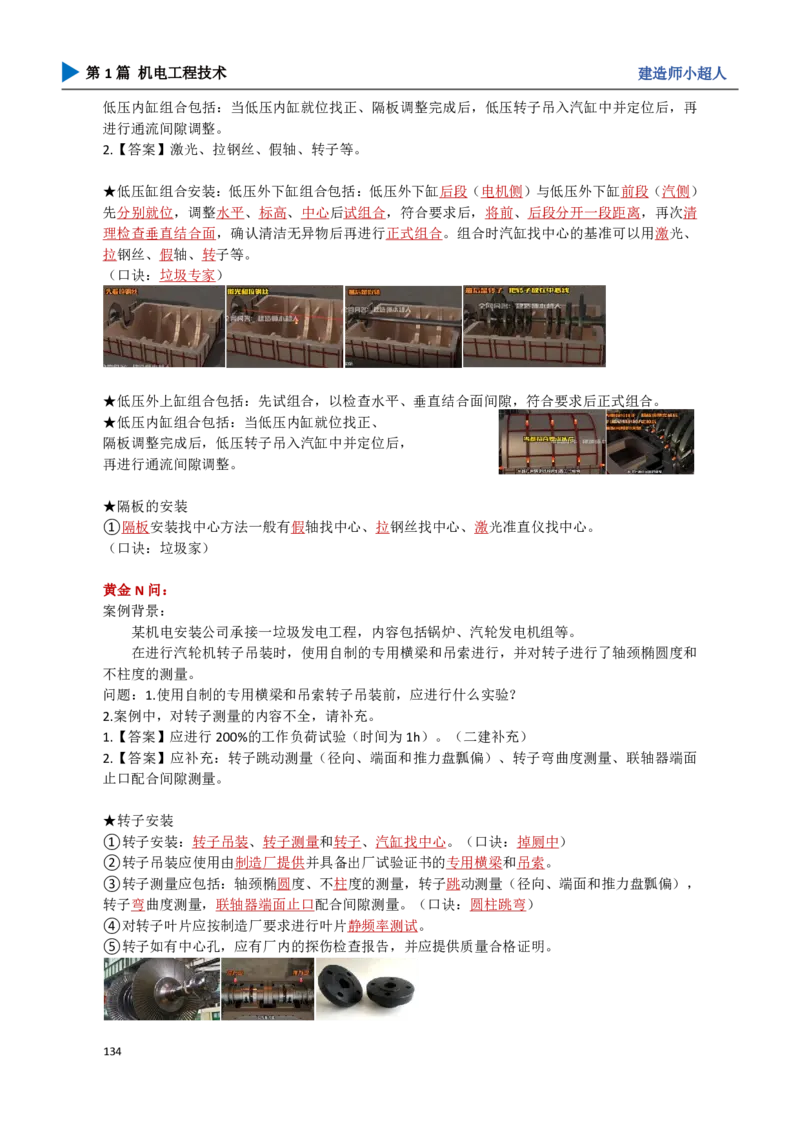

黄金N问：
案例背景：
某安装公司承接一火力发电厂工程。
进行锅炉安装时，施工单位采用直立式组合，并确定了受热面组件吊装的一般原则。
问题：直立式组合有哪些特点？
【答案】直立式组合特点：优点在于组合场占用面积少，便于组件的吊装；缺点在于钢材耗用量
大，安全状况较差。
★锅炉受热面施工要求
①锅炉受热面施工场地的确定：锅炉受热面施工场地是根据设备组合后体积、
重量以及现场施工条件来决定的。
②锅炉受热面施工形式的选择：锅炉受热面施工形式是根据设备的结构特征及现场的施工条件来
决定的。组件的组合形式包括直立式和横卧式。
直立式组合就是按设备的安装状态来组合支架，
将联箱放置（或悬吊）在支架上部，管屏在联箱下面组装。
其优点在于组合场占用面积少，便于组件的吊装；
其缺点在于钢材耗用量大，安全状况较差。
横卧式组合就是将管排横卧摆放在组合支架上与联箱进行组合，
然后将组合件竖立后进行吊装。其优点就是克服了直立式组合的缺点；
其缺点在于占用组合场面积多，且在设备竖立时，
若操作处理不当则可能造成设备变形或损伤。
黄金N问：锅炉密封后，进行什么试验，合格标准是什么？
【答案】炉膛进行气密性试验，风压试验压力按设备技术文件规定来选择，如无规定时，试验压
力可按炉膛工作压力加0.5kPa进行正压试验，一般负压锅炉的风压试验值选0.5kPa。
黄金N问：
背景资料：
表5 高温高压自然循环锅炉参数。
132第1篇 机电工程技术 建造师小超人
问题：计算锅炉本体水压试验压力。锅炉水压试验时，对设置的压力表有哪些要求？
【答案】（1）汽包锅炉一次系统试验压力应为汽包设计压力的1.25倍。因此水压试验压力=11.28
×1.25=14.1MPa。
（2）水压试验时，锅炉上应安装不少于两块经过校验合格，精度不低于1.0级，表的满刻度值应
为被测最大压力的1.5～2倍。
★锅炉水压试验：
（1）汽包锅炉一次系统试验压力应为汽包设计压力的1.25倍。
（2）直流锅炉一次系统试验压力应为过热器出口联箱设计压力的1.25倍，
且不小于省煤器进口联箱设计压力的1.1倍。
（3）再热器试验压力应为进口联箱设计压力的1.5倍。

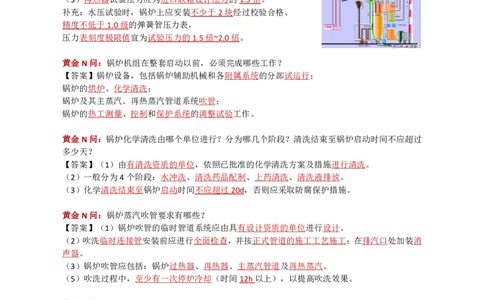

补充：水压试验时，锅炉上应安装不少于2块经过校验合格、
精度不低于1.0级的弹簧管压力表，
压力表刻度极限值宜为试验压力的1.5倍~2.0倍。

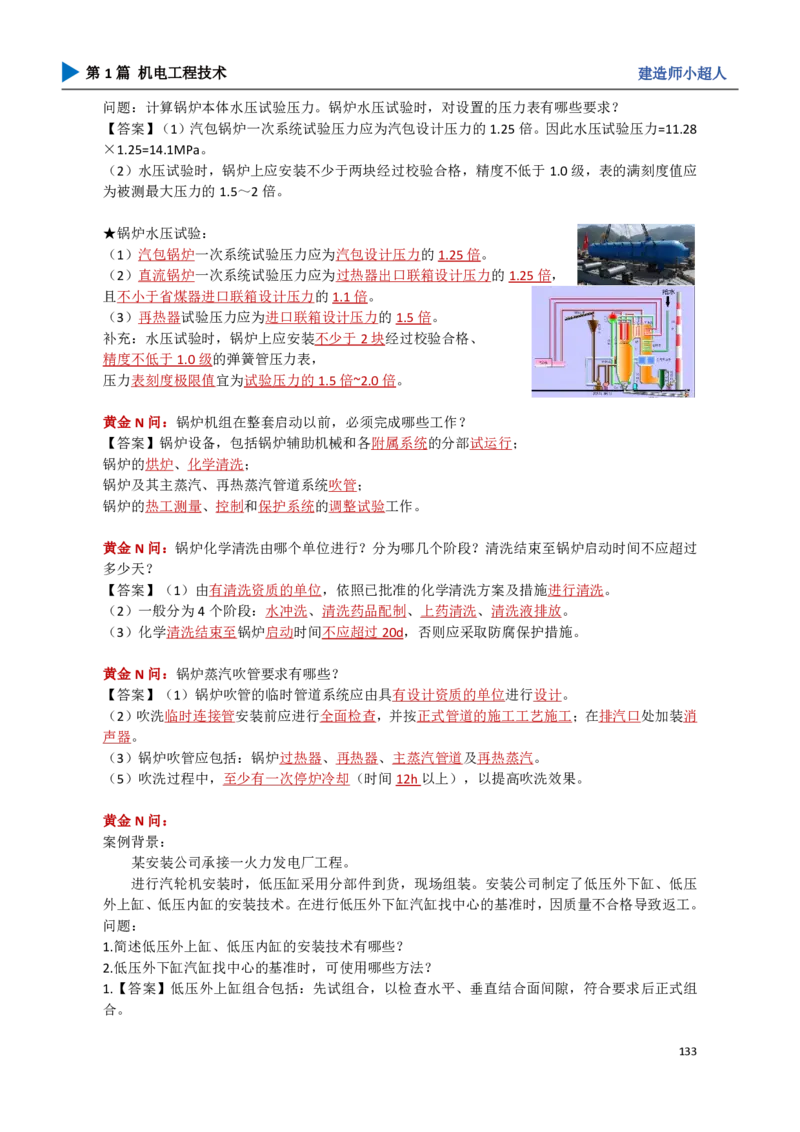

黄金N问：锅炉机组在整套启动以前，必须完成哪些工作？
【答案】锅炉设备，包括锅炉辅助机械和各附属系统的分部试运行；
锅炉的烘炉、化学清洗；
锅炉及其主蒸汽、再热蒸汽管道系统吹管；
锅炉的热工测量、控制和保护系统的调整试验工作。
黄金N问：锅炉化学清洗由哪个单位进行？分为哪几个阶段？清洗结束至锅炉启动时间不应超过
多少天？
【答案】（1）由有清洗资质的单位，依照已批准的化学清洗方案及措施进行清洗。
（2）一般分为4个阶段：水冲洗、清洗药品配制、上药清洗、清洗液排放。
（3）化学清洗结束至锅炉启动时间不应超过20d，否则应采取防腐保护措施。
黄金N问：锅炉蒸汽吹管要求有哪些？
【答案】（1）锅炉吹管的临时管道系统应由具有设计资质的单位进行设计。
（2）吹洗临时连接管安装前应进行全面检查，并按正式管道的施工工艺施工；在排汽口处加装消
声器。
（3）锅炉吹管应包括：锅炉过热器、再热器、主蒸汽管道及再热蒸汽。
（5）吹洗过程中，至少有一次停炉冷却（时间12h以上），以提高吹洗效果。
黄金N问：
案例背景：
某安装公司承接一火力发电厂工程。
进行汽轮机安装时，低压缸采用分部件到货，现场组装。安装公司制定了低压外下缸、低压
外上缸、低压内缸的安装技术。在进行低压外下缸汽缸找中心的基准时，因质量不合格导致返工。
问题：
1.简述低压外上缸、低压内缸的安装技术有哪些？
2.低压外下缸汽缸找中心的基准时，可使用哪些方法？
1.【答案】低压外上缸组合包括：先试组合，以检查水平、垂直结合面间隙，符合要求后正式组
合。
133第1篇 机电工程技术 建造师小超人
低压内缸组合包括：当低压内缸就位找正、隔板调整完成后，低压转子吊入汽缸中并定位后，再
进行通流间隙调整。
2.【答案】激光、拉钢丝、假轴、转子等。
★低压缸组合安装：低压外下缸组合包括：低压外下缸后段（电机侧）与低压外下缸前段（汽侧）
先分别就位，调整水平、标高、中心后试组合，符合要求后，将前、后段分开一段距离，再次清
理检查垂直结合面，确认清洁无异物后再进行正式组合。组合时汽缸找中心的基准可以用激光、
拉钢丝、假轴、转子等。
（口诀：垃圾专家）

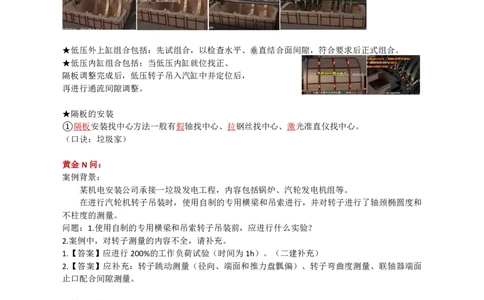

★低压外上缸组合包括：先试组合，以检查水平、垂直结合面间隙，符合要求后正式组合。
★低压内缸组合包括：当低压内缸就位找正、
隔板调整完成后，低压转子吊入汽缸中并定位后，
再进行通流间隙调整。
★隔板的安装
①隔板安装找中心方法一般有假轴找中心、拉钢丝找中心、激光准直仪找中心。
（口诀：垃圾家）
黄金N问：
案例背景：
某机电安装公司承接一垃圾发电工程，内容包括锅炉、汽轮发电机组等。
在进行汽轮机转子吊装时，使用自制的专用横梁和吊索进行，并对转子进行了轴颈椭圆度和
不柱度的测量。
问题：1.使用自制的专用横梁和吊索转子吊装前，应进行什么实验？
2.案例中，对转子测量的内容不全，请补充。
1.【答案】应进行200%的工作负荷试验（时间为1h）。（二建补充）
2.【答案】应补充：转子跳动测量（径向、端面和推力盘瓢偏）、转子弯曲度测量、联轴器端面
止口配合间隙测量。
★转子安装
①转子安装：转子吊装、转子测量和转子、汽缸找中心。（口诀：掉厕中）
②转子吊装应使用由制造厂提供并具备出厂试验证书的专用横梁和吊索。
③转子测量应包括：轴颈椭圆度、不柱度的测量，转子跳动测量（径向、端面和推力盘瓢偏），
转子弯曲度测量，联轴器端面止口配合间隙测量。（口诀：圆柱跳弯）
④对转子叶片应按制造厂要求进行叶片静频率测试。
⑤转子如有中心孔，应有厂内的探伤检查报告，并应提供质量合格证明。
134第1篇 机电工程技术 建造师小超人
黄金N问：
背景资料：
A单位承担某厂节能改造项目中余热发电的汽轮机一发电机组的安装工程。汽轮机散件到货。
钳工班对转子进行测量并满足要求后，将清洗干净的各部件装配到下缸体上，检测了转子与
下缸体定子的各间隙值及转子的弯曲度等。将缸体上盖一次完成扣盖，并按技术人员交底单中的
终紧力矩，一次性完成上、下缸体的紧固工序。项目部专检人员在巡察过程中，紧急制止了该工
序的作业。
问题：写出上下缸体连接的正确安装工序。
【答案】上、下汽缸闭合
①连续进行，不得中断：上、下汽缸闭合也称汽轮机扣大盖。汽轮机扣大盖时扣盖区域应封闭管
理，扣盖工作从向下汽缸吊入第一个部件开始至上汽缸就位且紧固连接螺栓为止，全程工作应连
续进行，不得中断。

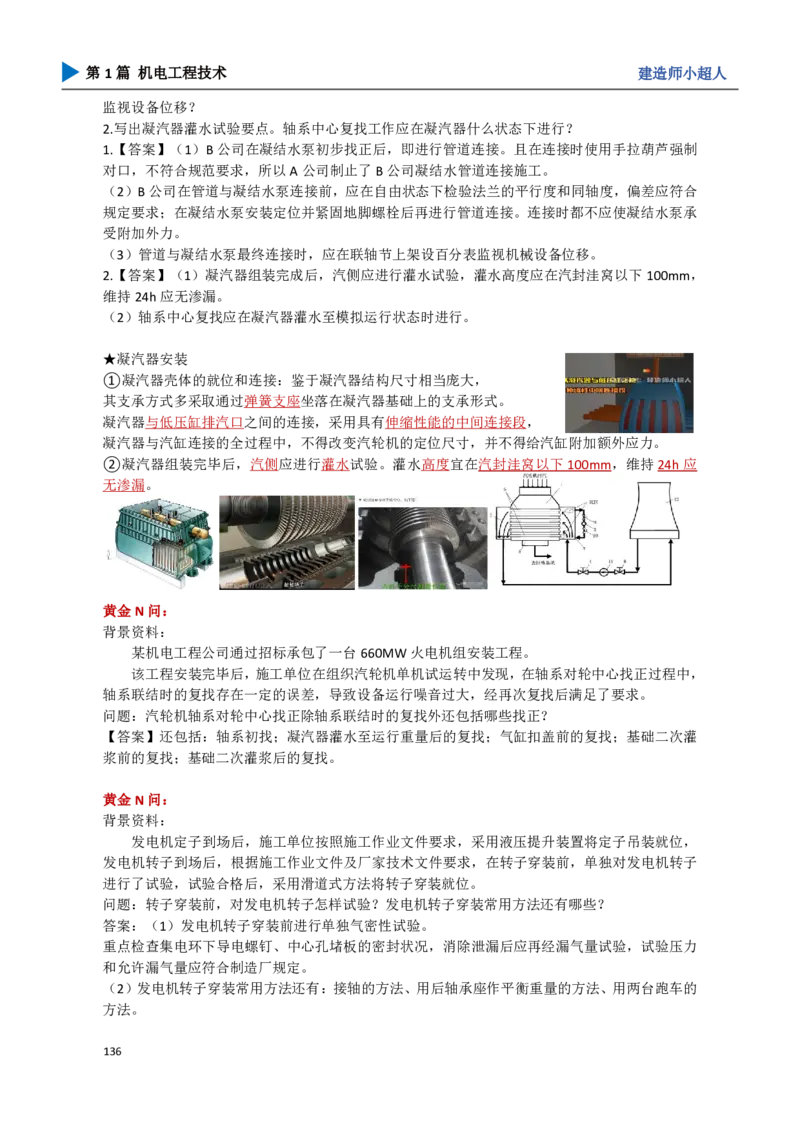

②进行试扣：汽轮机正式扣盖之前，
应将内部零部件全部装齐后进行试扣，
以便对汽缸内零部件的配合情况全面检查。试扣前应用压缩空气吹扫汽缸内各部件及其空隙，确
保汽缸内部清洁无杂物、结合面光洁，并保证各孔洞通道部分畅通，需堵塞隔绝部分应堵死。
汽轮机安装中，低压缸螺栓大都采用冷紧。汽缸螺栓冷紧时，应先采用50%～60%的规定力矩对
汽缸螺栓左右对称进行预紧，然后再用100%的规定力矩进行紧固。
对于汽轮机高压缸螺栓采用热紧时，
热紧螺栓应按冷紧时相同的顺序进行，
加热后热紧工作一次完成，
如一次性达不到规定值应待螺栓完全冷却后，再重新加热。
黄金N问：
案例背景：
A公司总承包2×660MW火力发电厂1#机组的安装工程，工程包括：锅炉、汽轮发电机、水
处理、脱硫系统等。A公司将水泵、管道安装分包给B公司施工。
B公司在凝结水泵初步找正后，即进行管道连接，因出口管道与设备不同心，无法正常对口，
便用手拉葫芦强制调整管道，被A公司制止。B公司整改后，并在联轴节上架设仪表监视设备位
移，保证管道与水泵的安装质量。
锅炉补给水管道设计为埋地敷设，施工完毕自检合格后，以书面形式通知监理申请隐蔽工程
验收。第二天进行土方回填时，被监理工程师制止。在未采取任何技术措施的情况下，公司对凝

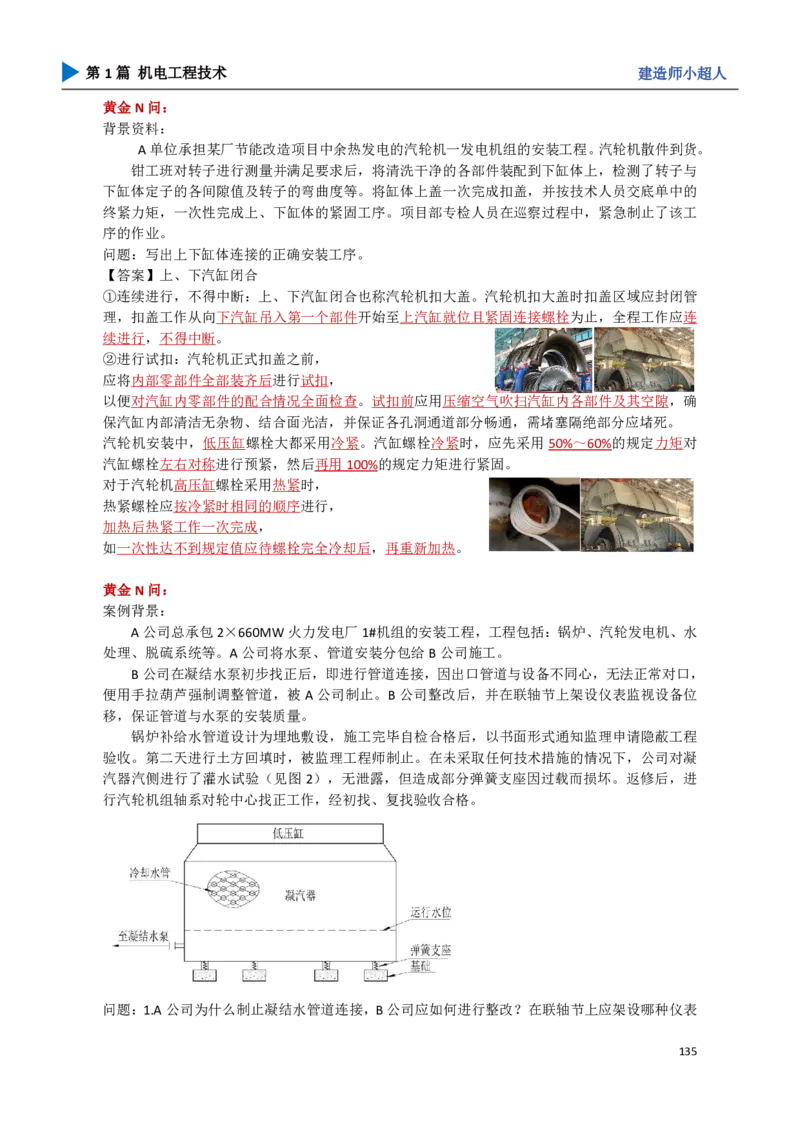

汽器汽侧进行了灌水试验（见图2），无泄露，但造成部分弹簧支座因过载而损坏。返修后，进
行汽轮机组轴系对轮中心找正工作，经初找、复找验收合格。
问题：1.A公司为什么制止凝结水管道连接，B公司应如何进行整改？在联轴节上应架设哪种仪表
135第1篇 机电工程技术 建造师小超人
监视设备位移？
2.写出凝汽器灌水试验要点。轴系中心复找工作应在凝汽器什么状态下进行？
1.【答案】（1）B公司在凝结水泵初步找正后，即进行管道连接。且在连接时使用手拉葫芦强制
对口，不符合规范要求，所以A公司制止了B公司凝结水管道连接施工。
（2）B公司在管道与凝结水泵连接前，应在自由状态下检验法兰的平行度和同轴度，偏差应符合
规定要求；在凝结水泵安装定位并紧固地脚螺栓后再进行管道连接。连接时都不应使凝结水泵承
受附加外力。
（3）管道与凝结水泵最终连接时，应在联轴节上架设百分表监视机械设备位移。
2.【答案】（1）凝汽器组装完成后，汽侧应进行灌水试验，灌水高度应在汽封洼窝以下100mm，
维持24h应无渗漏。
（2）轴系中心复找应在凝汽器灌水至模拟运行状态时进行。
★凝汽器安装
①凝汽器壳体的就位和连接：鉴于凝汽器结构尺寸相当庞大，
其支承方式多采取通过弹簧支座坐落在凝汽器基础上的支承形式。
凝汽器与低压缸排汽口之间的连接，采用具有伸缩性能的中间连接段，
凝汽器与汽缸连接的全过程中，不得改变汽轮机的定位尺寸，并不得给汽缸附加额外应力。
②凝汽器组装完毕后，汽侧应进行灌水试验。灌水高度宜在汽封洼窝以下100mm，维持24h应
无渗漏。
黄金N问：
背景资料：
某机电工程公司通过招标承包了一台660MW火电机组安装工程。
该工程安装完毕后，施工单位在组织汽轮机单机试运转中发现，在轴系对轮中心找正过程中，
轴系联结时的复找存在一定的误差，导致设备运行噪音过大，经再次复找后满足了要求。
问题：汽轮机轴系对轮中心找正除轴系联结时的复找外还包括哪些找正？
【答案】还包括：轴系初找；凝汽器灌水至运行重量后的复找；气缸扣盖前的复找；基础二次灌
浆前的复找；基础二次灌浆后的复找。
黄金N问：
背景资料：
发电机定子到场后，施工单位按照施工作业文件要求，采用液压提升装置将定子吊装就位，
发电机转子到场后，根据施工作业文件及厂家技术文件要求，在转子穿装前，单独对发电机转子
进行了试验，试验合格后，采用滑道式方法将转子穿装就位。
问题：转子穿装前，对发电机转子怎样试验？发电机转子穿装常用方法还有哪些？
答案：（1）发电机转子穿装前进行单独气密性试验。
重点检查集电环下导电螺钉、中心孔堵板的密封状况，消除泄漏后应再经漏气量试验，试验压力
和允许漏气量应符合制造厂规定。
（2）发电机转子穿装常用方法还有：接轴的方法、用后轴承座作平衡重量的方法、用两台跑车的
方法。
136第1篇 机电工程技术 建造师小超人
★轴系对轮中心的找正
①轴系对轮中心找正主要是对高中对轮中心、中低对轮中心、低低对轮中心和低发对轮中心的找
正。
②在轴系对轮中心找正时，首先要以低压转子为基准；
其次，对轮找中心通常都以全实缸、
凝汽器灌水至模拟运行状态进行调整；再次，
各对轮找中心时的端面张口和圆周高低差要有预留值；最后，一般在各不同阶段要进行多次对轮
中心的复查和找正。
例如：某工程600MW机组轴系中心找正内容及其各对轮找中心时的端面张口和圆周高低差预留
值分别为：轴系中心找正要进行多次，即：轴系初找；凝汽器灌水至运行重量后的复找；汽缸扣
盖前的复找；基础二次灌浆前的复找；基础二次灌浆后的复找；轴系联结时的复找。除第一次初
找外，所有轴系中心找正工作都是在凝汽器灌水至运行重量的状态下进行的。
（口诀：储罐扣盖前，二灌前后连）

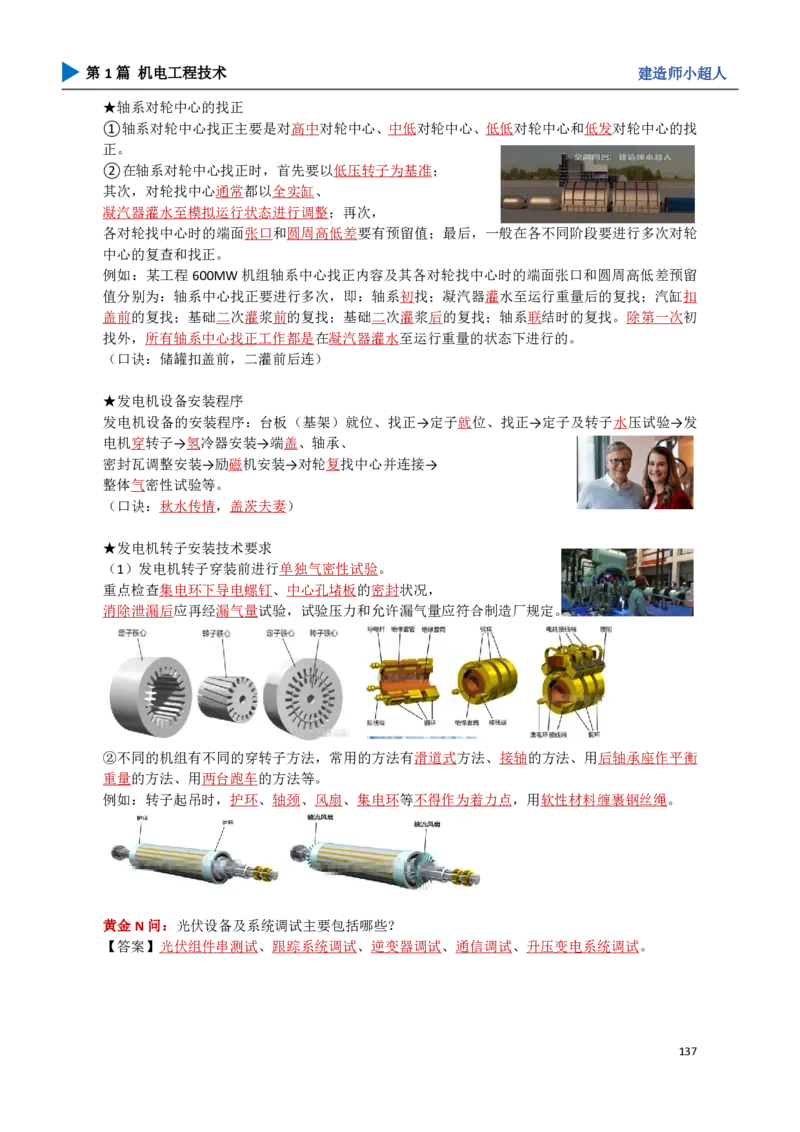

★发电机设备安装程序
发电机设备的安装程序：台板（基架）就位、找正→定子就位、找正→定子及转子水压试验→发
电机穿转子→氢冷器安装→端盖、轴承、
密封瓦调整安装→励磁机安装→对轮复找中心并连接→
整体气密性试验等。
（口诀：秋水传情，盖茨夫妻）
★发电机转子安装技术要求
（1）发电机转子穿装前进行单独气密性试验。
重点检查集电环下导电螺钉、中心孔堵板的密封状况，
消除泄漏后应再经漏气量试验，试验压力和允许漏气量应符合制造厂规定。
②不同的机组有不同的穿转子方法，常用的方法有滑道式方法、接轴的方法、用后轴承座作平衡
重量的方法、用两台跑车的方法等。
例如：转子起吊时，护环、轴颈、风扇、集电环等不得作为着力点，用软性材料缠裹钢丝绳。
黄金N问：光伏设备及系统调试主要包括哪些？
【答案】光伏组件串测试、跟踪系统调试、逆变器调试、通信调试、升压变电系统调试。
