第10章 施工进度管理
10.1 施工进度计划
10.1.1 公路工程施工进度计划类型

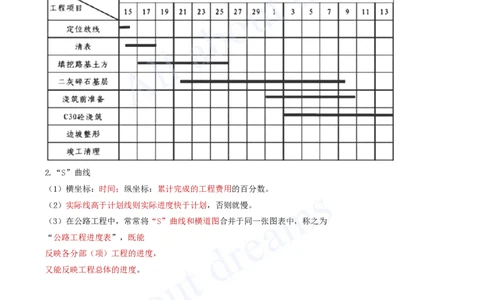

1.横道图
横坐标：时间；纵坐标：分部（项）工程或工作内容。

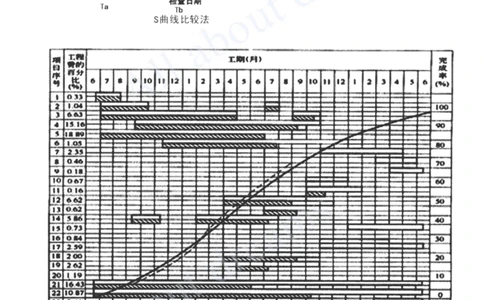

2.“S”曲线
（1）横坐标：时间；纵坐标：累计完成的工程费用的百分数。
（2）实际线高于计划线则实际进度快于计划，否则就慢。
（3）在公路工程中，常常将“S”曲线和横道图合并于同一张图表中，称之为
“公路工程进度表”，既能
反映各分部（项）工程的进度，
又能反映工程总体的进度。[注：天一文化专有版权，未经许可不可转发或复印传播]
3.垂直图（也称斜条图、时间里程图）
（1）横轴：公路里程或工程位置；纵轴：时间。
（2）斜率越陡进度越慢，斜率越平坦进度越快。
4.斜率图
横轴：时间；纵轴：累计完成的工程量的百分数。[注：天一文化专有版权，未经许可不可转发或复印传播]

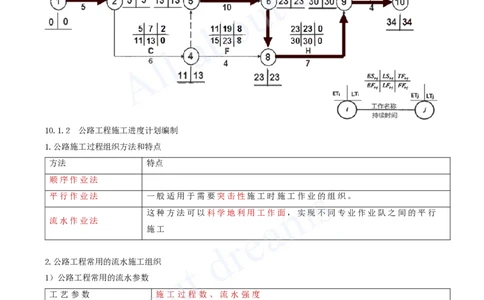

5.网络图
10.1.2 公路工程施工进度计划编制
1.公路施工过程组织方法和特点
方法 特点
顺序作业法
平行作业法 一般适用于需要突击性施工时施工作业的组织。
这种方法可以科学地利用工作面，实现不同专业作业队之间的平行
流水作业法
施工
2.公路工程常用的流水施工组织
1）公路工程常用的流水参数
工艺参数 施工过程数、流水强度
空间参数 工作面、施工段、施工层
时间参数 流水节拍、流水步距、技术间歇、组织间歇、搭接时间
2）路面工程的线性流水施工组织
开始到开始（STS）：前道工序快于后道工序速度。
（1）确定搭接类型
完成到完成（FTF）：前道工序慢于后道工序速度。
（2）确定搭接时距 搭接时距=最小工作面长度/两者中快的速度[注：天一文化专有版权，未经许可不可转发或复印传播]
3）通道和涵洞的流水段施工组织
不窝工的无节拍流水工期=流水步距和+最后一道工序流水节拍的和+要求间歇和

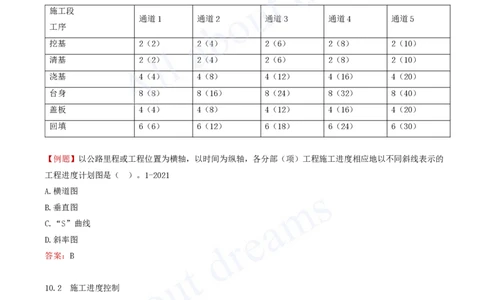

施工段
通道1 通道2 通道3 通道4 通道5
工序
挖基 2（2） 2（4） 2（6） 2（8） 2（10）
清基 2（2） 2（4） 2（6） 2（8） 2（10）
浇基 4（4） 4（8） 4（12） 4（16） 4（20）
台身 8（8） 8（16） 8（24） 8（32） 8（40）
盖板 4（4） 4（8） 4（12） 4（16） 4（20）
回填 6（6） 6（12） 6（18） 6（24） 6（30）
【例题】以公路里程或工程位置为横轴，以时间为纵轴，各分部（项）工程施工进度相应地以不同斜线表示的
工程进度计划图是（ ）。1-2021
A.横道图
B.垂直图
C.“S”曲线
D.斜率图
答案：B
10.2 施工进度控制
10.2.1 公路工程进度控制方法和措施
1.进度计划的检查
1）公路工程项目进度检查内容
（1）工作量的完成情况
（2）工作时间的执行情况
（3）资源使用及进度的互配情况
（4）上次检查提出问题的处理情况[注：天一文化专有版权，未经许可不可转发或复印传播]
2）进度计划的检查方法
（1）横道图比较法
（2）“S”形曲线比较法
（3）“香蕉”形曲线比较法
（4）公路工程进度表
（5）前锋线比较法（适用时标网络计划）
（6）一般网络图（无时标）进度检查的割线法——完工时点计算法
10.2.2 公路工程进度拖延处理
1.工期拖延的处理
1）非承包人原因或责任造成的拖延处理
一般给予承包竣工时间的顺延。
工期的顺延应符合以下条件：
（1）非承包人原因和责任。
（2）符合合同规定的手续。
（3）拖延的事件应发生在关键线路上，或虽未发生在关键线路上但延误超过了总时差且影响总工期。
2.进度计划的调整
（1）改变某些工作间的逻辑关系
例如：顺改平或流，流改平。
（2）关键工作的调整
例如：增加资源投入，提高劳动效率。
（3）调整施工方案
例如：改进施工工艺和施工技术、缩短工艺技术间歇时间；选择更先进的施工方法和能力更大的施工机械。
（4）剩余工作重新编制进度计划
【例题】施工进度计划检查不包括（ ）。1-2019
A.工程量完成情况
B.资源使用及进度的互配情况
C.上次检查提出问题的处理情况
D.标准化执行情况[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：D
