5.2.2 施工质量统计分析方法
6.直方图法
直方图又称频数分布直方图，是用来反映产品质量数据分布状态和波动规律的统计分析方法。

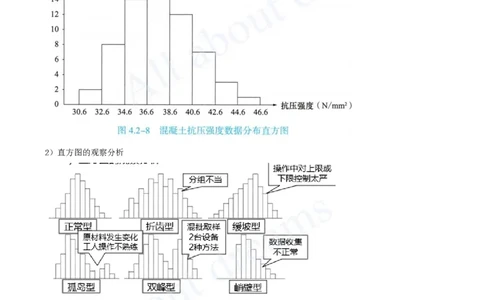

2）直方图的观察分析
①正常直方图呈正态分布，中间高、两边低、成对称。
【2024年真题】采用直方图法分析混凝土预制构件质量时，出现孤岛图的原因是（ ）。
A.数据分组不当
B.原材料发生变化[注：天一文化专有版权，未经许可不可转发或复印传播]
C.短时间内工人操作不熟练
D.组距确定不当
E.施工操作中控制过严
答案：BC

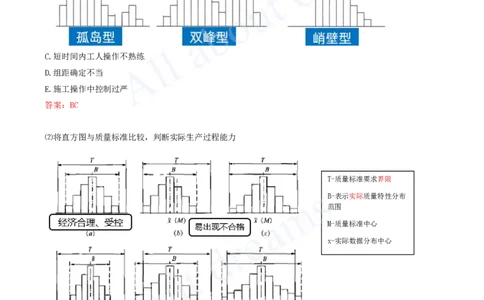

⑵将直方图与质量标准比较，判断实际生产过程能力
T-质量标准要求界限
B-表示实际质量特性分布
范围
M-质量标准中心
x-实际数据分布中心

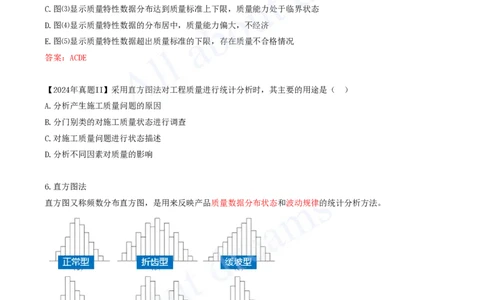

【2016年真题】根据下列直方图的分布位置与质量控制标准的上下限范围的比较分析，正确的有（ ）。[注：天一文化专有版权，未经许可不可转发或复印传播]
A.图⑴显示生产过程的质量正常、稳定、受控
B.图⑵显示质量特性数据分布偏上限，易出现不合格
C.图⑶显示质量特性数据分布达到质量标准上下限，质量能力处于临界状态
D.图⑷显示质量特性数据的分布居中，质量能力偏大，不经济
E.图⑸显示质量特性数据超出质量标准的下限，存在质量不合格情况
答案：ACDE
【2024年真题II】采用直方图法对工程质量进行统计分析时，其主要的用途是（ ）
A.分析产生施工质量问题的原因
B.分门别类的对施工质量状态进行调查
C.对施工质量问题进行状态描述
D.分析不同因素对质量的影响
6.直方图法
直方图又称频数分布直方图，是用来反映产品质量数据分布状态和波动规律的统计分析方法。[注：天一文化专有版权，未经许可不可转发或复印传播]

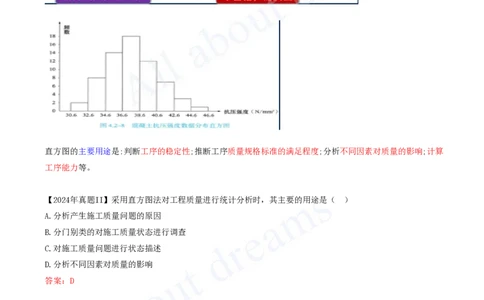

直方图的主要用途是:判断工序的稳定性;推断工序质量规格标准的满足程度;分析不同因素对质量的影响;计算
工序能力等。
【2024年真题II】采用直方图法对工程质量进行统计分析时，其主要的用途是（ ）
A.分析产生施工质量问题的原因
B.分门别类的对施工质量状态进行调查
C.对施工质量问题进行状态描述
D.分析不同因素对质量的影响
答案：D
7.控制图法
将样本统计量描在图上来分析生产过程状态。如果点子随机落在上、下控制界限内，则表明生产过程正常并处
于稳定状态，不会会产生不合格品；如果点子超出控制界限，或点子排列有缺陷，则表明生产状况有异常，生
产过程处于失控状态。[注：天一文化专有版权，未经许可不可转发或复印传播]
在直角坐标系内画有控制界限，描述生产过程中产品质量波动状态的图形。利用控制图区分质量波动原因，判
明生产过程是否处于稳定状态
2）控制图种类
①分析用控制图：分析生产过程是否处于控制状态。一般需连续抽取 20~25 组样本数据，计算控制界限。
②管理用控制图：控制生产过程，使之经常保持在稳定状态[注：天一文化专有版权，未经许可不可转发或复印传播]
【2024年真题II】在施工质量控制过程中，生产处于稳定状态的控制图中点子分布状态是（ ）。
A.连续7点或更多点在中心线同一侧
B.随机落在上、下控制界限内
C.呈现周期性变化
D.连续7点或更多点呈上升趋势
答案：B
