精讲课程（2024版教材）3. 全向信标的安装（此处内容教材没有，我补充的）
《全向信标设备安装调试及验收技术规范》

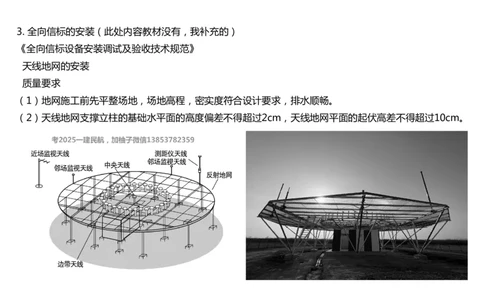

天线地网的安装
质量要求
（1）地网施工前先平整场地，场地高程，密实度符合设计要求，排水顺畅。
（2）天线地网支撑立柱的基础水平面的高度偏差不得超过2cm，天线地网平面的起伏高差不得超过10cm。柚
子
民
航
高
端
培
训

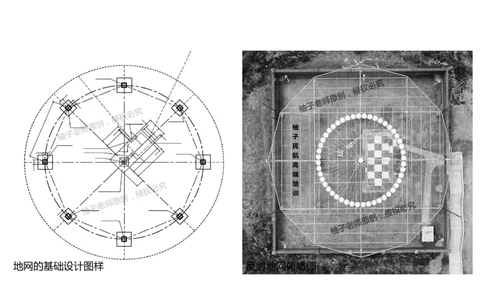

地网的基础设计图样 反射地网俯瞰图天线立柱的调校

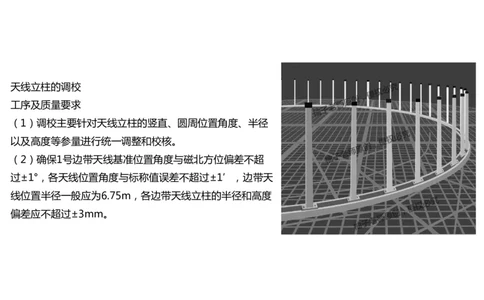

工序及质量要求

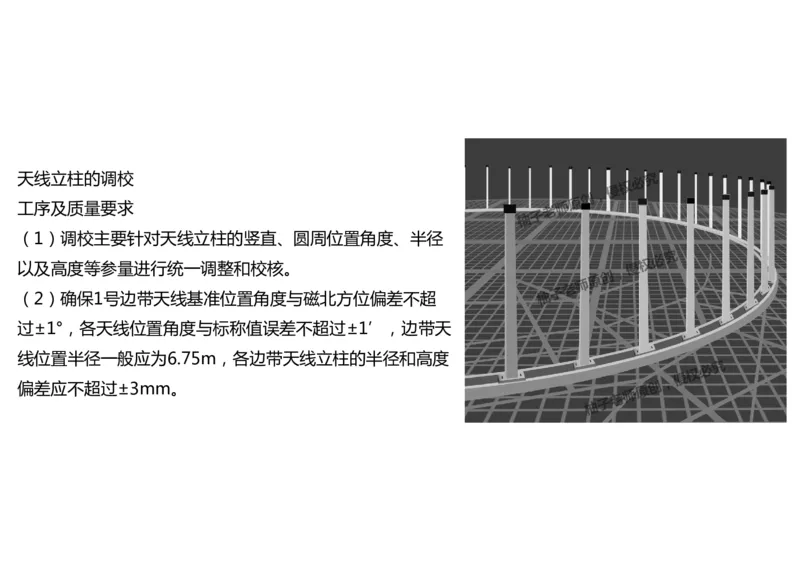

（1）调校主要针对天线立柱的竖直、圆周位置角度、半径
以及高度等参量进行统一调整和校核。
（2）确保1号边带天线基准位置角度与磁北方位偏差不超
过±1°，各天线位置角度与标称值误差不超过±1’，边带天
线位置半径一般应为6.75m，各边带天线立柱的半径和高度
偏差应不超过±3mm。机房与反射地网 反射地网支柱 障碍灯

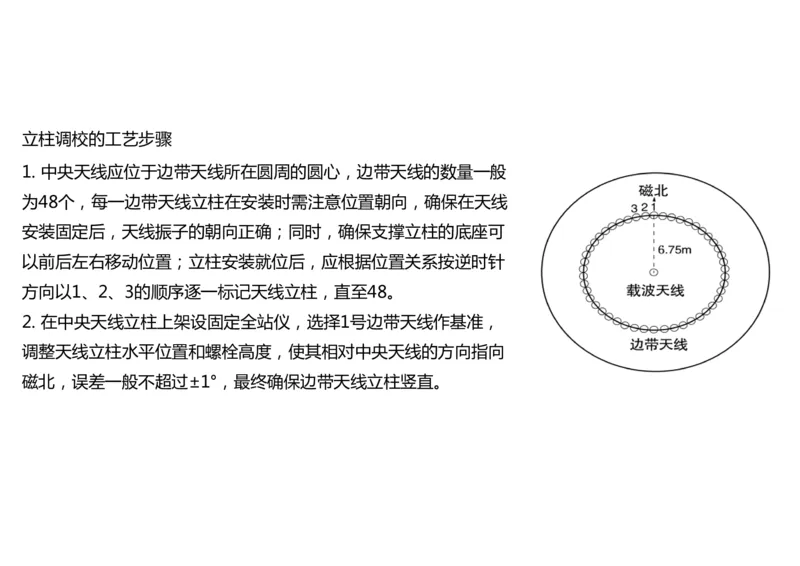

立柱垂直度测量 测量是否在同一水平面 立柱内部天线地网立柱 天线地网立柱邻场监视天线 测距仪 避雷针立柱调校的工艺步骤
1. 中央天线应位于边带天线所在圆周的圆心，边带天线的数量一般
为48个，每一边带天线立柱在安装时需注意位置朝向，确保在天线
安装固定后，天线振子的朝向正确；同时，确保支撑立柱的底座可
以前后左右移动位置；立柱安装就位后，应根据位置关系按逆时针
方向以1、2、3的顺序逐一标记天线立柱，直至48。
2. 在中央天线立柱上架设固定全站仪，选择1号边带天线作基准，
调整天线立柱水平位置和螺栓高度，使其相对中央天线的方向指向

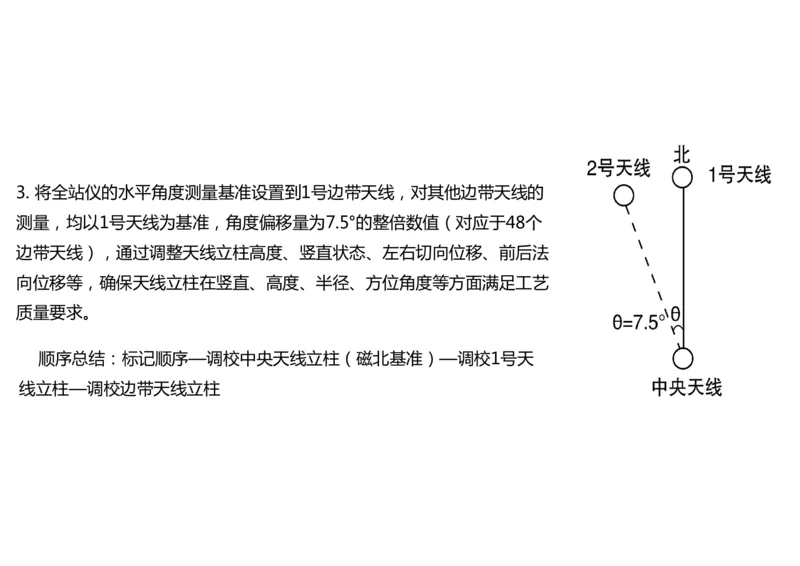

磁北，误差一般不超过±1°，最终确保边带天线立柱竖直。3. 将全站仪的水平角度测量基准设置到1号边带天线，对其他边带天线的
测量，均以1号天线为基准，角度偏移量为7.5°的整倍数值（对应于48个
边带天线），通过调整天线立柱高度、竖直状态、左右切向位移、前后法
向位移等，确保天线立柱在竖直、高度、半径、方位角度等方面满足工艺
质量要求。
顺序总结：标记顺序—调校中央天线立柱（磁北基准）—调校1号天
线立柱—调校边带天线立柱边带电缆的敷设

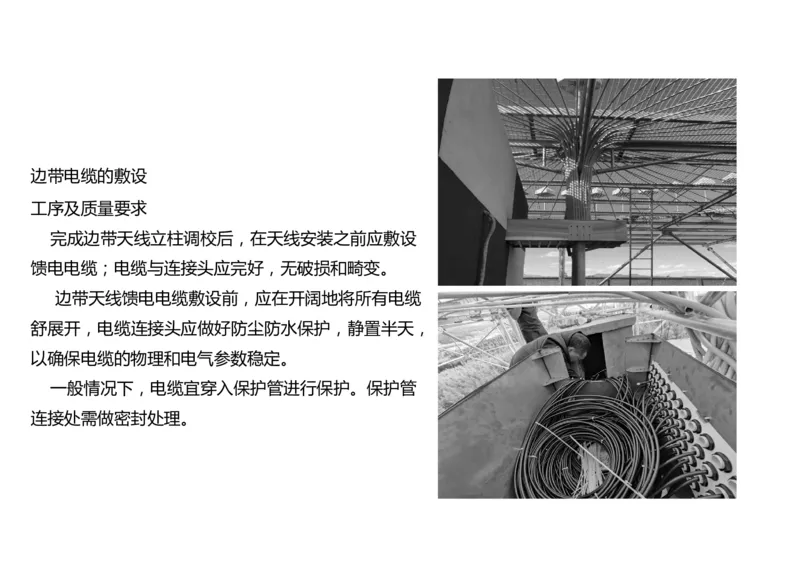

工序及质量要求
完成边带天线立柱调校后，在天线安装之前应敷设
馈电电缆；电缆与连接头应完好，无破损和畸变。
边带天线馈电电缆敷设前，应在开阔地将所有电缆
舒展开，电缆连接头应做好防尘防水保护，静置半天，
以确保电缆的物理和电气参数稳定。
一般情况下，电缆宜穿入保护管进行保护。保护管

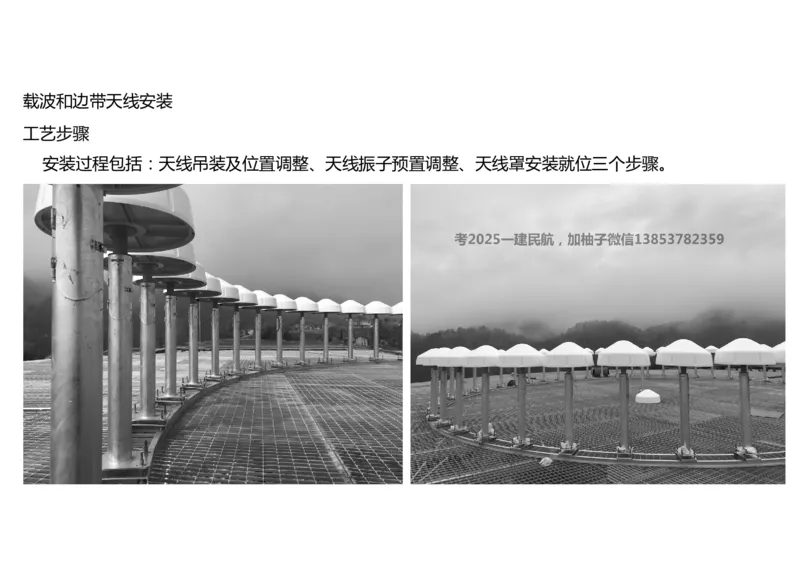

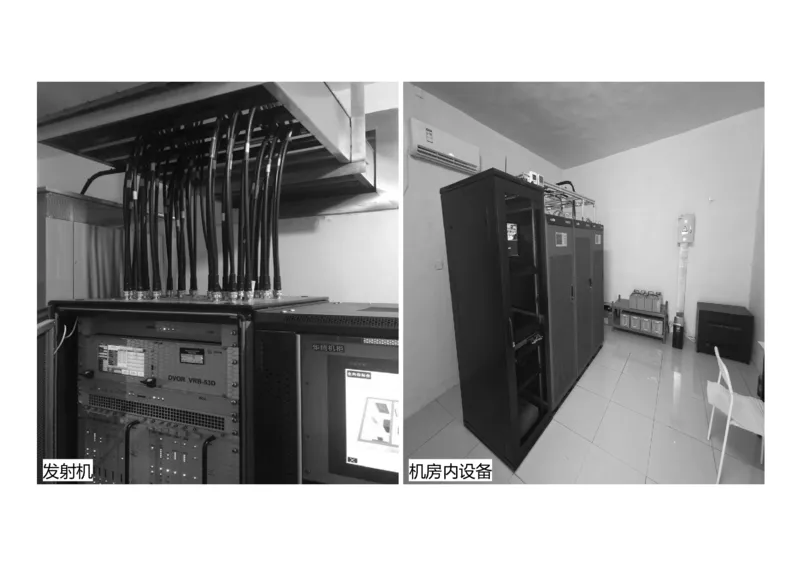

连接处需做密封处理。发射机 机房内设备载波和边带天线安装
工艺步骤

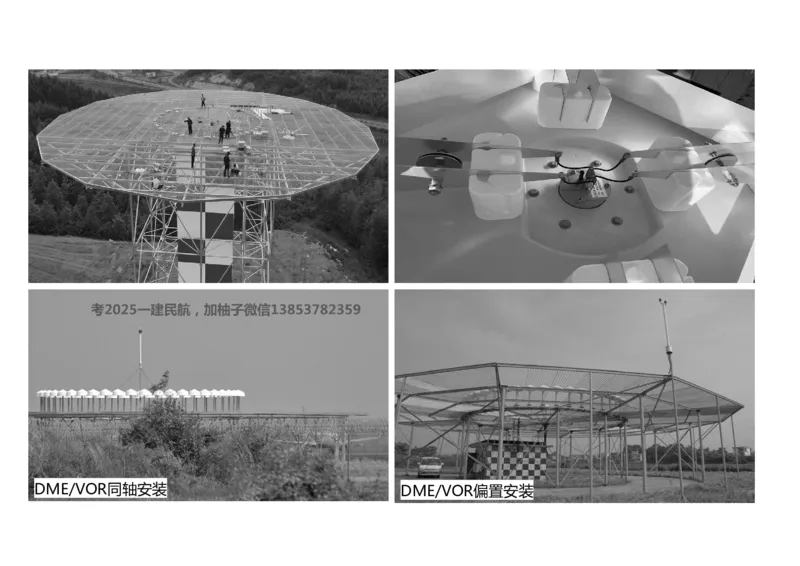

安装过程包括：天线吊装及位置调整、天线振子预置调整、天线罩安装就位三个步骤。DME/VOR同轴安装 DME/VOR偏置安装
