041（机场安防系统）
Y I J I J I A N Z A O S H I
民民 航航 机机 场场 工工 程程 管管 理理 与与 实实 务务
精讲课程（2024版教材）4.2.5机场安防系统

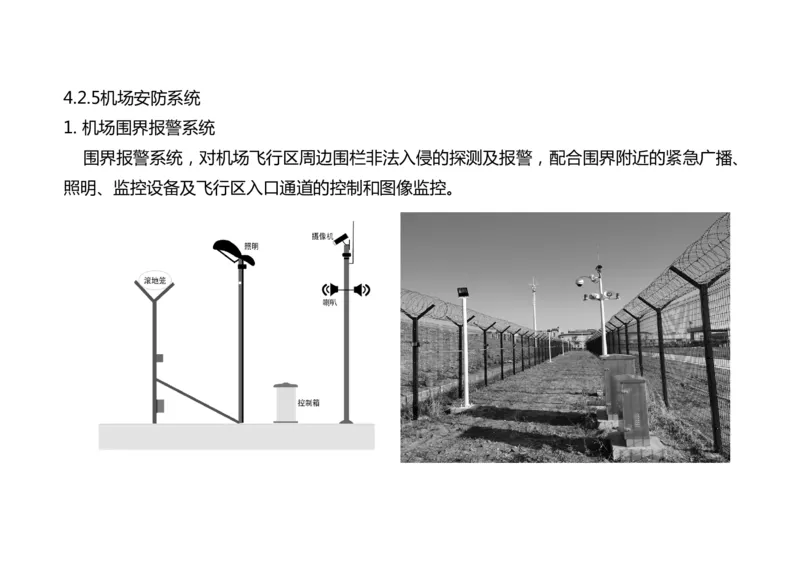

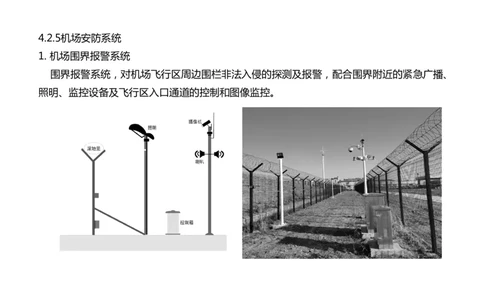

1. 机场围界报警系统
围界报警系统，对机场飞行区周边围栏非法入侵的探测及报警，配合围界附近的紧急广播、

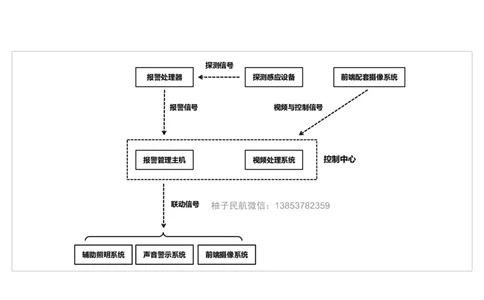

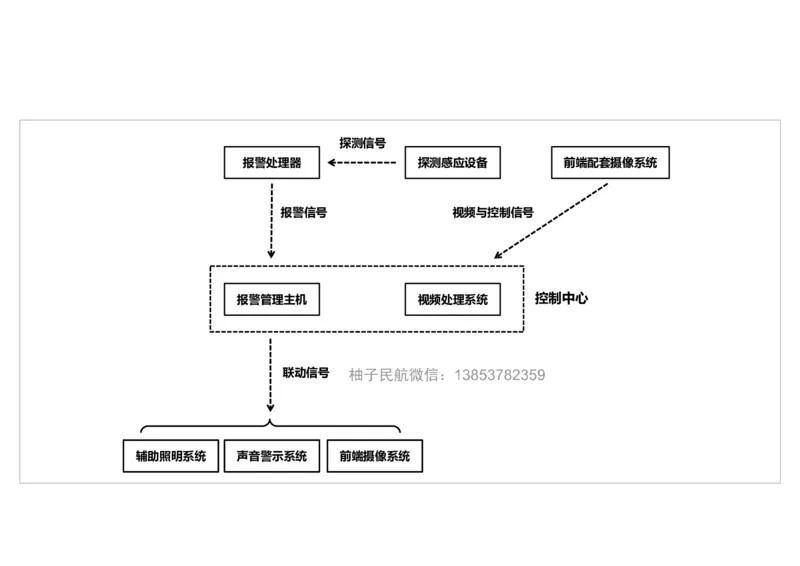

照明、监控设备及飞行区入口通道的控制和图像监控。探测信号
报警处理器 探测感应设备 前端配套摄像系统
报警信号 视频与控制信号
报警管理主机 视频处理系统 控制中心
联动信号

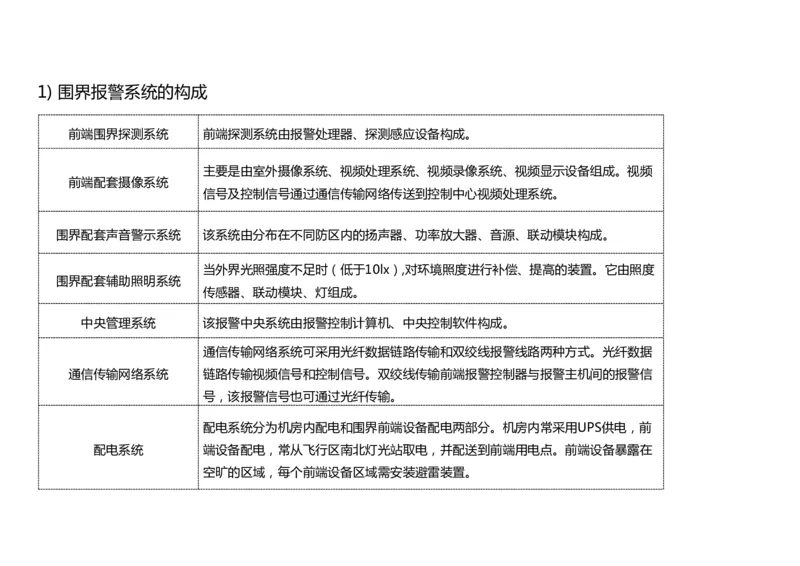

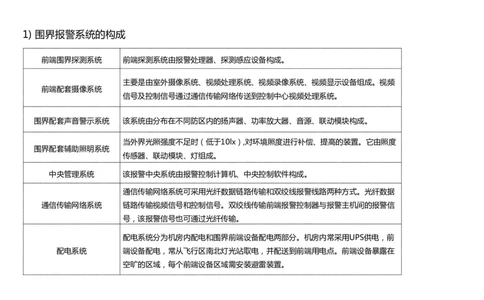

辅助照明系统 声音警示系统 前端摄像系统1) 围界报警系统的构成
前端围界探测系统 前端探测系统由报警处理器、探测感应设备构成。
主要是由室外摄像系统、视频处理系统、视频录像系统、视频显示设备组成。视频
前端配套摄像系统
信号及控制信号通过通信传输网络传送到控制中心视频处理系统。
围界配套声音警示系统 该系统由分布在不同防区内的扬声器、功率放大器、音源、联动模块构成。
当外界光照强度不足时（低于10lx）,对环境照度进行补偿、提高的装置。它由照度
围界配套辅助照明系统
传感器、联动模块、灯组成。
中央管理系统 该报警中央系统由报警控制计算机、中央控制软件构成。
通信传输网络系统可采用光纤数据链路传输和双绞线报警线路两种方式。光纤数据
通信传输网络系统 链路传输视频信号和控制信号。双绞线传输前端报警控制器与报警主机间的报警信
号，该报警信号也可通过光纤传输。
配电系统分为机房内配电和围界前端设备配电两部分。机房内常采用UPS供电，前
配电系统 端设备配电，常从飞行区南北灯光站取电，并配送到前端用电点。前端设备暴露在

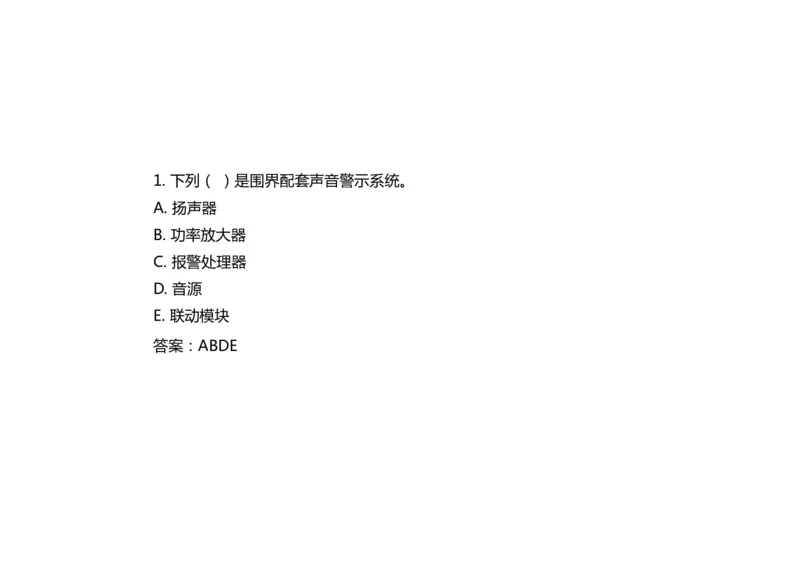

空旷的区域，每个前端设备区域需安装避雷装置。1. 下列（ ）是围界配套声音警示系统。
A. 扬声器
B. 功率放大器
C. 报警处理器
D. 音源
E. 联动模块

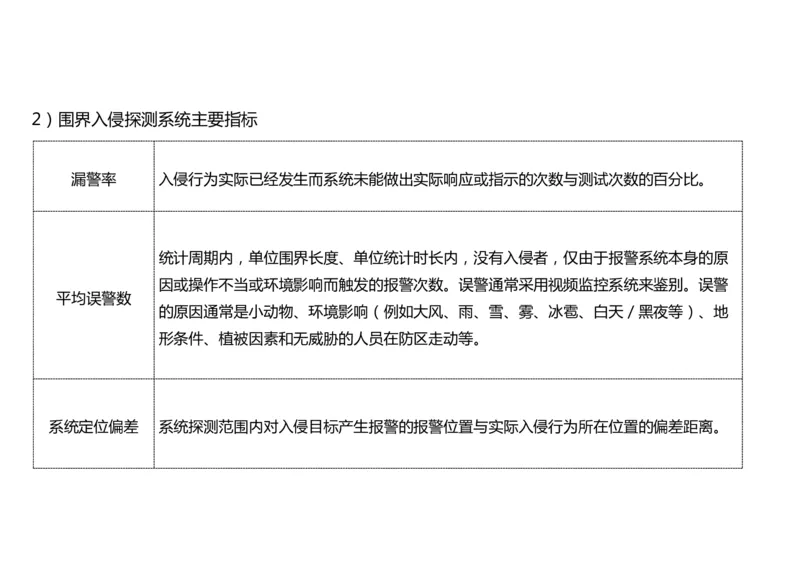

答案：ABDE2）围界入侵探测系统主要指标
漏警率 入侵行为实际已经发生而系统未能做出实际响应或指示的次数与测试次数的百分比。
统计周期内，单位围界长度、单位统计时长内，没有入侵者，仅由于报警系统本身的原
因或操作不当或环境影响而触发的报警次数。误警通常采用视频监控系统来鉴别。误警
平均误警数
的原因通常是小动物、环境影响（例如大风、雨、雪、雾、冰雹、白天／黑夜等）、地
形条件、植被因素和无威胁的人员在防区走动等。
系统定位偏差 系统探测范围内对入侵目标产生报警的报警位置与实际入侵行为所在位置的偏差距离。2. 视频监控系统

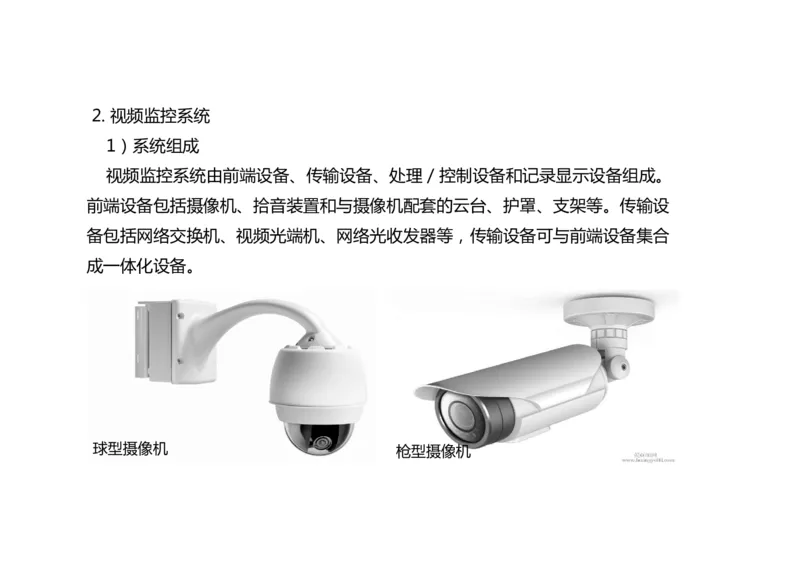

1）系统组成
视频监控系统由前端设备、传输设备、处理／控制设备和记录显示设备组成。
前端设备包括摄像机、拾音装置和与摄像机配套的云台、护罩、支架等。传输设
备包括网络交换机、视频光端机、网络光收发器等，传输设备可与前端设备集合
成一体化设备。
球型摄像机

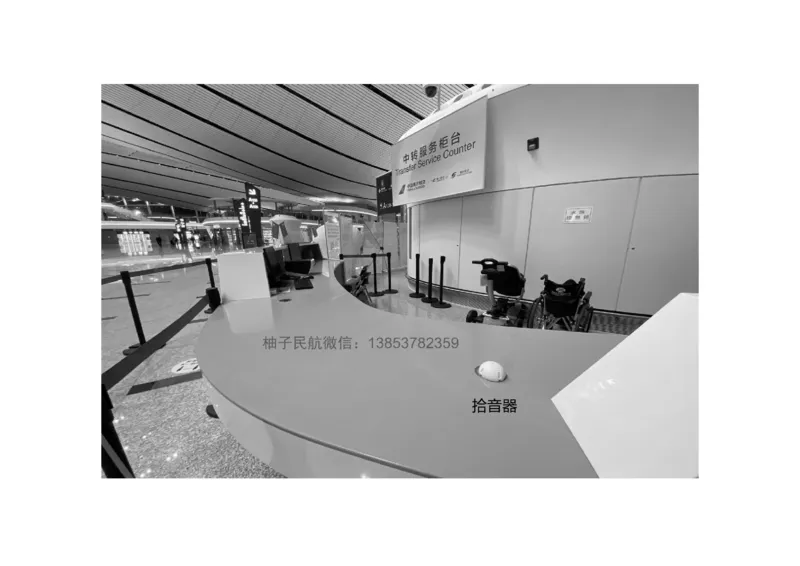

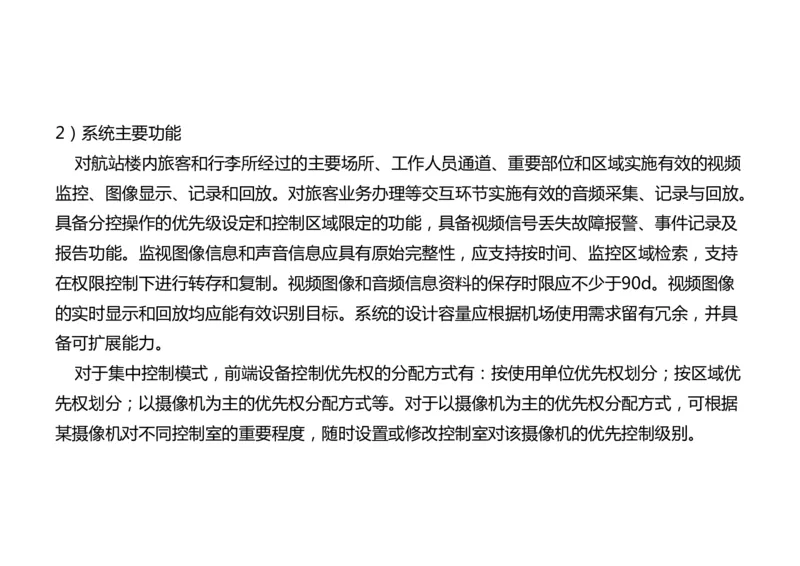

枪型摄像机拾音器2）系统主要功能
对航站楼内旅客和行李所经过的主要场所、工作人员通道、重要部位和区域实施有效的视频
监控、图像显示、记录和回放。对旅客业务办理等交互环节实施有效的音频采集、记录与回放。
具备分控操作的优先级设定和控制区域限定的功能，具备视频信号丢失故障报警、事件记录及
报告功能。监视图像信息和声音信息应具有原始完整性，应支持按时间、监控区域检索，支持
在权限控制下进行转存和复制。视频图像和音频信息资料的保存时限应不少于90d。视频图像
的实时显示和回放均应能有效识别目标。系统的设计容量应根据机场使用需求留有冗余，并具
备可扩展能力。
对于集中控制模式，前端设备控制优先权的分配方式有：按使用单位优先权划分；按区域优
先权划分；以摄像机为主的优先权分配方式等。对于以摄像机为主的优先权分配方式，可根据

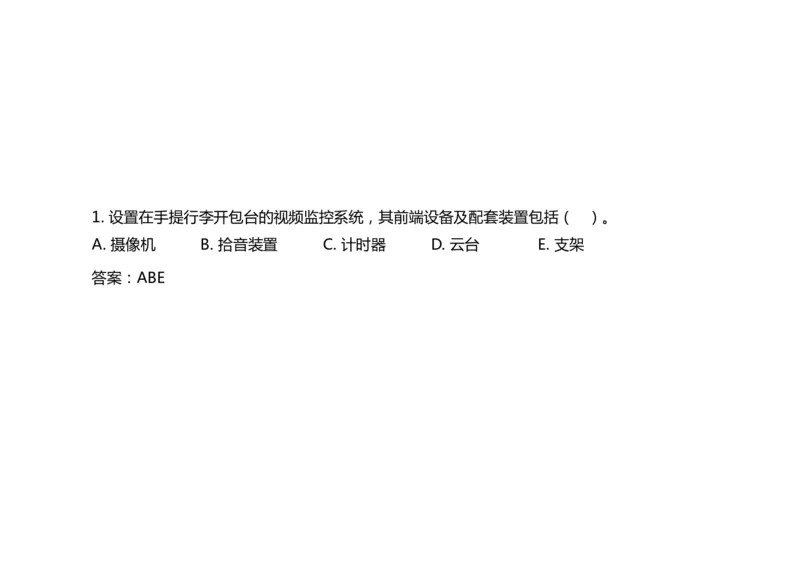

某摄像机对不同控制室的重要程度，随时设置或修改控制室对该摄像机的优先控制级别。1. 设置在手提行李开包台的视频监控系统，其前端设备及配套装置包括（ ）。
A. 摄像机 B. 拾音装置 C. 计时器 D. 云台 E. 支架

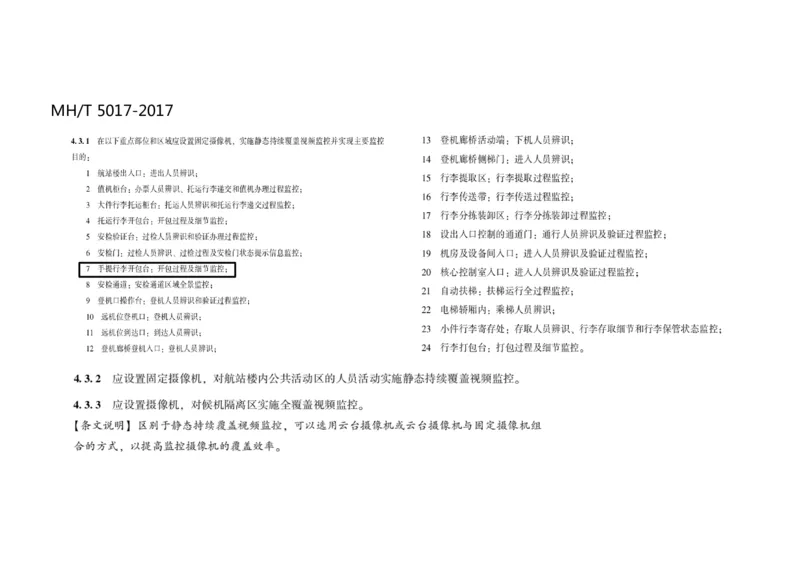

答案：ABEMH/T 5017-2017摄像机的安装（ＭＨ/Ｔ 5017—2017）
（1） 摄像机、云台、防护罩的雨刷安装前应进行检测和粗调，并检查摄像机座与
支架或云台的安装尺寸。
（2）在搬动、架设摄像机过程中，不得打开镜头盖。
（3）在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离。
（4）摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。摄像机的电
缆和电源线应固定，不得用插头承受电缆的自重。
（5）先对摄像机进行初步安装，经通电试看，细调、检查各项功能，观察监视区

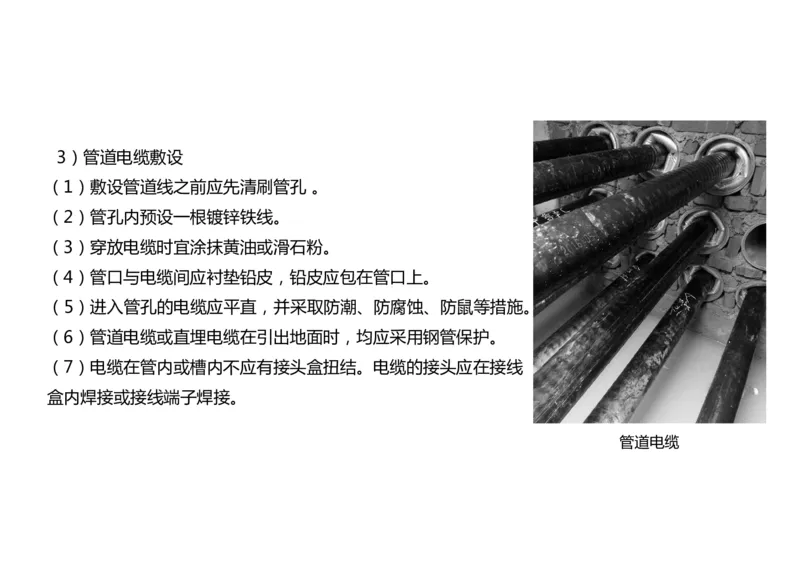

域的覆盖范围和图像质量符合要求后方可固定。3）管道电缆敷设
（1）敷设管道线之前应先清刷管孔 。
（2）管孔内预设一根镀锌铁线。
（3）穿放电缆时宜涂抹黄油或滑石粉。
（4）管口与电缆间应衬垫铅皮，铅皮应包在管口上。
（5）进入管孔的电缆应平直，并采取防潮、防腐蚀、防鼠等措施。
（6）管道电缆或直埋电缆在引出地面时，均应采用钢管保护。
（7）电缆在管内或槽内不应有接头盒扭结。电缆的接头应在接线
盒内焊接或接线端子焊接。

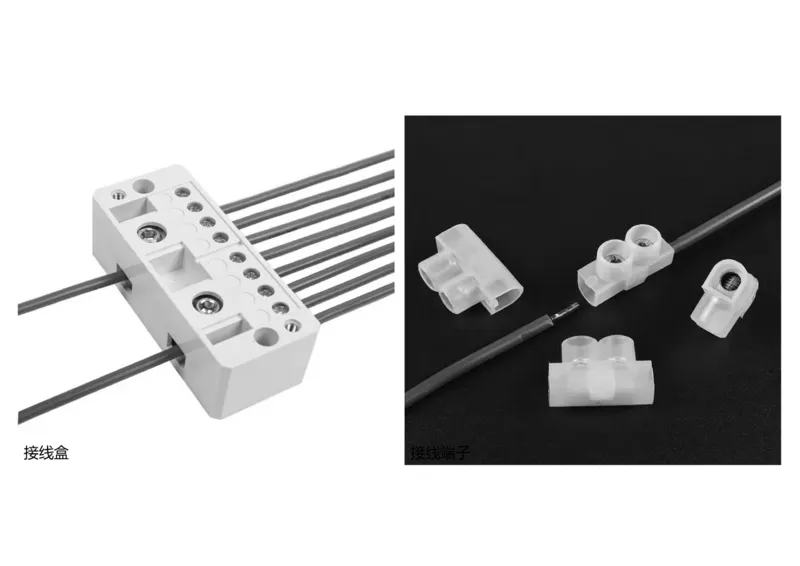

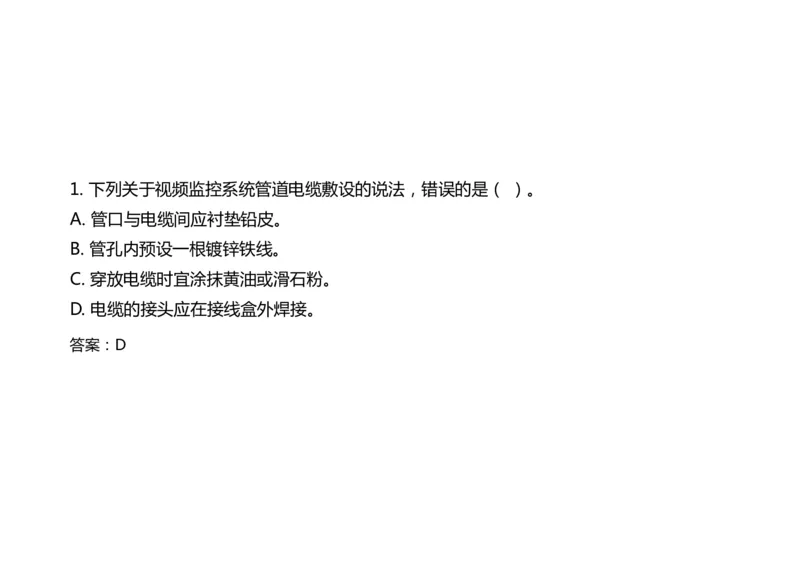

管道电缆接线盒 接线端子1. 下列关于视频监控系统管道电缆敷设的说法，错误的是（ ）。
A. 管口与电缆间应衬垫铅皮。
B. 管孔内预设一根镀锌铁线。
C. 穿放电缆时宜涂抹黄油或滑石粉。
D. 电缆的接头应在接线盒外焊接。

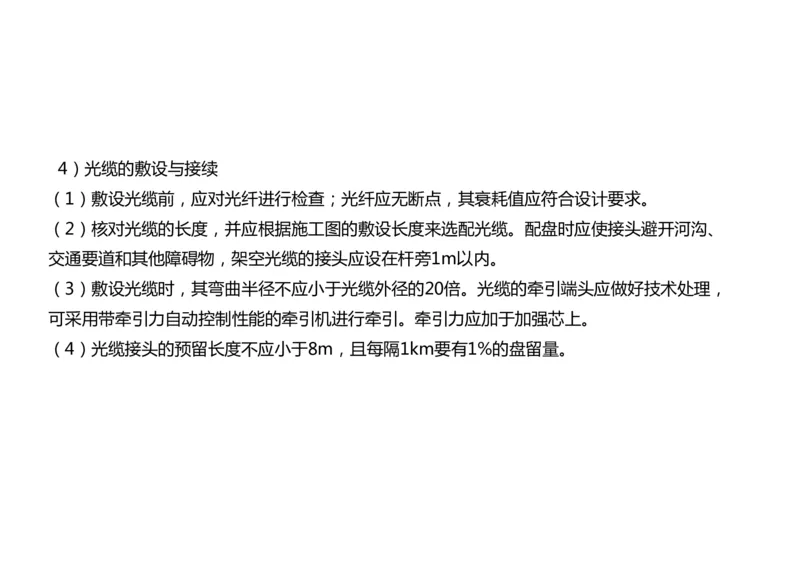

答案：D4）光缆的敷设与接续

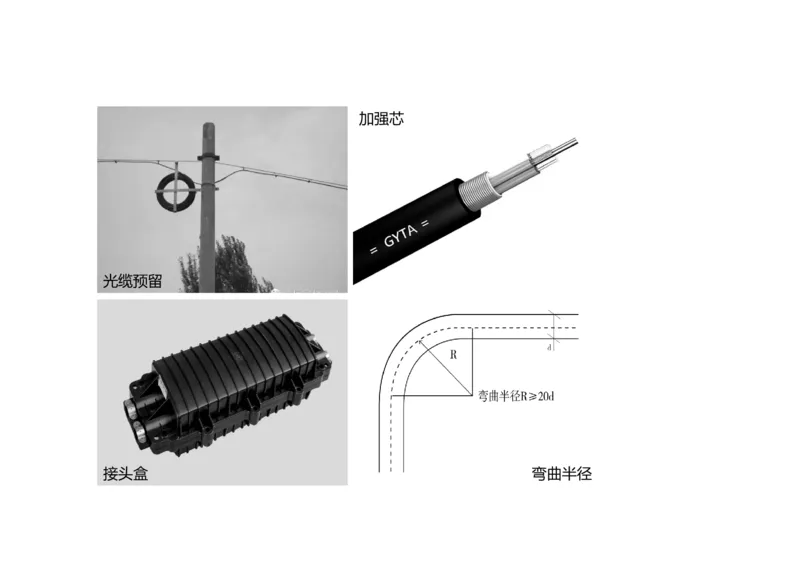

（1）敷设光缆前，应对光纤进行检查；光纤应无断点，其衰耗值应符合设计要求。
（2）核对光缆的长度，并应根据施工图的敷设长度来选配光缆。配盘时应使接头避开河沟、
交通要道和其他障碍物，架空光缆的接头应设在杆旁1m以内。
（3）敷设光缆时，其弯曲半径不应小于光缆外径的20倍。光缆的牵引端头应做好技术处理，
可采用带牵引力自动控制性能的牵引机进行牵引。牵引力应加于加强芯上。
（4）光缆接头的预留长度不应小于8m，且每隔1km要有1%的盘留量。加强芯
光缆预留

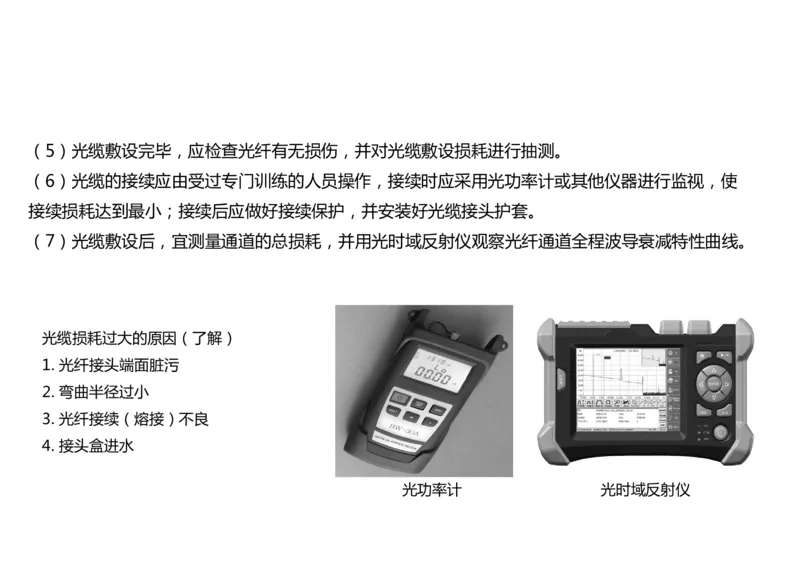

接头盒 弯曲半径（5）光缆敷设完毕，应检查光纤有无损伤，并对光缆敷设损耗进行抽测。
（6）光缆的接续应由受过专门训练的人员操作，接续时应采用光功率计或其他仪器进行监视，使
接续损耗达到最小；接续后应做好接续保护，并安装好光缆接头护套。
（7）光缆敷设后，宜测量通道的总损耗，并用光时域反射仪观察光纤通道全程波导衰减特性曲线。
光缆损耗过大的原因（了解）
1. 光纤接头端面脏污
2. 弯曲半径过小
3. 光纤接续（熔接）不良
4. 接头盒进水

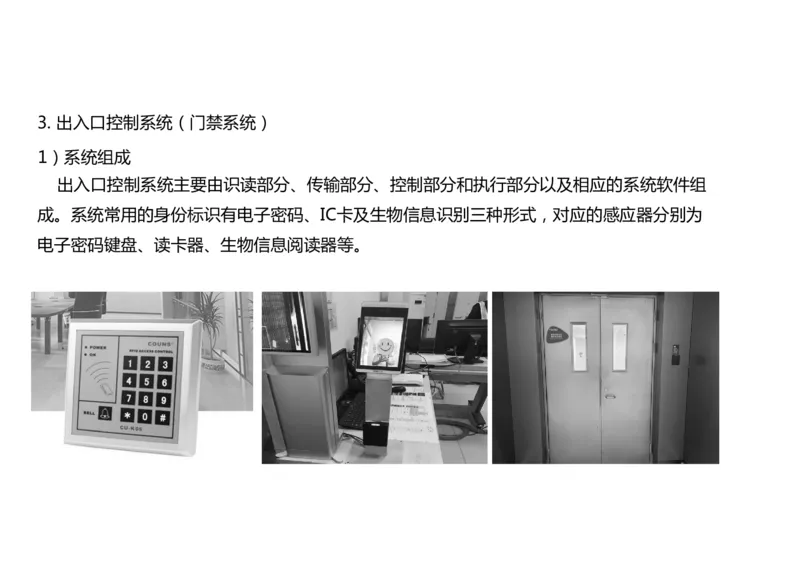

光功率计 光时域反射仪3. 出入口控制系统（门禁系统）
1）系统组成
出入口控制系统主要由识读部分、传输部分、控制部分和执行部分以及相应的系统软件组
成。系统常用的身份标识有电子密码、IC卡及生物信息识别三种形式，对应的感应器分别为
电子密码键盘、读卡器、生物信息阅读器等。闭锁装置

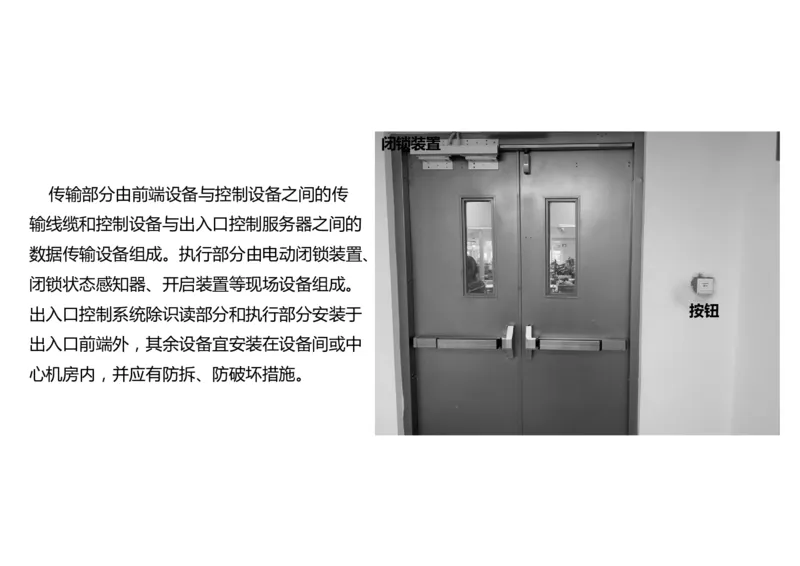

传输部分由前端设备与控制设备之间的传
输线缆和控制设备与出入口控制服务器之间的
数据传输设备组成。执行部分由电动闭锁装置、
闭锁状态感知器、开启装置等现场设备组成。
出入口控制系统除识读部分和执行部分安装于 按钮
出入口前端外，其余设备宜安装在设备间或中

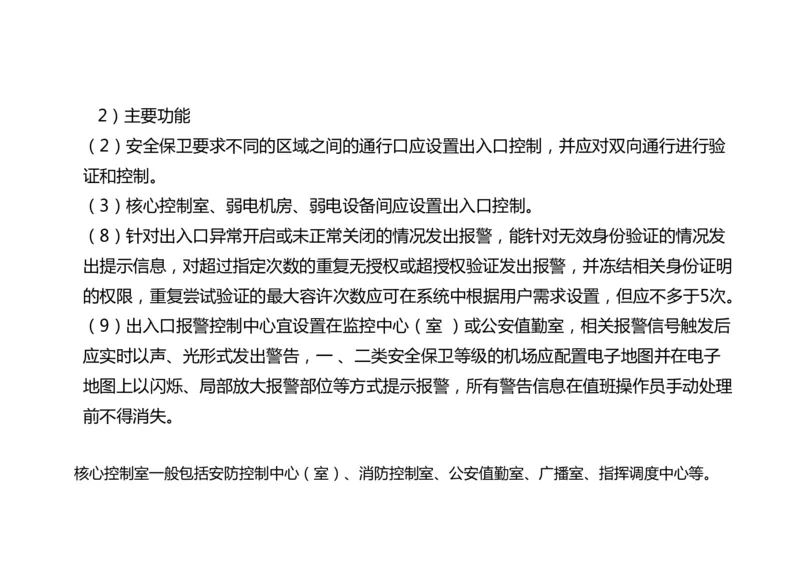

心机房内，并应有防拆、防破坏措施。2）主要功能
（2）安全保卫要求不同的区域之间的通行口应设置出入口控制，并应对双向通行进行验
证和控制。
（3）核心控制室、弱电机房、弱电设备间应设置出入口控制。
（8）针对出入口异常开启或未正常关闭的情况发出报警，能针对无效身份验证的情况发
出提示信息，对超过指定次数的重复无授权或超授权验证发出报警，并冻结相关身份证明
的权限，重复尝试验证的最大容许次数应可在系统中根据用户需求设置，但应不多于5次。
（9）出入口报警控制中心宜设置在监控中心（室 ）或公安值勤室，相关报警信号触发后
应实时以声、光形式发出警告，一 、二类安全保卫等级的机场应配置电子地图并在电子
地图上以闪烁、局部放大报警部位等方式提示报警，所有警告信息在值班操作员手动处理
前不得消失。

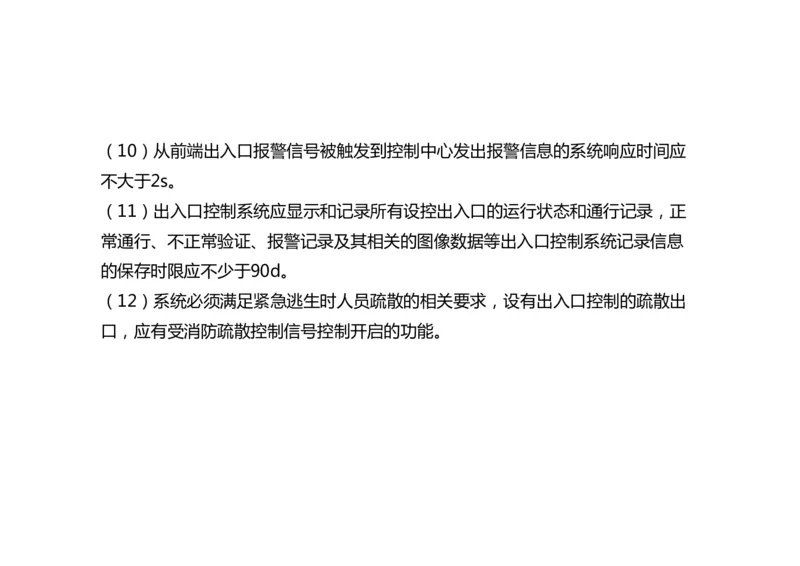

核心控制室一般包括安防控制中心（室）、消防控制室、公安值勤室、广播室、指挥调度中心等。（10）从前端出入口报警信号被触发到控制中心发出报警信息的系统响应时间应
不大于2s。
（11）出入口控制系统应显示和记录所有设控出入口的运行状态和通行记录，正
常通行、不正常验证、报警记录及其相关的图像数据等出入口控制系统记录信息
的保存时限应不少于90d。
（12）系统必须满足紧急逃生时人员疏散的相关要求，设有出入口控制的疏散出

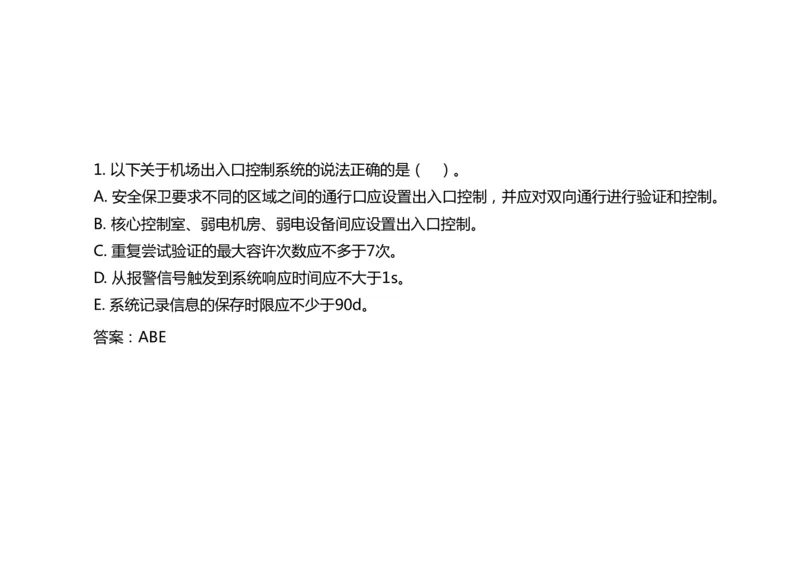

口，应有受消防疏散控制信号控制开启的功能。1. 以下关于机场出入口控制系统的说法正确的是（ ）。
A. 安全保卫要求不同的区域之间的通行口应设置出入口控制，并应对双向通行进行验证和控制。
B. 核心控制室、弱电机房、弱电设备间应设置出入口控制。
C. 重复尝试验证的最大容许次数应不多于7次。
D. 从报警信号触发到系统响应时间应不大于1s。
E. 系统记录信息的保存时限应不少于90d。

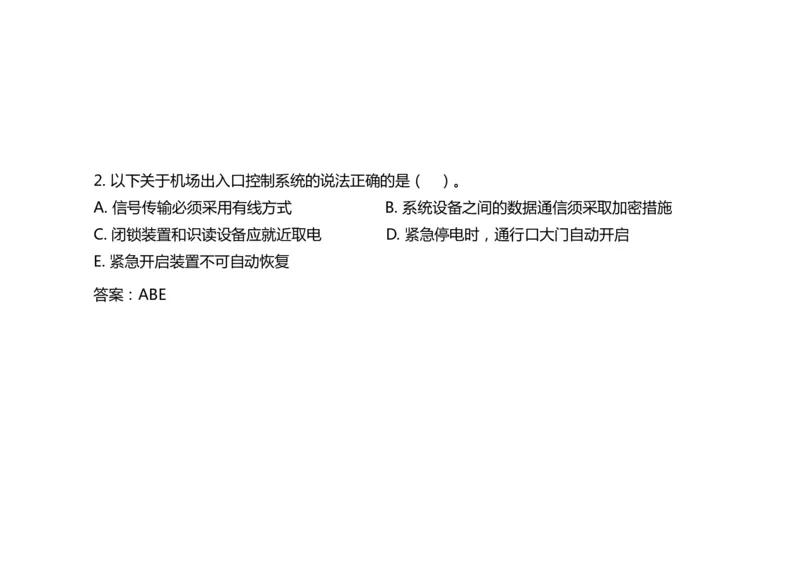

答案：ABE2. 以下关于机场出入口控制系统的说法正确的是（ ）。
A. 信号传输必须采用有线方式 B. 系统设备之间的数据通信须采取加密措施
C. 闭锁装置和识读设备应就近取电 D. 紧急停电时，通行口大门自动开启
E. 紧急开启装置不可自动恢复
答案：ABE
