顺义三中 2020-2021 学年第—学期初三年级期中质量检测卷
物理试卷
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合越意。共34分，每小题
2分）
1. 在国际单位制中，电功的单位是（ ）
A. 安培 B. 瓦特 C. 欧姆 D. 焦耳
【答案】D
【解析】
【详解】安培是电流的单位，瓦特是功率单位，欧姆是电阻单位，焦耳是功和能量的单位。故ABC不符
合题意，D符合题意。
故选D。
2. 下列学习用具中，通常情况下属于导体的是（ ）
A. 塑料笔杆 B. 布质笔袋 C. 橡皮 D. 钢尺
【答案】D
【解析】
【详解】ABC．塑料笔杆、布质笔袋、橡皮都不容易导电是绝缘体，故不符合题意；
D．钢尺容易导电是导体，故符合题意。
故选D。
3. 用丝绸摩擦玻璃棒，玻璃棒带正电，这是由于
A. 摩擦起电创造了电荷
B. 丝绸上的正电荷转移到了玻璃棒上
C. 丝绸上的电子转移到玻璃棒上
D. 玻璃棒上的电子转移到丝绸上
【答案】D
【解析】
【分析】根据题中“用丝绸摩擦玻璃棒，玻璃棒带正电，这是由于”可知，本题考查摩擦起电的实质．摩
擦起电不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正负电荷分开，据此分析判断．
【详解】A．摩擦起电的实质是电子在物体间的转移，而不是创造了电荷，故A错误．
B．玻璃棒带正电，是因为玻璃棒上的电子转移到了丝绸上，而不是绸子上的正电荷转移到玻璃棒上，故
B错误．
C．玻璃棒带正电，是因为玻璃棒上的电子转移到了丝绸上，而不是绸子上的电子转移到玻璃棒上，故C错误．
D．玻璃棒带正电，是因为玻璃棒上的电子转移到绸子上，故D正确．
4. 在如图所示的四个电路中，开关 闭合后，电源被短路的电路是（ ）
A. B.
C. D.
【答案】B
【解析】
【
详解】AD．开关闭合后，两灯泡并列连接，故两灯泡并联，故AD不符合题意；
B．开关断开后，两灯泡并联连接；开关闭合后，导线直接将电源两极连接起来，故形成了电源短路，B
符合题意；
C．开关断开时，两灯泡串联，开关闭合后，将其中一个灯泡短路，即为另一个灯泡的基本电路，故C不
符合题意。
故选B。
5. 如图所示的电路图中，开关闭合后，两个灯泡属于并联的是
A. B. C.
D.
【答案】A
【解析】【分析】串联电路是指顺次连接的电路；并联电路是指将用电器并列连接的电路；根据串并联电路的特点
对各选项进行逐一分析．
【详解】A、图中开关闭合后两灯泡并列连接，即两个灯泡属于并联，故A正确；
B、图中两开关闭合后L 被短路，只有L 接入电路中，故B错误；
2 1
C、图中开关闭合后两灯顺次连接，两个灯泡串联，故C错误；
D、图中开关闭合后两灯顺次连接，两个灯泡串联，故D错误．
故选A．
6. 某同学在使用电流表测量电路中的电流时，发现指针只稍微偏转一点，原因可能是（ ）
A. 电路中某处短路
B. 电路中某处断路
C. 电流表的量程选择太小了
D. 电流表的量程选择太大了
【答案】D
【解析】
【详解】A. 电路中某处短路，则电路中电流会很大，电流表偏转角度很大，故A不符合题意；
B. 电路中某处断路，则电路中电流为0，电流表无偏转，故B不符合题意；
C. 电流表的量程选择太小了，电流表偏转角度很大，故C不符合题意；
D. 电流表的量程选择太大了，电流表偏转角度很小，故D符合题意。
故选D。
7. 如图所示的电路中a、b是电表，闭合开关要使电灯发光，则
A. a、b都是电流表
B. a、b都是电压表
C. a是电流表，b是电压表
D. a是电压表，b是电流表
【答案】C
【解析】
【详解】电流表应串联到电路中，电压表应并联到电路中．故闭合开关要使电灯发光，则a是电流表，b
是电压表，故选C
8. 如图所示，滑动变阻器的四种接法中，其中滑片P向左滑动，能使连入电路的电阻变大的是（ ）A. B.
C. D.
【答案】D
【解析】
【详解】A．将变阻器的金属杆连入电路中，移动滑片，变阻器的接入电路的阻值始终为零，故A不符合
题意；
B．滑动变阻器接入了左半段，滑片左移，连入电路的电阻丝变短，电阻变小，故B不符合题意；
C．滑动变阻器将电阻丝全部接入电路（即电阻最大），滑片移动时，连入电阻丝的电阻不变，故C不符
合题意；
D．滑动变阻器接入了右半段，滑片左移，连入电路的电阻丝变长，电阻变大，故D符合题意。
故选D。
9. 如图所示，下列电路图中与实物图一致的是
A. B.
C. D.
【答案】A
【解析】
【详解】由实物图可知，电流从电源的正极出发，经过电流表、灯泡L，再经过开关，灯泡L 回到负极，
1 2电压表并联在电流表、灯泡L、开关的两端．
1
A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L，再经过开关，灯泡L 回
1 2
到负极，电压表并联在电流表、灯泡L、开关的两端，与实物图符合，故A正确；
1
B、由电路图可知，两灯泡并联，与实物图不符，故B错误；
C、由电路图可知，两灯泡串联，电压表测量灯泡L 两端的电压，实物图中电压表测量灯泡L 两端的电压，
2 1
与实物图不符，故C错误；
D、由电路图可知，两灯泡串联，电压表测量灯泡L 和L 两端的电压，与实物图不符，故D错误；
2 1
10. 甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲
A. 一定带正电荷
B. 一定带负电荷
C. 可能带负电荷
D. 可能带正电荷
【答案】C
【解析】
【详解】如图乙、丙相互排斥，因为同种电荷排斥，已知丙带正电荷，所以乙也带正电；
如图甲、乙相互吸引，因为异种电荷相互吸引，所以甲可能带负电；
又因为带电体有吸引轻小物体的性质，所以甲也可能不带电．
故C正确，ABD错误．
【点睛】重点是电荷间 的相互作用规律，解题不难，但容易出现错误，必要时可以将题目中的带电情
况标在图上，则带电情况就很容易区分了．
11. 下列关于电阻的说法中正确的是（ ）
A. 导体通电时有电阻，不通电时没有电阻
B. 导体两端电压越大，电阻就越小
C. 通过导体的电流越大，电阻就越大
D. 电阻表示导体对电流的阻碍作用的大小。导体电阻的大小是由导体本身的条件决定的
【答案】D
【解析】
【详解】在物理学中，用电阻来表示导体对电流阻碍作用的大小，导体的电阻越大，表示导体对电流的阻
碍作用越大。电阻是导体本身的属性，与电压和电流无关，与有无通电无关，故D正确，ABC错误。故选D。
12. 对于欧姆定律的理解，下列说法中正确的是
.
A 公式R＝ 表明：电阻与电压成正比，与电流成反比
B. 公式I＝ 表明：导体两端的电压与通过它的电流成正比
C. 对于一个定值电阻，加在它两端的电压与通过它的电流的比值不变
D. 由U＝IR可知，导体两端的电压跟导体的电阻成正比
【答案】C
【解析】
【详解】A．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压
和通过的电流无关，公式R＝ 只是计算电阻的一种方法，故A错误；
B．公式I＝ 表明：在电阻一定时，导体中的电流与导体两端的电压成正比，故B错误；
C．对于同一个定值电阻，电阻一定，导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流
的比值不变，故C正确；
D．导体两端电压取决于电源，与导体电阻和导体中的电流无关，不能说导体两端的电压跟导体的电阻成
正比，故D错误．
故选C．

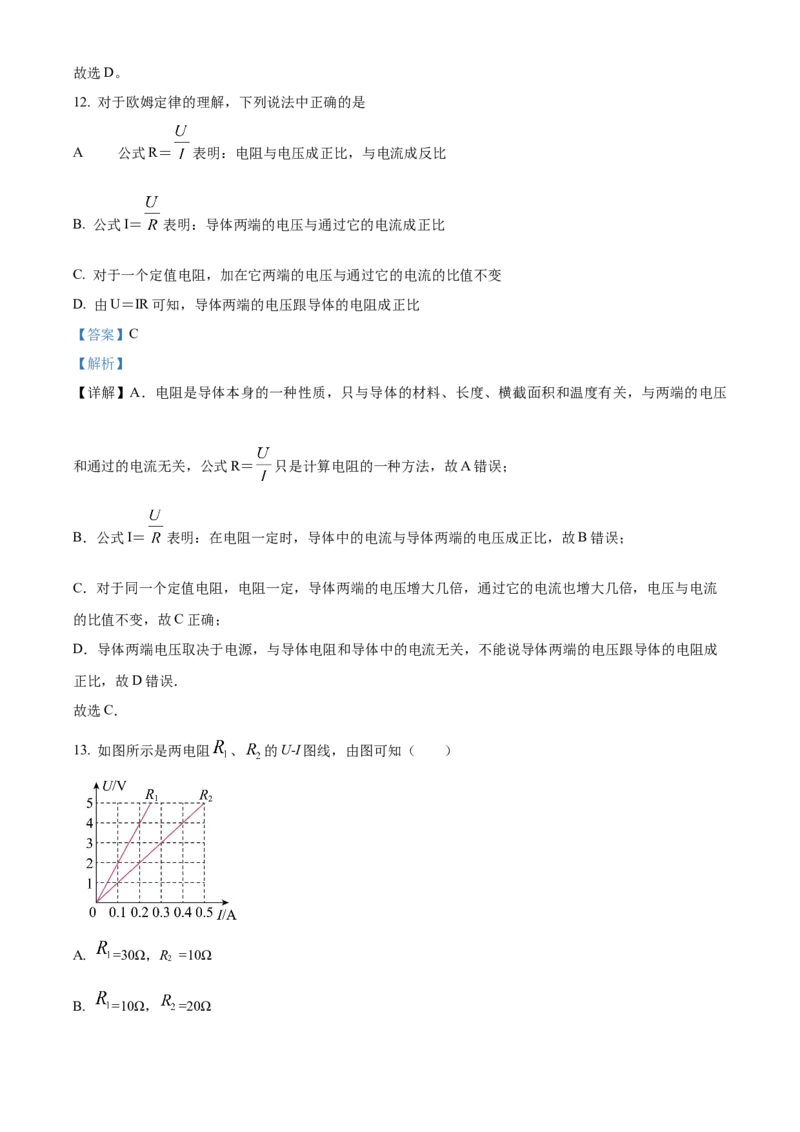

13. 如图所示是两电阻 、 的U-I图线，由图可知（ ）
A. =30Ω，R =10Ω
2
B. =10Ω， =20ΩC. =20Ω， =10Ω
D. =20Ω；R =30Ω
2
【答案】C
【解析】
【详解】由图像知，当U=4V时，I=0.2A，R 的阻值
1 1 1
U=5V时，I=0.5A，R 的阻值
2 2 2
故C符合题意，ABD不符合题意。
故选C。

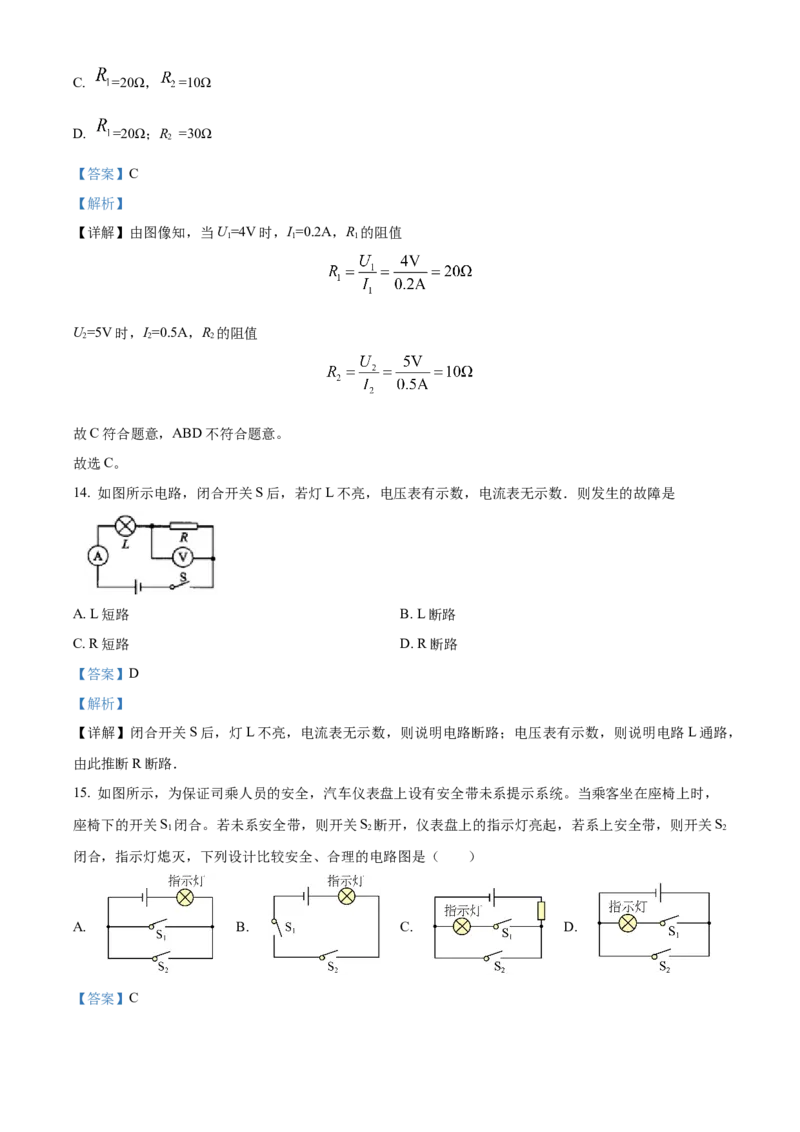

14. 如图所示电路，闭合开关S后，若灯L不亮，电压表有示数，电流表无示数．则发生的故障是
A. L短路 B. L断路
C. R短路 D. R断路
【答案】D
【解析】
【详解】闭合开关S后，灯L不亮，电流表无示数，则说明电路断路；电压表有示数，则说明电路L通路，
由此推断R断路．
15. 如图所示，为保证司乘人员的安全，汽车仪表盘上设有安全带未系提示系统。当乘客坐在座椅上时，
座椅下的开关S 闭合。若未系安全带，则开关S 断开，仪表盘上的指示灯亮起，若系上安全带，则开关S
1 2 2
闭合，指示灯熄灭，下列设计比较安全、合理的电路图是（ ）
A. B. C. D.
【答案】C【解析】
【详解】由题意知，当乘客坐在座椅上时，座椅下的开关S 闭合，此时电路接通，如果没有系安全带，指
1
示灯所在的回路正常工作，指示灯亮起；如果系上安全带，即S 闭合，此时指示灯熄灭，说明指示灯被短
2
路。为了保证电路安全，需要在电路中串联一个电阻。故C符合题意，ABD不符合题意。
故选C。
16. 标有“220V 100W”字样的家用电器正常工作时的电功率（ ）
A. 大于100瓦 B. 小于100瓦 C. 等于100瓦 D. 无法确定
【答案】C
【解析】
【详解】家用电器上标注的“220V 100W”字样，表示该用电器正常工作时的电压(额定电压）为220V，
消耗的电功率（额定功率）为100W；额定电压：电器长时间工作时所适用的最佳电压，高了容易烧坏，
低了不正常工作；额定功率：用电器在额定电压下工作时消耗的电功率，功率单位“瓦”的字母符号是
“W”。故ABD不符合题意，C符合题意。
故选C 。
17. 已知光敏电阻的阻值随光照强度的增大而减小。将光敏电阻R、定值电阻 、电流表、电压表、开关
和电源连接成如图所示的电路。假定电源电压保持不变。闭合开关，逐渐增大光敏电阻的光照强度，观察
电表示数的变化情况，下列表述中正确的是（ ）
A. 电流表和电压表的示数均变小
B. 电流表和电压表的示数均变大
C. 电流表的示数变大，电压表的示数变小
D. 电流表的示数变小，电压表的示数变大
【答案】C
【解析】
【详解】由图可知，光敏电阻R与定值电阻R 串联，电压表测光敏电阻R两端的电压，电流表测电路中的
0
电流。当逐渐增大光敏电阻的光照强度，光敏电阻R的阻值会减小，则电路中总电阻减小，因电源电压不
变，则电路中电流变大，即电流表示数变大，根据U=IR，定值电阻 R 两端的电压将增大，再根据串联电
0路电压规律可知，光敏电阻R两端的电压将减小，即电压表示数变小。故ABD不符合题意，C符合题意。
故选C。
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共12分，每
小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
18. 关于电流的方向，下列说法中正确的是（ ）
A. 与电子定向移动方向相反 B. 从电池正极流向负极
C. 与正电荷定向移动方向相同 D. 与电子定向移动方向一致
【答案】AC
【解析】
【详解】ACD．物理学中规定：正电荷定向移动的的方向为电流方向。电子带负电荷，因此电流与电子定
向移动方向相反。故AC正确，D错误；
B．在电源外部，电流从电池正极流向负极；在电源内部，电流从电池负极流向正极。故B错误。
故选AC。
19. 下列说法中正确的是（ ）
A. 经验表明人体的安全电压是36V
B. 原子是由原子核和核外电子组成的
C. 电流做功的过程是将电能转化为其他形式能的过程
D. 导体容易导电是由于导体内有大量的自由电子
【答案】BC
【解析】
【详解】A．根据生活经验，人体的安全电压是不高于36V。故A错误；
B．原子是由原子核和核外电子组成，原子核又由质子和中子构成。故B正确；
C．电流通过用电器或一段电路时，要消耗电能，将电能转化为其他形式的能，我们就说电流通过用电器
或在该电路上做了功。故C正确；
D．导体容易导电是由于导体内有大量的自由电荷，金属容易导电是由于金属内有大量的自由电子。故D
错误。
故选BC。
20. 下列关于电功率的说法中正确的是（ ）
A. 电功率是表示消耗电能多少的物理量
B. 电功率是表示消耗电能快慢的物理量
C. 用电器的电功率等于它在1s内所消耗的电能
D. 瓦和千瓦都是电功率的单位，且1kW=1000W【答案】BCD
【解析】
【详解】ABC．电功率表示电流做功快慢的物理量，等于电功与时间之比，所以用电器的电功率等于它在
1s内消耗的电能，故A错误，BC正确；
D．较大的电功率用更大的单位：kW，较小的电功率用较小的单位W，且
1kW=1000W
故D正确。
故选BCD。
21. 为了测定未知电阻 的阻值，研究性学习小组的同学们在只有一个电流表而没有电压表的情况下，设
计了如图所示的四种实验电路。其中电阻 是阻值已知的定值电阻，图中实线是第一次量时所连接的位
置，虚线是第二次测量的位置。下列四个选项中可以测出电阻 阻值的是（ ）
A. B.
C. D.
【答案】ABC
【解析】
【详解】A．由电路图可知，两电阻并联，第一次电流表测量干路电流，示数为 ；第二次电流表测量通
过电阻 的电流 ，则通过 的电流为 ，根据并联电路电压的规律和欧姆定律可知 两端的电压
为 ，根据欧姆定律可得
故A符合题意；B．由电路图可知，两电阻并联，第一次电流表测量 的电流，示数为 ；第二次电流表测量通过电阻
的电流 ，根据并联电路电压的规律和欧姆定律可知 两端的电压为 ，根据欧姆定律可得
故B符合题意；
C．由电路图可知，两电阻并联，第一次电流表测量干路电流，示数为 ；第二次电流表测量通过电阻
的电流 ，则通过 的电流为 ，根据并联电路电压的规律和欧姆定律可知 两端的电压为
，根据欧姆定律可得
故C符合题意；
D．由电路图可知，两电阻串联，无论电流表接在哪一位置，电流表都是测量整个电路的电流，且电源两
端的电压未知，所以无法知道 两端的电压，不能测出电阻 的阻值，故D不符合题意。
故选ABC。
22. 小红同学利用如图所示实验电路探究“电压一定时，电流与电阻的关系”，关于这个探究实验，下列
说法正确的是
A. 实验通过调节电阻箱改变自变量
B. 实验通过调节滑动变阻器改变自变量
C. 实验通过调节电阻箱保持控制变量不变
D. 实验通过调节滑动变阻器保持控制变量不变【答案】AD
【解析】
【分析】探究“电压一定时，电流与电阻的关系”应控制电压不变，改变电阻的大小，根据滑动变阻器和
变阻箱的作用进行分析
【详解】在探究电流与电阻关系实验过程中，需要改变接入电路的电阻阻值大小，同时通过改变滑动变阻
器接入电路阻值的多少来保持不同阻值的电阻两端电压一定，所以通过调节滑动变阻器保持电阻 R两端电
压不变．
故选AD．
23. 某同学在“探究影响电阻大小的因素”时，从实验室中选出符合要求的学生电源、滑动变阻器、电流
表、开关、导线若干以及几种电阻丝，组成如图所示电路，电阻丝的参数如下表．下列说法正确的是
编号 材料 长度/m 横截面积/mm2
a 镍铬合金丝 1.0 0.3
b 镍铬合金丝 1.0 0.1
c 镍铬合金丝 0.5 0.1
d 锰铜合金丝 0.5 0.1
A. 选用a、b两根电阻丝可以探究电阻与导体的横截面积有关
B. 选用b、d两根电阻丝可以探究电阻与导体的材料有关
C. 实验中通过比较电流大小来比较电阻大小，是转换法的研究方法
D. 实验中滑动变阻器的作用是控制电流一定
【答案】AC
【解析】
【分析】探究导体电阻大小与材料的关系时，导体的长度、横截面积必须相同；探究导体电阻大小与长度
的关系时，导体的材料、横截面积必须相同；探究导体电阻大小与横截面积的关系时，导体的材料、长度
必须相同，这种研究方法叫控制变量法．
【详解】探究导体电阻大小与横截面积的关系时，导体的长度、材料必须相同，所以表中a、b的长度和材
料相同，横截面积不同，故可以探究导体的电阻与横截面积的关系，故A正确；
探究导体电阻大小与材料的关系时，导体的长度、横截面积必须相同，但表中b、d的长度和材料都不相同，
存在两个变量，故不可以探究导体的电阻与材料的关系，故B错误；
电阻的大小并不能直接表征，但可以在电阻两端电压相同的情况下，通过比较电流的大小来间接比较电阻
的大小，运用了欧姆定律的原理，体现了转换法的思想，故C正确；实验中要保持电阻两端电压不变，电源电压一定情况下，滑动变阻器的起到分压的作用进而控制电阻丝两
端电压相同，而不是控制电流一定，故D错误;
综上所述AC符合题意；
【点睛】如果某个物理量跟多个因素有关，我们就要采用控制变量法的思路，注意抓住不变量和变化量．
三、实验解答题（29题4分，其余每空或图2分，共34分）
24. 如图所示的电阻箱的示数为________ 。
【答案】20
【解析】
【分析】
【详解】电阻箱的读数方法是用▲所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数。
故图中电阻箱的示数为
25. 请根据图所示的实物连接图，在答题纸虚线框内画出对应的电路图。
【答案】
【解析】
【详解】分析实物图可知，灯泡L 与灯泡L 并联，电流表A 测L 所在支路电流，电流表A 测干路电流，
1 2 2 2 1
开关在干路控制整个电路，电路图如图所示：26. 小晴同学做“测量额定电压为2.5V灯泡的额定功率”的实验中。
（1）请完成如图1所示实验电路的连接，请将电压表接入电路______；
（2）实验原理是：______；
（3）在开关闭合前，图1中滑动变阻器的滑片应置于______端（选填“左”或“右”）；
（4）小晴同学调节滑动变阻器使电压表的示数如图2所示，此时电流表的示数如图3所示，读出电流表示
数为______A，则小灯泡的额定功率为______W。
【答案】 ①. ②. P=UI ③. 右 ④. 0.5
⑤. 1.25
【解析】
【详解】（1）[1]因为小灯泡额定电压为2.5V，所以电压表应选小量程，将电压表并联在灯泡两端，如图
所示：
（2）[2]在测小灯泡的额定功率的实验中，用电压表测灯泡两端的电压，用电流表测通过灯泡的电流，利用公式P=UI求出灯泡的功率，故本实验的实验原理是P=UI。
（3）[3]为了保护电路，在开关闭合前，图1中滑动变阻器的滑片应置于阻值最大处，即最右端。
的
（4）[4][5]由图2可知，该电压表选用小量程，分度值为0.1V，根据指针所在 位置可得，其示数为
2.5V，等于小灯泡的额定电压，此时小灯泡的功率等于额定功率；由图3可知，该电流表选用小量程，分
度值0.02A，根据指针所在位置可得，其示数为0.5A，所以小灯泡额定功率为
27. 晓亮利用阻值为R 的定值电阻和一块电流表测量未知电阻R 的阻值．他选择了满足这个实验要求的器
0 x
材，并连接了部分实验电路，如图所示
（1）为了测出电阻R 的阻值，请添加一根导线完成图所示的实验电路的连接_______；
x
（2）开关S、S 都闭合时，电流表的示数为I；只闭合开关S 时，电流表的示数为I，请用I、I 和R 表
1 2 1 2 2 1 2 0
示R，R =_______。
x x
【答案】 ①. ②.
【解析】
【详解】(1)[1]根据步骤的要求，当开关都闭合时，其示数为I，而当只闭合开关S 时，其示数会发生变化，
1 2
则判断出一次测量的干路电流，一次测量的是支路电流，故连线如图所示(2)[2]将两种情况合在一个电路中，可以画出如图所示的电路图，则电源电压为IR，通过R 的电流为I－
2 0 x 1
I，故未知电阻的大小为
2
R=
x
28. 小明按图所示电路图连接好电路。通过实验证明“导体中的电流与导体的电阻成反比”，他的实验步
骤如下：
①电流表和电压表调零，滑动变阻器阻值调至最大，电阻箱R调至适当阻值，闭合开关 ，移动滑动变阻
器的滑片到适当位置；
②读出电阻箱 的阻值，用电流表测量通过 的电流 、并将 和 的数值记录在表格中，并记下电压表
示数；
③断开开关 ，改变电阻箱的阻值 ，闭合开关 ，重复步骤②；
④仿照步骤③再做4次；
根据以上叙述，回答下列问题：
（1）小明在探究过程中存在的问题是：______；
（2）请你针对小明探究过程中存在的问题，写出改进措施：______。
【答案】 ①. 没有控制电压表示数不变 ②. 见解析
【解析】
【详解】（1）[1]研究导体中的电流与导体的电阻的关系，要控制电阻的电压不变。故小明在探究过程中
存在的问题是没有控制电压表示数不变。
（2）[2]步骤③改为：断开开关S，改变电阻箱的阻值，闭合开关S，移动滑动变阻器的滑片，使电压表示
数保持不变，重复步骤②。
29. 有一实验小组用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，完成如图甲实物电路的连接。（要求：连线不要有交叉）
（ ）（2）闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光
时的电阻，应将滑动变阻器的滑片P向____________（选填“左”或“右”）移；
（3）通过移动滑动变阻器滑片P记录了多组数据，并作出了如图所示的 图像，由图可知小灯泡正常
发光时的电阻为____________ 。
【答案】 ①. ②. 右 ③. 12.5
【解析】
【详解】(1)[1]在实验中，应将灯泡和滑动变阻器串联在电路中；且滑动变阻器应采用“一上一下”的接法，
如图所示；
(2)[2]要让灯泡正常发光，加在它两端的电压应等于它的额定电压，即
，
而题图乙中电压表的示数为 ，根据串联电路中的总电压等于各部分电压之和可知，要使灯泡正常发光，必须让滑动变阻器两端的电压减小，根据串联电路中的分压原理，此时应将滑片P向右端移动；
(3)[3]由题图丙可知，当加在灯泡两端的电压等于
，
对应的电流
，
则灯泡正常发光时的电阻
。
30. 在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如
下表所示．请根据表中数据判断：当电阻R =10Ω 时，电压U =____V．
R/ 2 6 8 12 16 20
U/V 3 5 6 8 10 12
【答案】7
【解析】
【详解】由表格数据可知，U与R成一次函数关系，可设为U=kR+b，
把R=2Ω，U=3V和R=8Ω，U=6V代入可得：
3V=k×2Ω+b，6V=k×8Ω+b，
联立等式可得：k=0.5V/Ω，b=2V，
则有：U=0.5V/Ω×R+2V，
当电阻R=10Ω时，电压：U=0.5V/Ω×R+2V=0.5V/Ω×10Ω+2V=7V.
31. 实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、开关、电阻箱、滑动变阻
器各一个，导线若干。请设计一个实验证明：在串联电路中电流一定时，电阻两端的电压与该电阻的阻值
成正比。
（1）本实验的自变量是：______；
（2）画出实验数据记录表格______。
【答案】 ①. 电阻的阻值 ②. 见解析
【解析】
【详解】（1）[1]本实验探究在串联电路中电流一定时，电阻两端的电压与该电阻的阻值成正比。随着电
阻的变化，电阻两端的电压也会变化，所以自变量是电阻的阻值。（2）[2]实验中需要接入不同阻值的电阻，用电压表测量出电阻两端的电压，为了获得普遍的规律，应多
次测量，实验表格如下所示：
实验次数 电阻阻值R/Ω 电流I/A 电压U/V
1
2
3
32. 小阳认为：将两个定值电阻连入电路，阻值大的电阻两端电压一定大。请你自选器材设计一个实验证
明他的观点是错误的。要求：简要说明实验步骤和实验结论。
【答案】见解析
【解析】
【详解】实验步骤：将两定值电阻并联后连入电路，用电压表分别测量两定值电阻两端的电压。
实验结论：阻值大的电阻两端电压与阻值小的电阻两端电压相同，因此小阳的观点是错误的
四、科普阅读题（共4分）
33. 阅读短文，回答问题．
电容式触摸屏
现在，智能手机、平板电脑等数码移动设备，都使用触摸屏，触摸屏是通过传感器来感知物体在屏上的运
动，目前触摸屏大多采用电容式触摸屏．
电容通常就是由两片相距很近的导电极板组成．电容式触摸屏是一块多层复合玻璃，在夹层中涂有具有导
电性且透明的薄膜材料．当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传
递到触摸屏上．通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置，进而感知手
指在屏上的运动轨迹．如果较厚的绝缘材料把手指与导电薄膜之间隔离，无法形成有效电容，就不能正常
操作触摸屏了．
（1）电容式触摸屏夹层中的薄膜材料是________（选填“导体”或“绝缘体”）．通过触摸屏周边分布
的电极检测_______的变化，可感知手指的运动轨迹．
（2）冬天，戴上厚厚的绝缘材料做成的保暖手套，不能正常操作电容式触摸屏的原因是________．要制
作一副保暖触摸屏手套，你的方法是________________________．
【答案】 ①. 导体 ②. 电荷分布 ③. 无法形成有效电容 ④. 在保暖手套中植入金属导体
【解析】
【详解】（1）由“当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传递到
触摸屏上．”知，薄膜材料能够导电，属于导体；由“通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置，进而感知手指在屏上的运动轨迹”知，通过触摸屏周边分布的电极检测电荷分
布的变化，可感知手指的运动轨迹；
（2）由于保暖手套是绝缘的，手指虽然接触触摸屏，但绝缘手套把手指与导电薄膜之间隔离，无法形成
有效电容，就不能正常操作触摸屏了．要制作一副保暖触摸屏手套，可以在手套材料中植入金属导线，手
套就变成导体了．
五、计算题（每题4分共16分）（在电路图上标明已知）
34. 如图所示，电源两端电压 保持不变，电阻 的阻值为 ，电阻 的阻值为 。当开关S闭合
时，电压表示数为 。求：
（1）电流表的示数 ；
（2）电源两端的电压 。
【答案】（1）0.5A；（2）8V
【解析】
【详解】解：（1）由图可知，该电路为串联电路，电压表测R 的电压，电流表测电路中的电流，串联电
1
路电流处处相等，由 可得电流表示数为
（2）由 可得，电源两端的电压
答：（1）电流表的示数为0.5A；
（2）电源两端的电压为8V。35. 如图所示的电路，电路两端的电压 保持不变，电阻 的阻值是60Ω。当开关S、S 闭合时，电流表
1
的示数是0.6A；当开关S闭合、S 断开时，电流表的示数是0.4A。求：电源电压和电阻 的阻值？
1
【答案】12V，30Ω
【解析】
【详解】解：由图可知，该电路为并联电路，当开关S、S 闭合时，电流表的示数是0.6A，此时电流表示
1
数为电路中总电流；当开关S闭合、S 断开时，电流表的示数是0.4A，此时电流表示数为通过R 的电流。
1 2
根据并联电路电流规律，通过R 的电流
1
根据并联电路电压规律可得
R 的阻值
2
答：电源电压和电阻R 的阻值分别为12V和30Ω。
2
36. 如图所示的电路，电阻R 的阻值是30Ω，当开关S闭合时，电流表A 的示数是0.6A，电流表A的示
2 1
数是1.0A，求：
（1）电阻R 的阻值；
1
（2）通电30秒钟，电流通过电阻R 所做的电功W。
2 2
【答案】（1）20Ω；（2）144J【解析】
【详解】解：（1）因并联电路中干路电流等于各支路电流之和，所以，通过R 的电流为
2
I=I−I=1.0A−0.6A=0.4A
2 1
因并联电路中各支路两端的电压相等，所以，根据欧姆定律的计算公式可得，电源电压为
U=U=IR=0.4A×30Ω=12V
2 2 2
则电阻R 的阻值
1
（2）通电30秒钟，根据电功的计算公式可得，电流通过电阻R 所做的电功为
2
W=UI t=12V×0.4A×30s=144J
2 2
答：（1）电阻R 的阻值为20Ω；
1
（2）通电30秒钟，电流通过电阻R 所做的电功为144J。
2
37. 如图所示，电阻 的阻值为 。当开关S闭合时，电压表示数为2V，电流表示数为0.5A。求：
（1）电源电压；
（2）电阻 消耗的电功率 。
【答案】（1）6V；（2）1W
【解析】
【详解】解：（1）由图可知，该电路为串联电路，电压表测R 两端的电压，电流表测电路中的电流。R
2 1
两端的电压
根据串联电路电压规律可得
（2）电阻R 消耗的电功率
2答：（1）电源电压为6V；
（2）电阻R 消耗的电功率为1W。
2
