模型47 直流电路的动态变化模型
最新高考题

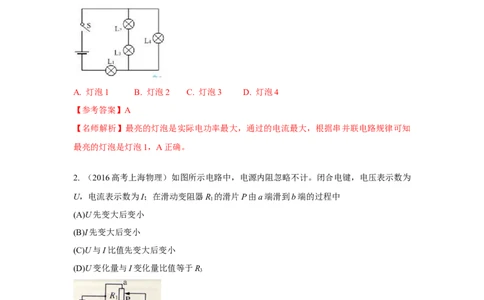

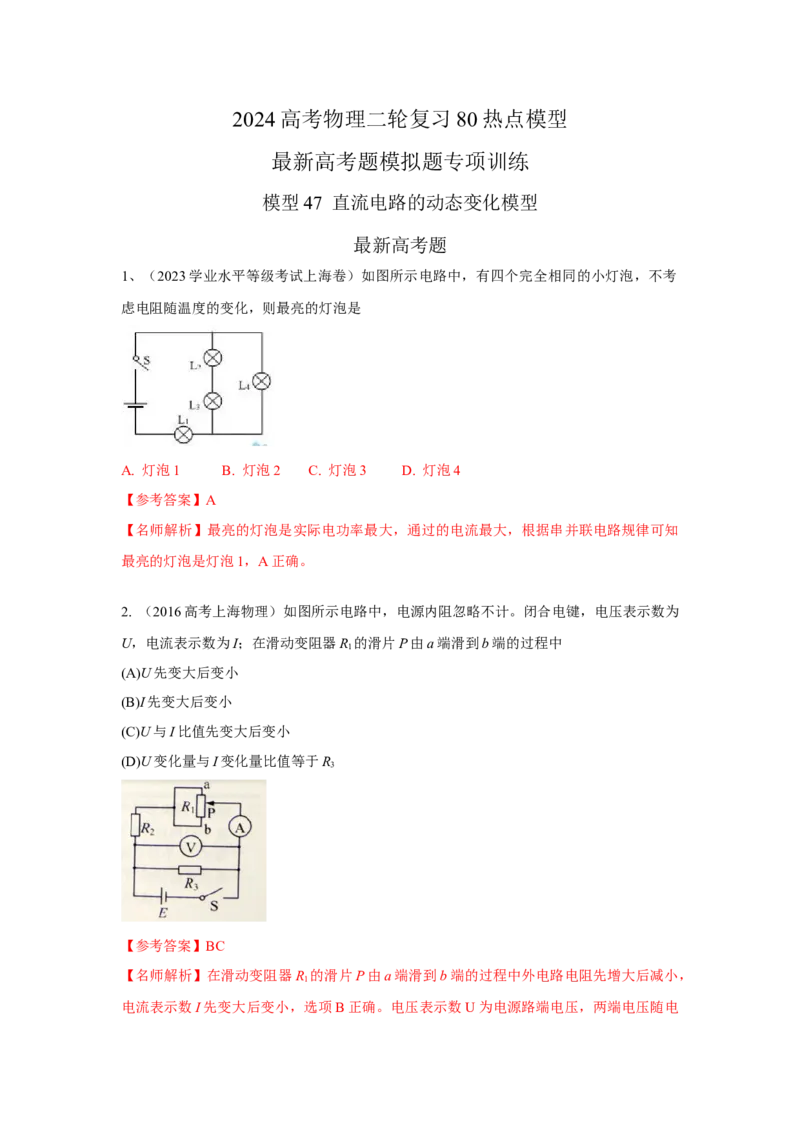

1、（2023学业水平等级考试上海卷）如图所示电路中，有四个完全相同的小灯泡，不考
虑电阻随温度的变化，则最亮的灯泡是
A. 灯泡1 B. 灯泡2 C. 灯泡3 D. 灯泡4
【参考答案】A
【名师解析】最亮的灯泡是实际电功率最大，通过的电流最大，根据串并联电路规律可知
最亮的灯泡是灯泡1，A正确。
2. （2016高考上海物理）如图所示电路中，电源内阻忽略不计。闭合电键，电压表示数为
U，电流表示数为I；在滑动变阻器R 的滑片P由a端滑到b端的过程中
1
(A)U先变大后变小
(B)I先变大后变小
(C)U与I比值先变大后变小
(D)U变化量与I变化量比值等于R
3
【参考答案】BC
【名师解析】在滑动变阻器R 的滑片P由a端滑到b端的过程中外电路电阻先增大后减小，
1
电流表示数I先变大后变小，选项B正确。电压表示数U为电源路端电压，两端电压随电源输出电流的增大而减小，所以电压表示数先减小后增大，选项A错误。U与I比值为R1
和R2组成的电路部分的电阻值，该部分电路电阻先增大后减小，所以 U与I比值先变大后
变小，选项C正确。U变化量与I变化量比值等于R 和电源内阻并联值，选项D错误。
3
最新模拟题

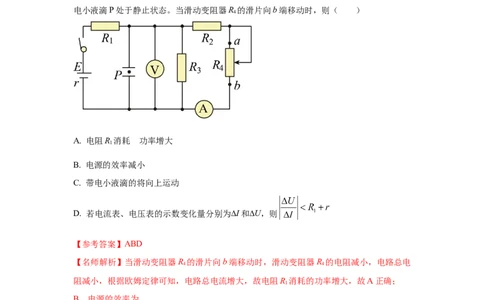

1. .(2024湖北黄冈 外国语学校质检)如图所示，电路中E、r为电源的电动势和内电阻，
R、R、R 为定值电阻，电压表和电流表均为理想电表，开关闭合时，平行金属板中一带
1 2 3
电小液滴P处于静止状态。当滑动变阻器R 的滑片向b端移动时，则（ ）
4
的
A. 电阻R 消耗 功率增大
1
B. 电源的效率减小
C. 带电小液滴的将向上运动
D. 若电流表、电压表的示数变化量分别为∆I和∆U，则
【参考答案】ABD
【名师解析】当滑动变阻器R 的滑片向b端移动时，滑动变阻器R 的电阻减小，电路总电
4 4
阻减小，根据欧姆定律可知，电路总电流增大，故电阻R 消耗的功率增大，故A正确；
1
B．电源的效率为
电路总电流增大，可知电源的效率减小，故B正确；
C．电路总电流增大，电源内阻和 两端的电压增大，可知电容器两端的电压减小，两极
板间电场强度减小，带电小液滴所受电场力小于重力，带电小液滴的将向下运动，故 C错
误；根据电路可知
电容器两端的电压减小，可知通过R 的电流减小，电路总电流增大，可知通过R 的电流增
3 2
大，且满足
根据闭合电路的欧姆定律
可得
故
故D正确。

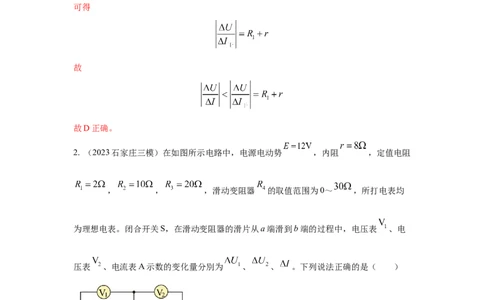

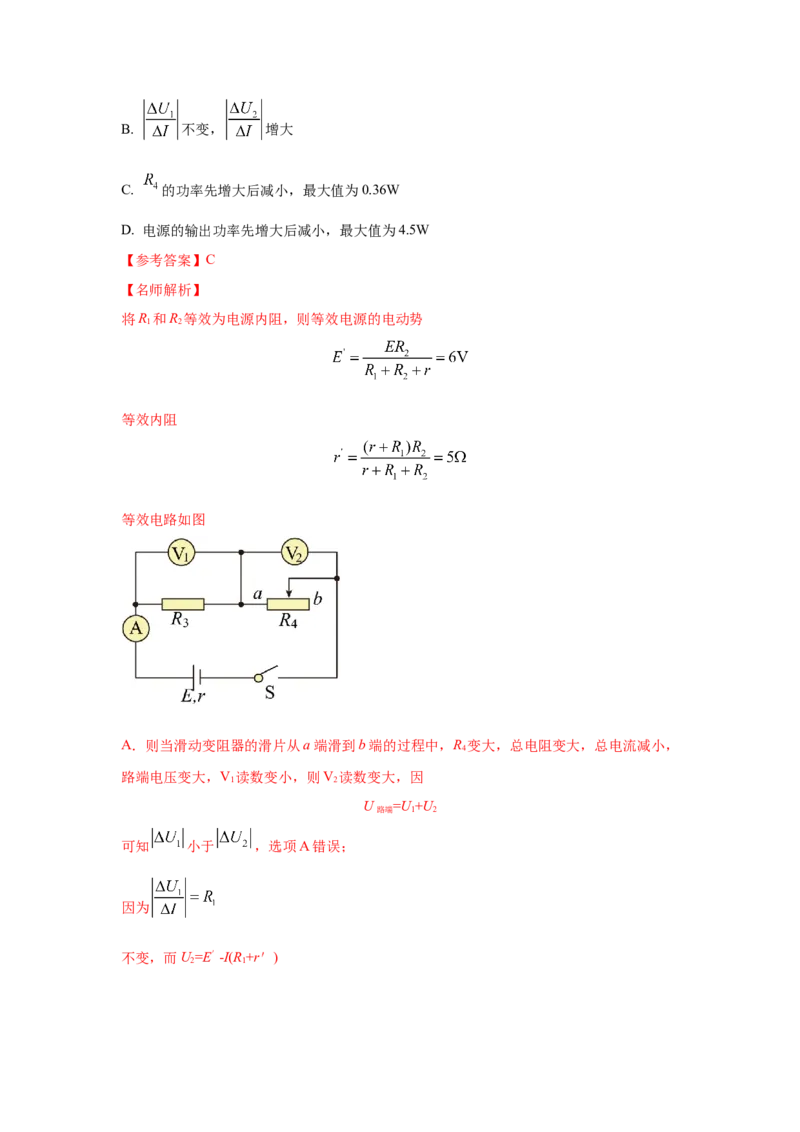

2. （2023石家庄三模）在如图所示电路中，电源电动势 ，内阻 ，定值电阻
， ， ，滑动变阻器 的取值范围为0～ ，所打电表均
为理想电表。闭合开关S，在滑动变阻器的滑片从a端滑到b端的过程中，电压表 、电
压表 、电流表A示数的变化量分別为 、 、 。下列说法正确的是（ ）
A. 大于B. 不变， 增大
C. 的功率先增大后减小，最大值为0.36W
D. 电源的输出功率先增大后减小，最大值为4.5W
【参考答案】C
【名师解析】

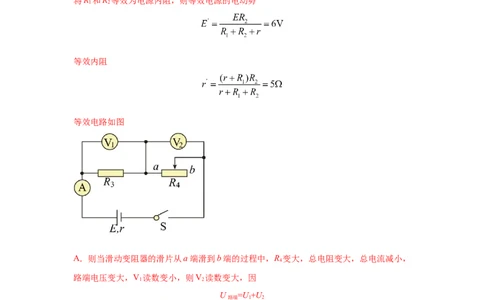

将R 和R 等效为电源内阻，则等效电源的电动势
1 2
等效内阻
等效电路如图
A．则当滑动变阻器的滑片从a端滑到b端的过程中，R 变大，总电阻变大，总电流减小，
4
路端电压变大，V 读数变小，则V 读数变大，因
1 2
U =U+U
路端 1 2
可知 小于 ，选项A错误；
因为
不变，而U=E＇-I(R+r＇)
2 1可知 不变，选项B错误；
将R 等效为新电源的内阻，内阻为
3
当外电路电阻等于电源内阻时输出功率最大，则当滑动变阻器的滑片从a端滑到b端的过
程中，电阻从0增加到30Ω，可知 的功率先增大后减小，当R=25Ω时功率最大，最大
4
值为
选项C正确；
当滑动变阻器的滑片在a端时，电源E的外电阻为 ，当滑动变阻器的滑片在b端时，
电源E的外电阻为 ，电源E的内阻 ，则滑动变阻器的滑片从a端滑到b端的
过程中，电源的输出功率一直减小，选项D错误。
。
3. (2023天津一中质检) 如图所示电路中，合上开关S后，电压表和电流表的读数分别为
U、I，定值电阻R 消耗的功率为P，电容器所带的电荷量为Q，两电表均为理想电表，当
2
滑动变阻器的滑片向右移动时，下列有关物理量之间变化关系图象正确的是（ ）A. B.
C.
D.
【参考答案】C
【名师解析】
由闭合电路欧姆定律可得电压表读数
图形是向下倾斜的直线，故A错误；
的
当滑动变阻器 滑片向右移动，则R 减小，电流I变大，根据
1
可知P-I图形是开口向上的抛物线的一部分，故B错误；
电容器电量
图形是向下倾斜的直线，故C正确；
由 可知
图形是过原点的倾斜直线，故D错误。
4. （2023湖南新高考联盟第一次联考）如图所示电路中，电源电动势 ，内阻
，定值电阻 ， ， ；滑动变阻器 的取值范围为。闭合开关S，调节滑动变阻器的滑片，使 取不同的阻值接入电路，则下列说
法正确的是（ ）
A. 时，定值电阻 消耗的功率最大，为
B. 时，电源内阻消耗的功率最小，为
C. 时， 消耗的功率最大，为
D. 时，电源的效率最高，为90％
【参考答案】C
【名师解析】
时，外电阻最小，总电流最大，则定值电阻 消耗的功率最大，此时并联部分的
总阻值为
由闭合电路欧姆定律得干路电流为
则定值电阻 消耗的功率为故A错误；
B．当电源内阻消耗的功率最小时，由
知此时电路中的总电流最小，对应的外电阻最大，故当 时，总的外电阻并未达最
大值，故B错误；
的

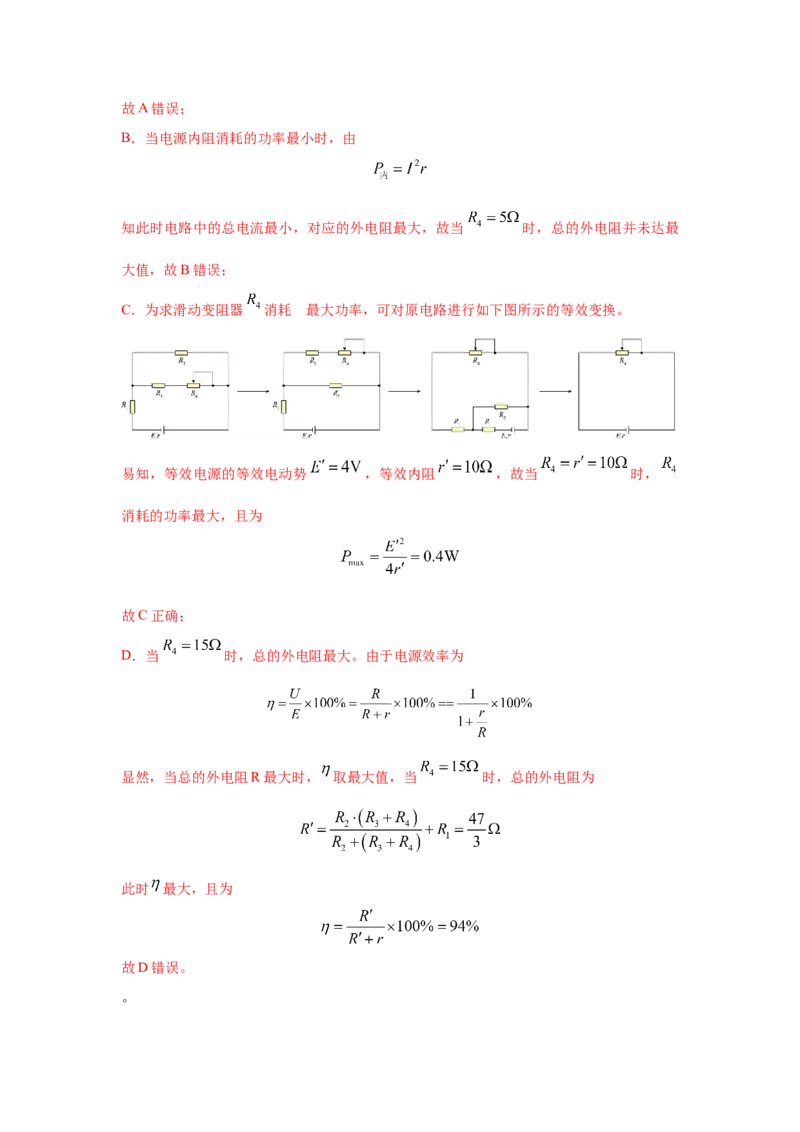

C．为求滑动变阻器 消耗 最大功率，可对原电路进行如下图所示的等效变换。
易知，等效电源的等效电动势 ，等效内阻 ，故当 时，
消耗的功率最大，且为
故C正确；
D．当 时，总的外电阻最大。由于电源效率为
显然，当总的外电阻R最大时， 取最大值，当 时，总的外电阻为
此时 最大，且为
故D错误。
。5. （2023广东汕头实验中学质检）如图所示，电源内阻不可忽略，R 为电阻箱，R 为半导
1 2
体热敏电阻，阻值随温度的升高而减小，C为电容器，闭合开关S，电路达到稳定时，带
电油滴悬浮在两板之间静止不动，电压表为理想电表，则下列判断不正确的是（ ）
A. 若R 不变，当温度降低时电压表的示数减小
1
B. 若R 不变，当温度降低时油滴向上移动
1
C. 若温度不变，当电阻箱R 的阻值增大时，电容器C的电荷量减少
1
D. 若R 不变，温度不变，当电容器C两极板间的距离增大时油滴向下移动
1
【参考答案】A
【名师解析】
当温度降低时R 增大，R 增大，根据闭合电路欧姆定律知I 减小，路端电压
2 总 总
U=E-I r
总
可知路端电压增大，电压表的读数增大，故A错误；
B．电容器的电压
U =E-I （r＋R）
C 总 1
增大，场强增大，油滴向上移动，故B正确；
C．若环境温度不变，R 阻值不变，当电阻箱R 的阻值增大时，R 增大，根据闭合电路欧
2 1 总
姆定律知I 减小，电容器的电压
总
U =I R
C 总 2
U 减小，电容器C的带电荷量
C
Q=U C
C
可知电荷量减少，故C正确；
D．若R 不变，温度不变，电容器C两极板间的电压不变，当电容器C两极板间的距离增
1
大时
电场强度减小，油滴向下移动，故D正确；
由于本题选择错误的，故选A。6. （2023湖南邵阳二模）如图所示，电源电动势为 、内阻为 ，定值电阻 在干路上，
定值电阻 与可变电阻 串联后再并联在定值电阻 的两端。当可变电阻 的滑片
向下滑动时，定值电阻 、 、 中电流变化量的大小分别是 、 、 。下列
说法中正确的是（ ）
A. 定值电阻 两端的电压增大
B. 定值电阻 消耗的电功率减小
C.
D.
【参考答案】ABD
【名师解析】
当可变电阻 的滑片 向下滑动时， 的阻值减小，电路的总电阻减小，总电流变大，
定值电阻 两端的电压增大，内阻上的电压也增加，则并联支路的电压减小，即定值电阻
消耗的电功率减小，选项AB正确；
CD．因
I=I+I
1 2 3
因I 变大，I 减小，I 变大，则
1 2 3选项C错误，D正确。

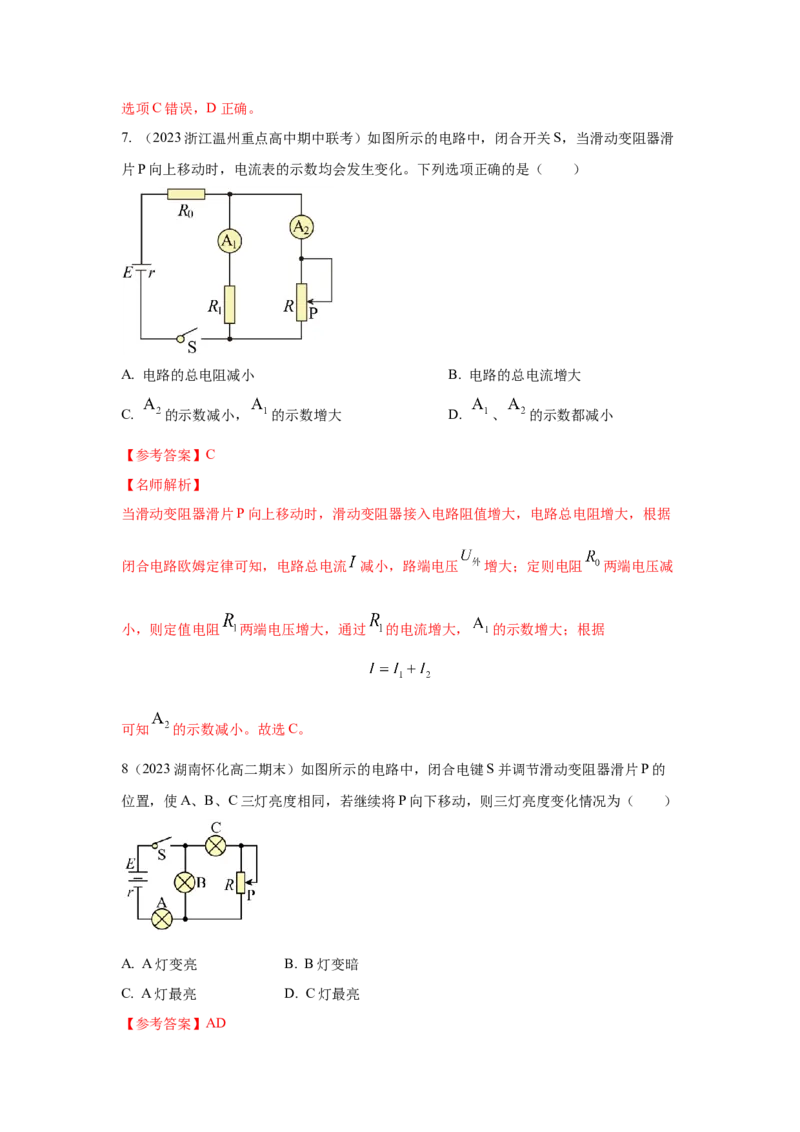

7. （2023浙江温州重点高中期中联考）如图所示的电路中，闭合开关S，当滑动变阻器滑
片P向上移动时，电流表的示数均会发生变化。下列选项正确的是（ ）
A. 电路的总电阻减小 B. 电路的总电流增大
C. 的示数减小， 的示数增大 D. 、 的示数都减小
【参考答案】C
【名师解析】
当滑动变阻器滑片P向上移动时，滑动变阻器接入电路阻值增大，电路总电阻增大，根据
闭合电路欧姆定律可知，电路总电流 减小，路端电压 增大；定则电阻 两端电压减
小，则定值电阻 两端电压增大，通过 的电流增大， 的示数增大；根据
可知 的示数减小。故选C。
8（2023湖南怀化高二期末）如图所示的电路中，闭合电键S并调节滑动变阻器滑片P的
位置，使A、B、C三灯亮度相同，若继续将P向下移动，则三灯亮度变化情况为（ ）
A. A灯变亮 B. B灯变暗
C. A灯最亮 D. C灯最亮
【参考答案】AD【名师解析】
将变阻器滑片P向下移动时，接入电路的电阻减小，外电路总电阻减小，根据全电路欧姆
定律得知，总电流 增大，则A灯变亮。故A正确，C错误；
并联部分的电压
E、 、r不变， 增大， 减小，B灯变暗。通过C灯的电流
I增大， 减小，则 增大，C灯变亮。A灯中电流， ，由于 减小，
增大， 增大，所以C灯电流的增加量大于A灯的增加量，C灯最亮。故B错误，D正
确。

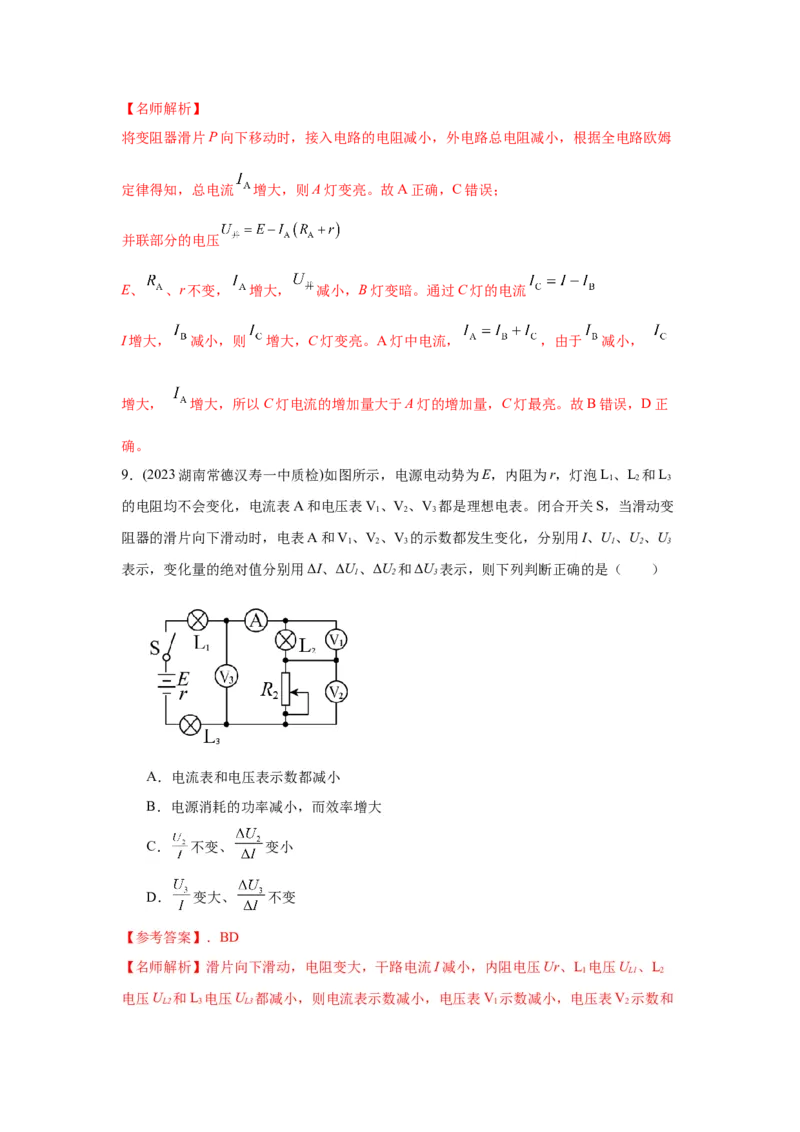

9．(2023湖南常德汉寿一中质检)如图所示，电源电动势为E，内阻为r，灯泡L、L 和L
1 2 3
的电阻均不会变化，电流表A和电压表V、V、V 都是理想电表。闭合开关S，当滑动变
1 2 3
阻器的滑片向下滑动时，电表A和V、V、V 的示数都发生变化，分别用I、U、U、U
1 2 3 1 2 3
表示，变化量的绝对值分别用ΔI、ΔU、ΔU 和ΔU 表示，则下列判断正确的是（ ）
1 2 3
A．电流表和电压表示数都减小
B．电源消耗的功率减小，而效率增大
C． 不变、 变小
D． 变大、 不变
【参考答案】．BD
【名师解析】滑片向下滑动，电阻变大，干路电流I减小，内阻电压Ur、L 电压U 、L
1 L1 2
电压U 和L 电压U 都减小，则电流表示数减小，电压表V 示数减小，电压表V 示数和
L2 3 L3 1 2电压表V 示数都增大，A项错误；电源的功率P=EI减小，电源的效率
3
其随外电路电阻增大而增大，B项正确；
根据欧姆定律可知 ， ，
可知 不变， 变大，又由
可知 变大。根据串联电路特点可知
则
所以 不变，C项错误；
D．根据串联电路特点可知
则
则 不变，D项正确。
10. (2023河南名校联考)如图所示，电源的电动势E＝6 V，内阻r＝1 Ω，电阻R ＝3
1
Ω，R ＝6 Ω，电容器的电容C＝3.6 μF，二极管D一般是由硅或者锗管组成，具有单向导
2
电性，下列判断正确的是( )
A．开关S 闭合、S 断开时和开关S、S 均闭合时，电容器两端电压均为4 V
1 2 1 2
B．开关 S 闭合、S 断开，当合上 S ，待电路稳定以后，电容器上电荷量变化了
1 2 21.8×10－6 C
C．开关S、S 闭合，待电路稳定以后断开S，流过R 的电荷量为9.6×10－6 C
1 2 1 1
D．开关S、S 闭合，待电路稳定以后断开S，流过R 的电荷量为1.44×10－5 C
1 2 1 1
【参考答案】BC
【名师解析】 设开关S 闭合、S 断开时，电容器两端的电压为U ，干路电流为I ，
1 2 1 1
根据闭合电路欧姆定律有：
I＝＝ A＝1.5 A
1
U＝IR＝1.5×3 V＝4.5 V
1 1 1
设合上开关S 后，电容器两端电压为U，干路电流为I，根据闭合电路欧姆定律有
2 2 2
I＝＝ A＝2 A
2
U＝I＝2× V＝4 V
2 2
所以电容器上电荷量减少了ΔQ＝(U －U)C＝(4.5－4)×3.6×10－6 C＝1.8×10－6 C，
1 2
故选项A错误，B正确；
合上S、S 后，电容器上的电荷量为：Q＝CU＝3.6×10－6×4 C＝1.44×10－5 C
1 2 2
再断开S 后，流过R 和R 的电流与阻值成反比，故流过电阻的电荷量与阻值成反
1 1 2
比。
故流过电阻R 的电荷量为Q＝Q＝9.6×10－6 C，故选项C正确，D错误。
1 1
【名师点拨】动态电路问题的处理方法
(1)电路动态分析
(2)程序法分析动态电路
(3)含容电路的分析
11.（2023山东潍坊三校联考）如图所示的电路中，电表可视为理想电表，电源电动势
E=12V，内阻r=1 ，R 和R 为定值电阻，Rp为可变电阻，当开关闭合后，电压表V 示数
1 2 1
为10V，电流表A 示数为0.5A，则下列说法中正确的是（ ）
1A. R=3
1
B. Rp不变时，V 的读数与A 读数之比等于R
1 2 3
C. Rp改变时，V 读数的变化量的绝对值与A 读数变化量的绝对值的比值是4
1 1
D. 滑动变阻器滑片向左移动，则两电流表示数均增大
【参考答案】ABC
【名师解析】
根据闭合电路欧姆定律有
代入数据解得
所以A正确；
Rp不变时，V 的读数与A 读数之比等于R，所以B正确；
1 2 3
根据闭合电路欧姆定律有
则有
所以Rp改变时，V 读数的变化量的绝对值与A 读数变化量的绝对值的比值是4 ，则C
1 1
正确；
滑动变阻器滑片向左移动，滑动变阻器阻值变大，则整个电路的总电阻变大，根据
则A 读数变小，所以D错误；
