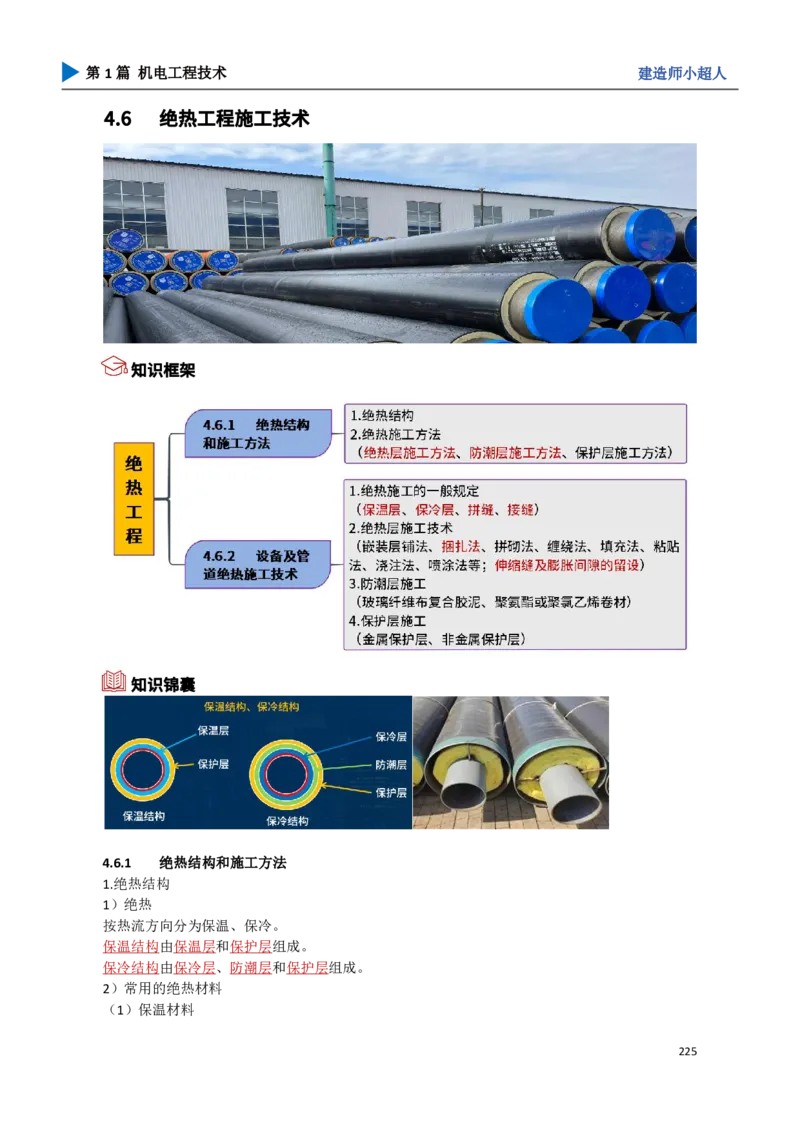

4.6 绝热工程施工技术

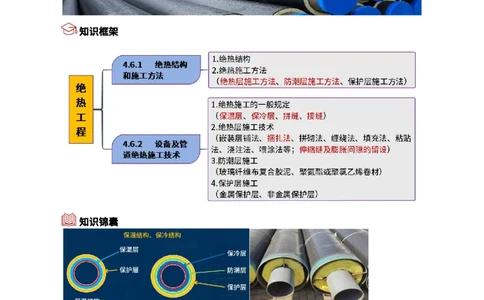

知识框架
知识锦囊
4.6.1 绝热结构和施工方法
1.绝热结构
1）绝热
按热流方向分为保温、保冷。
保温结构由保温层和保护层组成。
保冷结构由保冷层、防潮层和保护层组成。
2）常用的绝热材料
（1）保温材料
225第1篇 机电工程技术 建造师小超人
例如：硅酸钙制品、复合硅酸盐制品、岩棉制品、矿渣棉制品、玻璃棉制品、硅酸铝棉及其制品、
硅酸镁纤维毯。
（2）保冷材料
例如：柔性泡沫橡塑制品、硬质聚氨酯泡沫塑料制品、泡沫玻璃制品、
聚异氰脲酸酯等。

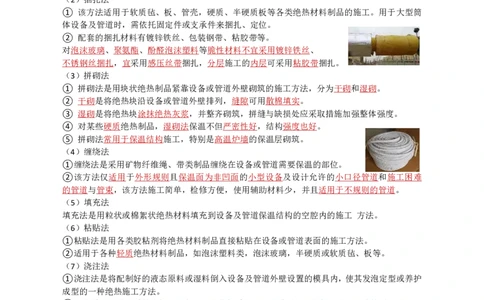

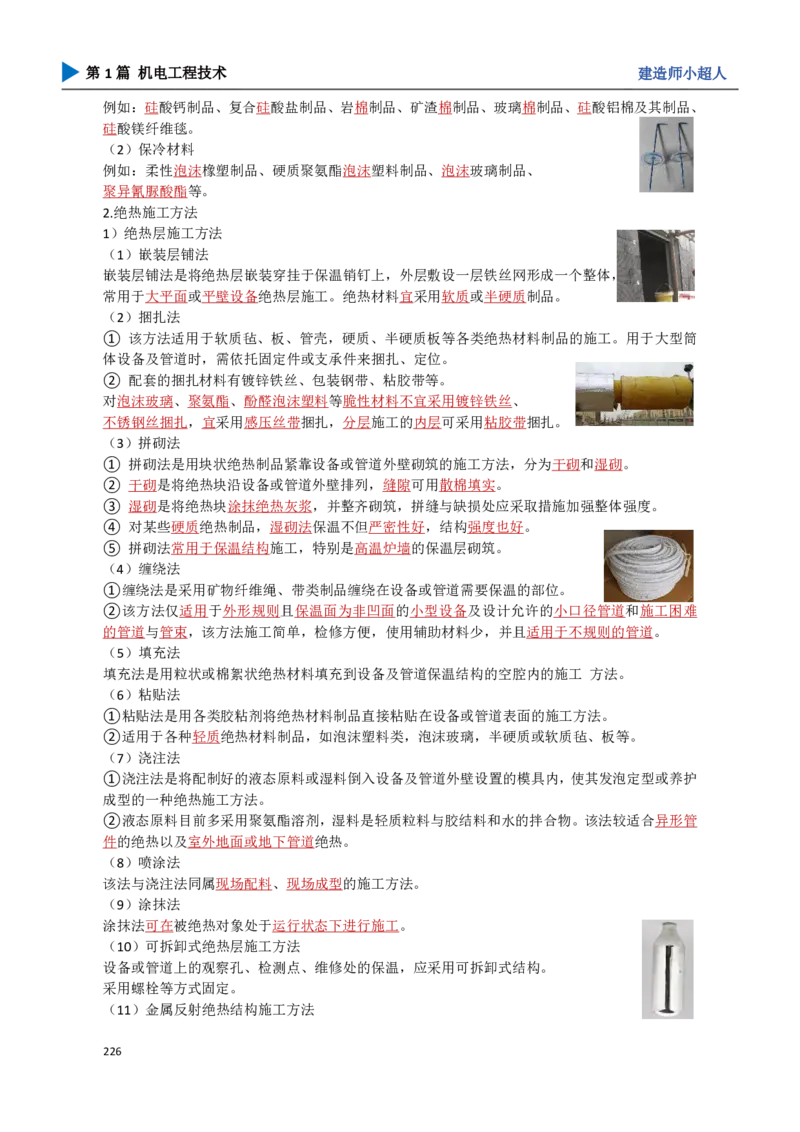

2.绝热施工方法
1）绝热层施工方法
（1）嵌装层铺法
嵌装层铺法是将绝热层嵌装穿挂于保温销钉上，外层敷设一层铁丝网形成一个整体，
常用于大平面或平壁设备绝热层施工。绝热材料宜采用软质或半硬质制品。
（2）捆扎法
① 该方法适用于软质毡、板、管壳，硬质、半硬质板等各类绝热材料制品的施工。用于大型筒
体设备及管道时，需依托固定件或支承件来捆扎、定位。
② 配套的捆扎材料有镀锌铁丝、包装钢带、粘胶带等。
对泡沫玻璃、聚氨酯、酚醛泡沫塑料等脆性材料不宜采用镀锌铁丝、
不锈钢丝捆扎，宜采用感压丝带捆扎，分层施工的内层可采用粘胶带捆扎。
（3）拼砌法
① 拼砌法是用块状绝热制品紧靠设备或管道外壁砌筑的施工方法，分为干砌和湿砌。
② 干砌是将绝热块沿设备或管道外壁排列，缝隙可用散棉填实。
③ 湿砌是将绝热块涂抹绝热灰浆，并整齐砌筑，拼缝与缺损处应采取措施加强整体强度。
④ 对某些硬质绝热制品，湿砌法保温不但严密性好，结构强度也好。
⑤ 拼砌法常用于保温结构施工，特别是高温炉墙的保温层砌筑。
（4）缠绕法
①缠绕法是采用矿物纤维绳、带类制品缠绕在设备或管道需要保温的部位。
②该方法仅适用于外形规则且保温面为非凹面的小型设备及设计允许的小口径管道和施工困难
的管道与管束，该方法施工简单，检修方便，使用辅助材料少，并且适用于不规则的管道。
（5）填充法
填充法是用粒状或棉絮状绝热材料填充到设备及管道保温结构的空腔内的施工 方法。
（6）粘贴法
①粘贴法是用各类胶粘剂将绝热材料制品直接粘贴在设备或管道表面的施工方法。
②适用于各种轻质绝热材料制品，如泡沫塑料类，泡沫玻璃，半硬质或软质毡、板等。
（7）浇注法
①浇注法是将配制好的液态原料或湿料倒入设备及管道外壁设置的模具内，使其发泡定型或养护
成型的一种绝热施工方法。
②液态原料目前多采用聚氨酯溶剂，湿料是轻质粒料与胶结料和水的拌合物。该法较适合异形管
件的绝热以及室外地面或地下管道绝热。
（8）喷涂法
该法与浇注法同属现场配料、现场成型的施工方法。
（9）涂抹法
涂抹法可在被绝热对象处于运行状态下进行施工。
（10）可拆卸式绝热层施工方法
设备或管道上的观察孔、检测点、维修处的保温，应采用可拆卸式结构。
采用螺栓等方式固定。
（11）金属反射绝热结构施工方法
226第1篇 机电工程技术 建造师小超人
利用高反射、低辐射的金属材料（如铝箔、抛光不锈钢、电镀板等）组成的绝热结构称为金属反
射绝热结构。该类结构主要采用焊接或铆接方式施工。
2）防潮层施工方法
（1）涂抹法
（2）捆扎法
把防潮薄膜与片材敷于绝热层表面，再用捆扎材料将其扎紧，并辅以胶粘剂与密封剂将其封严的
一种防潮层施工方法。如聚氨酯或聚氯乙烯卷材采用螺旋形缠绕或平铺于绝热层表面。
3）保护层施工方法
（1）金属保护层安装方法
采用金属保护层如镀锌薄钢板或铝合金薄板紧贴在绝热层或防潮层上的方法。
（2）非金属保护层安装方法
采用非金属保护层如复合制品板紧贴在绝热层或防潮层上的方法。
总结：
绝热层施工方法 防潮层施工方法
1.嵌装层铺法 2.捆扎法 3.拼砌法 1.涂抹法
4.缠绕法 5.填充法 6.粘贴法 2.捆扎法
7.浇注法 8.喷涂法 9.涂抹法
10.可拆卸式绝热层施工方法 11.金属反射绝热结构施工方法

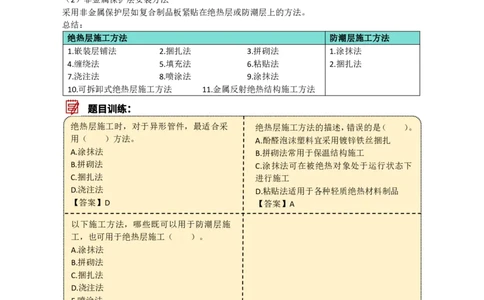

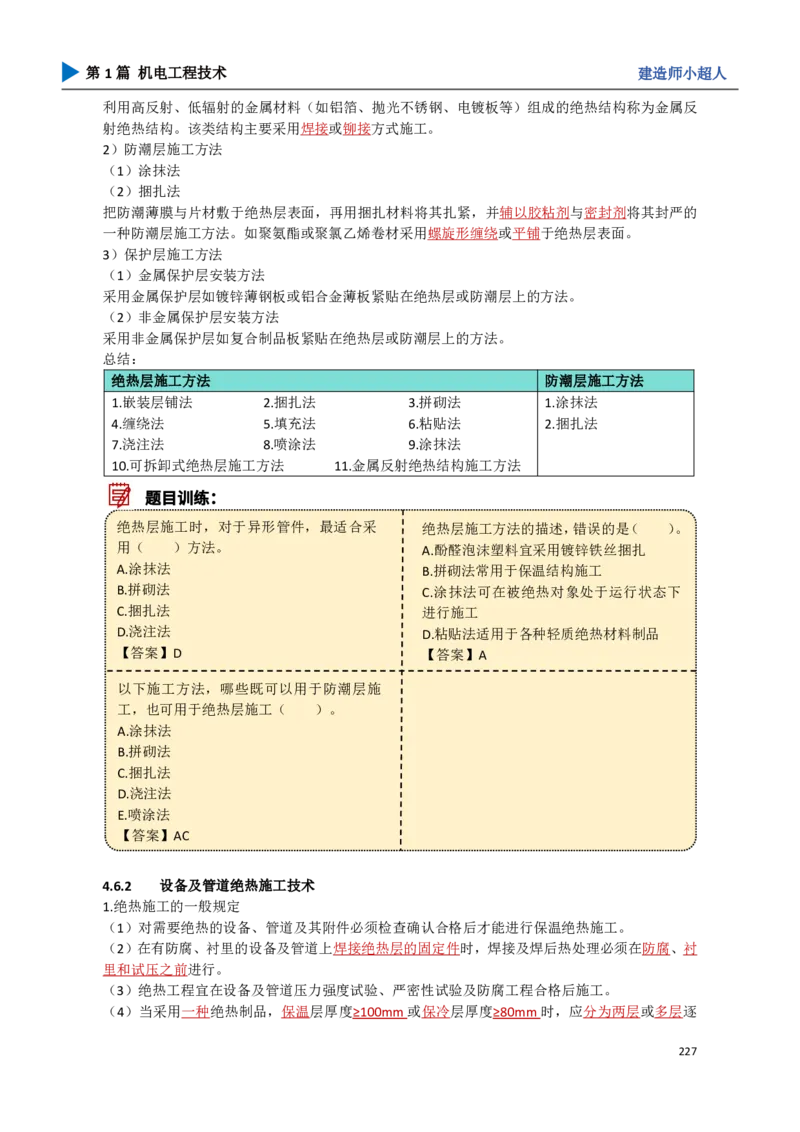

题目训练：
绝热层施工时，对于异形管件，最适合采 绝热层施工方法的描述，错误的是（ ）。
用（ ）方法。 A.酚醛泡沫塑料宜采用镀锌铁丝捆扎
A.涂抹法 B.拼砌法常用于保温结构施工
B.拼砌法 C.涂抹法可在被绝热对象处于运行状态下
C.捆扎法 进行施工
D.浇注法 D.粘贴法适用于各种轻质绝热材料制品
【答案】D 【答案】A
以下施工方法，哪些既可以用于防潮层施
工，也可用于绝热层施工（ ）。
A.涂抹法
B.拼砌法
C.捆扎法
D.浇注法
E.喷涂法
【答案】AC
4.6.2 设备及管道绝热施工技术
1.绝热施工的一般规定
（1）对需要绝热的设备、管道及其附件必须检查确认合格后才能进行保温绝热施工。
（2）在有防腐、衬里的设备及管道上焊接绝热层的固定件时，焊接及焊后热处理必须在防腐、衬
里和试压之前进行。
（3）绝热工程宜在设备及管道压力强度试验、严密性试验及防腐工程合格后施工。
（4）当采用一种绝热制品，保温层厚度≥100mm或保冷层厚度≥80mm时，应分为两层或多层逐
227第1篇 机电工程技术 建造师小超人

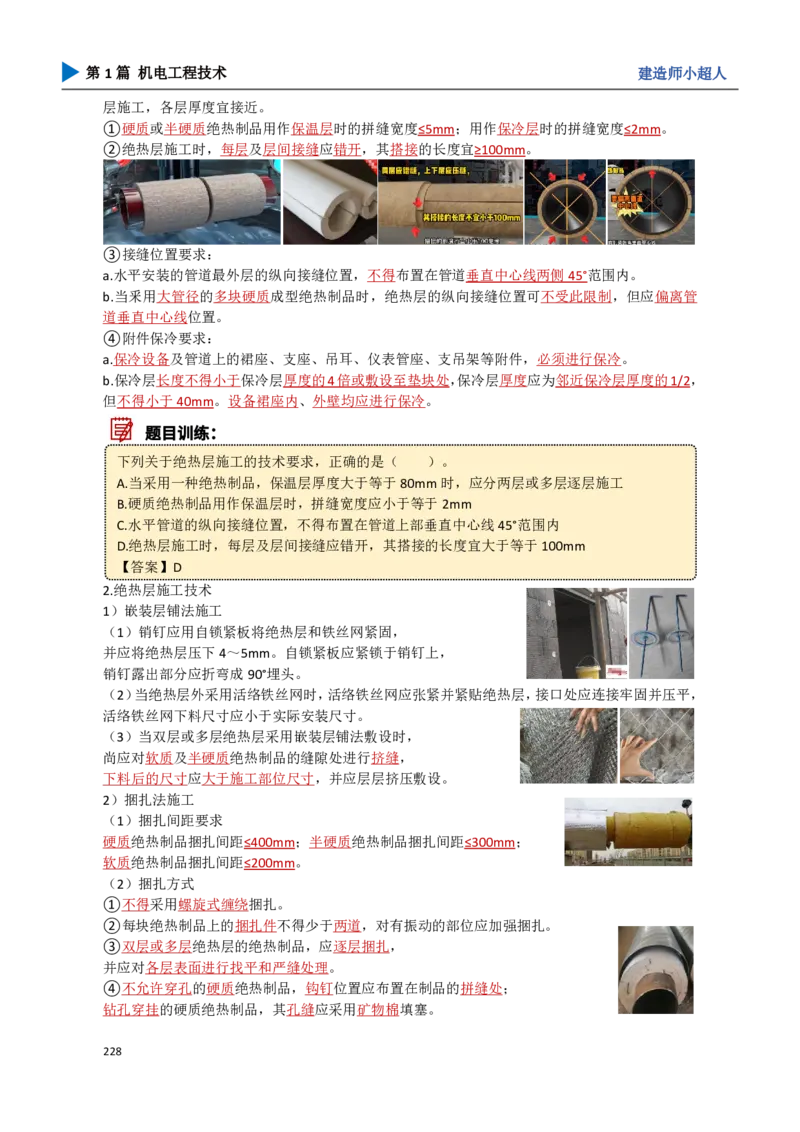

层施工，各层厚度宜接近。
①硬质或半硬质绝热制品用作保温层时的拼缝宽度≤5mm；用作保冷层时的拼缝宽度≤2mm。
②绝热层施工时，每层及层间接缝应错开，其搭接的长度宜≥100mm。
③接缝位置要求：
a.水平安装的管道最外层的纵向接缝位置，不得布置在管道垂直中心线两侧45°范围内。
b.当釆用大管径的多块硬质成型绝热制品时，绝热层的纵向接缝位置可不受此限制，但应偏离管
道垂直中心线位置。

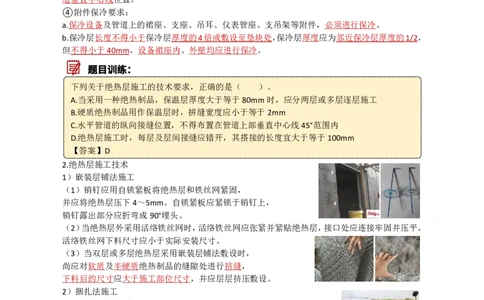

④附件保冷要求：
a.保冷设备及管道上的裙座、支座、吊耳、仪表管座、支吊架等附件，必须进行保冷。
b.保冷层长度不得小于保冷层厚度的4倍或敷设至垫块处，保冷层厚度应为邻近保冷层厚度的1/2，
但不得小于40mm。设备裙座内、外壁均应进行保冷。
题目训练：
下列关于绝热层施工的技术要求，正确的是（ ）。
A.当采用一种绝热制品，保温层厚度大于等于80mm时，应分两层或多层逐层施工
B.硬质绝热制品用作保温层时，拼缝宽度应小于等于2mm
C.水平管道的纵向接缝位置，不得布置在管道上部垂直中心线45°范围内
D.绝热层施工时，每层及层间接缝应错开，其搭接的长度宜大于等于100mm
【答案】D
2.绝热层施工技术
1）嵌装层铺法施工
（1）销钉应用自锁紧板将绝热层和铁丝网紧固，
并应将绝热层压下4～5mm。自锁紧板应紧锁于销钉上，
销钉露出部分应折弯成90°埋头。
（2）当绝热层外采用活络铁丝网时，活络铁丝网应张紧并紧贴绝热层，接口处应连接牢固并压平，
活络铁丝网下料尺寸应小于实际安装尺寸。
（3）当双层或多层绝热层采用嵌装层铺法敷设时，
尚应对软质及半硬质绝热制品的缝隙处进行挤缝，
下料后的尺寸应大于施工部位尺寸，并应层层挤压敷设。
2）捆扎法施工
（1）捆扎间距要求
硬质绝热制品捆扎间距≤400mm；半硬质绝热制品捆扎间距≤300mm；
软质绝热制品捆扎间距≤200mm。
（2）捆扎方式
①不得采用螺旋式缠绕捆扎。
②每块绝热制品上的捆扎件不得少于两道，对有振动的部位应加强捆扎。
③双层或多层绝热层的绝热制品，应逐层捆扎，
并应对各层表面进行找平和严缝处理。
④不允许穿孔的硬质绝热制品，钩钉位置应布置在制品的拼缝处；
钻孔穿挂的硬质绝热制品，其孔缝应采用矿物棉填塞。
228第1篇 机电工程技术 建造师小超人

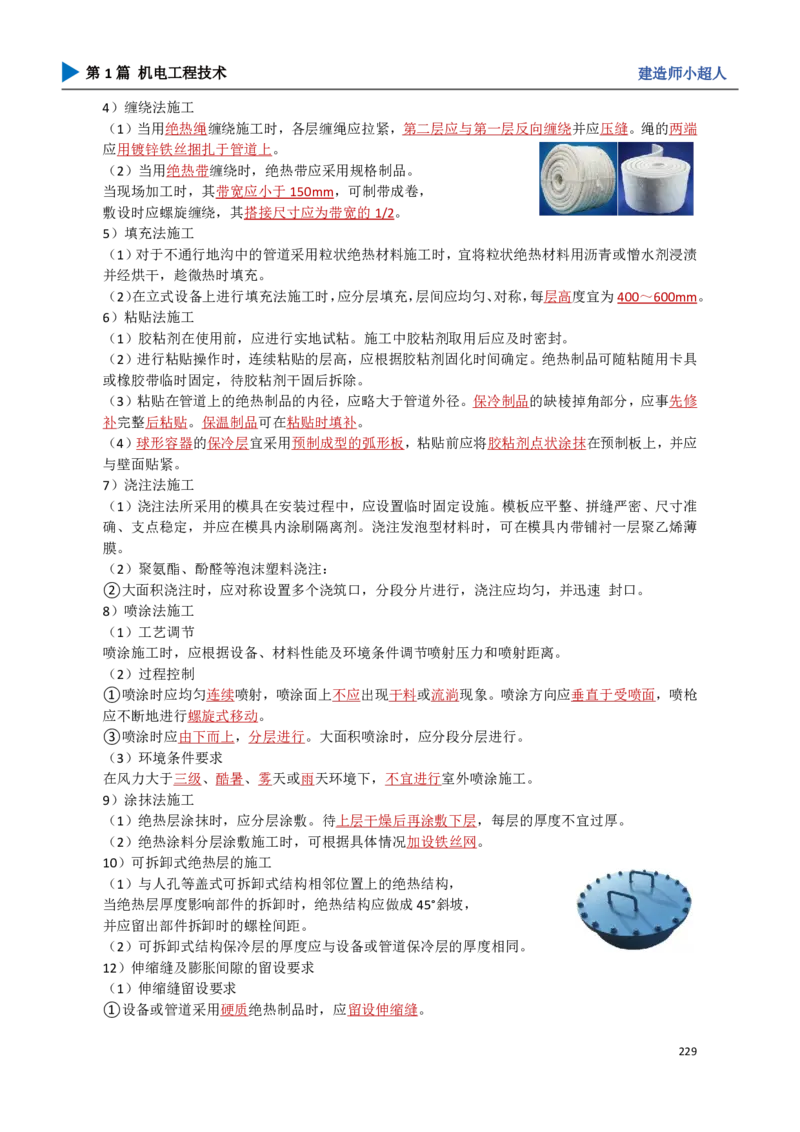

4）缠绕法施工
（1）当用绝热绳缠绕施工时，各层缠绳应拉紧，第二层应与第一层反向缠绕并应压缝。绳的两端
应用镀锌铁丝捆扎于管道上。
（2）当用绝热带缠绕时，绝热带应采用规格制品。
当现场加工时，其带宽应小于150mm，可制带成卷，
敷设时应螺旋缠绕，其搭接尺寸应为带宽的1/2。
5）填充法施工
（1）对于不通行地沟中的管道采用粒状绝热材料施工时，宜将粒状绝热材料用沥青或憎水剂浸渍
并经烘干，趁微热时填充。
（2）在立式设备上进行填充法施工时，应分层填充，层间应均匀、对称，每层高度宜为400～600mm。
6）粘贴法施工
（1）胶粘剂在使用前，应进行实地试粘。施工中胶粘剂取用后应及时密封。
（2）进行粘贴操作时，连续粘贴的层高，应根据胶粘剂固化时间确定。绝热制品可随粘随用卡具
或橡胶带临时固定，待胶粘剂干固后拆除。
（3）粘贴在管道上的绝热制品的内径，应略大于管道外径。保冷制品的缺棱掉角部分，应事先修
补完整后粘贴。保温制品可在粘贴时填补。
（4）球形容器的保冷层宜采用预制成型的弧形板，粘贴前应将胶粘剂点状涂抹在预制板上，并应
与壁面贴紧。
7）浇注法施工
（1）浇注法所采用的模具在安装过程中，应设置临时固定设施。模板应平整、拼缝严密、尺寸准
确、支点稳定，并应在模具内涂刷隔离剂。浇注发泡型材料时，可在模具内带铺衬一层聚乙烯薄
膜。
（2）聚氨酯、酚醛等泡沫塑料浇注：
②大面积浇注时，应对称设置多个浇筑口，分段分片进行，浇注应均匀，并迅速 封口。
8）喷涂法施工
（1）工艺调节
喷涂施工时，应根据设备、材料性能及环境条件调节喷射压力和喷射距离。
（2）过程控制
①喷涂时应均匀连续喷射，喷涂面上不应出现干料或流淌现象。喷涂方向应垂直于受喷面，喷枪
应不断地进行螺旋式移动。
③喷涂时应由下而上，分层进行。大面积喷涂时，应分段分层进行。
（3）环境条件要求
在风力大于三级、酷暑、雾天或雨天环境下，不宜进行室外喷涂施工。
9）涂抹法施工
（1）绝热层涂抹时，应分层涂敷。待上层干燥后再涂敷下层，每层的厚度不宜过厚。
（2）绝热涂料分层涂敷施工时，可根据具体情况加设铁丝网。
10）可拆卸式绝热层的施工
（1）与人孔等盖式可拆卸式结构相邻位置上的绝热结构，
当绝热层厚度影响部件的拆卸时，绝热结构应做成45°斜坡，
并应留出部件拆卸时的螺栓间距。
（2）可拆卸式结构保冷层的厚度应与设备或管道保冷层的厚度相同。

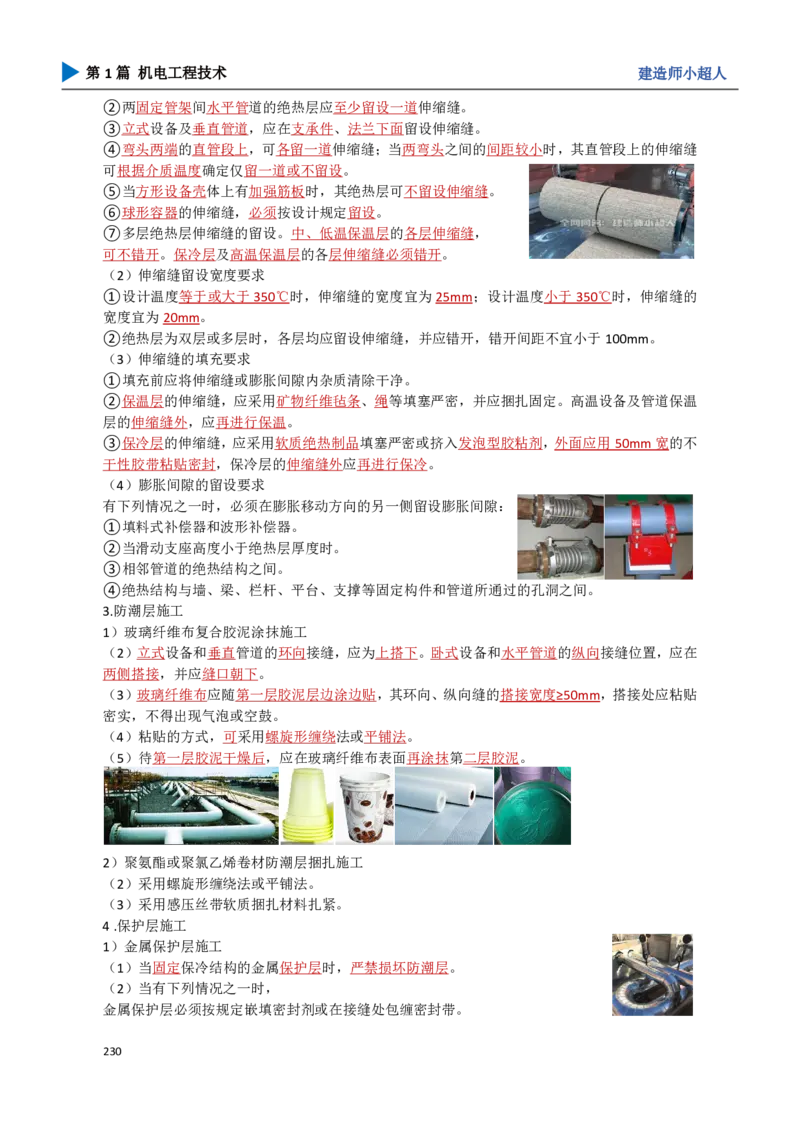

12）伸缩缝及膨胀间隙的留设要求
（1）伸缩缝留设要求
①设备或管道采用硬质绝热制品时，应留设伸缩缝。
229第1篇 机电工程技术 建造师小超人
②两固定管架间水平管道的绝热层应至少留设一道伸缩缝。
③立式设备及垂直管道，应在支承件、法兰下面留设伸缩缝。
④弯头两端的直管段上，可各留一道伸缩缝；当两弯头之间的间距较小时，其直管段上的伸缩缝
可根据介质温度确定仅留一道或不留设。
⑤当方形设备壳体上有加强筋板时，其绝热层可不留设伸缩缝。
⑥球形容器的伸缩缝，必须按设计规定留设。
⑦多层绝热层伸缩缝的留设。中、低温保温层的各层伸缩缝，
可不错开。保冷层及高温保温层的各层伸缩缝必须错开。
（2）伸缩缝留设宽度要求
①设计温度等于或大于350℃时，伸缩缝的宽度宜为25mm；设计温度小于350℃时，伸缩缝的
宽度宜为20mm。
②绝热层为双层或多层时，各层均应留设伸缩缝，并应错开，错开间距不宜小于100mm。
（3）伸缩缝的填充要求
①填充前应将伸缩缝或膨胀间隙内杂质清除干净。
②保温层的伸缩缝，应采用矿物纤维毡条、绳等填塞严密，并应捆扎固定。高温设备及管道保温
层的伸缩缝外，应再进行保温。
③保冷层的伸缩缝，应采用软质绝热制品填塞严密或挤入发泡型胶粘剂，外面应用50mm宽的不
干性胶带粘贴密封，保冷层的伸缩缝外应再进行保冷。
（4）膨胀间隙的留设要求
有下列情况之一时，必须在膨胀移动方向的另一侧留设膨胀间隙：
①填料式补偿器和波形补偿器。
②当滑动支座高度小于绝热层厚度时。
③相邻管道的绝热结构之间。
④绝热结构与墙、梁、栏杆、平台、支撑等固定构件和管道所通过的孔洞之间。
3.防潮层施工
1）玻璃纤维布复合胶泥涂抹施工
（2）立式设备和垂直管道的环向接缝，应为上搭下。卧式设备和水平管道的纵向接缝位置，应在
两侧搭接，并应缝口朝下。
（3）玻璃纤维布应随第一层胶泥层边涂边贴，其环向、纵向缝的搭接宽度≥50mm，搭接处应粘贴
密实，不得出现气泡或空鼓。
（4）粘贴的方式，可采用螺旋形缠绕法或平铺法。
（5）待第一层胶泥干燥后，应在玻璃纤维布表面再涂抹第二层胶泥。
2）聚氨酯或聚氯乙烯卷材防潮层捆扎施工
（2）采用螺旋形缠绕法或平铺法。
（3）采用感压丝带软质捆扎材料扎紧。
4.保护层施工
1）金属保护层施工
（1）当固定保冷结构的金属保护层时，严禁损坏防潮层。
（2）当有下列情况之一时，
金属保护层必须按规定嵌填密封剂或在接缝处包缠密封带。
230第1篇 机电工程技术 建造师小超人
①露天、潮湿环境中保温设备、管道和室内外保冷设备、管道与其附件的金属保护层。
②保冷管道的直管段与其附件的金属保护层接缝部位，以及管道支吊架穿出金属保护壳的部位。
（3）立式设备金属保护层的接缝和凸筋，
应呈棋盘形错列布置（图4.6-1）。金属保护层下料时，
应按设备外形先行排板划线，并应综合考虑接缝形式、
密封要求及膨胀收缩量，留出20～50mm的余量。
