一级建造师
工程导航 模板、混凝土
4
钢筋工程
主讲老师：姜涛

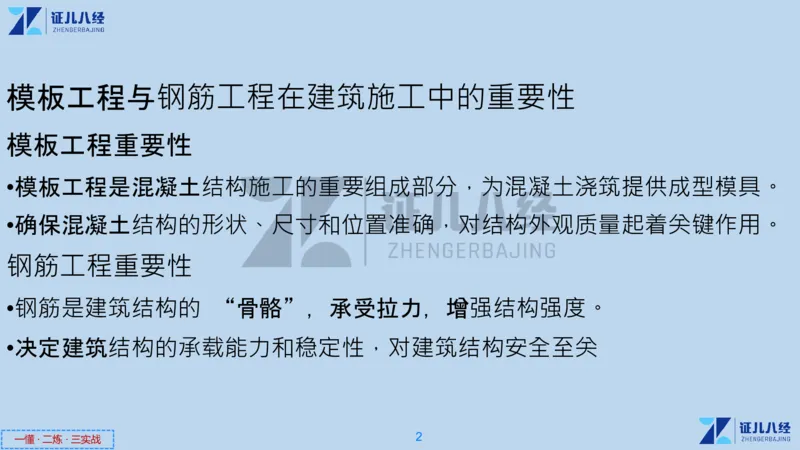

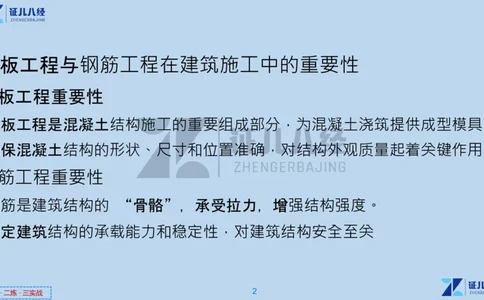

一懂 · 二炼 · 三实战模板工程与
钢筋工程在建筑施工中的重要性
模板工程重要性
•模板工程是混凝土
结构施工的重要组成部分，为混凝土浇筑提供成型模具。
•确保混凝土
结构的形状、尺寸和位置准确，对结构外观质量起着关键作用。
钢筋工程重要性
•钢筋是建筑结构的 “骨骼”，承受拉力，增 强结构强度。
•决定建筑
结构的承载能力和稳定性，对建筑结构安全至关
2

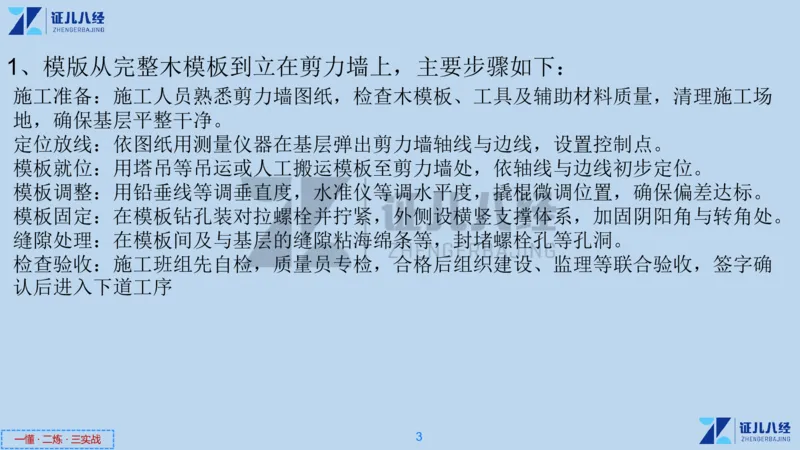

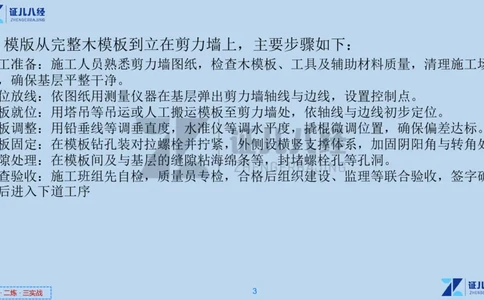

一懂 · 二炼 · 三实战1、模版从完整木模板到立在剪力墙上，主要步骤如下：
施工准备：施工人员熟悉剪力墙图纸，检查木模板、工具及辅助材料质量，清理施工场
地，确保基层平整干净。
定位放线：依图纸用测量仪器在基层弹出剪力墙轴线与边线，设置控制点。
模板就位：用塔吊等吊运或人工搬运模板至剪力墙处，依轴线与边线初步定位。
模板调整：用铅垂线等调垂直度，水准仪等调水平度，撬棍微调位置，确保偏差达标。
模板固定：在模板钻孔装对拉螺栓并拧紧，外侧设横竖支撑体系，加固阴阳角与转角处。
缝隙处理：在模板间及与基层的缝隙粘海绵条等，封堵螺栓孔等孔洞。
检查验收：施工班组先自检，质量员专检，合格后组织建设、监理等联合验收，签字确
认后进入下道工序
3

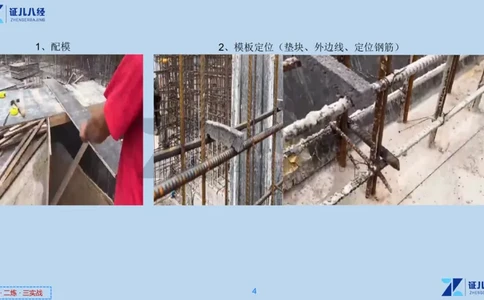

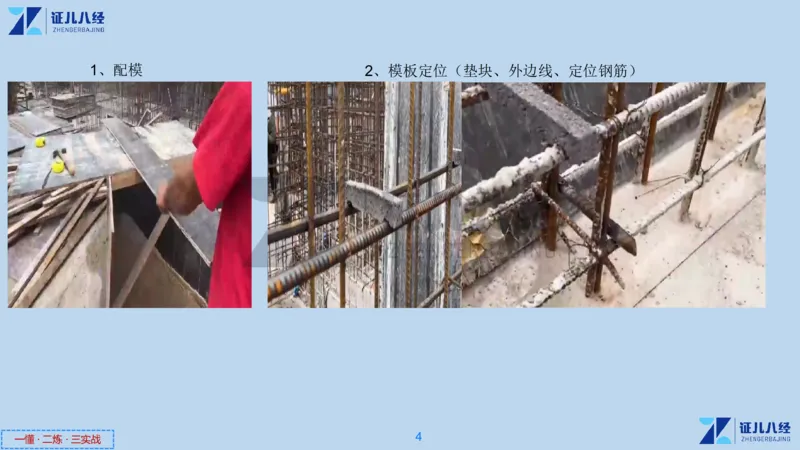

一懂 · 二炼 · 三实战1、配模 2、模板定位（垫块、外边线、定位钢筋）
4

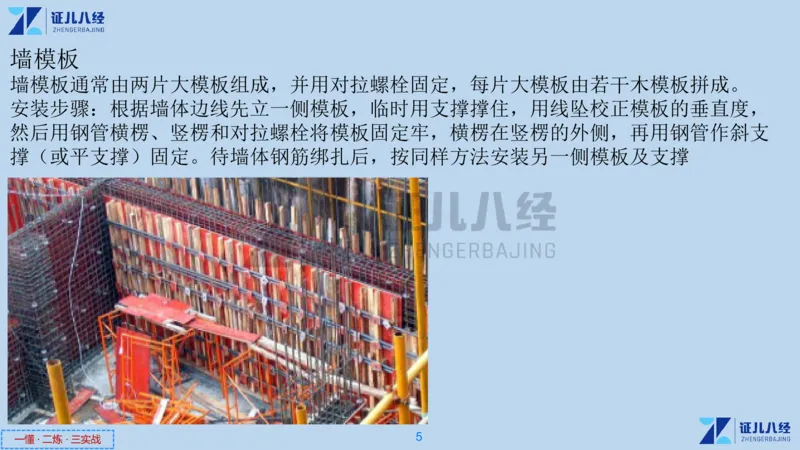

一懂 · 二炼 · 三实战墙模板
墙模板通常由两片大模板组成，并用对拉螺栓固定，每片大模板由若干木模板拼成。
安装步骤：根据墙体边线先立一侧模板，临时用支撑撑住，用线坠校正模板的垂直度，
然后用钢管横楞、竖楞和对拉螺栓将模板固定牢，横楞在竖楞的外侧，再用钢管作斜支
撑（或平支撑）固定。待墙体钢筋绑扎后，按同样方法安装另一侧模板及支撑
5

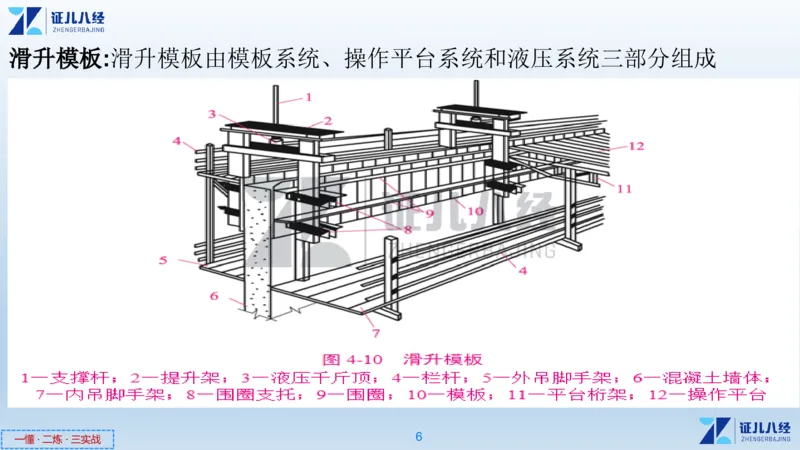

一懂 · 二炼 · 三实战滑升模板:滑升模板由模板系统、操作平台系统和液压系统三部分组成
6

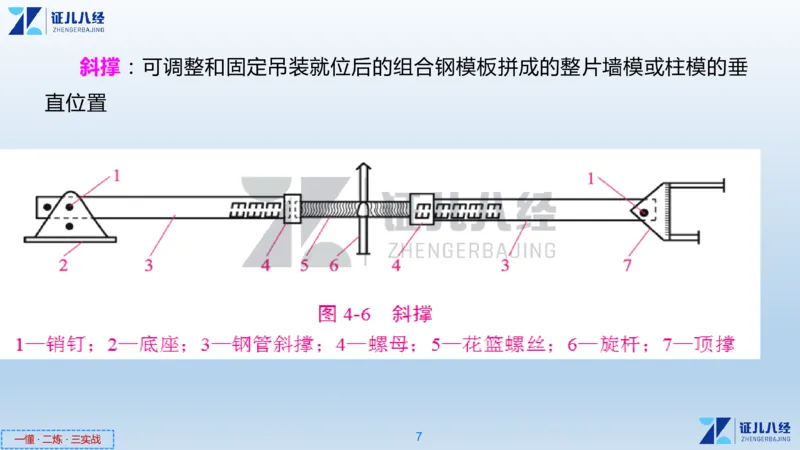

一懂 · 二炼 · 三实战斜撑：可调整和固定吊装就位后的组合钢模板拼成的整片墙模或柱模的垂
直位置
7

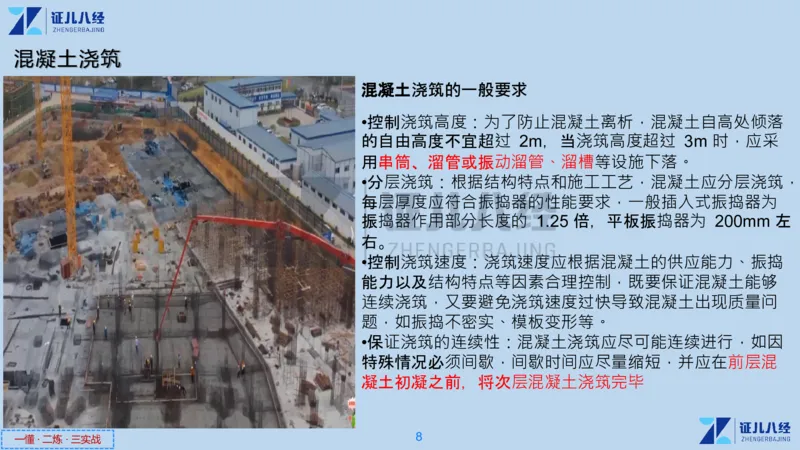

一懂 · 二炼 · 三实战混凝土浇筑
混凝土浇筑的一般要求

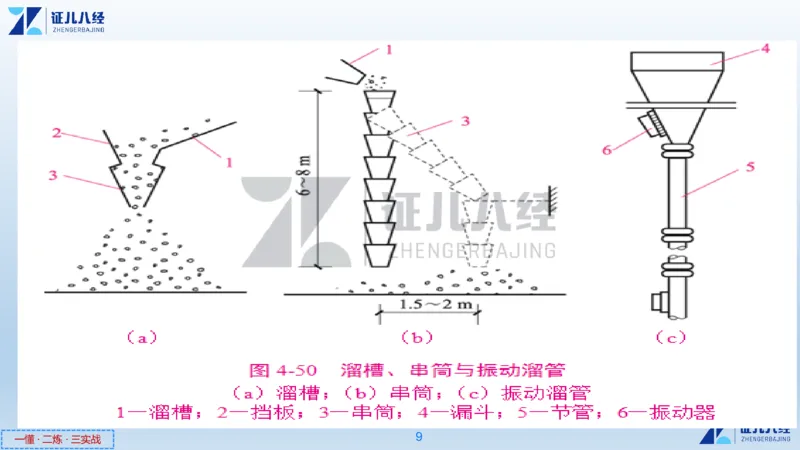

•控制浇筑高度：为了防止混凝土离析，混凝土自高处倾落
的自由高度不宜超过2m，当浇筑高度超过3m 时，应采
用串筒、溜管或振动溜管、溜槽等设施下落。
•分层浇筑：根据结构特点和施工工艺，混凝土应分层浇筑，
每层厚度应符合振捣器的性能要求，一般插入式振捣器为
振捣器作用部分长度的1.25 倍，平板振捣器为200mm 左
右。
•控制浇筑速度：浇筑速度应根据混凝土的供应能力、振捣
能力以及结构特点等因素合理控制，既要保证混凝土能够
连续浇筑，又要避免浇筑速度过快导致混凝土出现质量问
题，如振捣不密实、模板变形等。
•保证浇筑的连续性：混凝土浇筑应尽可能连续进行，如因
特殊情况必须间歇，间歇时间应尽量缩短，并应在前层混
凝土初凝之前，将次层混凝土浇筑完毕
8
一懂 · 二炼 · 三实战9

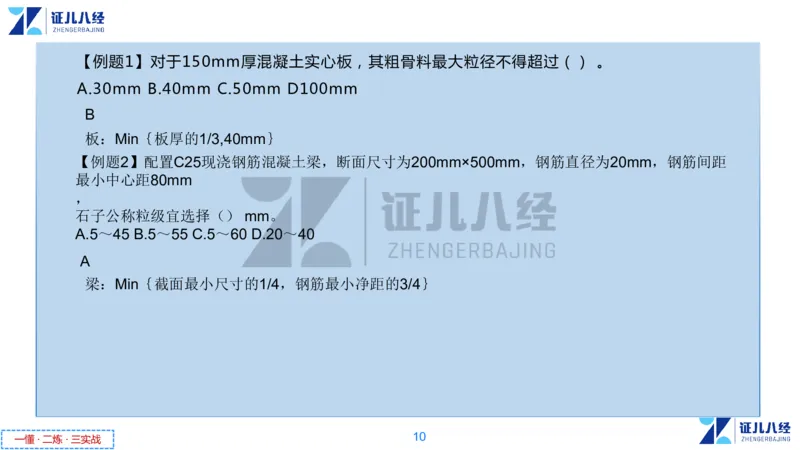

一懂 · 二炼 · 三实战【例题1】对于150mm厚混凝土实心板，其粗骨料最大粒径不得超过（） 。
A.30mm B.40mm C.50mm D100mm
B
板：Min｛板厚的1/3,40mm｝
【例题2】配置C25现浇钢筋混凝土梁，断面尺寸为200mm×500mm，钢筋直径为20mm，钢筋间距
最小中心距80mm
，
石子公称粒级宜选择（） mm。
A.5～45 B.5～55 C.5～60 D.20～40
A
梁：Min｛截面最小尺寸的1/4，钢筋最小净距的3/4｝
10

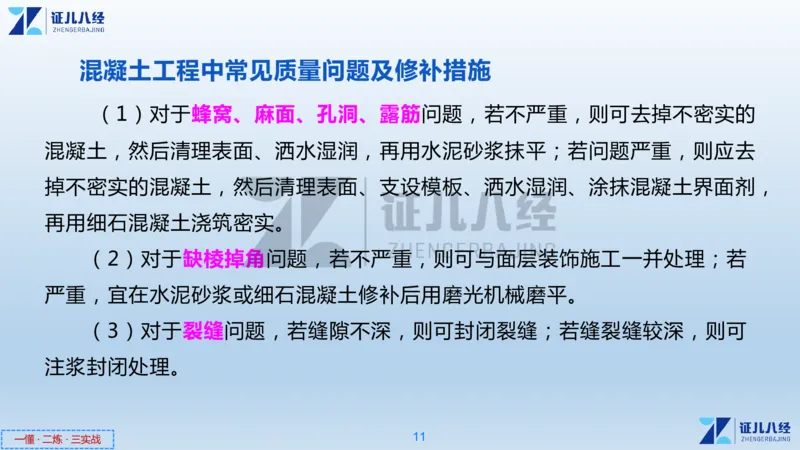

一懂 · 二炼 · 三实战混凝土工程中常见质量问题及修补措施
（1）对于蜂窝、麻面、孔洞、露筋问题，若不严重，则可去掉不密实的
混凝土，然后清理表面、洒水湿润，再用水泥砂浆抹平；若问题严重，则应去
掉不密实的混凝土，然后清理表面、支设模板、洒水湿润、涂抹混凝土界面剂，
再用细石混凝土浇筑密实。
（2）对于缺棱掉角问题，若不严重，则可与面层装饰施工一并处理；若
严重，宜在水泥砂浆或细石混凝土修补后用磨光机械磨平。
（3）对于裂缝问题，若缝隙不深，则可封闭裂缝；若缝裂缝较深，则可
注浆封闭处理。
11

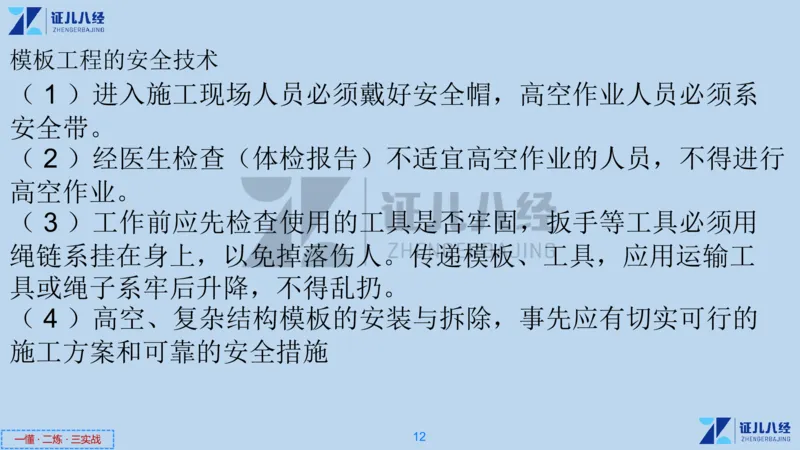

一懂 · 二炼 · 三实战模板工程的安全技术
（ 1 ）进入施工现场人员必须戴好安全帽，高空作业人员必须系
安全带。
（ 2 ）经医生检查（体检报告）不适宜高空作业的人员，不得进行
高空作业。
（ 3 ）工作前应先检查使用的工具是否牢固，扳手等工具必须用
绳链系挂在身上，以免掉落伤人。传递模板、工具，应用运输工
具或绳子系牢后升降，不得乱扔。
（ 4 ）高空、复杂结构模板的安装与拆除，事先应有切实可行的
施工方案和可靠的安全措施
12

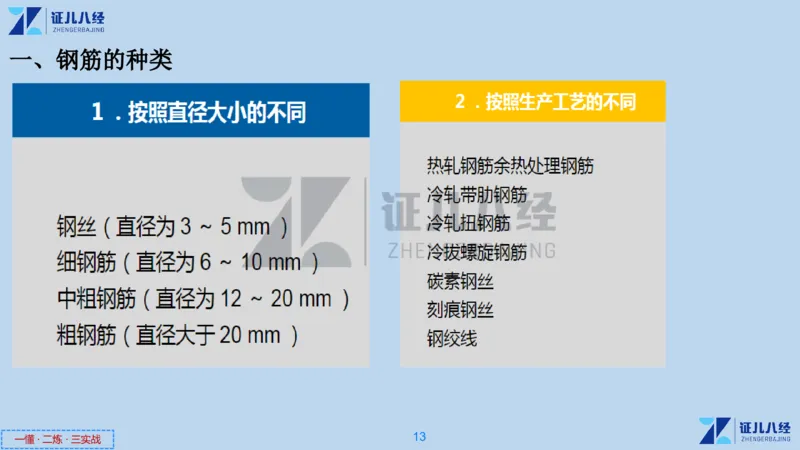

一懂 · 二炼 · 三实战一、钢筋的种类
13
一懂 · 二炼 · 三实战14

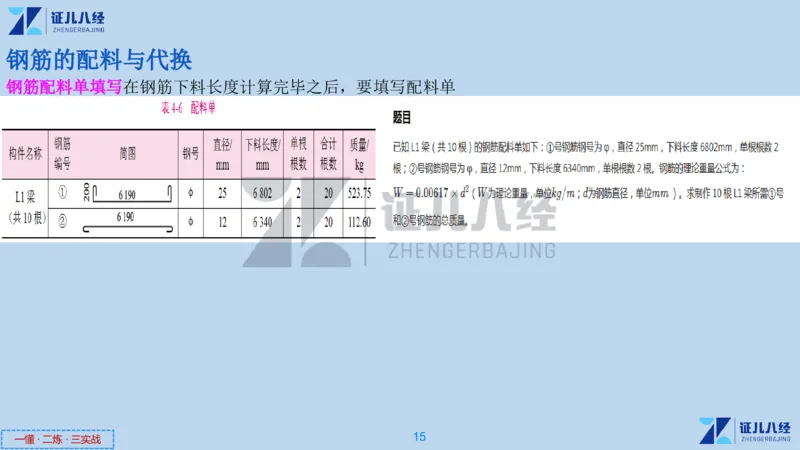

一懂 · 二炼 · 三实战钢筋的配料与代换
钢筋配料单填写在钢筋下料长度计算完毕之后，要填写配料单
15

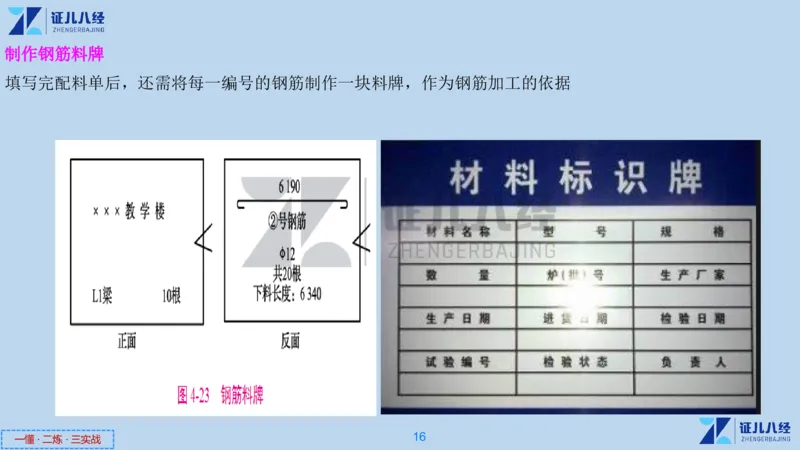

一懂 · 二炼 · 三实战制作钢筋料牌
填写完配料单后，还需将每一编号的钢筋制作一块料牌，作为钢筋加工的依据
16

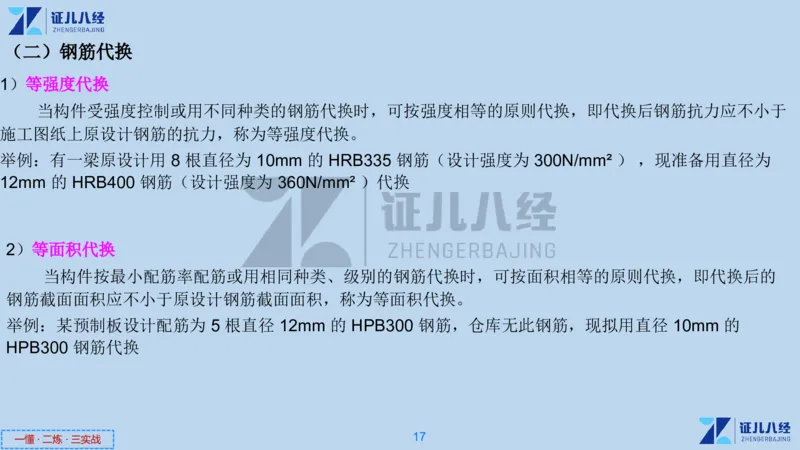

一懂 · 二炼 · 三实战（二）钢筋代换
1）等强度代换
当构件受强度控制或用不同种类的钢筋代换时，可按强度相等的原则代换，即代换后钢筋抗力应不小于
施工图纸上原设计钢筋的抗力，称为等强度代换。
举例：有一梁原设计用 8 根直径为 10mm 的 HRB335 钢筋（设计强度为 300N/mm² ） ，现准备用直径为
12mm 的 HRB400 钢筋（设计强度为 360N/mm² ）代换
2）等面积代换
当构件按最小配筋率配筋或用相同种类、级别的钢筋代换时，可按面积相等的原则代换，即代换后的
钢筋截面面积应不小于原设计钢筋截面面积，称为等面积代换。
举例：某预制板设计配筋为 5 根直径 12mm 的 HPB300 钢筋，仓库无此钢筋，现拟用直径 10mm 的
HPB300 钢筋代换
17

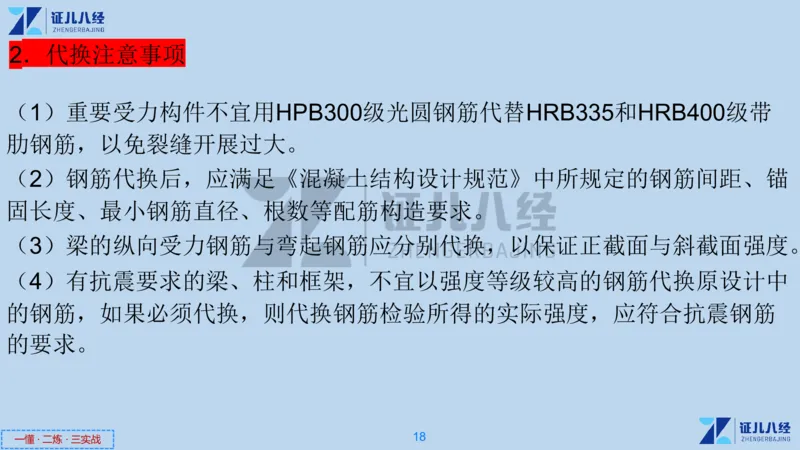

一懂 · 二炼 · 三实战2．代换注意事项
（1）重要受力构件不宜用HPB300级光圆钢筋代替HRB335和HRB400级带
肋钢筋，以免裂缝开展过大。
（2）钢筋代换后，应满足《混凝土结构设计规范》中所规定的钢筋间距、锚
固长度、最小钢筋直径、根数等配筋构造要求。
（3）梁的纵向受力钢筋与弯起钢筋应分别代换，以保证正截面与斜截面强度。
（4）有抗震要求的梁、柱和框架，不宜以强度等级较高的钢筋代换原设计中
的钢筋，如果必须代换，则代换钢筋检验所得的实际强度，应符合抗震钢筋
的要求。
18

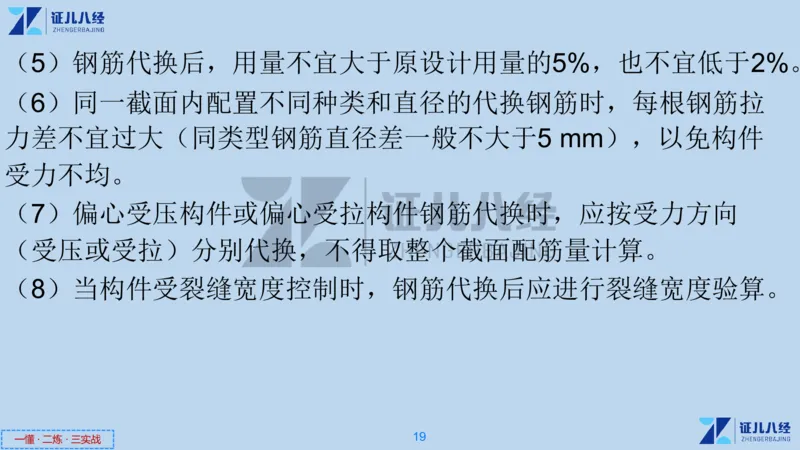

一懂 · 二炼 · 三实战（5）钢筋代换后，用量不宜大于原设计用量的5%，也不宜低于2%。
（6）同一截面内配置不同种类和直径的代换钢筋时，每根钢筋拉
力差不宜过大（同类型钢筋直径差一般不大于5 mm），以免构件
受力不均。
（7）偏心受压构件或偏心受拉构件钢筋代换时，应按受力方向
（受压或受拉）分别代换，不得取整个截面配筋量计算。
（8）当构件受裂缝宽度控制时，钢筋代换后应进行裂缝宽度验算。
19

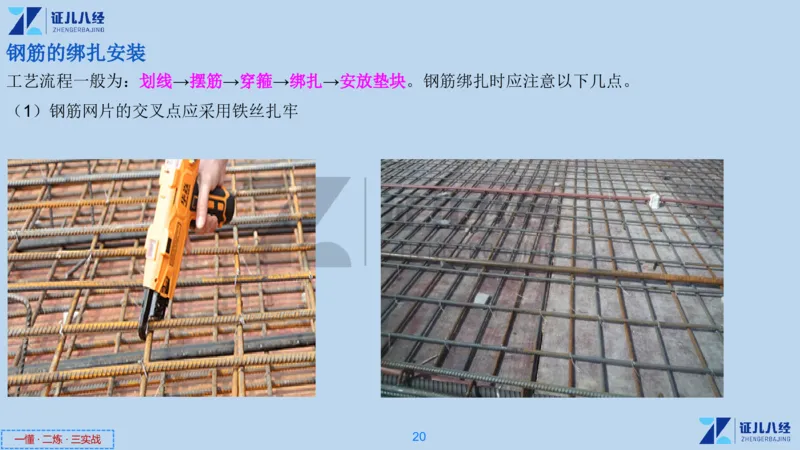

一懂 · 二炼 · 三实战钢筋的绑扎安装
工艺流程一般为：划线→摆筋→穿箍→绑扎→安放垫块。钢筋绑扎时应注意以下几点。
（1）钢筋网片的交叉点应采用铁丝扎牢
20

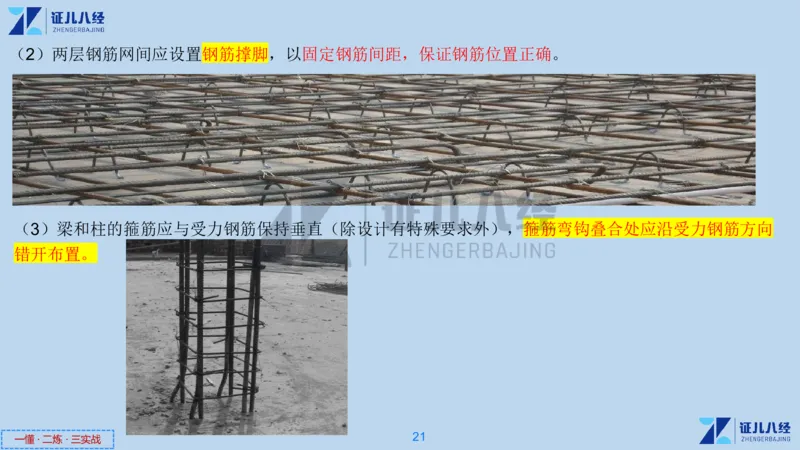

一懂 · 二炼 · 三实战（2）两层钢筋网间应设置钢筋撑脚，以固定钢筋间距，保证钢筋位置正确。
（3）梁和柱的箍筋应与受力钢筋保持垂直（除设计有特殊要求外），箍筋弯钩叠合处应沿受力钢筋方向
错开布置。
21

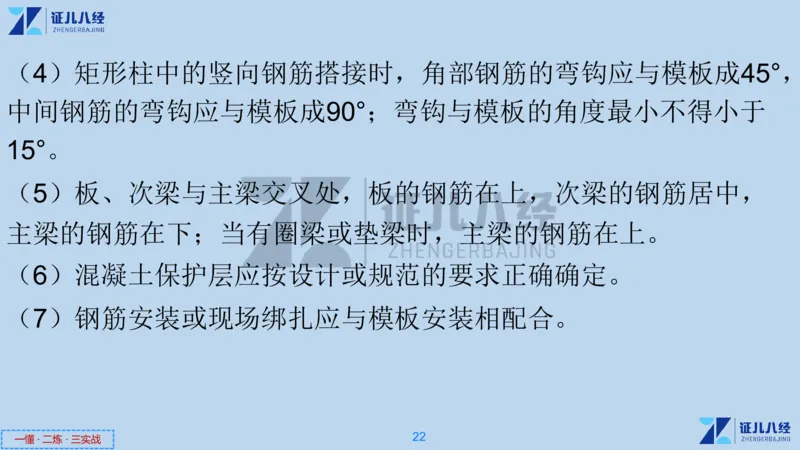

一懂 · 二炼 · 三实战（4）矩形柱中的竖向钢筋搭接时，角部钢筋的弯钩应与模板成45°，
中间钢筋的弯钩应与模板成90°；弯钩与模板的角度最小不得小于
15°。
（5）板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，
主梁的钢筋在下；当有圈梁或垫梁时，主梁的钢筋在上。
（6）混凝土保护层应按设计或规范的要求正确确定。
（7）钢筋安装或现场绑扎应与模板安装相配合。
22

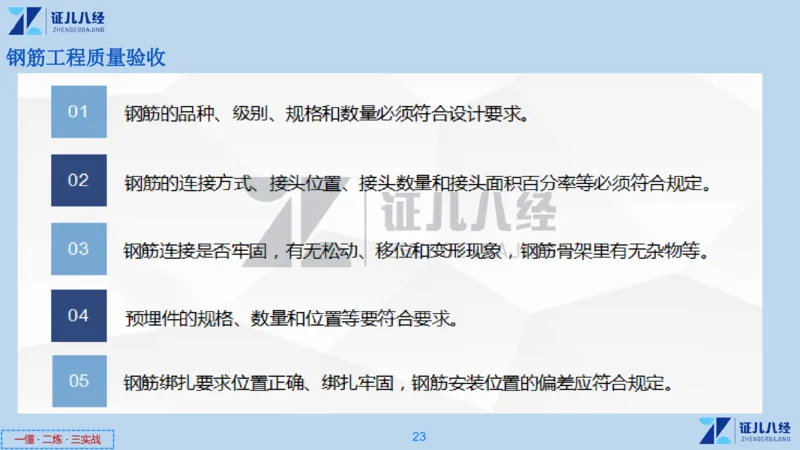

一懂 · 二炼 · 三实战钢筋工程质量验收
23

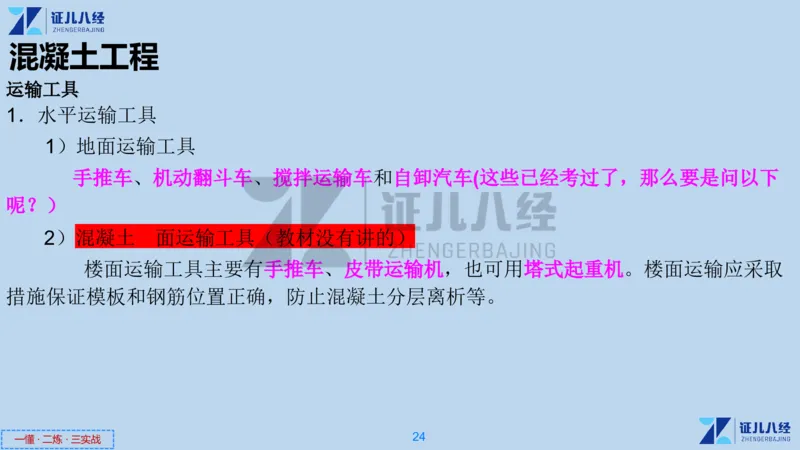

一懂 · 二炼 · 三实战混凝土工程
运输工具
1．水平运输工具
1）地面运输工具
手推车、机动翻斗车、搅拌运输车和自卸汽车(这些已经考过了，那么要是问以下
呢？）
2）混凝土楼面运输工具（教材没有讲的）
楼面运输工具主要有手推车、皮带运输机，也可用塔式起重机。楼面运输应采取
措施保证模板和钢筋位置正确，防止混凝土分层离析等。
24

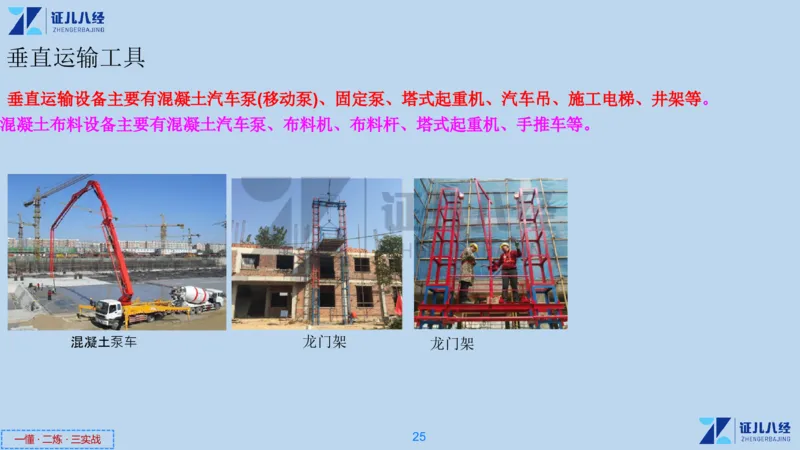

一懂 · 二炼 · 三实战垂直运输工具
垂直运输设备主要有混凝土汽车泵(移动泵)、固定泵、塔式起重机、汽车吊、施工电梯、井架等。
混凝土布料设备主要有混凝土汽车泵、布料机、布料杆、塔式起重机、手推车等。
混凝土泵车 龙门架 龙门架
25
一懂 · 二炼 · 三实战感 聆 听
