2025-2026学年九年级下册物理单元检测卷
第十六章 电和磁 基础卷（参考答案）
题号 答案及评分标准
一、选择题 1. C 2. D 3. A 4. D 5. A 6. C
（共24分） 7. B 8. C 9. B 10. D 11. C 12. B
13. 偏转 磁场 成立。
14. 电 机械 电动机。
15. 负 排斥 上。
16. 发电 磁场 东西。

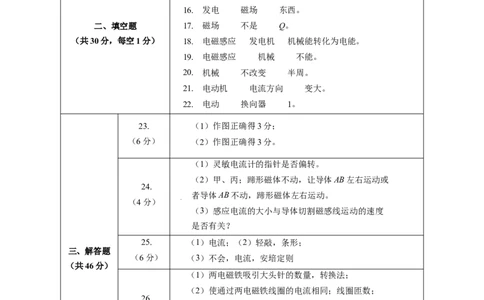

二、填空题 17. 磁场 不是 Q。
（共30分，每空1分） 18. 电磁感应 发电机 机械能转化为电能。
19. 电磁感应 机械 不能。
20. 机械 不改变 半周。
21. 电动机 电流方向 变大。
22. 电动 换向器 1。
23. （1）作图正确得3分；
（6分） （2）作图正确得3分。
（1）灵敏电流计的指针是否偏转。
（2）甲、丙；蹄形磁体不动，让导体AB左右运动或
24.
者导体AB不动，蹄形磁体左右运动。
（4分） z
（3）感应电流的大小与导体切割磁感线运动的速度
是否有关？
25. （1）电流；（2）轻敲，条形；
三、解答题
（6分） （3）不会，电流，安培定则
（共46分）
（1）两电磁铁吸引大头针的数量，转换法；
（2）使通过两电磁铁线圈的电流相同；线圈匝数；
26.
（3）移动滑动变阻器滑片的位置；
（7分）
（4）同名磁极相互排斥；
（5）控制变量。
（1）衔铁刚被吸下时，R的阻值：
t
27.
R= U/I= =600Ω
（8分） t 1 2分
（2）要想让加热器有两个档位，需要使电路的电阻不
1 / 3
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司同，需要将一个电阻短路，如图所示：
2分
（3）当环境温度低时，热敏电阻的电阻减小，电路的
电流增大，电磁铁的磁性增强，衔铁被吸下时，衔铁与A
接触，电阻R 被接入电路，电阻较小，处于加热状态，
1
加热功率为：
P 加热 = = =1000W 2分
（4）当环境温度高时，热敏电阻的电阻增大，电路的
电流减小，电磁铁的磁性减弱，衔铁被弹起时，衔铁与B
接触，两电阻串联，处于保温状态，此时的功率是加热时
功率的10%，即
P =10%P =10%×1000W=100W，
保温 加热
2分
此时电路的总电阻为：R= = =484Ω
R 的阻值：R=R−R=484Ω−48.4Ω=435.6Ω
2 2 1
（1）闭合开关S后，当空气质量指数K=50时，气敏
z
电阻R的阻值为100Ω，根据串联分压规律可得
代入数值得
2分
解得U=1V。
0
（2）当电流表示数为0.15A时，电路报警，电路中的
总电阻为
28.
（8分）
所以气敏电阻接入电路中的阻值为
R′=R -R=40Ω-20Ω=20Ω
总 0
由图乙可知，此时气敏电阻R消耗的功率为
3分
P=I2R′=(0.15A)2×20Ω=0.45W
（3）使空气质量指数K为150时，气敏电阻接入电路
的阻值为R′′=30Ω，电路报警电流不变，仍为0.15A，则
2 / 3
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司此时电路中的总电阻仍为40Ω，所以R 接入的阻值为
0
R′=R - R′′=40Ω-30Ω=10Ω
0 总
所以可以将定值电阻R 换成10Ω的。如果不更换电
0
阻，需电路报警电流不变，仍为0.15A，则电源电压为
3分
U=I(R+ R′′)=0.15A×(20Ω+30Ω)=7.5V
0
所以也可以将电源电压调为7.5V。
（1）密度小；（2）磁，N；（3）摩擦力；
29. （4）与轮轨列车相比，磁悬浮列车运行安全、耗能
（5分） 低、时速大、噪声小，故优点是运行安全、耗能低、时速
大、噪声小。
z
