九年级物理第十六章《电压和电阻》单元检测卷
满分:100分 时间:60分钟
学校___________班级___________姓名__________
题号 一 二 三 四 总分
得分
一、选择题：（每题3分，共36分）

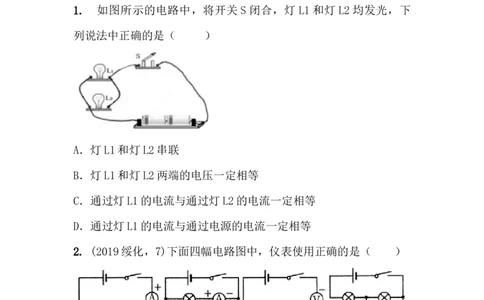

1. 如图所示的电路中，将开关 S 闭合，灯 L1 和灯 L2 均发光，下
列说法中正确的是（ ）
A．灯L1和灯L2串联
B．灯L1和灯L2两端的电压一定相等
C．通过灯L1的电流与通过灯L2的电流一定相等
D．通过灯L1的电流与通过电源的电流一定相等
2. (2019绥化，7)下面四幅电路图中，仪表使用正确的是（ ）
3. 下列说法中正确的是（ ）
A．导体对电流的阻碍作用越大，导体的电阻越小
B．滑动变阻器不管怎样接到电路中都能起到改变电阻的作用C．在闭合开关之前，滑动变阻器的滑片要调到阻值最小
D．滑动变阻器在电路中不仅能起到改变电阻的作用，而还能改变电
路中的电流

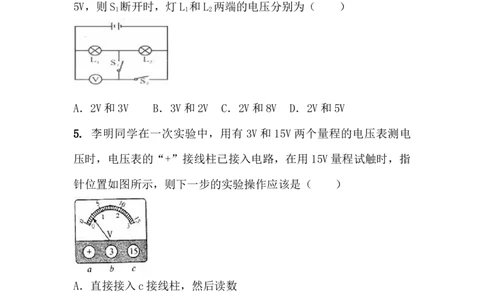

4. 在如图电路中，电源电压保持不变，当开关 S 闭合，S 断开时，
1 2
电压表的读数是 3V；当开关 S 断开，S 闭合时，电压表的示数是
1 2
5V，则S 断开时，灯L 和L 两端的电压分别为（ ）
1 1 2
A．2V和3V B．3V和2V C．2V和8V D．2V和5V
5. 李明同学在一次实验中，用有 3V 和 15V 两个量程的电压表测电
压时，电压表的“+”接线柱已接入电路，在用 15V量程试触时，指
针位置如图所示，则下一步的实验操作应该是（ ）
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入c接线柱，闭合开关后读数
D．断开开关，接入b接线柱，闭合开关后读数
6. 如图 11 所示电路中，电压表 V 、V 、V 的示数分别为U、U、
1 2 3 1 2
U，电流表A 、A 的示数分别为I、I，那么下列关系式正确的是（
3 1 2 1 2）
V2 A2
V1 V3
A1
图11
A.U＝U＋U I＝I B.U＝U＝U I＝I
2 1 3 1 2 2 l 3 1 2
C.U＝U＋U I＜I D.U＝U＋U I＞I
3 l 2 1 2 3 l 2 l 2

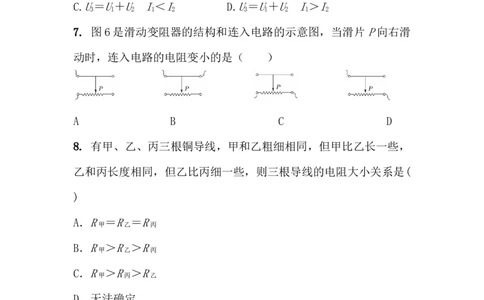

7. 图6是滑动变阻器的结构和连入电路的示意图，当滑片 P向右滑
动时，连入电路的电阻变小的是（ ）
A B C D
8. 有甲、乙、丙三根铜导线，甲和乙粗细相同，但甲比乙长一些，
乙和丙长度相同，但乙比丙细一些，则三根导线的电阻大小关系是(
)
A．R ＝R ＝R
甲 乙 丙
B．R ＞R ＞R
甲 乙 丙
C．R ＞R ＞R
甲 丙 乙
D．无法确定
9. 在如图 1所示的电路中，电源电压为 6V，开关闭合后，L 、L 均
1 2
不发光。用电压表逐段测量，结果是：U =0V，U =6V，U =0V，
ab ad bc
U =6V。由此可以判断此电路的故障可能是（ ）
cdA．电路的aL b部分发生断路
1
B．电路的aL c部分发生断路
2
C．电源部分发生短路
D．电路的c经滑动变阻器至d部分发生断路

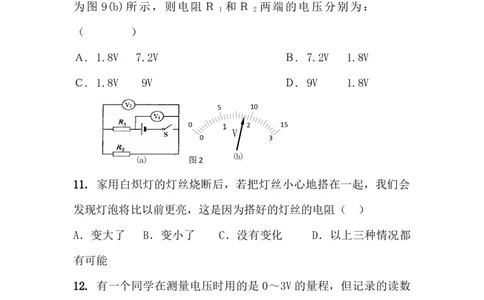

10. 如图 2(a)所示电路中，当闭合开关后，两个电压表指针偏转均
为图 9(b)所示，则电阻Ｒ 和Ｒ 两端的电压分别为：
1 2
（ ）
Ａ. 1.8V 7.2V Ｂ. 7.2V 1.8V
Ｃ. 1.8V 9V Ｄ. 9V 1.8V
5 10
0 1 2 15
V
0 3
(b)
(a) 图2
11. 家用白炽灯的灯丝烧断后，若把灯丝小心地搭在一起，我们会
发现灯泡将比以前更亮，这是因为搭好的灯丝的电阻（ ）
A．变大了 B．变小了 C．没有变化 D．以上三种情况都
有可能
12. 有一个同学在测量电压时用的是 0～3V 的量程，但记录的读数
却是 6.5V，则该同学实际测的电压值是 ( )
A．5V B．2．5V C. 1．3V D．11．5V
二、填空题：（每空3分，共48分）
13. 图16-5是四幅变阻器的示意图，根据图中所接入的两个接线柱回答：当滑动片向右移动时，接入电路中的电阻值是如何变化的？
（选填“变大”、“变小”或“不变”）
图16-5
图A连入电阻 ；
图B连入电阻 ；
图C连入电阻 ；
图D连入电阻 。
14. 在如图 9 所示的电路中，电源电压不变．当开关 S 由断开到闭
合时，电流表的示数将________，电压表的示数将________。（均
选填“变大”、“不变”或“变小”）
15. 如图所示的装置中，滑动变阻器标有“20 Ω 0.5 A”字样，
连接情况如图所示。(1)闭合开关前，应将滑片移动到________端(填“A”“B”)。
(2)闭合开关，当滑片向左移动时，灯会变_______ _，电流表的
示数会变________(填“大”或“小”)。
(3)如果将滑动变阻器的电阻线拆下来时，电阻线的电阻会
________(填“变大”“变小”或“不变”)。
16. 如图所示，为多用途“演示教学电表”的接线情况，此时所测
的物理量是______，测量范围是______，示数为______。
17. 如图所示，当 S 闭合、S 断开时，电压表示数为 2.5V；当 S 断
1 2 1
开 、 S 闭 合 时 ， 电 压 表 示 数 为 6V ． 灯 L 两 端 的 电 压 为
2 1
V，灯 L 两端的电压为 V，电源电压为
2
V．三、实验题：（共16分）
18.如图1所示的实验器材，现用电流表、电压表分别测出通过灯泡
的电流和灯泡两端的电压，电路中电流约为 0.5A，并用变阻器改变
小灯泡的电流，要求滑片向右滑动时灯泡变亮．
（1）按要求连接实物图．
（2）在图2虚线框内画出相应的电路图．
（3）在闭合开关前，滑动片P应调到 端．
（4）滑动变阻器的作用是 ．
（5）当接变阻器的 两个接线柱接入电路的两种情况下，
灯泡很亮，移动变阻器不起变阻作用．参考答案：
1 2 3 4 5 6 7 8 9 10 11 12
B B D B D A D B D B B C
13. 变大，不变，变小，不变
14.变大 变大
15. (1)B (2)亮 大 (3)不变
16.电压 0-2.5V 1V
17. 2.5；3.5；6．
18.
（3）滑片应该处于最左端
（4）保护电路，且通过改变电阻改变电路中的电流和用电器两端的
电压；
（5）最上面．
