汇思考·第十六章【电压和电阻】导学案
第十六章【电压和电阻】导学案
第一节 电压
一、电压
1、常用符号 表示电压这个物理量。
2、电压是形成 的原因。电源的作用就是给用电器两端提供 。
3、理解：电压与电流的关系：有电流 电压，有电压 电流。（选“—定有”“—定没有”或“不—
定有” ）
4、单位：①国际单位： ，简称 ，符号 。②常用单位 ， ③单位换算 ， 。
5、常见的电压值：一节干电池的电压 ，一节蓄电池的电压 ；家庭电路的电压 ；对于人体安
全的电压 ；手机电池的电压一般是 。
6、测量工具：电压的大小可以 用来测量。

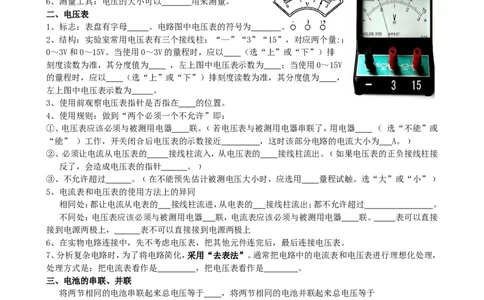

二、电压表
1、标志：表盘有字母 。电路图中电压表的符号为 。
2、结构：实验室常用电压表有三个接线柱：“—”“3”“15”，对应两个量:：
0～3V和0～15V。当使用0～3V的量程时，应以 （选“上”或“下”）排
刻度读数为准，其分度值为 ，左上图中电压表示数为 ；当使用0～15V
的量程时，应以 （选“上”或“下”）排刻度读数为准，其分度值为 ，
左上图中电压表示数为 。
3、使用前观察电压表指针是否指在 的位置。
4、使用规则：做到“两个必须一个不允许”即：
①、电压表应该必须与被测用电器 联。﹙若电压表与被测用电器串联了，用电器 （ 选“不能”或
“能” ）工作，开关闭合后电压表的示数接近 ，这时该部分电路的电流大小为 A。﹚
②、必须让电流从电压表的 接线柱流入，从电压表的 接线柱流出。﹙如果电压表的正负接线柱接
反了，会造成电压表的指针 。﹚
③、不允许超过 。﹙在不能预先估计被测电压大小时，应选用 量程试触。选“大”或“小”﹚
5、电流表和电压表的使用方法上的异同
相同处：都让电流从电表的 接线柱流进，从电表的 接线柱流出；都不允许超过 。
不同处：电压表应该必须与被测用电器 联，电流表应该必须与被测用电器 联。 表可以直接
接到电源两极上， 表不可以直接接到电源两极上
6、在实物电路连接中，先不考虑电压表，把其他元件连完后，最后连接电压表。
7、分析复杂电路时，为了将电路简化，采用“去表法”。通常把电路中的电流表和电压表进行理想化处理，
处理方式是：把电流表看作是 ，把电压表看作是 。
三、电池的串联、并联
将两节相同的电池串联起来总电压等于 ，将两节相同的电池并联起来总电压等于
针对性训练
1．220V=________kV；0.39V=________mV；250uV=________mV．图中电压表示数为 。
2．如图所示的电路中，能用电压表测出L 两端电压的电路图是 ，能测出两盏灯两端总电压的电
2
路图是 ；请在选出的电路图上标出电压表的“＋”“－”接线柱。
3．在如图所示的圆圈中，填上适当的电学仪表，并标出正、负接线柱。(1)表测的是 的
，(2)表测的是 的 。
L 1 L 2
V L 1 L 2
V S
V L
1
(A) S (B)L 2 S (C)
第1题图 第2题图 第3题图
第 1 页 共 11 页汇思考·第十六章【电压和电阻】导学案
4．如图所示，两只电压表所用的量程不明，但已知电压表V 的示数比电压表V 的示数要小一些，则V 所用
1 2 1
的量程是 V，其示数为 V； V 所用的量程是 V，其示数为 V .
2
1 2
图 6-
第4题图 第5题图 第6题图
7
5.右图所示电路中，当开关S闭合后，要使电阻R、R 串联，甲、乙应该接入的是（ ）
1 2
A．甲接电压表，乙接电流表 B．甲接电流表，乙接电压表C．甲乙都接电压表 D．甲乙都接电流表
6．在如图所示电路中，开关闭合后，会出现的后果是（ ）
A．两表被烧坏 B．两表都不会被烧坏 C．只有电压表会被烧坏 D．只有电流表会被烧坏

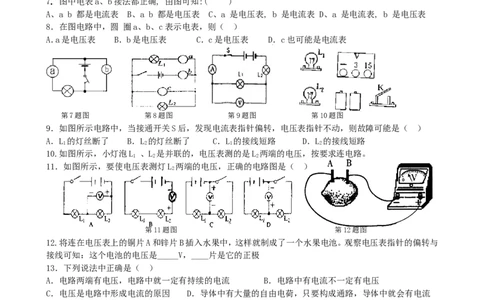

7. 图中电表a、b接法都正确, 由图可知:( )
A、a b 都是电流表 B、a b 都是电压表 C、a 是电压表, b 是电流表 D、a 是电流表, b 是电压表
8．在图电路中，圆 圈a、b、c表示电表，则（ ）
A．a是电压表 B．b是电压表 C．c是电压表 D．c也可能是电流表
第7题图 第8题图 第9题图 第10题图
9．如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L 的灯丝断了 B．L 的灯丝断了 C．L 的接线短路 D．L 的接线短路
1 2 1 2
10.如图所示，小灯泡L 、L 是并联的，电压表测的是L 两端的电压，按要求连电路。
1 2 2
11．如图所示，要使电压表测灯L 两端的电压，正确的电路图是（ ）
2
第11题图 第12题图
12.将连在电压表上的铜片A和锌片B插入水果中，这样就制成了一个水果电池。观察电压表指针的偏转与
接线可知：这个电池的电压是_____V，____片是它的正极
13．下列说法中正确是（ ）
A．电路两端有电压，电路中就一定有持续的电流 B．电路中有电流不一定有电压
C．电压是电路中形成电流的原因 D．导体中有大量的自由电荷，只要构成通路，导体中就会有电流
14.小颖同学在使用电压表时，发现电压表的指针向没有刻度的方向偏转，产生这一现象的原因是（ ）
A．电压表的量程选择太大 B．电压表的量程选择太小
C．电压表的正负接线柱接反了 D．电压表串联在被测电路中
15．请按照图甲电路图，将图乙的实物图连接起来
16．关于电压表的使用，正确的是（ ） 甲图 乙图
A．电压表不能直接测量电源电压，否则会烧坏
B．电压表接入电路时，不用考虑“+”“—”接线柱
C．经试触后，被测电压不超过小量程时，应选用较小量程
D．尽可能选大的量程，以免损坏电压表
17. 如图所示是两只电压表的刻度盘，已知电压表V 的示数为
1
4.5V,V 的示数为2.3V,请在图中标出两电压表指针的位置.
2
第 2 页 共 11 页汇思考·第十六章【电压和电阻】导学案
第二节 探究串、并联电路电压的规律
一、科学探究的环节：提出问题→猜想与假设→设计实验→进行实验→分析论证→评估交流。
二、探究串联电路电压的规律 A B C
1、提出问题：本探究实验提出的问题是： 。
L L
1 2
2、猜想与假设：你的猜想为 。
3、设计实验：实验前先 。实验的电路图为：如右图。
由图可知实验所需器材有：电源、开关一个、电压表一个、小灯泡两个、导线若干。
4、进行实验：
① 按照上边的电路图连接电路，连电路时开关应 。
② 分别把电压表 联连在上图电路中AB两点、BC两点、AC两点，测出电压。把数据填入表格。
③ 换用另一组不同型号灯泡再测AB两点间、BC两点间、AC两点间的电压，这样做的目的是 。
5、分析论证：由表格中的数据得出串联电路电压的规律为： 。即 。

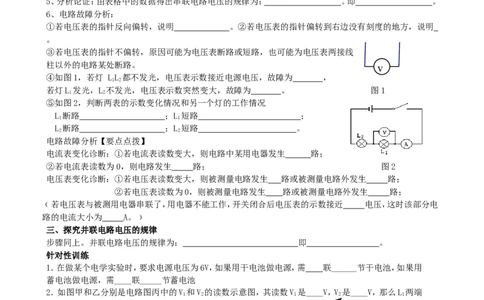

6、电路故障分析：
①若电压表的指针反向偏转，说明 。②若电压表的指针偏转到右边没有刻度的地方，说明
。
③若电压表的指针不偏转，原因可能为电压表断路或短路，也可能为电压表两接线
柱以外的电路某处断路。 v
④如图1，若灯 LL 都不发光，电压表示数接近电源电压，故障为 ，
1 2
若灯L 发光，L 不发光，电压表示数突然变大，故障为 。 图1
1 2
⑤如图2，判断两表的示数变化情况和另一个灯的工作情况
L 断路 ；L 短路 ；
1 1
L 断路 ；L 短路 。
2 2
电路故障分析【要点点拨】
电流表变化诊断：①若电流表读数变大，则电路中某用电器发生 路；
②若电流表读数为0，则电路发生 路； 图2
电压表变化诊断：①若电压表读数变大，则被测量电路发生 路或被测量电路外发生 路；
②若电压表读数为0，则被测量电路发生 路或被测量电路外发生 路；
﹙若电压表与被测用电器串联了，用电器不能工作，开关闭合后电压表的示数接近 电压，这时该部分电
路的电流大小为 A。﹚
三、探究并联电路电压的规律
步骤同上。并联电路电压的规律为： 即 。
针对性训练
1．在做某个电学实验时，要求电源电压为6V，如果用干电池做电源，需 联______节干电池，如果用
蓄电池做电源，需____联_____节蓄电池
2．如图甲和乙分别是电路图丙中的V 和V 的读数示意图，其读数V 是____V，V 是____V，那么L 两端
1 2 1 2 1
的电压是____V，电源的电压是___V， L 两端的电压是____V．
2
第2题图 第3题图 第4题图 第5题图
3．在如图所示的电路中，不同型号的L、L 串联，将电流表与L 互换位置，则电流表的读数将________，电
1 2 2
压表的读数将________，如果电流表不动，将电压表 与电灯L 互换一下位置，则电压表的读数________，
1
电流表的读数________．将电压表 与电灯L 互换一下位置，则电压表的读数________，电流表的读数
2
第 3 页 共 11 页汇思考·第十六章【电压和电阻】导学案
________．（填“改变”或“不变”）
4．在如图所示电路中，若闭合开关S，则两灯____联，电压表测量电灯_______两端的电压，如果闭合开
1
关S 和S，则两灯________联，电压表测量灯________两端电压．
2 3
5．灯L 与灯L 串联，先用电压表测灯L 两端的电压，如图所示．再测L 两端电压时，只将电压表接A的一端
1 2 l 2
改接C，这种接法_______ （填“正确”或“不正确”）。理由____________。
6．某同学在做电学实验时，不慎将电压表和电流表的位置对换，接成了如图所示电路。此时若闭合开关，其
后果是：电流表 ，电压表 。 (选填“烧坏”或“不烧坏”)
7．在如图所示的电路中，电源电压不变．当开关S由断开到闭合时，电流表的示数将________，电压表的示
数将________。（均选填“变大”、“不变”或“变小”）
8．如图，当开关闭合后，两灯都发光，此时V、V 表的读数分别是4v和2.5v，则电源电压为___v ，
1 2
灯L 两端的电压为___V ，灯L 两端的电压为___V。
1 2
9．如图电源电压为9v，当开关闭合时，灯L 两端的电压也为9v，则产生故障的原因可能是______或_____。
1

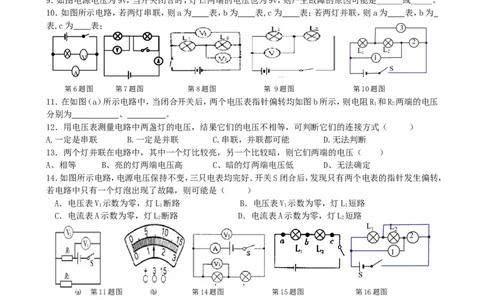

10．如图所示电路，若两灯串联，则a为 表，b为 表,c为 表；若两灯并联，则a为 表，b为
表,c为 表；
3
2
L 1 L 2
V 1
S
A
第6题图 第7题图 第8题图 第 9题图 第10题图
11．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R 和R 两端的电压
1 2
分别为 、 。
12．用电压表测量电路中两盏灯的电压，结果它们的电压不相等，可判断它们的连接方式（ ）
A.一定是串联 B.一定是并联 C.串联，并联都可能 D.无法判断
13．两个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（ ）
A、相等 B、亮的灯两端电压高 C、暗的灯两端电压低 D、无法确定
14．如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有两个电表的指针发生偏转，
若电路中只有一个灯泡出现了故障，则可能是（ ）
A．电压表V 示数为零，灯L 断路 B．电压表V 示数为零，灯L 短路
1 1 1 1
C．电流表A示数为零，灯L 断路 D．电流表A示数为零，灯L 短路
2 2
L L
1 2
2
1
S
第11题图 第14题图 第15题图 第16题图
15．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电 压分别为
U =2V，U =2V，U =4V，在表格中记录数据后，下一步应该做的是( )
ab bc ac
A ． 整 理 器 材 ， 结 束 实 验 B ． 换 用 不 同 规 格 的 小 灯 泡 ， 再
测 出 几 组 电 压
值
C．分析数据，得出结论 D．换用电压表的另一量程，再测出一组电压值
16．当开关S闭合后两灯都发光，则1是 表，2是 表。
17．如图小雨同学连接的一个简单串联电路，合上开关两灯均不亮，其故障原因是其中一只灯坏了。请你从
“一根导线、一只电压表或一只电流表”中任选一种作为辅助器材，帮他设计一种找出坏灯泡的方案。
第 4 页 共 11 页汇思考·第十六章【电压和电阻】导学案
方法 现象、结论
器 材
第三节 电阻
一、电阻
1、在物理学中用 来表示导体对电流的阻碍作用。导体对电流的阻碍作用越大，通过导体的电流越 。
绝缘体对电流的阻碍作用 ，导体对电流的阻碍作用 。
2、常用符号 表示电阻这个物理量。
3、一切导体都有 ，不同的导体，电阻一般 。
4、单位：①国际单位： ，简称 ，符号 。②常用单位 ， ③单位换算 ， 。
体验1Ω的意义：如果导体两端的电压是1V，通过导体的电流是1A，则这段导体的电阻是1Ω
5、电路图中电阻（定值）的符号为 。
6、在通常情况下，把导线的电阻近似为 Ω；把电流表的电阻近似为 Ω；把电压表的电阻近似为 。
二、决定电阻大小的因素
1、本探究实验研究物理问题采用的方法为 。
2、实验的电路图是：如右图
3、探究步骤
将一只灯泡、一个电流表、一节干电池、一个开关、被探究的电阻按电路图连接起来。将不同的电阻接入
AB间，读出前后两次电流表的示数。
① 将粗细相同、长度不同的镍铬合金丝分别接入AB间读出前后两次电流表的示数。
长度 （选“长”或“短”）的合金丝接入电路电流大，表明导体对电流的阻碍 （选“大”或
“小”）。这说明导体的电阻的大小跟导体的 有关，在 和 相同时导体越 电阻越大。
② 将粗细不同、长度相同的镍铬合金丝分别接入AB间读出前后两次电流表的示数。
横截面积 （选“大”或“小”）的合金丝接入电路电流大，表明导体对电流的阻碍 （选“大”或
“小”）。这说明导体的电阻的大小跟导体的 有关，在 和 相同时导体越 电阻越大。
③ 将粗细相同、长度相同的镍铬合金丝和铜丝分别接入AB间读出前后两次电流表的示数。
（选“镍铬合金丝”或“铜丝”）接入电路电流大，表明导体对电流的阻碍
（选“大”或“小”）。这说明导体的电阻的大小跟导体的 有关。同样是导体，
电阻小的材料导电性能 ，反之，导电性能 。常温下物体的导电和绝缘能
力的排列顺序，由右图得到的信息有 、 、 。
④ 把灯丝接入电路，分别观察它在常温时和被加热后通过电流的大小，这说明导体
的电阻大小跟导体的 有关，对大多数导体来说温度越高，电阻越 。某些物
质在很低的温度时，电阻就变成了 ，这就是超导现象。超导体主要用来制作 。
综合以上几点得到结论是：导体的电阻是导体本身的一种 ，它的大小决定于导体
的 、 、 。还跟 有关系。与加在导体两端的 和通过导体
的 无关
针对性训练
1．30Ω=________KΩ；2KΩ=________MΩ
2．如果导体两端所加的电压是1V，通过导体的电流是1 A，这段导体的电阻是___Ω．
3.电阻是导体本身的一种_____，它的大小决定于导体的_____、___ __、___ _和_ ___。
5．常温下，同种材料制成的导线，它们的长度相同，但对电流的阻碍作用不同，则它们粗细____同．
6．甲、乙两条电阻丝用同种材料做成，若它们粗细相同，甲长1m、乙长0.6m，则_____的电阻小；若它们的长
2 2
都为1m，甲的横截面积是4mm ，乙的横截面积是2mm ，则_____的电阻大．
7.一段导体，对折起来拧成一股后，它的电阻会_____，这是因为它的_______变短，而________变大
第 5 页 共 11 页汇思考·第十六章【电压和电阻】导学案
8．有三根同种材料制成的电阻丝，其中A、B粗细相同，但A长于B，又B、C长短相同，但C粗于B，则电阻值
从小到大依次是________．
9．某导体的电阻是20Ω，升高它两端的电压，通过它的电流将____，（选“变大”或“变小”）它的电
阻是_____Ω，若此导体两端无电压，这时它的电阻是_____Ω(不考虑温度的影响)
10.超导体是一种在低温下 _变为零的物质，利用它来制作电器时，它___(选‘会’或‘不会’)发热
11．如图所示，甲、乙是电 流表或电压表。当
开关S闭合后，要使电阻R、R 并联，甲表是_____，乙表是______。当开关S断开后，要使电阻R、R 串联，甲
1 2 1 2
表是_____，乙表是______。
12.小明用两节干电池和一个灯泡连接了如图所示的电路，用来探究铅笔芯AB的导电性．闭合开关后发现
灯泡能发光，这说明铅笔芯是________（选填“导体”或“绝缘体”），发出微弱的光说明有 通过灯
泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻 （选填增大或减小），这个实验说明
导体的电阻跟导体的 有关。
甲 V
Ｐ Ｑ A A
乙
Ａ Ｂ
第11题图 第12题图 第13题图 第14题图
13.如图所示，甲是 ，乙是 ，可组成两个小灯泡的并联电路。（填“小灯泡”或“电流表”）
14.A,B是长度相同的镍铬合金电阻丝，且A的横截面积大于B的横截面积，则A的电阻值 B的电阻值。
若将它们串联后接入电路，流过A的电流 流过B的电流。（填“大于”“等于”或“小于”）
15．如图所示，M、N与废灯泡的灯丝连接，闭合开关S后，用酒精灯给灯丝加热，可以观察到电流表的示数
，小灯的亮度逐渐 ，这是因为灯丝的温度升高，电阻 。它表明：金属导体的电阻
。
16．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R 和R 两端的电压分
1 2
别为 、 。
15题图 16题图
17.超导体可用来制作（ ）
A．电炉丝 B．电灯丝 C．输电线 D．保险丝
18．以下说法正确的是（ ）
A．加在导体两端的电压越大，导体的电阻就越大 B．通过导体的电流越大，导体的电阻就越小
C．导体的电阻大小等于导体两端的电压与通过导体的电流之比 D．导体的电阻与电压和电流有关
19．以下说法中，正确的是（ ）
A．铁丝电阻比同样长的铜丝电阻大 B．粗铁丝的电阻比细铁丝的电阻小
C．长的铜丝比短的铜丝电阻大 D．以上说法都不对
20.一根导线均匀拉长后，它的电阻会（ ）
A．不变 B．变大 C．变小 D．以上都对
21.下列措施中，不可能改变导体电阻大小的是（ ）
A.改变导体的长度 B.改变导体的材料
C、改变导体的横截面积 D.改变导体在电路中连接的位置
22．两条长度相等、横截面积不相等的铜导线串联在电路中，则（ ）
A．粗铜导线对电流的阻碍作用大 B．粗铜导线对电流的阻碍作用小
C．两铜导线通过的电流相等 D．粗导线通过的电流大
第 6 页 共 11 页汇思考·第十六章【电压和电阻】导学案
23．关于电阻，下列说法不正确的是（ ）
A．导体的电阻是导体本身的一种性质，它的大小决定于它本身的材料、长度和横截面积
B．电阻是表示导体对电流阻碍作用大小的物理量
C．导体的电压为零时，电阻也为零
D．导体电阻还跟温度有关
24.家用白炽灯的灯丝烧断后，若把灯丝小心地搭在一起，我们会发现灯泡将比以前更亮，这是因为搭好的
灯丝的电阻（ ）
A．变大了 B．变小了 C．没有变化 D．以上三种情况都有可能
25.由同种材料制成的三根电阻丝，它们的长度关系为L＞L＝L，横截面积的关系为S＝S＜S，现将它们
1 2 3 1 2 3
串联接入电路，关于它们的电阻和通过他们的电流正确的是（ ）
A．R＜R=R，I=I=I B．R＝R＞R，I=I＞I
1 2 3 1 2 3 1 2 3 1 2 3
C．R＞R＞R，I＞I＞I D．R＞R＞R， I=I=I
1 2 3 1 2 3 1 2 3 1 2 3
26.如图所示，小平做实验时将电压表串联在电路中了，那么闭合开关后，会出现的情况为（ ）
A．灯泡的灯丝烧断 B．电压表一定烧坏 C．电源损坏 D．电压表指针有明显偏转
a b
第26题图 第27题图 第28题图 第 29题图
27.在如图所示电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮，若用电压表接在b、d
间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示
数，且灯泡L发光。则故障一定是（ ）
A、灯泡断路 B、灯泡短路 C、电阻R短路 D、电阻R断路
28．在如图所示电路中，开关闭合后，电流表的示数是0．6A，当缓慢地给线圈加热一段时间后，观察电流表
的示数，可以看到电流表的示数将（ ）
A．小于0.6A B．等于0.6A C．大于0.6A D．无法判断
29．在“探究影响导体电阻大小的因素”实验中，小明设计了如图所示的电路．
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 ．
（2）为粗略判断a、b两点间导体电阻的大小，可观察 ．
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接
入电流表．你认为 同学的改进更好一些，理由是 ．
30．假如导体的电阻突然变为零，会给我们生活带来许多变化，下列说法不正确的为( )．
A、可以大大降低输电的损耗 B、电子元件不必考虑散热的问题
C、进一步实现电子设备的微型化 D、电炉子等电热器可以产生更大的热
31.人们通常用的铜和铝制作导线，是因为（ ）
A.它们的电阻小 B.它们的价格低
C.粗细相同时，其它金属比它们的电阻大 D.长度，粗细都相同时，它们的电阻较小，
32.分析复杂电路时，通常把电路中的电流表和电压表进行理想化处理，正确处理方式是( )
A．把电流表看作是一个大电阻 B．把电压表看作是一根导线
C．把电流表看作是断开的 D．把电压表看作是断开的
33．a是长1m，粗0.1mm2的康铜线；b是长1m，粗0.2 mm2的康铜线；c是长0.5m，粗0.2mm2的康铜线；d是长
1m，粗0.1m 2的镍铬线，要研究导体的电阻与材料是否有关，应选取做实验的金属线是（ ）
A．a和b B．b和c C．a和c D．a和d
34．在“探究导体的电阻跟哪些因素有关”的实验中：
（1）甲同学的猜想是：①电阻可能与导体的材料有关。乙同学的猜想是：电阻可能与导体的温度有关。
丙同学的猜想是：电阻可能与导体的横截面积有关。你认为：④电阻还与 有关。
第 7 页 共 11 页汇思考·第十六章【电压和电阻】导学案
（2）现 有金属材料甲和金属材料乙制成的各
种不同规格的金属丝，
规格如右表。选用导线A和B进行实验，可以探究 （选填
“甲”“乙”或“丙”）同学的猜想。要想探究猜想①应该选用
（选上面表格中导线的字母代号）两根导线进行实验。
（3）上面所采用的实验方法叫做__________________________；
第四节 变阻器
一、滑动变阻器
1、构造：电阻线是用电阻率 （选“大”或“小”）的 合金线制成的。
2、原理：滑动变阻器是通过改变 连入电路中电阻的大小。
3、滑动变阻器在电路图中的符号为 。
4、使用规则：
①弄清滑动变阻器铭牌的 和
若标有“10Ω 2A”字样，则其中“10Ω”表示 ，“2A”表示
。
②接法要正确：按照 的原则将滑动变阻器的两个接线柱 联接入所要控制的电路中。若将滑动变
阻器的上边两个接线柱同时接入电路中，连入电路中电阻的大小为 。若将滑动变阻器的下边两个接
线柱同时接入电路中，连入电路中阻值达到 。
③闭合电路前，应将滑动变阻器的滑片调到阻值 的位置。（选“最大”
或“最小”）
5、滑动变阻器在电路中的作用
①限流：利用滑动变阻器改变电路中的电流。（如调光灯）
如右图中滑动变阻器连入电路中的长度是 段，S闭合前应将滑片调到
位置。S闭合后滑片P向左移动过程中，滑动变阻器连入电路中的长度将变 ，阻值将变 ，对电流阻
碍作用会 ，所以电流表的示数会 ，灯的亮度会 。
②分压（保护电路）：如将标有正常工作电压为9V的电灯接到12V的电源上，为使灯正常工作需 联一
个滑动变阻器。该滑动变阻器两端的电压为 V。
6、变阻器的应用 试分析油量表的工作原理。
【解题思路】为：油面上升，浮标随着上升，指针右端连入电路
中电阻线的长度会 ，阻值将变 ，对电流阻碍作用会 ，所以
电流表的示数会 。这样电流表的示数大小就准确反映出油面
的高低。 图中R1的作用是
7、优、缺点
滑动变阻器虽然能够连续不断地改变连入电路中的阻值，但不能准确地知
道连入电路中的阻值大小。
二、旋盘式电阻箱
1、优、缺点
虽然能够准确地知道连入电路中的阻值大小，但不能连续不断地
改变连入电路中的阻值。
2、读数方法：三角符号“▲”上端所对应的数字乘以三角符号“▲”
下端所对应的倍率，然后乘积相加。右图中电阻箱的示数为 。
三、插入式电阻箱
第 8 页 共 11 页汇思考·第十六章【电压和电阻】导学案 A
3
拔出铜塞后，铜塞下对应的电阻丝连入电路，然后把有电流通过的电阻丝的阻值相加。
L
针对性训练 2 A
2
1．如图所示电路，当开关闭合后，滑动变阻器滑片P向右移动过程中，连入电路中电阻丝长度将_______，电B A
A P
阻将_______，电流表示数将_______． 1
L
1
第1题图 第2题图 第3题图甲 第3题图乙
2．如图所示，当开关S闭合时发现灯不亮，电流表和电压表均无示数．用电压表去检测电路，将电压表接在
电源两端发现电压表等于电源电压，说明电源 （填“完好”或“无电压”） ．电压表接在电流表和
灯的两端，电压表无示数，将电压表接在变阻器接入线路中的两点间，电压表显示电源电压，由此判断故障
出现在 ．
3．如图甲所示，它的显示值为____．如图乙所示，它的显示值为____．
4.图中是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片向右移动，接入电路
的合金线 ，接入电路的电阻值 。
5．变阻器铭牌“20Ω.1A”字样，表示这个变阻器电阻变化范围是 ，允许通过的最大电流是
A。滑片P移至中点时接入的阻值R = Ω，将这个变阻器接入如图所示的电路中，滑片P
AP
向左移动时，电路中的电流将 。
6．如图所示，滑片P向右移动时，电流表的示数减小，则可推断出线头M是与变阻器的接线柱 相
连。
第4题图 第5题图 第6题图 第7题图
7．滑动变阻器是通过____________________来改变电阻的,如图所示中，若要使滑片P向C端滑动时，小灯
泡变亮，应将滑动变阻器的接线柱_____或_____接在电路的M、N端。
8.如图所示是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电
阻 ，电流表的示数 ．（选填“变大”“变小”或“不变”）．这样把电流对应的重量刻在电
流表的刻度盘上，就可以读出被称物体的重量．
9.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时
OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，
电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起
相当于一个 ，观察小灯泡的 可以粗略地知道风力的大小。
10.如图所示，开关闭合前滑片P应处于 端，当滑片P向左移动过程中（不含B点）三个电表的示数变
化情况分别为A ，A ，A 。（选填“变大”“变小”或“不变”）
1 2 3
A
3
L
2
A
2
B A
A P
1
第8题图 第9题图 L 第10题图 第11题图
1
11.如图所示是一种自动测定油箱内油量多少的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，从油
量表(由电流表改装而成)指针所指的刻度，就能知道油箱内油量的多少，则 ( )
第 9 页 共 11 页汇思考·第十六章【电压和电阻】导学案
A．油量增加，R增大，油量表指针偏转变小 B．油量增加，R减小，油量表指针偏转变大
C．油量减少，R增大，油量表指针偏转变大 D．油量减少，R减小，油量表指针偏转变小
12．如图是电阻箱结构示意图，要得到6Ω的电阻，应插入插孔的铜塞是（ ）
A．b、c B．a、d C．a、c D．b、d
13．如图电路中，当滑片P向右滑动时（ ）
A．电压表读数变小，电流表读数变大 B．电压表读数变小，电流表读数变小
C．电压表读数变小，电流表读数不变 D．电压表读数变大，电流表读数变小
14.如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（ ）
A．A、D B．B、C C．A、B D．C、D
15．如图甲电路中，滑片P向右滑动时小灯泡变亮，现将图乙所示滑动变阻器接在电路M、N之间，其中
接法正确的是（ ）
A．C接M，A接N B．A接M，D接N C．A接M，C接N D．C接M，B接N
第12题图 第13题图 第14题图 第7题图甲 第7题图乙
16.有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出
了以下几种对铭牌意义的理解，正确的是( )
A.电阻最小值是20Ω，允许通过最大电流1 A、B.电阻最小值是20Ω，允许通过最小电流1 A
C.电阻最大值是20Ω，允许通过最大电流1 A、D.电阻最大值是20Ω，允许通过最小电流1 A
17.在如图滑动变阻器的四种接法中，当滑动变阻器滑片 P向右移动时，接入电路中的电阻增大的是
（ ）
第17题图 第18题图 第19题图
18.如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表
示数的变化情况是：（ ）
A、灯泡L变亮，电流表示数变大 B、灯泡L变暗，电流表示数变小
C、灯泡L变亮，电流表示数变小 D、灯泡L变暗，电流表示数变大
19.如图所示，当开关闭合时，发现电压表示数为零，灯L 不亮，灯L 亮。下列故障中，可能的是（ ）
1 2
A．灯L 的灯座短路 B．灯L 灯丝断了 C．灯L 的灯座短路 D．灯L 灯丝断了
1 1 2 2
20.滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是（ ）
A．加在电阻丝两端的电压发生变化 B．电阻丝横截面积发生变化
C．连入电路的电阻丝长度发生变化 D．通过变阻器的电流强度发生变化
21.如图所示，用笔画线代替导线，把各电路元件连接起来，要求：开关同时控制两盏灯，灯L 的亮度不变，
1
灯L 的亮度可以调节，电流表测量干路电流，连线不能交叉，并画出电路图。
2
第21题图 第22题图
22.如图所给出的器材，完成下列各题。
⑴在方框中画出利用滑动变阻器改变小灯泡亮度用电流表测电流的电路图。
⑵根据电路图连接实物图，要求滑动变阻器必须使用A端。
L
1
第 10 页 共 11 页
L
2汇思考·第十六章【电压和电阻】导学案
⑶在开关闭合前，滑动变阻器的滑片P应该放在 端（填“A”或“B”）。
⑷若使灯泡变亮，滑片P应向 端移动，这时电流表的示数将 （填
“变大”、“变小”或“不变”）。
23.如图所示，给你几种电路元件，请你在图上用铅笔画线代替导线，把 第23题图
元件按要求连接起来。要求：L 与L 并联；滑动变阻器控制通过L 的电流大小；滑动变阻器滑片向右滑动，
1 2 1
L 变亮。
1
24．利用如图所示的器材设计一个可以控制电铃声音大小的电路，
（1）连接好实物图；（2）画好正确连接后的电路图；
（3）如果要使电铃的声音越来越响，针对你所设计的电路，
说明应该如何调节滑动变阻器．
第 11 页 共 11 页
