15.5串、并联电路中电流的规律同步练习
1．利用如图所示电路进行“探究并联电路中干路电流与各支路电流的关系”的实验。单独闭合开关 S 或
1
S ，电流表示数均为0.2A。下列说法正确的是（ ）
2
A．通过灯泡L 的电流为0.4A
1
B．通过灯泡L 的电流为0.4A
2
C．两个开关都闭合时，电流表示数为0.4A
D．实验中采用的是不同型号的两个灯泡

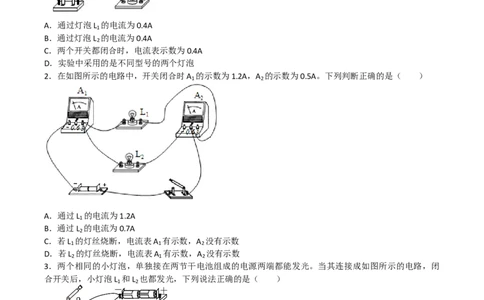

2．在如图所示的电路中，开关闭合时A 的示数为1.2A，A 的示数为0.5A。下列判断正确的是（ ）
1 2
A．通过L 的电流为1.2A
1
B．通过L 的电流为0.7A
2
C．若L 的灯丝烧断，电流表A 有示数，A 没有示数
1 1 2
D．若L 的灯丝烧断，电流表A 有示数，A 没有示数
2 1 2
3．两个相同的小灯泡，单独接在两节干电池组成的电源两端都能发光。当其连接成如图所示的电路，闭
合开关后，小灯泡L 和L 也都发光，下列说法正确的是（ ）
1 2
A．此时小灯泡L 比L 亮一些，是因为通过的L 电流大于通过L 的电流
1 2 1 2
B．过了一会，两个灯泡都熄灭了，可能是因为L 短路
1
C．用一根导线接在小灯泡L 两端，L 熄灭，L 变亮
2 2 1D．用一根导线接在AB两点，会损坏灯泡
4．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，
通过灯泡L 和L 的电流分别为（ ）
1 2
A．1.5A 0.3AB．1.2A 0.3AC．0.3A 0.3A D．1.2A 1.2A

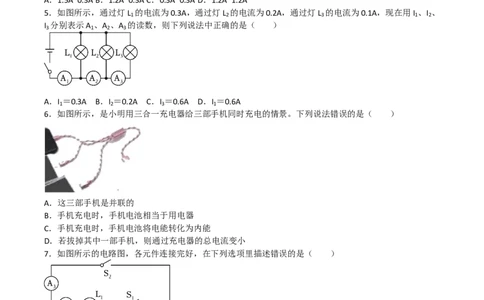

5．如图所示，通过灯L 的电流为0.3A，通过灯L 的电流为0.2A，通过灯L 的电流为0.1A，现在用I 、I 、
1 2 3 1 2
I 分别表示A 、A 、A 的读数，则下列说法中正确的是（ ）
3 1 2 3
A．I ＝0.3A B．I ＝0.2A C．I ＝0.6A D．I ＝0.6A
1 2 3 1
6．如图所示，是小明用三合一充电器给三部手机同时充电的情景。下列说法错误的是（ ）
A．这三部手机是并联的
B．手机充电时，手机电池相当于用电器
C．手机充电时，手机电池将电能转化为内能
D．若拔掉其中一部手机，则通过充电器的总电流变小
7．如图所示的电路图，各元件连接完好，在下列选项里描述错误的是（ ）
A．当S 闭合、S 和S 都断开时，若电流表A 的示数为1A，则通过L 电流也为1A
1 2 3 1 2
B．当S 和S 闭合、S 断开时，电流表A 和A 示数可能不相等
2 3 1 1 2
C．若将S 、S 和S 同时闭合，电流表A 可能会因为电路短路而烧坏
1 2 3 3
D．当S 和S 闭合、S 断开时，电路中只有一个灯泡发光，且电流表A 和A 示数一定相等
1 2 3 2 3
8．如图所示，当开关 S闭合时，三只电流表的示数分别是 1.1A、0.7A、0.5A，则电灯L 中的电流是
2（ ）
A．0.5A B．0.3A C．0.2A D．0.1A

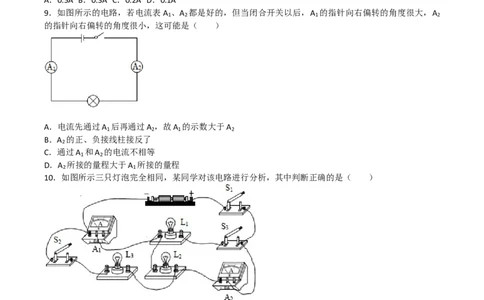

9．如图所示的电路，若电流表A 、A 都是好的，但当闭合开关以后，A 的指针向右偏转的角度很大，A
1 2 1 2
的指针向右偏转的角度很小，这可能是（ ）
A．电流先通过A 后再通过A ，故A 的示数大于A
1 2 1 2
B．A 的正、负接线柱接反了
2
C．通过A 和A 的电流不相等
1 2
D．A 所接的量程大于A 所接的量程
2 1
10．如图所示三只灯泡完全相同，某同学对该电路进行分析，其中判断正确的是（ ）
A．只闭合S 时，只有L 发光，电流表A 的示数比A 的大
1 2 1 2
B．只闭合S 、S 时，L 和L 并联，电流表A 的示数比A 的大
1 2 2 3 1 2
C．只闭合S 、S 时，L 和L 并联，电流表A 的示数比A 的小
1 3 1 2 1 2
D．闭合S 、S 、S 时，三只灯泡并联，电流表A 的示数与A 的相等
1 2 3 1 2
11．小明想验证“并联电路中的电流关系”，组装了如图的电路，器材完好，导线与接线柱接触良好，小
芳提示电路连接有问题，关于这个电路下列说法正确的是（ ）A．用开关试触时，L 不发光，因为L 被导线“4”短路
1 1
B．用开关试触时，L 、L 都能发光，甲、乙、丙三个电流表指针都能正常偏转
1 2
C．闭合开关一段时间，可能会导致乙电流表被烧坏
D．为完成实验，可将导线3接在L 上的接线端改接在乙电流表的负接线柱上
2

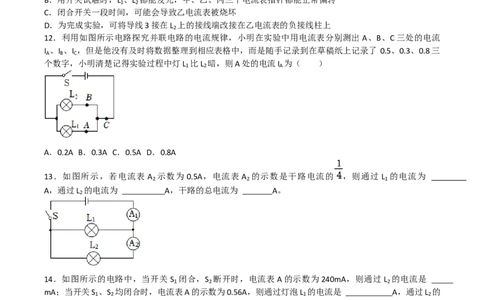

12．利用如图所示电路探究并联电路的电流规律，小明在实验中用电流表分别测出 A、B、C三处的电流
I 、I 、I ，但是他没有及时将数据整理到相应表格中，而是随手记录到在草稿纸上记录了 0.5、0.3、0.8三
A B C
个数字，小明清楚记得实验过程中灯L 比L 暗，则A处的电流I 为（ ）
1 2 A
A．0.2A B．0.3A C．0.5A D．0.8A
13．如图所示，若电流表 A 示数为 0.5A，电流表 A 的示数是干路电流的 ，则通过 L 的电流为
2 2 1
A，通过L 的电流为 A，干路的总电流为 A。
2
14．如图所示的电路中，当开关S 闭合，S 断开时，电流表A的示数为240mA，则通过L 的电流是
1 2 2
mA；当开关S 、S 均闭合时，电流表A的示数为0.56A，则通过灯泡L 的电流是 A，通过L 的
1 2 1 2
电流是 A.
15．如图甲所示电路，闭合开关S，电流表A 、A 的示数如图乙、丙所示，则电流表A 测量的是通过
1 2 2
（选填“电源”、“L ”或“L ”）的电流，通过小灯泡L 的电流是 A。
1 2 116．20个小彩灯串联在一起接入电路中，通过插头处的电流是100mA，则通过每个小彩灯的电流是
A；如果中间的一只小彩灯灯丝断了，则从插头处流向第一只小彩灯的电流是 A，家庭电路中各用
电器之间是 （选填“串联”或“并联”）的。
17．某同学通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律。所接电路图如图甲所示，
闭合开关后，两电流表指针偏转情况如图乙。
（1）该同学发现电流表A 指针偏转比A 小，所以他认为“串联电路电流每流经一个用电器，电流都会减
1 2
弱一些”•请你指出造成他判断错误的原因： 。
（2）闭合电路后发现：灯L 的亮度比灯L 的亮度大。则下列说法正确的是 。
2 1
A.灯L 中的电流较大，所以L 更亮
2 2
B.电流从电源正极出来先通过灯L ，所以L 更亮
2 2
C.两灯中的电流相等，亮度不同是由于两灯规格不同所致
（3）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断
方法是否可行？请你在表中空格填写“可行”或“不可行”。
方法 操作 现象 结论 方法是否可
行
方法1 把其中一灯泡从灯座中取 另 一 灯 熄两灯一定是串 ①
下 灭 联
方法2 把任意一根导线断开 两灯熄灭 两灯一定是串 ②
联
18．小明用三个电流表和两个小灯泡做实验，探究并联电路的电流规律，其连接的电路图如图甲所示。
（1）请你找出这个电路中连接错误的那一根导线，并在这根导线上打“×”，表示这根导线不能这样接，然后画出正确的连接位置。
（2）实验中应选用规格 （选填“相同”或“不同”）的小灯泡L 、L 连接电路。
1 2
（3）正确连接好电路并检查无误后，小明进行了多次实验，得出如表数据。某次实验中电流表A和A 的
1
指针都指在表盘上的同一位置，如图乙所示，则通过灯泡L 的电流是 。
2
实验次数 电流表A示数I/A 电流表A 示数I /A 电流表A 示数I /A
1 1 2 2
1 0.6 0.2 0.4
2 1.2 0.4 0.8
3 1.8 0.6 1.2
（4）该同学进行以上3次实验是通过 方式实现的。（选填序号）
A.改变小灯泡的规格
B.改变电池节数
（5）分析各组数据后，小明总结出并联电路的电流规律是：并联电路中， 。
19．如图甲所示，当开关S 闭合，S 和S 都断开时，电流表A 的示数如图乙所示，求：
1 2 3 1
（1）电流表A 和A的示数；
2
（2）当开关S 和S 闭合，S 断开时，电流表A和A 的示数分别为0.7A和0.3A，电流表A 的示数；
2 3 1 2 1
（3）若将S 、S 和S 同时闭合会发生什么现象？
1 2 3
15.5串、并联电路中电流的规律同步练习答案
1．利用如图所示电路进行“探究并联电路中干路电流与各支路电流的关系”的实验。单独闭合开关 S 或
1
S ，电流表示数均为0.2A。下列说法正确的是（ ）
2
A．通过灯泡L 的电流为0.4A
1
B．通过灯泡L 的电流为0.4A
2
C．两个开关都闭合时，电流表示数为0.4A
D．实验中采用的是不同型号的两个灯泡【答案】C
2．在如图所示的电路中，开关闭合时A 的示数为1.2A，A 的示数为0.5A。下列判断正确的是（ ）
1 2
A．通过L 的电流为1.2A
1
B．通过L 的电流为0.7A
2
C．若L 的灯丝烧断，电流表A 有示数，A 没有示数
1 1 2
D．若L 的灯丝烧断，电流表A 有示数，A 没有示数
2 1 2
【答案】D
3．两个相同的小灯泡，单独接在两节干电池组成的电源两端都能发光。当其连接成如图所示的电路，闭
合开关后，小灯泡L 和L 也都发光，下列说法正确的是（ ）
1 2
A．此时小灯泡L 比L 亮一些，是因为通过的L 电流大于通过L 的电流
1 2 1 2
B．过了一会，两个灯泡都熄灭了，可能是因为L 短路
1
C．用一根导线接在小灯泡L 两端，L 熄灭，L 变亮
2 2 1
D．用一根导线接在AB两点，会损坏灯泡
【答案】C
4．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，
通过灯泡L 和L 的电流分别为（ ）
1 2
A．1.5A 0.3AB．1.2A 0.3AC．0.3A 0.3A D．1.2A 1.2A
【答案】B
5．如图所示，通过灯L 的电流为0.3A，通过灯L 的电流为0.2A，通过灯L 的电流为0.1A，现在用I 、I 、
1 2 3 1 2I 分别表示A 、A 、A 的读数，则下列说法中正确的是（ ）
3 1 2 3
A．I ＝0.3A B．I ＝0.2A C．I ＝0.6A D．I ＝0.6A
1 2 3 1
【答案】D
6．如图所示，是小明用三合一充电器给三部手机同时充电的情景。下列说法错误的是（ ）
A．这三部手机是并联的
B．手机充电时，手机电池相当于用电器
C．手机充电时，手机电池将电能转化为内能
D．若拔掉其中一部手机，则通过充电器的总电流变小
【答案】C
7．如图所示的电路图，各元件连接完好，在下列选项里描述错误的是（ ）
A．当S 闭合、S 和S 都断开时，若电流表A 的示数为1A，则通过L 电流也为1A
1 2 3 1 2
B．当S 和S 闭合、S 断开时，电流表A 和A 示数可能不相等
2 3 1 1 2
C．若将S 、S 和S 同时闭合，电流表A 可能会因为电路短路而烧坏
1 2 3 3
D．当S 和S 闭合、S 断开时，电路中只有一个灯泡发光，且电流表A 和A 示数一定相等
1 2 3 2 3
【答案】C
8．如图所示，当开关 S闭合时，三只电流表的示数分别是 1.1A、0.7A、0.5A，则电灯L 中的电流是
2
（ ）A．0.5A B．0.3A C．0.2A D．0.1A
【答案】D
9．如图所示的电路，若电流表A 、A 都是好的，但当闭合开关以后，A 的指针向右偏转的角度很大，A
1 2 1 2
的指针向右偏转的角度很小，这可能是（ ）
A．电流先通过A 后再通过A ，故A 的示数大于A
1 2 1 2
B．A 的正、负接线柱接反了
2
C．通过A 和A 的电流不相等
1 2
D．A 所接的量程大于A 所接的量程
2 1
【答案】D
10．如图所示三只灯泡完全相同，某同学对该电路进行分析，其中判断正确的是（ ）
A．只闭合S 时，只有L 发光，电流表A 的示数比A 的大
1 2 1 2
B．只闭合S 、S 时，L 和L 并联，电流表A 的示数比A 的大
1 2 2 3 1 2
C．只闭合S 、S 时，L 和L 并联，电流表A 的示数比A 的小
1 3 1 2 1 2
D．闭合S 、S 、S 时，三只灯泡并联，电流表A 的示数与A 的相等
1 2 3 1 2
【答案】D
11．小明想验证“并联电路中的电流关系”，组装了如图的电路，器材完好，导线与接线柱接触良好，小
芳提示电路连接有问题，关于这个电路下列说法正确的是（ ）A．用开关试触时，L 不发光，因为L 被导线“4”短路
1 1
B．用开关试触时，L 、L 都能发光，甲、乙、丙三个电流表指针都能正常偏转
1 2
C．闭合开关一段时间，可能会导致乙电流表被烧坏
D．为完成实验，可将导线3接在L 上的接线端改接在乙电流表的负接线柱上
2
【答案】D
12．利用如图所示电路探究并联电路的电流规律，小明在实验中用电流表分别测出 A、B、C三处的电流
I 、I 、I ，但是他没有及时将数据整理到相应表格中，而是随手记录到在草稿纸上记录了 0.5、0.3、0.8三
A B C
个数字，小明清楚记得实验过程中灯L 比L 暗，则A处的电流I 为（ ）
1 2 A
A．0.2A B．0.3A C．0.5A D．0.8A
【答案】B
13．如图所示，若电流表A 示数为0.5A，电流表A 的示数是干路电流的 ，则通过L 的电流为 1.5
2 2 1
A，通过L 的电流为 0. 5 A，干路的总电流为 2 A。
2
【答案】1.5；0.5；2。
14．如图所示的电路中，当开关S 闭合，S 断开时，电流表A的示数为240mA，则通过L 的电流是 24 0
1 2 2
mA；当开关S 、S 均闭合时，电流表A的示数为0.56A，则通过灯泡L 的电流是 0.56 A，通过L 的电
1 2 1 2
流是 0 A.【答案】240；0.56；0
15．如图甲所示电路，闭合开关S，电流表A 、A 的示数如图乙、丙所示，则电流表A 测量的是通过 L
1 2 2 2
（选填“电源”、“L ”或“L ”）的电流，通过小灯泡L 的电流是 1 A。
1 2 1
【答案】L ；1。
2
16．20个小彩灯串联在一起接入电路中，通过插头处的电流是 100mA，则通过每个小彩灯的电流是 0. 1
A；如果中间的一只小彩灯灯丝断了，则从插头处流向第一只小彩灯的电流是 0 A，家庭电路中各用电
器之间是 并联 （选填“串联”或“并联”）的。
【答案】0.1；0；并联。
17．某同学通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律。所接电路图如图甲所示，
闭合开关后，两电流表指针偏转情况如图乙。
（1）该同学发现电流表A 指针偏转比A 小，所以他认为“串联电路电流每流经一个用电器，电流都会减
1 2
弱一些”•请你指出造成他判断错误的原因： 电流表所选量程不同 。
（2）闭合电路后发现：灯L 的亮度比灯L 的亮度大。则下列说法正确的是 C 。
2 1
A.灯L 中的电流较大，所以L 更亮
2 2
B.电流从电源正极出来先通过灯L ，所以L 更亮
2 2
C.两灯中的电流相等，亮度不同是由于两灯规格不同所致
（3）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断
方法是否可行？请你在表中空格填写“可行”或“不可行”。
方法 操作 现象 结论 方法是否可
行
方法1 把其中一灯泡从灯座中取 另 一 灯 熄两灯一定是串 ① 可行
下 灭 联
方法2 把任意一根导线断开 两灯熄灭 两灯一定是串 ② 不可行
联
【答案】（1）电流表所选量程不同；（2）C；（3）①可行；②不可行。
18．小明用三个电流表和两个小灯泡做实验，探究并联电路的电流规律，其连接的电路图如图甲所示。（1）请你找出这个电路中连接错误的那一根导线，并在这根导线上打“×”，表示这根导线不能这样接，
然后画出正确的连接位置。
（2）实验中应选用规格 不同 （选填“相同”或“不同”）的小灯泡L 、L 连接电路。
1 2
（3）正确连接好电路并检查无误后，小明进行了多次实验，得出如表数据。某次实验中电流表A和A 的
1
指针都指在表盘上的同一位置，如图乙所示，则通过灯泡L 的电流是 1.12A 。
2
实验次数 电流表A示数I/A 电流表A 示数I /A 电流表A 示数I /A
1 1 2 2
1 0.6 0.2 0.4
2 1.2 0.4 0.8
3 1.8 0.6 1.2
（4）该同学进行以上3次实验是通过 B 方式实现的。（选填序号）
A.改变小灯泡的规格
B.改变电池节数
（5）分析各组数据后，小明总结出并联电路的电流规律是：并联电路中， 干路电流等于各支路电流之
和 。
【答案】（1） ；（2）不同；（3）1.12A；（4）B；
（5）干路电流等于各支路电流之和。
19．如图甲所示，当开关S 闭合，S 和S 都断开时，电流表A 的示数如图乙所示，求：
1 2 3 1
（1）电流表A 和A的示数；
2
（2）当开关S 和S 闭合，S 断开时，电流表A和A 的示数分别为0.7A和0.3A，电流表A 的示数；
2 3 1 2 1
（3）若将S 、S 和S 同时闭合会发生什么现象？
1 2 3【答案】（1）电流表A 的示数为0.1A，A 的示数为0A；
2 3
（2）电流表A 的示数为0.4A；
1
（3）若将S 、S 和S 同时闭合会发生电源短路现象。
