第1章 城镇道路工程
案例（一）
背景资料：
某公司中标修建城市新建主干道，全长2.5km，双向四车道。其结构从下至上为：20cm厚石灰稳定碎石底基层，
38cm厚水泥稳定碎石基层，8cm厚粗粒式沥青混合料底面层，6cm厚中粒式沥青混合料中面层，4cm厚细粒式沥青
混合料表面层。项目部编制的施工机械计划表列有：挖掘机、铲运机、压路机、洒水车、平地机、自卸汽车。
施工方案部分内容如下：
（1）石灰稳定碎石底基层直线段由中间向两边、曲线段由外侧向内侧的方式进行碾压；
（2）水泥稳定碎石基层一次性摊铺完成后，立即喷洒透层油；
施工现场设立了公示牌，内容包括工程概况牌、安全生产牌、文明施工牌、安全纪律牌。
项目部将20cm厚石灰稳定碎石底基层、38cm厚水泥稳定碎石基层、8cm厚粗粒式沥青混合料底面层、6cm厚中粒式
沥青混合料中面层、4cm厚细粒式沥青混合料表面层等五个施工过程分别用：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ表示，并将Ⅰ、
Ⅱ两项划分为四个施工段①、②、③、④。

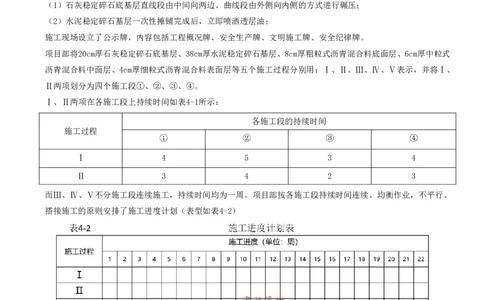

Ⅰ、Ⅱ两项在各施工段上持续时间如表4-1所示：
各施工段的持续时间
施工过程
① ② ③ ④
Ⅰ 4 5 3 4
Ⅱ 3 4 2 3
而Ⅲ、Ⅳ、Ⅴ不分施工段连续施工，持续时间均为一周。项目部按各施工段持续时间连续、均衡作业，不平行、
搭接施工的原则安排了施工进度计划（表型如表4-2）
问题：
1.补充施工机械计划表中缺少的主要机械。
2.指出施工方案中错误之处，并改正。
3.除背景内容外，现场还应设立哪些公示牌？
4.请按背景中要求和表4—2形式，用横道图表示，画出完整的施工进度计划表（画在答题纸上），并计算工期。答案：
1.推土机、装载机、摊铺机、沥青洒布车、切割机。 （5分）
2.（1）错误之处一：石灰稳定碎石底基层直线段由中间向两边、曲线段由外侧向内侧的方式进行碾压； （1分）
改正：石灰稳定碎石底基层直线段应由两边向中间、曲线段由内侧向外侧的方式进行碾压； （1分）
（2）错误之处二：水泥稳定碎石基层一次性摊铺完成后，立即喷洒透层油； （2分）
改正：水泥稳定碎石基层厚度为38cm，超过20cm，摊铺时应分两层进行，每层最大厚度不超过200mm，不能一次
性摊铺完成；基层碾压成型后表面稍变干燥，但尚未硬化的情况下喷洒透层油。 （2分）
3.管理人员名单及监督电话牌、消防保卫牌、施工现场总平面图。 （3分）

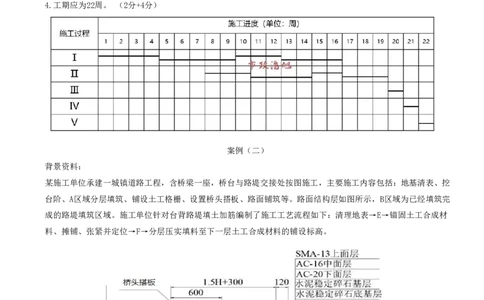

4.工期应为22周。 （2分+4分）
案例（二）
背景资料：
某施工单位承建一城镇道路工程，含桥梁一座，桥台与路堤交接处按图施工，主要施工内容包括：地基清表、挖
台阶、A区域分层填筑、铺设土工格栅、设置桥头搭板、路面铺筑等。路面结构层如图所示，B区域为已经填筑完
成的路堤填筑区域。施工单位针对台背路堤填土加筋编制了施工工艺流程如下：清理地表→E→锚固土工合成材
料、摊铺、张紧并定位→F→分层压实填料至下一层土工合成材料的铺设标高。基层施工期间正值雨期，项目部针对水泥稳定碎石基层制定了雨期施工质量控制措施如下：
（1）加强与气象站联系，掌握天气预报，安排在不下雨时施工。
（2）注意气象变化，防止水泥和混合料遭雨淋。
（3）做好防雨准备，在料场和搅拌站搭雨棚。
（4）降雨时应停止施工，对已摊铺的混合料尽快碾压密实。
沥青混合料摊铺时应对温度随时检查，并确定了路面施工质量检验的主控项目。
问题：
1.写出图中部件C、D的名称及工艺流程中工序E、F的名称。
2.图1中A区域填筑宜采用哪些填料，填料应具有哪些特性。
3.写出A区域设置土工格栅的目的，并写出台阶宽度及高度的要求。
4.补充和完善水泥稳定碎石基层雨期施工质量控制措施。
5.沥青混合料摊铺温度应依据什么因素确定？并写出面层施工质量检验的主控项目。

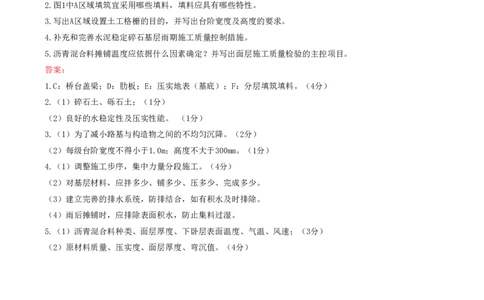

答案：
1.C：桥台盖梁；D：肋板；E：压实地表（基底）；F：分层填筑填料。（4分）
2.（1）碎石土、砾石土；（1分）
（2）良好的水稳定性及压实性能。 （1分）
3.（1）为了减小路基与构造物之间的不均匀沉降。（2分）
（2）每级台阶宽度不得小于1.0m；高度不大于300mm。（1分）
4.（1）调整施工步序，集中力量分段施工。（4分）
（2）对基层材料，应拌多少、铺多少、压多少、完成多少。
（3）建立完善的排水系统，防排结合，如有积水及时排除。
（4）雨后摊铺时，应排除表面积水，防止集料过湿。
5.（1）沥青混合料种类、面层厚度、下卧层表面温度、气温、风速；（3分）
（2）原材料质量、压实度、面层厚度、弯沉值。（4分）
