证儿八经建造师
一级建造师
机电工程管理与实务
基础精学
主讲老师：朱旭阳

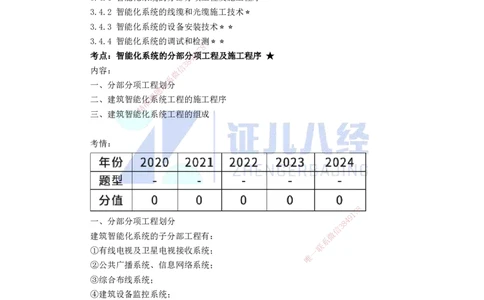

章节导引
第三章 建筑机电工程施工技术
3.4 智能化系统工程施工技术
3.4.1 智能化系统的分部分项工程及施工程序
⭐
3.4.2 智能化系统的线缆和光缆施工技术
⭐
3.4.3 智能化系统的设备安装技术
⭐⭐
3.4.4 智能化系统的调试和检测
8 ⭐⭐
7
1
考点：智能化系统的分部分9项工程及施工程序 ★
4
8
3
信
内容：
微
系
一、分部分项工程联划分
题
押
二、建筑智能准化系统工程的施工程序
精
三、建筑智能化系统工程的组成
考情：
8
7
1
9
一、分部分项工程划分 8 4
3
信
建筑智能化系统的子分部工程有： 微
系
联
①有线电视及卫星电视接收系统； 一
唯
②公共广播系统、信息网络系统；
③综合布线系统；
④建筑设备监控系统；
⑤安全技术防范系统；
⑥用户电话交换系统；
⑦火灾自动报警系统、机房工程。
【口诀：电视广播发信息，总监计划吃火鸡】
二、建筑智能化系统工程的施工程序
1.建筑智能化系统工程的一般施工程序：施工图深化→设备、材料采购→管线敷设→设
备、元件安装→系统调试→系统试运行→系统检测→系统验收。
三、建筑智能化系统工程的组成
1.火灾自动报警系统的组成
1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
火灾自动报警系统由火灾探测器、输入模块、报警控制器、联动控制器与控制模块等组
成。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

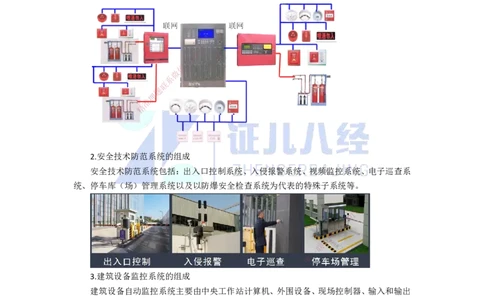

2.安全技术防范系统的组成
安全技术防范系统包括：出入 口控制系统、入侵报警系统、视频监控系统、电子巡查系
统、停车库（场）管理系统以及以防爆 安全检查系统为代表的特殊子系统等。
8
1
7
9
8
4
信
3
微
系
联
一
唯
3.建筑设备监控系统的组成
建筑设备自动监控系统主要由中央工作站计算机、外围设备、现场控制器、输入和输出
设备、相应的系统软件和应用软件组成。
2
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
1）中央监控设备由计算机和外围设备（UPS、打印机、主控台、显示屏）等组成；
2）现场控制器：数字量输入接口（DI）、模拟量输入接口（AI）、数字量输出接口（DO）、
模拟量输出接口 （AO）。
3）主要输入设备
①电量传感器有：电压、电流、频率、有功功率、功率因数传感器等；
②非电量传感器有：温度、湿度、压力、液位和流量传感器等；
③温度传感器常用的有风管型和水管型。由传感元件和变送器组成，以热电阻或热电偶
作为传感元件，有1KΩ 镍电阻、1KΩ和100Ω铂电阻等类型。
④湿度传感器用于测量室内、室外和风管内的相对湿度；有氯化锂湿度传感器、碳湿敏
元件、氧化铝湿度计和陶瓷湿度传感器等；【口诀：氯氧淘汰】

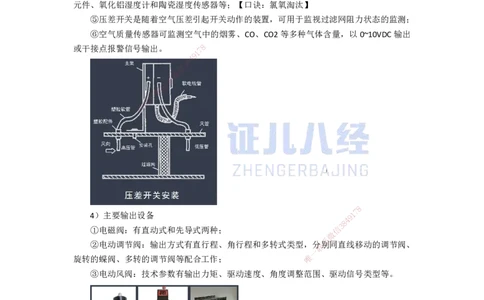

⑤压差开关是随着空气压差引起开关动作的装置，可用于监视过滤网阻力状态的监测；
⑥空气质量传感器可监测空气中的烟雾、CO、CO2等多种气体含量，以0~10VDC输出
或干接点报警信号输出。 7 8
1
9
4
8
3
信
微
系
联
题
押
准
精
8
4）主要输出设备 9 1
7
8
4
①电磁阀：有直动式和先导式两种； 信
3
微
系
②电动调节阀：输出方式有直行程、角行程和多转 式类型，分联别同直线移动的调节阀、
一
旋转的蝶阀、多转的调节阀等配合工作； 唯
③电动风阀：技术参数有输出力矩、驱动速度、角度调整范围、驱动信号类型等。
3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
【2013-Y】电动调节阀中的电动执行机构的输出方式有（ ）。
A.直行程
B.角行程
C.步进式
D.开关式
E.多转式
【答案】ABE

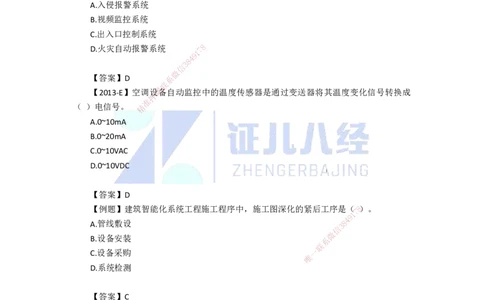

【2017-Y】建筑智能化安全技术防范系统不包括（ ）。
A.入侵报警系统
B.视频监控系统
C.出入口控制系统
D.火灾自动报警系统 7 8
1
9
4
8
3
信
微
【答案】D 系
联
【2013-E】空调
押
设题备自动监控中的温度传感器是通过变送器将其温度变化信号转换成
准
（ ）电信号。 精
A.0~10mA
B.0~20mA
C.0~10VAC
D.0~10VDC
【答案】D
【例题】建筑智能化系统工程施工程序 中，施工图深化的紧后工序是（8）。
1
7
9
A.管线敷设
信
3
8
4
微
B.设备安装 系
联
C.设备采购
唯
一
D.系统检测
【答案】C
【2019-Y】某安装公司承接一商业中心的建筑智能化工程的施工。工程包括：建筑设备
监控系统、安全技术防范系统、公共广播系统、防雷与接地系统、机房工程。
【问题】本工程系统检测合格后，需填写几个子分部工程检测记录？
【答案】需填写4个子分部工程检测记录，分别是建筑设备监控系统、安全技术防范系
统、公共广播系统和机房工程等4个子分部工程的检测记录。
4
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
总结
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
考点：智能化系统的线 缆和光缆施工技术 ★
内容：
一、线缆、光缆敷设要求
考情：
8
1
7
9
8
4
信
3
微
系
联
一
唯
一、线缆、光缆敷设要求
1.双绞线敷设要求
1）线缆敷设自然平直，不得产生扭绞、打圈等现象，不应受外力挤压和损伤；线缆敷
设路由中不得接头；屏蔽双绞线的屏蔽层端到端应保持完好导通性，不应受到拉力；
5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
2）线缆敷设时应有余量以适应成端、终接、检测和变更，线缆在终接处，预留长度在
工作区信息插座底盒内宜为30~60mm，电信间宜为0.5~2m，设备间宜为3~5m；
3）非屏蔽和屏蔽4对双绞线缆的弯曲半径不应小于电缆外径的4倍。【口诀：4对4】
2.信号线缆敷设要求
8
7
1
9
1）信号线缆和电力电缆平
8
4行敷设时，其间距不得小于 0.3m；信号线缆与电力电缆交
3
信
叉敷设时，宜成直角；多芯微线缆的最小弯曲半径应大于其外径的6倍。
系
联
2）电源线与信号
题
线、控制线应分别穿管敷设；当低电压供电时，电源线与信号线、控
押
制线可以同管敷设准；
精
3）明敷的信号 线缆与具有强磁场、强电场的电气设备之间的净距离，宜大于1.5m，当
采用屏蔽线缆或穿金属 保护管或在金属封闭线槽内敷设时，宜大于0.8m。
3.光缆敷设要求
1）光缆敷设前，应对光纤 进行检查。光纤应无断点，其衰耗值应符合设计要求。核对
光缆长度，并应根据施工图的敷设长度来选配光缆；
8
1
7
9
8
4
信
3
微
系
联
一
唯
2）敷设光缆时，其最小动态弯曲半径应大于光缆外径的20倍；【记忆：动20，静15】
3）光缆牵引
①牵引力应加在加强芯上；
②牵引力不应超过光缆允许张力的80％；
③牵引速度宜为10~15m/min；
④一次牵引的直线长度不宜超过1km；
⑤光纤接头的预留长度不应小于8m。
【2016-Y改】敷设光缆的技术要求包括（ ）。
A.光缆的牵引力应加在所有的光纤芯上
6
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
B.光缆的牵引力不应超过光缆允许张力的80％
C.光缆的牵引力速度不得大于10m/min
D.光纤接头的预留长度不应小于8m
E.敷设中光缆弯曲半径应大于光缆外径的20倍
【答案】BDE
【2022-Y改】关于光缆采用牵引机敷设的说法，正确的是（ ）。
A.牵引力不应超过光缆允许张力的90％
B.牵引速度最大为10m/min
C.牵引力应加在加强芯上
D.牵引长度不宜超过2km
【答案】C 7 8
1
9
4
【例题】关于智能化双绞3 8线敷设要求说法中，正确的是（ ）。
信
微
A.线缆敷设路由中最系多允许有1个接头
联
B.屏蔽4对双绞
押
线题的弯曲半径不应小于电缆外径的6倍
准
C.线缆在电信精间预留长度宜为0.5~1m
D.线缆在设备间预 留长度宜为3~5m
【答案】D
【例题】关于智能化信号电 缆敷设要求，说法错误的是（ ）。
A.信号线缆和电力电缆平行敷设 时，其间距不得小于 0.3m
B.多芯线缆的最小弯曲半径应大于其 外径的6倍
C.电源线与信号线、控制线应分别穿管 敷 设
1
7
8
9
D.明敷的信号线缆与具有强磁场电气设备之 间 的净距离，宜大于1
信
m3 8
4
微
系
联
【答案】D
唯
一
总结
