专题12-“伏安法”及其他方法测量电阻实验题-学易金卷：
2023年中考物理一模试题分项汇编（上海专用）（解析版）
一、实验题

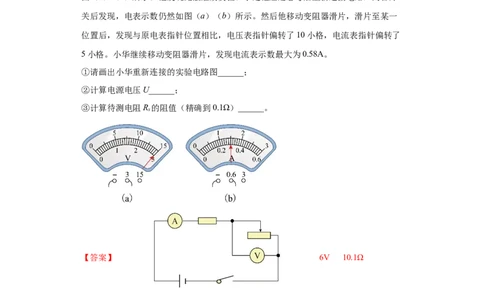

1．（2023·上海青浦·统考一模）小华做“用电流表、电压表测电阻”实验，现有电源
（电压保持不变）、待测电阻R、电流表、电压表（只有0~3V档完好）、滑动变阻
x
器、开关以及导线若干。他正确连接电路，实验步骤正确，刚闭合开关时电表示数如
图（a）（b）所示。他发现无法继续实验。于是他经过思考后重新连接电路，闭合开
关后发现，电表示数仍然如图（a）（b）所示。然后他移动变阻器滑片，滑片至某一
位置后，发现与原电表指针位置相比，电压表指针偏转了10小格，电流表指针偏转了
5小格。小华继续移动变阻器滑片，发现电流表示数最大为0.58A。
①请画出小华重新连接的实验电路图______；
②计算电源电压U______；
③计算待测电阻R 的阻值（精确到0.1Ω）______。
x
【答案】 6V 10.1Ω
【解析】①[1]正确连接电路，实验步骤正确，闭合开关时，滑动变阻器接电路的电阻
为最大值，电压表示数为3V，I=0.3A，移动滑片P，电流表示数变大，电压表示数变
大，超出电压表的量程，故无法继续实验；要想继续实验可将电压表并联在滑动变阻
器两端，重新连接的实验电路图如图所示：②[2]正确连接电路，电压表接在定值电阻两端，示数为3V，电流表的示数I=0.3A；重
新连接的实验电路后，I=0.3A，此时滑动变阻器阻值最大，两端的电压为3V，根据串
联电路电压特点，则电源电压

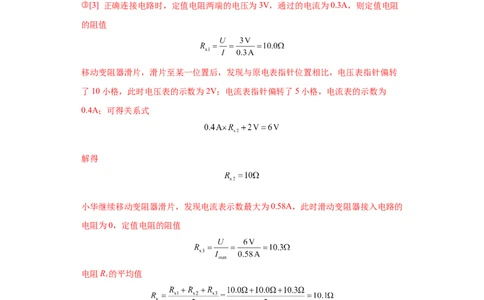

③[3] 正确连接电路时，定值电阻两端的电压为3V，通过的电流为0.3A，则定值电阻
的阻值
移动变阻器滑片，滑片至某一位置后，发现与原电表指针位置相比，电压表指针偏转
了10小格，此时电压表的示数为2V；电流表指针偏转了5小格，电流表的示数为
0.4A；可得关系式
解得
小华继续移动变阻器滑片，发现电流表示数最大为0.58A，此时滑动变阻器接入电路的
电阻为0，定值电阻的阻值
电阻R 的平均值
x
2．（2023·上海普陀·统考一模）小明做“用电流表、电压表测电阻”实验，可选用的
器材有：电源（有两种规格，6伏和4.5伏）、待测电阻R、电流表、电压表（只有
x
0~3伏档完好）、滑动变阻器（有两种规格，分别标有“5欧 2安”和“50欧 1
安”字样）、开关以及导线若干。他选择一个滑动变阻器按图所示电路图连接器材，
并按正确步骤操作。闭合开关S，观察到电压表和电流表示数如图（a）（b）所示。
他思考后换用另一个滑动变阻器重新按图连接电路，并进行实验。当滑片P从一端向
另一端移动时，观察到电压表指针每偏转两小格时，对应电流表指针偏转一小格。①通过计算判断小明选用的电源，以及第一次使用的滑动变阻器规格；( )
②根据实验中获得的信息计算待测电阻的阻值R；( )
x
③电压表指针满偏时，滑动变阻器接入电路的阻值R ′= ____________欧。
滑
【答案】 6伏；“5欧 2安” 10欧 10

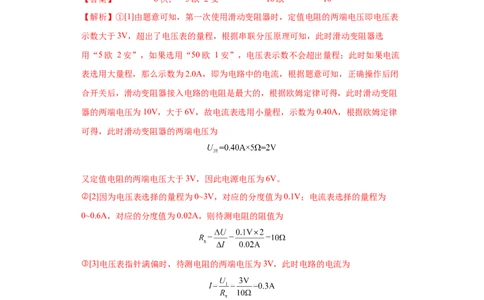

【解析】①[1]由题意可知，第一次使用滑动变阻器时，定值电阻的两端电压即电压表
示数大于3V，超出了电压表的量程，根据串联分压原理可知，此时滑动变阻器选
用“5欧 2安”，如果选用“50欧 1安”，电压表示数不会超出量程；此时如果电流
表选用大量程，那么示数为2.0A，即为电路中的电流，根据题意可知，正确操作后闭
合开关后，滑动变阻器接入电路的电阻是最大的，根据欧姆定律可得，此时滑动变阻
器的两端电压为10V，大于6V，故电流表选用小量程，示数为0.40A，根据欧姆定律
可得，此时滑动变阻器的两端电压为
又定值电阻的两端电压大于3V，因此电源电压为6V。
②[2]因为电压表选择的量程为0~3V，对应的分度值为0.1V；电流表选择的量程为
0~0.6A，对应的分度值为0.02A，则待测电阻的阻值为
③[3]电压表指针满偏时，待测电阻的两端电压为3V，此时电路的电流为
则滑动变阻器接入电路的阻值为
3．（2023·上海嘉定·统考一模）小嘉做“用电流表、电压表测电阻”实验，现有电源
（电压保持不变）、待测电阻R、电流表、电压表、滑动变阻器、开关各一个，以及
x
导线若干，实验器材完好。他正确串联电路后，并将滑片移至变阻器的一端，然后将
电压表并联在电路中。闭合开关，两电表的示数如图所示；将滑片移至变阻器另一端
的过程中，电压表的示数始终不变，而电流表示数逐渐增大到0.58安。经思考，他重新正确连接电路，并按规范实验。闭合开关，两电表指针所指的位置仍与图所示一
致；移动滑片至变阻器某一位置时，电压表和电流表示数分别为“2.5伏，0.20安”。
（1）调整电路前，电压表接在________（选填“待测电阻”“滑动变阻器”或“电
源”）两端。
（2）计算说明所用变阻器的最大阻值R ________。
滑大
（3）计算待测电阻R 的电阻平均值________。（精确到0.1欧）
x
【答案】 电源 50欧 12.6欧

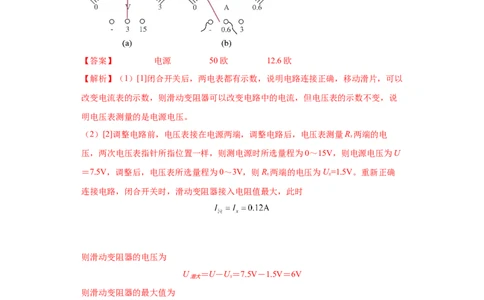

【解析】（1）[1]闭合开关后，两电表都有示数，说明电路连接正确，移动滑片，可以
改变电流表的示数，则滑动变阻器可以改变电路中的电流，但电压表的示数不变，说
明电压表测量的是电源电压。
（2）[2]调整电路前，电压表接在电源两端，调整电路后，电压表测量R 两端的电
x
压，两次电压表指针所指位置一样，则测电源时所选量程为0～15V，则电源电压为U
＝7.5V，调整后，电压表所选量程为0～3V，则R 两端的电压为U=1.5V。重新正确
x x
连接电路，闭合开关时，滑动变阻器接入电阻值最大，此时
则滑动变阻器的电压为
U ＝U－U＝7.5V－1.5V＝6V
滑大 x
则滑动变阻器的最大值为
（3）[3]调整前，将滑片移至变阻器另一端时，即滑动变阻器接入电路的电阻为零时，
测得待测电阻为
调整后，测得R 的阻值为
x调整后，移动滑片至变阻器某一位置时，测得R 的阻值为
x
待测电阻R 的电阻平均值
x
4．（2023·上海宝山·统考一模）小宝同学做“用电流表、电压表测电阻”实验，电源
电压为3伏且保持不变，滑动变阻器标有“5Ω 3A”字样。
① 用笔线代替导线，将图示的电路连接完整（要求滑片位于阻值最大处）；______
② 闭合开关S后，电流表的示数为0.3安，电压表的示数为1.5伏，则待测电阻Rx阻
值为______欧；
③ 小宝同学继续用图示电路做“测定小灯泡的电功率”实验。他用额定电压
为“2.2V”和“2.5V”中的一个待测小灯直接替换掉待测电阻Rx ，闭合开关 S后，移
动滑动变阻器的滑片，发现滑片在中点附近某位置时，小灯正常发光，此时电流表的
示数为0.3安，则该实验中所用小灯泡的额定功率为______瓦（请通过计算说明）。
【答案】 5 0.66
【解析】①[1]滑动变阻器与待测电阻串联，电压表并联在待测电阻两端，电流表
的“-”接线柱连接待测电阻右接线柱，待测电阻左接线柱与滑动变阻器上端右接线柱连接，滑动变阻器下端左接线柱与电源负极连接，此时滑片位于阻值最大处，如图所
示：
②[2]根据 得，待测电阻Rx阻值是
③[3]闭合开关S后，移动滑动变阻器的滑片，滑片在中点附近某位置时，滑动变阻器
接入电路的阻值约为
小灯正常发光，则滑动变阻器两端的电压约为
根据串联电路电压的特点可知，小灯泡两端的电压约为
则替换待测电阻的小灯泡的额定电压为2.2V，该实验中所用小灯泡的额定功率为
5．（2023·上海崇明·统考一模）某同学利用如图所示的电路测定值电阻R 的阻值，他
x
所选用的电源电压是6伏。该同学电路连接正确，闭合电键后，移动滑动变阻器的滑
片P到A点时，电压表、电流表的示数分别是3.8伏、0.26安。接着他移动滑片使电路
中电流达到最大，电流表的示数为0.40安。他再次移动滑片到B点，电流表和电压表
的示数如图所示。（1）这种方法叫做___________测电阻。通过分析可知，B点在A点的___________
（选填“左”或“右”）侧；
（2）请在下列表格中填入各对应的数据，并计算出电阻值。（计算电阻时，精确到
0.1欧）( )
物理量实验次数 电压（伏） 电流（安） 电阻（欧） 电阻平均值（欧）
1
2
3
【答案】 伏安法 右侧 见解析
【解析】（1）[1]实验中用电压表测量定值电阻两端的电压，用电流表测量定值电阻的
电流，由 得到定值电阻的阻值，用到伏安法测量电阻。
[2]滑动变阻器的滑片P到A点时，电压表的示数是3.8V，电流表的示数是0.26A，电
源的电压为6V，由图可知，如果电压表的量程为0~15V，分度值是0.5A，电压表的示
数是11.5V，超过电源电压，不符合题意，所以电压表的量程为0~3V，分度值为
0.1V，电压表的示数是2.3V，电路中的最大电流为0.4A，电流表的量程为0~0.6A，分
度值为0.02A，电流表的示数是0.16A，此时电流小于滑片P在A点时的电流，根据欧
姆定律可得，滑片位于A点时接入电路中的电阻小于滑片位于B点时接入电路中的电
阻，B点在A点的右侧。
（2）[3]电压表的示数是3.8V，电流表的示数是0.26A，电阻R 的阻值
x
当滑动变阻器接入电路中的电阻为0时，即电压表的示数U=6V时，电路中的电流
I=0.4A最大，电阻R 的阻值
x
电压表的示数是2.3V，电流表的示数是0.16A，电阻R 的阻值
x
电阻的平均值如下表所示
物理量实验次数 电压（伏） 电流（安） 电阻（欧） 电阻平均值（欧）
1 3.8 0.26 14.6
2 6.0 0.40 15.0 14.7
3 2.3 0.16 14.4
6．（2023·上海奉贤·统考一模）小朱和小赵同学通过实验探究并联电路的电阻特点，
他们实验的过程如下：
（1）利用如图所示的电路，先将阻值未知的R 接入MN两点，用电流表、电压表测出
1
三组电流值和电压值，将有关的实验数据记录在表一中。结合电路图和实验数据，他
们是通过改变______实现多次测量的，请将表一的空白部分补充完整______（计算阻
值精确到0.1欧）。两位同学还对测量方案进行了优化，即在电路中串联一个滑动变阻
器，除了能够实现多次测量外，还可以实现______；
表一
实验序
I（安） U（伏） R（欧） ______
号 1
1 0.14 1.4 10.0
2 0.30 2.9 9.7 10.0
3 0.54 5.5 10.2
（2）用同样的方法继续测量出其他三个未知电阻，得到四个电阻的阻值之后，再将其
中任意两个电阻并联接在原电路MN两点上，用电流表、电压表测出相应的总电流和
总电压，并用公式计算出对应的总电阻。他们将有关的实验数据记录在表二中；表二
实验序
号 （欧） （欧） （欧）
4 20.0 30.0 12.05 20.0 10.0 6.7
6 20.0 5.0 4.0
7 10.0 5.0 3.3
（3）分析实验序号4与5与6或6与7中 、 和 的变化情况，得出初步结
论：当并联电路______时，其总电阻会随另一支路上的电阻______；
（4）通过交流实验数据，大家初步分析比较表中实验序号4或5或6或7中的数据，
比较 与 （或 ）的大小，得出定性结论：______；
（5）经过多次计算和比较，最后大家对原表中每个电阻计算其倒数值，得到数据如表
二最后三列所示。进一步分析比较实验序号4或5或6或7中最后三列得到的各电阻倒
数之间的大小关系，归纳得到它们间的定量关系结论是：______；表二
实验序
号 （欧） （欧） （欧） （欧 （欧 （欧
） ） ）
4 20.0 30.0 12.0 0.05 0.03 0.08
5 20.0 10.0 6.7 0.05 0.10 0.15
6 20.0 5.0 4.0 0.05 0.20 0.25
7 10.0 5.0 3.3 0.10 0.20 0.30
【答案】
电源电压 见解析 保护电路 一条支路上的电阻
不变 见解析 见解析 见解析
【解析】（1）[1][2][3]由电路图和实验中的数据可知，通过改变电源电压进行多次测
量；为了减小误差需要多次测量求平均值，所以表一的空白部分是电阻的平均值R
（欧）；在电路中串联一个滑动变阻器，可以改变电阻两端的电压，还可以保护电
路。
（3）[4][5]分析实验序号4与5与6数据，R 不变，R 减小，总电阻R 也减小；
并1 并2 总
由6与7中数据可知，R 不变，R 减小，总电阻R 也减小；可以得到当并联电路
并2 并1 总
中一条支路上的电阻不变时，其总电阻会随另一支路上的电阻减小而减小；
（4）[6]比较表中实验序号4或5或6或7中的数据，并联的总电阻比其中任何一个分
电阻都小。（5）[7]根据表二中的数据可以发现，分电阻的倒数之和等于等效电阻的倒数，即：
。
7．（2023·上海金山·统考一模）小华做“用电流表、电压表测电阻”实验，他用导线
将电源（电压保持不变且为1.5V的整数倍）、滑动变阻器（“10Ω 2A”、“20Ω 2A
”中的一个）、电流表、待测电阻、开关串联后，把电压表并联在电路中，并把滑片置
于滑动变阻器阻值最大一端。闭合开关，电压表示数如图（a）所示，移动滑动变阻器
滑片时，小华发现电压表示数没有发生变化。
经过思考，小华在不更换器材的情况下重新实验，正确连接电路，实验步骤正确。闭
合开关后，电压表示数如图（b）所示，记录第一组数据。移动滑片到某位置，两电表
示数分别为2.4V、0.32A，记录第二组数据；接着继续操作完成实验。
（1）调整电路之前，电压表并联在______两端，电源电压为______伏；
（2）判断实验中所选的变阻器______（需写出计算过程）
（3）第二组数据中，待测电阻的阻值为______欧。（计算电阻时，精确到0.1欧）
【答案】 电源 6 “20Ω 2A” 7.5
【解析】（1）[1][2]把电压表并联在电路中，并把滑片置于滑动变阻器阻值最大一
端，闭合开关，电压表示数如图（a）所示，如果电压表选择0~3V的量程，分度值是
0.1V，电压表的示数是1.2V，如果电压表选择0~15V的量程，分度值是0.5V，电压表
的示数是6V，移动滑动变阻器滑片时，电压表示数没有发生变化，电压表不可能并联
在变阻器或电阻的两端，因为电源电压不变，所以电压表并联在电源两端，电源电压
是1.5V的整数倍，如果电压表的示数是1.2V，不是1.5V的整数倍，电压表的示数是
6V，是1.5V的整数倍，所以电源电压是6V。
（2）[3]闭合开关后，变阻器处于阻值最大处，电路的总电阻最大，由欧姆定律可知电
路中的电流最小，由图（b）可知，如果电压表选择0~15V的量程，分度值是0.5V，
电压表的示数是10V，电源电压是6V，不符合实际，所以电压表选择0~3V的量程，
电压表的示数是2V，变阻器两端的电压
U =U-U=6V-2V=4V
滑 1移动滑片到某位置，两电表示数分别为2.4V、0.32A，此时电路中的电流比刚闭合开关
时电流大，所以变阻器的最大阻值
变阻器选择“20Ω 2A”。
（3）[4]第二组数据中，两电表示数分别为2.4V、0.32A，待测电阻的阻值为
8．（2023·上海徐汇·统考一模）小徐做“用电流表、电压表测电阻”实验，实验器材
齐全且电表完好。他利用这些器材设计了如图（a）所示电路。
①小徐按照电路图连接的实验器材如图（b）所示，他有一根导线连接错误，请在连接
错误的导线上画“×”并用笔画线代替导线完成电路的正确连接______。
②他重新正确连接电路，闭合开关前，滑动变阻器的滑片位置应放在______端（选
填“A”或“B”），这样操作的目的是______。
③闭合开关后，移动滑动变阻器滑片，记录数据如表二。其中第四组数据的电压表、
电流表示数分别如图（c）（d）所示，电压表的示数为______伏，电流表的示数为
______安。
④小徐在坐标纸中画出了待测电阻 的U-I图像，请帮他把第四组数据对应的点在坐
标纸中描出。______
表二
物理量
电压
电流 （安）
实验序号 （伏）
1 1.0 0.10
2 1.5 0.16
3 2.0 0.20
4
5 0.30
6 3.0 0.30⑤由待测电阻 的U-I图像可知，有问题的一组实验数据是第______组数据（填实验
序号），需要剔除或重测。则待测电阻 的阻值为______欧（精确到0.1欧）。
【答案】 B 保护电
路 2.3 0.22 5 10.0
【解析】①[1]在测量小灯泡的电阻的实验中，电压表与小灯泡并联，如图所示：②[2][3]为防止电路的电流过大，在闭合开关前，滑动变阻器的滑片应滑至最大阻值
处，由图可知，应将滑片滑至B端，目的是保护电路。
③[4]电压表选用小量程，分度值为0.1V，此时电路中的电流为2.3V。
[5]电流表选用小量程，分度值为0.02A，此时电路中的电流为0.22A。
④[6]横坐标为0.22A，纵坐标为2.3V，故如图所示：
⑤[7]由④中U-I图像可知，第5组数据落在了直线下方较远处，故第5组数据不合理，
需要剔除或重测。
[8]由表中数据可知
为减小误差，取电阻的平均值为测量的结果，则待测电阻的阻值
9．（2023·上海长宁·统考一模）小明同学做“用电流表、电压表测电阻”的实验，他
将电源（电源电压不变）、待测电阻Rx、标有“20Ω 2A”字样的滑动变阻器、电流表和开关用导线串联，再将电压表并联接入电路。实验时，他将滑片分别置于滑动变阻
器的两端及中间某一位置，并将每一次的电压表示数U 、电流表示数I 记录在表格
V A
中，表格中为部分数据。
序号 U （V） I （A）
V A
1 2 0.2
2 4 0.4
3 0.58
（1）根据表中的实验数据可知：电压表并联在________两端（选填“待测电
阻”或“滑动变阻器”）；
（2）根据实验序号2中的数据可知：待测电阻的阻值Rx 为________ Ω；
2
（3）求电源电压U。________（需写出主要计算过程）
【答案】 待测电阻 10 见解析
【解析】（1）[1]由表格中数据可知，电压表示数随着电流的增大而增大，所以电压表
并联在待测电阻两端，否则电压表示数随着电流的增大而减小。
（2）[2]由第2组数据可知，待测电阻两端的电压为4V，通过的电流为0.4A，所以待
测电阻为
（3）[3]有题意可知，实验序号1中对应滑动变阻器阻值最大为20Ω，所以滑动变阻器
两端的电压为
U＝IR ＝0.2A×20Ω＝4V
p p
所以电源电压为
U＝Ux＋U＝2V＋4V＝6V
p
10．（2023·上海黄浦·统考一模）小明做“用电流表、电压表测电阻”实验，现有电源
（电源电压有2伏、4伏、6伏和8伏四档可选）、待测电阻 、电流表、电压表（只
有 伏档完好）、开关各一个，两个滑动变阻器（分别标有“10欧2安”和“20欧
1安”）、以及导线若干。他选用某一档位电源电压后，连接电路，并将滑片移到最
大阻值处，闭合开关时观察到电表的示数如图（a）、（b）所示，移动滑片P，发现
电流表示数变大，电压表示数超出了量程。经过思考后，仅更换了滑动变阻器，继续
进行实验，实验数据如序号2、3所示。序
电流表（A） 电压表（V）
号
1
2 0.24 2.5
3 0.18 1.8
①请将图中实验数据记录在序号1中_________。
②电压表并联在_________两端（选填“待测电阻”或“变阻器”）。
③待测电阻 的阻值为_________欧。
④请说明本实验所用电源电压的档位_________。
【答案】 0.3A，3V 待测电阻 10.1 6V档
【解析】①[1]由图可知，电流表量程 ，分度值0.02A，电流表示数是0.3A；
电压表量程 ，分度值0.1V，电压表示数是3V。
②[2]滑动变阻器在最大值处时，电压表示数为3V，移动滑片P，即滑动变阻器接入电
路中的电阻变小，而电压表示数超出了量程，即电压表示数变大，由串联电路中电压
的分配与电阻成正比知，U 是减小的，所以，电压表并在待测电阻两端。
滑
③[3]由 知，每一次实验的电阻值分别为
待测电阻 的阻值为
④[4]滑动变阻器在最大值处时，电压表示数为3V，移动滑片P，即滑动变阻器接入电
路中的电阻变小，而电压表示数超出了量程，即滑动变阻器阻值太小，为“10欧2安”的滑动变阻器，由题知，“10欧2安”的滑动变阻器全部接电路中时，
待测电阻两端的电压和电流分别是
滑动变阻器两端的电压是
电源电压是
所以，电源电压为6V档位。
11．（2023·上海闵行·统考一模）小明将图所示烧瓶中的电阻丝取出并晾干，用伏安法
测该电阻丝的阻值。器材有电源、电流表、电压表、“20Ω 2A”字样的滑动变阻器、开
关及导线若干。连接电路后闭合开关，移动滑片到某位置时发现滑动变阻器冒烟并闻
到焦糊味，两电表示数均为零。小明更换了规格相同的滑动变阻器重新进行实验，将
实验数据填入表中。
实验次
U/伏 I/安 R/欧
数
1 0.2 0.24 0.83
2 0.5 0.54 0.92
3 0.6 0.60 1.00
①“伏安法测电阻”的实验原理是：_______。
②试分析滑动变阻器冒烟的原因：_______。
③判断电源电压的最大值为_______伏。
④小明分析表中数据发现，电阻丝的电阻值逐渐变_______，其主要原因可能是
_______。【答案】 电路电流超过滑动变阻器最大允许通过电流2A，
熔断了 5 大 随着电阻丝两端电压和通过电流的增大，电阻丝温
度升高，自身电阻变大
【解析】①[1]由欧姆定律推导式可知，伏安法测电阻的原理是 。
②[2]电路中电流过大，超过滑动变阻器最大电流，产生的电热过多，烧坏了滑动变阻
器电阻丝绝缘层，最后烧断电阻丝，造成滑动变阻器冒烟，并闻到焦糊味，导致两电
表示数均为0，所以滑动变阻器冒烟的原因是电路中的电流过大，超过了滑动变阻器
的最大电流。
③[3]分析表中数据可知，当电路中的电流最小为0.24A时，电阻丝两端的电压为
0.2V，此时滑动变阻器接入电路的阻值为最大值20Ω，根据串联电路电压和欧姆定律
可得，电源电压为
U=U +U =U +IR =0.2V+0.24A×20Ω=5V
R 滑 R 滑
故电源电压的最大值为5V。
④[4][5]分析表中第四列数据发现，电阻丝的电阻值逐渐变大。分析表中第二、三列数
据发现，电阻丝两端电压越高，电流越大，由P=UI可知，电功率越大，则电阻丝的温
度越高，因此其主要原因可能是电阻丝的电阻值随温度的升高而增大。
12．（2023·上海·校联考一模）现有器材：电源（电压为6伏保持不变）、电流表、电
压表和开关各两个，滑动变阻器（标有“20欧 2安”和“10欧 1安”字样各一
个）、待测小灯泡（标有“2.5伏”字样）和待测电阻Rx各一个，以及导线若干。小
华做“用电流表、电压表测电阻”实验，小红同时做“测定小灯泡的电功率”实验，
两位同学各用一个变阻器进行实验。正确串联好电路后，两位同学分别将电压表并联
在电路中，闭合开关，移动变阻器滑片，小华记录下三组数据，小红在小灯泡发光偏
暗、偏亮和正常发光情况下记录下三组数据，表一、表二是他们各自记录的数据。
表一 表二
实验序 电压表示数 电流表示数 实验序 电压表示数 电流表示数
号 （V） （A） 号 （V） （A）
1 3.0 0.50 1 3.0 0.32
2 3.5 0.40 2 3.5 0.36
3 4.0 0.30 3 4.0 0.40
请根据相关实验信息回答问题：①判断小红记录数据的表格并说明理由；__________________
②通过计算说明小红所用的变阻器规格；_____________
③小华实验中测得的待测电阻Rx为________________欧（精确到0.1欧）；小红实验
中小灯泡的额定功率P 为_____________瓦。
额
【答案】 表一，理由见解析 20欧 2安，计算见解析
9.7 1
【解析】①[1]表一是小红记录数据的表格。由表一电压越大电流越小，可知电压表并
接在滑动变阻器两端；由表二电压越大电流越大，可知电压表并接在待测用电器两
端，而表二中的电压值没有2.5伏，所以不可能测小灯泡额定功率；故表一测小灯泡电
功率，是小红记录数据的表格。
②[2]由表一序号3的数据计算滑动变阻器接入电路的阻值
故小红所用的变阻器规格为“20欧 2安”
③[3]由表二中第一组数据得
由表二中第二组数据得
由表二中第三组数据得
小华实验中测得的待测电阻Rx的阻值
[4]表一序号2实验中，小灯泡两端的电压为
U =6V-3.5V=2.5V=U
12 额
故小红实验中小灯泡的额定功率P 为
额
