光的折射（基础）
责编：冯保国
【学习目标】
1.知道光的折射现象，体验折射引起的错觉；
2.理解光从空气射入水中或其它介质中时的偏折规律；
3.理解光在发生折射时，光路的可逆性；
4.会利用光的折射规律解决简单的物理问题。
【要点梳理】
要点一、光的折射现象
1、光的折射：光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫光的折射。

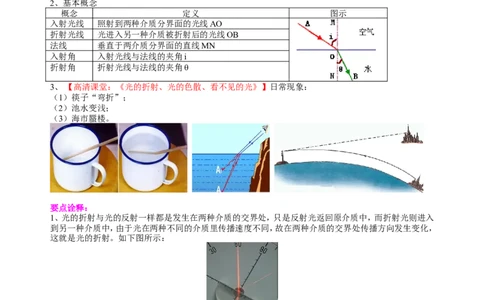

2、基本概念
概念 定义 图示
入射光线 照射到两种介质分界面的光线AO
折射光线 光进入另一种介质被折射后的光线OB
法线 垂直于两介质分界面的直线MN
入射角 入射光线与法线的夹角i
折射角 折射光线与法线的夹角θ
3、【高清课堂：《光的折射、光的色散、看不见的光》】日常现象：
（1）筷子“弯折”；
（2）池水变浅；
（3）海市蜃楼。
要点诠释：
1、光的折射与光的反射一样都是发生在两种介质的交界处，只是反射光返回原介质中，而折射光则进入
到另一种介质中，由于光在两种不同的介质里传播速度不同，故在两种介质的交界处传播方向发生变化，
这就是光的折射。如下图所示：
2、在两种介质的交界处，既发生折射，同时也发生反射。
3、光从一种介质垂直射入另一种介质时，它的传播方向不会发生改变。
要点二、光的折射规律
1、【高清课堂：《光的折射、光的色散、看不见的光》】光的折射规律：
（1）折射光线与入射光线、法线在同一平面上；（三线一面）
（2）折射光线和入射光线分居法线两侧；（两线分居）
（3）光从空气斜射入水或其他介质中时，折射角小于入射角（折射光线向法线偏折）；光从水或其他介质
斜射入空气时，折射角大于入射角；
（4）入射角增大时，折射角也随着增大；
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共4页让更多的孩子得到更好的教育
2、在光的折射现象中光路是可逆的。
要点诠释：
1、两角关系：
（1）入射光线垂直界面入射时，折射角等于入射角等于0°；
（2）光从空气斜射入水等介质中时，折射角小于入射角；
（3）光从水等介质斜射入空气中时，折射角大于入射角。
（4）注意无论是折射角还是入射角，在空气中的角总是较大的。
2、光斜射到两种介质的分界面时，光的传播方向发生了偏折；但是光垂直照射到两种介质的交界面时，入
射角为零度，折射角为零度，光还是沿直线传播。
3、光的折射看到的是物体的虚像。
【典型例题】

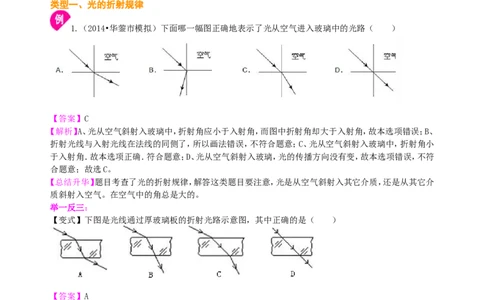

类型一、光的折射规律
1.（2014•华蓥市模拟）下面哪一幅图正确地表示了光从空气进入玻璃中的光路（ ）
【答案】C
【解析】A、光从空气斜射入玻璃中，折射角应小于入射角，而图中折射角却大于入射角，故本选项错误；B、
折射光线与入射光线在法线的同侧了，所以画法错误，不符合题意；C、光从空气斜射入玻璃中，折射角小
于入射角．故本选项正确．符合题意；D、光从空气斜射入玻璃，光的传播方向没有变，故本选项错误，不符
合题意；故选C。
【总结升华】题目考查了光的折射规律，解答这类题目要注意，光是从空气斜射入其它介质，还是从其它介
质斜射入空气。在空气中的角总是大的。
举一反三：
【变式】下图是光线通过厚玻璃板的折射光路示意图，其中正确的是（ ）
【答案】A
2. 如图是一束光线在空气和玻璃界面上发生的反射和折射的情况，可以断定 是反射光线，
物质 是玻璃。请在图上标出入射光线、反射光线和折射光线的方向。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共4页让更多的孩子得到更好的教育
【答案】OB；1
【解析】当光线射向两种介质的界面上时，会同时发生反射和折射。光的反射中，反射角等于入射角；当光
从玻璃斜射入空气中时，折射光线将向远离法线的方向偏折，即入射角小于折射角，故CO是入射光线，OB
是反射光线，OA是折射光线，物质1是玻璃。
【总结升华】光线从一种介质斜射向另一种介质时，在界面将发生反射和折射，注意入射光线和反射光线
具有对称性，在界面的同侧，入射光线和折射光线不对称，分别在界面的两侧。
举一反三：

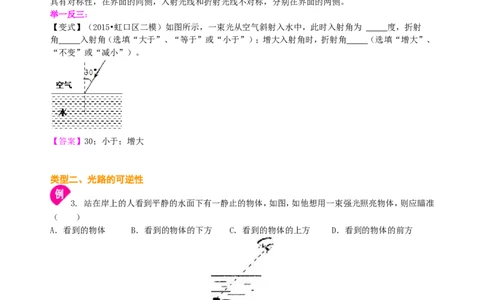

【变式】（2015•虹口区二模）如图所示，一束光从空气斜射入水中，此时入射角为 度，折射
角 入射角（选填“大于”、“等于”或“小于”）；增大入射角时，折射角 （选填“增大”、
“不变”或“减小”）。
【答案】30；小于；增大
类型二、光路的可逆性
3. 站在岸上的人看到平静的水面下有一静止的物体，如图，如他想用一束强光照亮物体，则应瞄准
（ ）
A．看到的物体 B．看到的物体的下方 C．看到的物体的上方 D．看到的物体的前方
【答案】A
【解析】我们看到水中的物体，是物体的光经水面折射以后进入我们眼睛形成的，如果一束光照到此物体，
根据光的传播路径的可逆性，只要逆着光传播的方向照射就可以找到物体上。
【总结升华】题目考查了光的折射中光路的可逆性。
类型三、光的折射作图
4. 如图所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。请你在图中大致作
出入射光线和折射光线。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共4页让更多的孩子得到更好的教育
【答案与解析】连接SP交水面于点A，从点P向水面引垂线，交水面于点B，在A、B两点间取一点O；
过O点垂直水面作出法线，连接SO画出入射光线，连接OP画出折射光线，如图所示：
【总结升华】题目考查了光的折射规律，折射光线、入射光线、法线在同一个平面内，折射光线、入射光线
分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；
当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角。
举一反三：

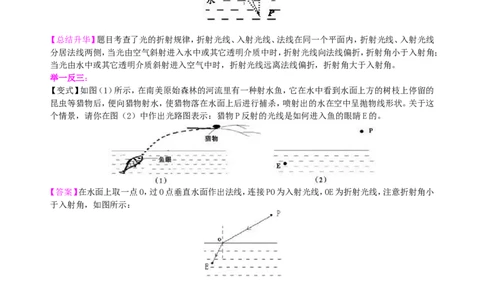

【变式】如图（1）所示，在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的
昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状。关于这
个情景，请你在图（2）中作出光路图表示：猎物P反射的光线是如何进入鱼的眼睛E的。
【答案】在水面上取一点O，过O点垂直水面作出法线，连接PO为入射光线，OE为折射光线，注意折射角小
于入射角，如图所示：
