【巩固练习】
一、选择题：
1. 用伏安法测电阻的实验中，下列注意事项中没有必要的是( )
A．连接电路之前，先断开开关
B．应从电源的正极开始连线，开关应靠近电源的正极
C．在无法估计被测值大小时，电流表、电压表应选用较大的量程
D．将变阻器连入电路中，滑片应放在变阻器阻值最大的位置上

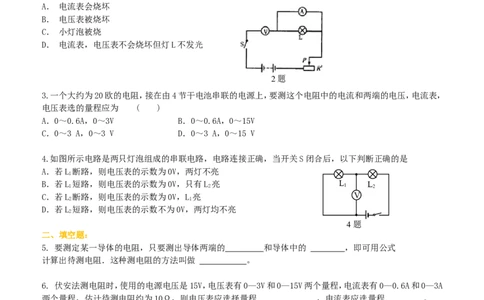

2.某同学在做测小灯泡发光时电阻的实验时，将电路连成如图所示情况，开关 S闭合时会发生的情况是
（ ）
A． 电流表会烧坏
B． 电压表被烧坏
C． 小灯泡被烧
D． 电流表，电压表不会烧坏但灯L不发光
2题
3.一个大约为20欧的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，
电压表选的量程应为 ( )
A．0～0.6A，0～3V B．0～0.6A，0～15V
C．0～3 A，0～3 V D．0～3 A，0～15 V
4.如图所示电路是两只灯泡组成的串联电路，电路连接正确，当开关S闭合后，以下判断正确的是
A．若L 断路，则电压表的示数为0V，两灯不亮
1
B．若L 1 短路，则电压表的示数为0V，只有L 2 亮 L 1 L 2
C．若L 断路，则电压表的示数为0V，L 亮 V
2 1
D．若L 短路，则电压表的示数不为0V，两灯均不亮
2
4题
二、填空题：
5. 要测定某一导体的电阻，只要测出导体两端的 和导体中的 ，即可用公式
计算出待测电阻．这种测电阻的方法叫做 。
6. 伏安法测电阻时，使用的电源电压是15V，电压表有0—3V和0—15V两个量程，电流表有0—0.6A和0—3A
两个量程，估计待测电阻约为10Ω，则电压表应选择量程_ ，电流表应选量程 。
7. 某同学在用伏安法测电阻实验中，按图甲电路图进行实验测出几组数据，根据数据作出图乙U-I图线，则
被测电阻R 的阻值为 Ω，滑动变阻器的滑片在某一位置时，电压表的指针位置如图丙所示，则电
1
压表的示数为 V。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共7页
7题让更多的孩子得到更好的教育
8. 为了测量 的阻值，某同学设计了如图(1)所示的电路．已知R 为10Ω，当S 断开、S 闭合时，电压表的示
0 1 2
数为3V；当S 断开、S 闭合时，电压表的示数如图(2)所示，由此可知R 两端的电压为 V，Rx的阻值为
2 1 0
Ω。
8题

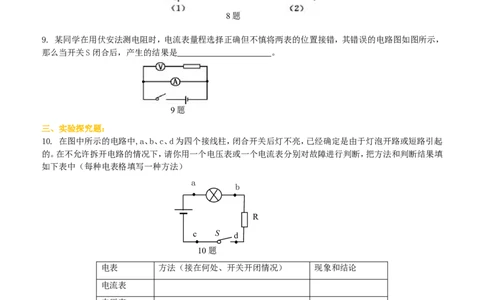

9. 某同学在用伏安法测电阻时，电流表量程选择正确但不慎将两表的位置接错，其错误的电路图如图所示，
那么当开关S闭合后，产生的结果是 。
9题
三、实验探究题：
10. 在图中所示的电路中,a、b、c、d为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起
的。在不允许拆开电路的情况下，请你用一个电压表或一个电流表分别对故障进行判断，把方法和判断结果填
如下表中（每种电表格填写一种方法）
a
b
R
c S d
10题
电表 方法（接在何处、开关开闭情况） 现象和结论
电流表
电压表
11. 在“伏安法测电阻”的实验中，老师提供了以下器材：几节干电池、3个已知阻值的电阻R(5Ω，8Ω，
0
12Ω)、1只最大阻值为10Ω的几个滑动变阻器，被测电阻R，2个开关，电压表和电流表各1只，导线若干，实
x
验前老师启发同学们：为了使测定的电阻值更精确，采用多次测量取平均值的方法，甲、乙、丙、丁四个小组分
别设计了以下待测电阻R 的四个方案，如下图每个方案只变化一种元件或改变状态，且四个组的变化都不相
x
同，并都顺利完成了实验，依据实验方案回答
地址：北京市西城区新德街2101号题4层 电话：010-82025511 传真：010-82079687 第2页 共7页让更多的孩子得到更好的教育
(1)实验中测得如下表所示数据，该方案是________小组的。
实验次数 1 2 3
电压U/V 1.5 3.0 4.5
电流I/A 0.10 0.20 0.31
(2)为达到多次测量电流和电压值的目的，乙小组在实验中操作时需要更换________
(3)上述四个实验方案中最佳的是________小组

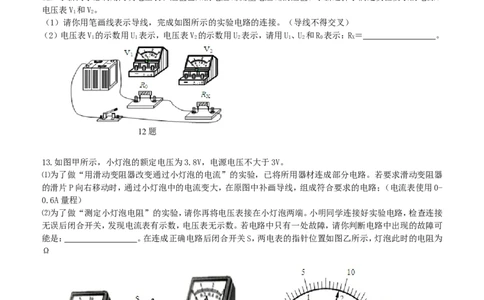

12. 小新同学想利用两块电压表和阻值已知的电阻R 测量电阻R 的阻值。小新选择了满足实验要求的电源、
0 X
电压表V 和V。
1 2
（1）请你用笔画线表示导线，完成如图所示的实验电路的连接。（导线不得交叉）
（2）电压表V 的示数用U 表示，电压表V 的示数用U 表示，请用U、U 和R 表示：R＝_________________。
1 1 2 2 1 2 0 X
12题
13.如图甲所示，小灯泡的额定电压为3.8V，电源电压不大于3V。
⑴为了做“用滑动变阻器改变通过小灯泡的电流”的实验，已将所用器材连成部分电路。若要求滑动变阻器
的滑片P向右移动时，通过小灯泡中的电流变大，在原图中补画导线，组成符合要求的电路；（电流表使用0-
0.6A量程）
⑵为了做“测定小灯泡电阻”的实验，请你再将电压表接在小灯泡两端。小明同学连接好实验电路，检查连接
无误后闭合开关，发现电流表有示数，电压表无示数。若电路中只有一处故障，请你判断电路中出现的故障可
能是： 。在连成正确电路后闭合开关S，两电表的指针位置如图乙所示，灯泡此时的电阻为
Ω
甲 乙
13题
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共7页让更多的孩子得到更好的教育
四、计算题：
14. 如图所示，电源电压为 12V且保持不变，当滑动变阻器滑片P移至端点A时，电流表的示数为0.4A，当滑
片P移至端点B时，电流表的示数为0.3A。求变阻器的最大阻值。
14题

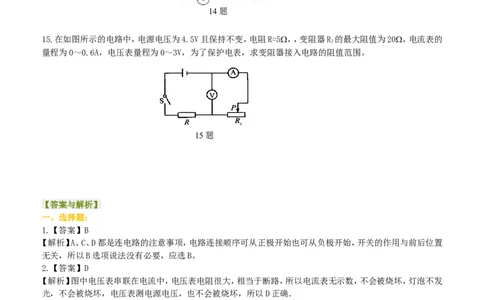

15.在如图所示的电路中，电源电压为4.5V且保持不变，电阻R=5W，，变阻器R 的最大阻值为20W，电流表的
1
量程为0～0.6A，电压表量程为0～3V，为了保护电表，求变阻器接入电路的阻值范围。
15题
【答案与解析】
一、选择题：
1.【答案】B
【解析】A、C、D都是连电路的注意事项，电路连接顺序可从正极开始也可从负极开始，开关的作用与前后位置
无关，所以B选项说法没有必要，应选B。
2.【答案】D
【解析】图中电压表串联在电流中，电压表电阻很大，相当于断路，所以电流表无示数，不会被烧坏，灯泡不发
光，不会被烧坏，电压表测电源电压，也不会被烧坏，所以D正确．
3. 【答案】B
【解析】由4节干电池串联成的电源，其电压为1.5V×4=6V；所以可以选择量程为0-15V，选择0-3V的会超过
量程；若将一个20欧的电阻接在这个电源上，则电路中的电流为 ；所以电流表可以选择
量程为0-0.6A的，如果选择0-3A的会导致指针偏角太小，误差太大，无法准确读数；故选B。
4.【答案】B
【解析】若L 断路，则电压表V的示数为电源电压，两灯都不亮，所以A错误；若L 短路，则L 相当于一根导线，
1 1 1
导线两端电压为零，所以电压表的示数为零，只有L 亮，所以B正确；若L 断路，电压表V和电源电压之间出现
2 2
断路，其示数为零，两灯均不亮，所以C错误；若L 短路，则电压表V测电源两端电压，只有L 亮，所以D错误
2 1
二、填空题：
5.【答案】电压；电流；R=U/I；伏安法
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共7页让更多的孩子得到更好的教育
【解析】如果用电压表测量出加在导体两端的电压，用电流表测出通过导体的电流，用欧姆定律就可以求出导
体的电阻，这种方法叫伏安法测电阻。
6. 【答案】0—15V， 0—3A
【解析】电阻两端电压最大为电源电压15V，故电压表的量程应选0—15V。
当电压最大时 ，所以电流表的量程应选择0—3A。
7. 【答案】8；1.6
【解析】R 的求法根据U-I图线取对应值 ，电压表的读数，先看使用的量程(0—3V)，
1
再看分度值(0.1V)，然后看指针的位置(1.6V)。
8. 【答案】 0.6 40
【解析】从题中电路图可知，当S 断开、S 闭合时，电压表测电源电压，所以电源电压为3 V；当S断开、S 闭合
1 2 1
时，电压表测串联电路中R 两端的电压，此时电压为2.4V，根据串联电路的电压规律可知，R 两端的电压为3V
x 0
—2.4V=0.6V，利用串联电路中电流相等可知， ，即 ，解得 。
9. 【答案】电流表被烧坏
【解析】图中电流表直接接在了电源两端，电流太大，烧坏电流表。
三、实验探究题：
10. 【答案与解析】
电表 方法（接在何处、开关开闭情况） 现象和结论
电流表 接cd，开关断开 若电流表有示数，则灯泡短路；
若电流表无示数，则灯泡断路；
电压表 接ab, 开关闭合 若电压表有示数，则灯泡断路；
若电压表无示数，则灯泡短路；
11. 【答案与解析】
(1)甲或丙
(2)不同阻值的R
0
(3)丙，分析：表格中的电流值与电压值成正比，说明所设计的电路能够成倍地改变R 两端的电压，四个电
x
路中只有甲和丙满足这一要求，其中甲是通过改变电池节数来改变电源电压的，但操作较为麻烦。

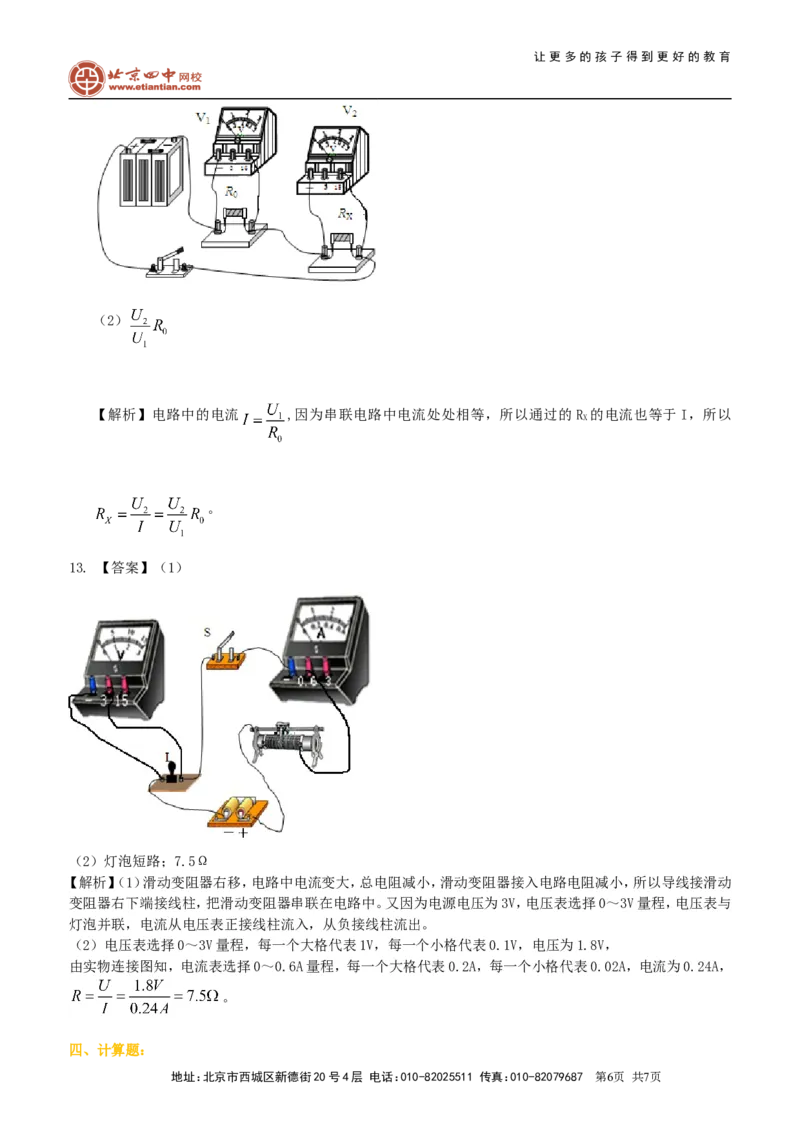

12. 【答案】（1）如图
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共7页让更多的孩子得到更好的教育
（2）
【解析】电路中的电流 ,因为串联电路中电流处处相等，所以通过的R 的电流也等于I，所以
X
。
13. 【答案】（1）
（2）灯泡短路；7.5Ω
【解析】（1）滑动变阻器右移，电路中电流变大，总电阻减小，滑动变阻器接入电路电阻减小，所以导线接滑动
变阻器右下端接线柱，把滑动变阻器串联在电路中。又因为电源电压为3V，电压表选择0～3V量程，电压表与
灯泡并联，电流从电压表正接线柱流入，从负接线柱流出。
（2）电压表选择0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为1.8V，
由实物连接图知，电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.24A，
。
四、计算题：
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第6页 共7页让更多的孩子得到更好的教育
14. 【答案】10
【解析】①当滑动变阻器滑片 P移至A点时，变阻器连入电路中的电阻为0，只有R 工作，
1
所以 ，
②当滑片 P移至B端时R、R 串联，电路中总电阻R= R+R，
1 2 1 2
，所以滑动变阻器的最大值R=R-R=40 -30 =10 。
2 1
15. 【答案】2.5Ω～10Ω
【解析】当变阻器接入的阻值最小时，
所以变阻器接入电路的最小值
当变阻器接入的阻值最大时，电压表的示数
因为在串联电路中电流处处相等，所以
代值解得：
所以变阻器接入电路的阻值范围为2.5Ω～10Ω
