精进测评-建筑2
一、案例分析题
【材料题一】【2022】某新建办公楼工程，地下1层，地上18层，总建筑面积2.1万m2，钢筋混凝
土核心筒。外框采用钢结构。
总承包项目部在工程施工准备阶段，根据合同要求编制了工程施工网络进度计划如图2。在进度计划
审查时，监理工程师提出在工作A和工作E中含有特殊施工技术，涉及知识产权保护，须由同一专业单位
按先后顺序依次完成。项目部对原进度计划进行了调整，以满足工作A与工作E先后施工的逻辑关系。

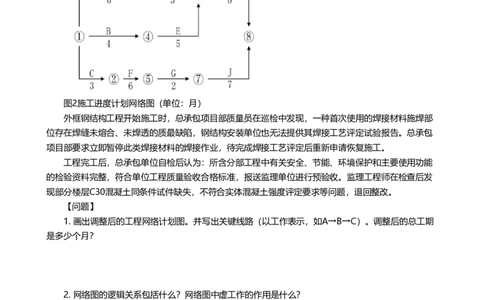

图2施工进度计划网络图（单位：月）
外框钢结构工程开始施工时，总承包项目部质量员在巡检中发现，一种首次使用的焊接材料施焊部
位存在焊缝未熔合、未焊透的质最缺陷，钢结构安装单位也无法提供其焊接工艺评定试验报告。总承包
项目部要求立即暂停此类焊接材料的焊接作业，待完成焊接工艺评定后重新申请恢复施工。
工程完工后，总承包单位自检后认为：所含分部工程中有关安全、节能、环境保护和主要使用功能
的检验资料完整，符合单位工程质量验收合格标准，报送监理单位进行预验收。监理工程师在检查后发
现部分楼层C30混凝土同条件试件缺失，不符合实体混凝土强度评定要求等问题，退回整改。
【问题】
1. 画出调整后的工程网络计划图。并写出关键线路（以工作表示，如A→B→C）。调整后的总工期
是多少个月？
2. 网络图的逻辑关系包括什么？网络图中虚工作的作用是什么？
3.单位工程质量验收合格的标准有哪些？工程质量控制资料部分缺失时的处理方式是什么？
1【材料题二】【2022】某新建医院工程，地下2层，地上8~16层，总建筑面积11.8万m2。基坑深
度9.8m，沉管灌注桩基础，钢筋混凝土结构。
施工单位在桩基础专项施工方案中，根据工程所在地含水量较小的土质特点，确定沉管灌注桩选用
单打法成桩工艺，其成桩过程包括桩机就位、锤击（振动）沉管、上料等工作内容。
基础底板大体积混凝土浇筑方案确定了包括环境温度、底板表面与大气温差等多项温度控制指标；
明确了温控监测点布置方式，要求沿底板厚度方向测温点间距不大于500mm。
施工作业班组在一层梁、板混凝土强度未达到拆模标准（见表3）情况下，进行了部分模板拆除；拆
模后，发现梁底表面出现了夹渣、麻面等质量缺陷。监理工程师要求进行整改。

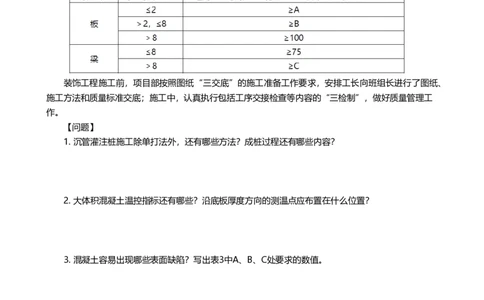

表3底模及支架拆除的混凝土强度要求
装饰工程施工前，项目部按照图纸“三交底”的施工准备工作要求，安排工长向班组长进行了图纸、
施工方法和质量标准交底；施工中，认真执行包括工序交接检查等内容的“三检制”，做好质量管理工
作。
【问题】
1. 沉管灌注桩施工除单打法外，还有哪些方法？成桩过程还有哪些内容？
2. 大体积混凝土温控指标还有哪些？沿底板厚度方向的测温点应布置在什么位置？
3. 混凝土容易出现哪些表面缺陷？写出表3中A、B、C处要求的数值。
4. 装饰工程图纸“三交底”是什么？（如：工长向班组长交底）？工程施工质量管理“三检制”指
什么？
2【材料题三】【2021】某施工单位承建一高档住宅楼工程。钢筋混凝土剪力墙结构，地下2层，地
上26层，建筑面积36000㎡。
施工单位项目部根据该工程特点，编制了“施工期变形测量专项方案"，明确了建筑测量精度等级为
一等，规定了两类变形测量基准点设置均不少于4个。
首层楼板混凝土出现明显的塑态收缩现象，造成混凝土结构表面收缩裂缝。项目部质量专题会议分
析其主要原因是骨料含泥量过大和水泥及掺合料的用量超出规范要求等，要求及时采取防治措施。
二次结构填充墙施工时，为抢工期，项目工程部门安排作业人员将刚生产7天的蒸压加气混凝土砌块
用于砌筑作业要求砌体灰缝厚度、饱满度等质量满足要求。后被监理工程师发现，责令停工整改。
项目经理巡查到二层样板间时，地面瓷砖铺设施工人员正按照基层处理、放线、浸砖等工艺流程进
行施工。检查了施工质量，强调后续工作要严格按照正确施工工艺作业，铺装完成28d后，用专用勾缝
剂勾缝，做到清晰、顺直，保证地面整体质量。
【问题】
1.建筑变形测量精度分几个等级？变形测量基准点分哪两类？其基准点设置要求有哪些？
2.除塑态收缩外，还有哪些收缩现象易引起泥凝土表面收缩裂缝？收缩裂缝产生的原因还有哪些？
3.蒸压加气混凝土砌块使用时的要求龄期和含水率应是多少？写出水泥砂浆砌筑蒸压加气混凝土砌
块的灰缝质量要求。
4.地面瓷砖面层施工工艺内容还有哪些？瓷砖勾缝要求还有哪些？
3【材料题四】【2021】某新建住宅楼工程，建筑面积25000㎡，装配式钢筋混凝土结构。
建设单位编制了招标工程量清单等招标文件，其中部分条款内容为：本工程实行施工总承包模式承
包范围为土建、电气等全部工程内容，质量标准为合格，开工前业主向承包商支付合同工程造价的25%
作为预付备料款；保修金为总价的3%。经公开招投标，某施工总承包单位以12500万元中标。其中：工
地总成本9200万元，公司管理费按10%计，利润按5%计，暂列金额1000万元。主要材料及构配件金额
占合同额70%。双方签订了工程施工总承包合同。
项目经理部按照包括统一管理、资金集中等内容的资金管理原则，编制年、季、月度资金收支计划，
认真做好项目资金管理工作。
施工单位按照建设单位要求，通过专家论证，采用了一种新型预制钢筋混凝土剪力墙结构体系，致
使实际工地总成本增加到9500万元。施工单位在工程结算时，对增加费用进行了索赔。

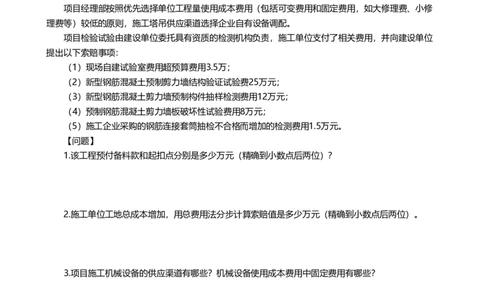

项目经理部按照优先选择单位工程量使用成本费用（包括可变费用和固定费用，如大修理费、小修
理费等）较低的原则，施工塔吊供应渠道选择企业自有设备调配。
项目检验试验由建设单位委托具有资质的检测机构负责，施工单位支付了相关费用，并向建设单位
提出以下索赔事项：
（1）现场自建试验室费用超预算费用3.5万；
（2）新型钢筋混凝土预制剪力墙结构验证试验费25万元；
（3）新型钢筋混凝土剪力墙预制构件抽样检测费用12万元；
（4）预制钢筋混凝土剪力墙板破坏性试验费用8万元；
（5）施工企业采购的钢筋连接套筒抽检不合格而增加的检测费用1.5万元。
【问题】
1.该工程预付备料款和起扣点分别是多少万元（精确到小数点后两位）？
2.施工单位工地总成本增加，用总费用法分步计算索赔值是多少万元（精确到小数点后两位）。
3.项目施工机械设备的供应渠道有哪些？机械设备使用成本费用中固定费用有哪些？
4.分别判断检测试验索赔事项的各项费用是否成立（如1万元成立）。
4【材料题五】【2023】某新建学校工程，总建筑面积12.5万平方米，由12栋单体建筑组成，其中主
要教学楼为钢筋混凝土框架结构，体育馆屋盖为钢结构，合同要求工程达到绿色建筑三星标准。
施工单位中标后，与甲方签订合同并组组建项目部。项目部安全检查制度规定了安全检查主要形式
包括：日常巡查，专项检查，经常性安全检查、设备设施安全验收检查等。其中经常性安全检查方式有
专职安全人员每天安全巡检，项目经理等专业人员，作业班组按要求时间进行安全检查等。
项目部在塔吊布置时充分考虑了吊装构件重量、运输和堆放，使用后拆除和运输等因素，按照《建
筑工程安全检查标准》中“塔式起重机”的载荷限制装置，吊钩、滑轮、卷筒与钢丝绳、验收与使用等
保证项目和结构设施等一般项目进行了检查验收。
屋盖钢结构施工高处作业安全专项方案规定如下：
（1）钢结构构件宜地面组装，安全设施一并设置；
（2）坠落高度超过2m的安装使用梯子攀登作业；
（3）施工层搭设的水平通道不设置防护栏杆；
（4）作为水平通道的钢梁一侧两端头设置安全绳；
（5）安全防护采用工具化，定型化设置，防护盖板用黄色和红色标示。
施工单位管理部门在装修阶段对现场施工用电进行专项检查情况如下：
（1）项目仅按照项目临时用电施工组织设计进行施工用电管理；
（2）现场瓷砖切割机与砂浆搅拌机共用一个开关箱；
（3）主教学楼一开关箱使用插座插头与配电箱连接；
（4）专业电工在断电后对木工加工机械进行检查和清理。
工程竣工后，项目部组织专家对整体工程进行绿色建筑评价，评分结果见表5-1，专家提出资源节约
项和提高与创新加分项评分偏低，为主要扣分，建议重点整改。
表5-1绿色建筑评价分值
【问题】
1. 建设工程施工安全检查的主要形式还有哪些？作业班组安全检查的时间有哪些？
2. 施工现场布置吊塔时，应考虑的因素还有哪些？安全检查标准中塔式起重机的一般项目有哪些？
3. 指出钢结构施工高处作业安全防护方案中的不妥之处，并写出正确做法。（本题有3项不妥，多
答不得分）。安全防护栏杆的条纹警戒标示用什么颜色?
4. 指出装修阶段施工用电专项安全检查中的不妥之处，并指出正确做法。（本题有3项不妥，多答
不得分）。
5. 写出表5-1中绿色建筑评价指标空缺评分项，计算绿色建筑评价总得分，并判断是否满足绿色三
星标准。
5精进测评-建筑2 参考答案及解析
一、案例分析题
【材料题一】
【答案】1.（1）调整后的工程网络计划图：
（2）关键线路：A → E → H。总工期：19个月。
【答案】2.（1）工艺关系、组织关系。
（2）联系、区分、断路。
【答案】3.（1）单位工程质量验收合格标准：①所含分部工程的质量均应验收合格；②质量控制资
料应完整；③所含分部工程中有关安全、节能、环境保护和主要使用功能的检验资料应完整；④主要使
用功能的抽查结果应符合相关专业验收规范的规定；⑤观感质量应符合要求。
（2）当工程质量控制资料部分缺失时，应委托有资质的检测机构按有关标准进行相应的实体检验或
抽样试验。
【材料题二】
【答案】1.（1）复打法或反插法。
（2）成桩过程还有：边锤击（振动）边拔管，并继续浇筑混凝土→下钢筋笼，继续浇筑混凝土及拔
管→成桩。
【答案】2.（1）大体积混凝土施工温控指标应符合下列规定：
① 混凝土浇筑体在入模温度基础上的温升值不宜大于50℃；
② 混凝土浇筑体里表温差（不含混凝土收缩当量温度）不宜大于25℃；
③ 混凝土浇筑体降温速率不宜大于2.0℃/d；
④ 拆除保温覆盖时混凝土浇筑体表面与大气温差不应大于20℃。
（2）沿底板厚度方向的测温点布置要求：
① 沿混凝土浇筑体厚度方向，应至少布置表层、底层和中心温度测点，测点间距不宜大于500mm；
② 混凝土浇筑体表层温度，宜为混凝土浇筑体表面以内50mm处的温度；
③ 混凝土浇筑体底层温度，宜为混凝土浇筑体底面以上50mm处的温度。
【答案】3.（1）麻面、露筋、蜂窝、孔洞。
（2）A：50；B：75；C：100。
【答案】4.三交底：①施工主管向施工工长交底；②工长向班组长交底；③班组长向班组成员交底。
（2）三检制：自检、互检、工序交接检查。
【材料题三】
6【答案】1.（1）5个等级。
（2）分为沉降基准点和位移基准点。
（3）①沉降观测基准点，在特等、一等沉降观测时≥4个；其他等级沉降观测时≥3个；基准之间应
形成闭合环。
②位移观测基准点，对水平位移观测、基坑监测和边坡监测，在特等、一等观测时≥4个；其他等级
观测时≥3个。
【答案】2.（1）沉陷收缩、干燥收缩、碳化收缩、凝结收缩。
（2）原因：①混凝土水胶比、坍落度偏大，和易性差。②表面抹压收面不规范，养护不及时或养护
差。
【答案】3.（1）龄期28天；含水率宜小于30%。
（2）水平灰缝厚度和竖向灰缝宽度≤15mm；填充墙砌筑砂浆的灰缝饱满度均应≥80%，且空心砖
砌块竖缝应填满砂浆不得有透明缝、瞎缝、假缝。
【答案】4.（1）工艺内容：铺设结合层砂浆、铺砖、养护、勾缝。
（2）勾缝质量要求：平整、光滑、深浅一致，缝色与瓷砖颜色基本一致。
【材料题四】
【答案】1.预付备料款为（12500-1000）×25%=2875.00万元。
起扣点为（12500-1000）-2875.00/70%=7392.86万元。
【答案】2.总成本增加：9500-9200=300.00万元；
公司管理费增加：300.00×10%=30.00万元；
利润增加：（300.00+30.00）×5%=16.50万元；
索赔值：300.00+30.00+16.50=346.50万元。
【答案】3.（1）供应渠道：企业自有设备调配、市场租赁设备、专门购置机械设备、专业分包队伍
自带设备。
（2）固定费用：折旧费、大修理费、机械管理费、投资应付利息、固定资产占用费等。
【答案】4.（1）3.5万不成立；
（2）25万元成立；
（3）12万元成立；
（4）8万元成立；
（5）1.5万元不成立。
【材料题五】
【答案】1.（1）安全检查的主要形式还有：定期安全检查、季节性安全检查、节假日安全检查、开
工、复工安全检查、专业性安全检查。
（2）作业班组安全检查的时间有：在班前、班中、班后进行安全检查。
【答案】2.（1）施工现场布置吊塔时，还应考虑的因素有：塔吊的基础设置、周边环境、覆盖范围、
塔吊的附墙杆件位置、距离。
（2）塔式起重机的一般项目有：附着、基础与轨道、结构设施、电气安全。
【答案】3.不妥1：坠落高度超过2m的安装使用梯子攀登作业；
正确做法：坠落高度超过2m的安装，应设置操作平台。
7不妥2：施工层搭设的水平通道不设置防护栏杆；
正确做法：钢结构安装施工宜在施工层搭设水平通道，水平通道两侧应设置防护栏杆。
不妥3：作为水平通道的钢梁一侧两端头设置安全绳；
正确做法：当利用钢梁作为水平通道时，应在钢梁一侧设置连续的安全绳，安全绳宜采用钢丝绳。
（2）安全防护栏杆的标示颜色：黑黄或红白相间的条纹。
【答案】4.不妥1：项目仅按照项目临时用电施工组织设计进行施工用电管理；
正确做法：装饰装修工程或其他特殊施工阶段，应补充编制单项施工用电方案。
不妥2：现场瓷砖切割机与砂浆搅拌机共用一个开关箱；
正确做法：每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制两台及两台以上
用电设备(含插座) 。
不妥3：主教学楼一开关箱使用插座插头与配电箱连接；
正确做法：配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
【答案】5.（1）空缺评分项：安全耐久、生活便利、健康舒适、环境宜居。
（2）总得分Q=（400+90+70+80+80+70+40）/10=83。
（3）不满足绿色三星标准，三星要求达到85分。
