第四章 工业机电工程安装技术
4.7 石油化工设备安装技术
4.7.1 塔器设备安装技术
⭐
4.7.2 储罐制作与安装技术
⭐⭐
4.7.3 金属球罐安装技术
⭐
4.7.4 设备钢结构制作与安装技术
⭐⭐⭐
4.7.5 长输管道施工技术
⭐ 8
7
1
考点：塔器设备安装技术 ★9
4
8
3
信
内容：
微
系
一、塔器设备安装联
题
押
二、塔器设备准试验
精
考情：
8
7
1
一、塔器设备安装 4 9
8
3
信
1.塔器到货状态 微
系
整体、分段、分片。 联
一
唯
2.分段到货验收
1）塔体分段处的圆度、外圆周长偏差、端口不平度、坡口质量符合相关规定；
2）筒体直线度、筒体长度以及筒体上接管中心方位和标高的偏差符合相关规定；
1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
3）组装标记清晰，裙座底板上的地脚螺栓孔中心圆直径允许偏差、相邻两孔弦长允许
偏差和任意两孔弦长允许偏差均为2mm。
8
7
1
9
4
8
3
信
微
系
联
题
押
准

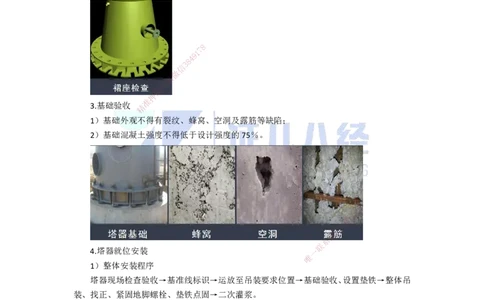

3.基础验收 精
1）基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷；
2）基础混凝土强度 不得低于设计强度的75％。
8
1
7
9
8
4
信
3
微
系
4.塔器就位安装 一
联
唯
1）整体安装程序
塔器现场检查验收→基准线标识→运放至吊装要求位置→基础验收、设置垫铁→整体吊
装、找正、紧固地脚螺栓、垫铁点固→二次灌浆。
2）塔器就位
塔设备任意相邻的方位线作为垂直找正基准，如下图所示，测量点1与塔中心线的连线
与测量点2与塔中心线的连线成90°夹角。塔高≤30m，垂直度偏差不大于塔高的 1/1000；
塔高＞30m，垂直度偏差允许值为1/1000塔高，且不大于50mm；
2
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
高度≥20m的塔，其垂直度的测量工作不应在一侧阳光照射或风力大于4级的条件下
进行。
3.现场组焊
卧式组焊、立式组焊
程序（略）
二、塔器设备试验 7 8
1
9
4
1.塔器产品焊接试件 3 8
信
微
（1）试板制备要求系
联
1）应由施焊塔器题的焊工，在与施焊相同的条件下采用与施焊塔器相同的焊接工艺焊接
押
准
试板； 精
2）试板材料应与 塔器用材具有相同标准、相同牌号 相同厚度和相同热处理状态；
8
3）试板焊接后及时打上焊工钢印代号，经 检验员外观检查合格后，打上
1
7检验员钢印号；
9
8
4
4）塔器焊后需热处理时，试件应随焊缝一起 进行热处理。
信
3
微
2.试板的检验与评定 系
联
一
1）试板的焊接接头经外观检查和无损检测，合格标准 与设唯备焊接接头的合格标准相同；
2）试样的拉伸试验合格指标：同一母材拉伸试样的抗拉 强度应不低于母材标准抗拉强
度最低值，对不同强度等级的母材组成的焊接接头，抗拉强度应不低于两种母材标准抗拉强
度最低值中的较小者；
3）试件的弯曲试验合格指标：试验弯曲到规定的角度后，其拉伸面上沿任何方向不得
有单条长度大于3mm的开口缺陷；
4）试件的冲击试验合格指标：钢制接头每组3个标准试件的冲击吸收功平均值应符合
设计文件或相关技术文件的规定。母材标准抗拉强度下限值≤450MPa，冲击功平均值应不
低于20J，至多允许有一个试样的冲击吸收功低于规定值，但不低规定值的70％；
3.焊接产品试件的复验
1）试样的拉伸、弯曲试验如不合格，允许复验。对不合格的项目取双倍试样进行复验，
达到合格指标为合格；
3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
2）冲击试验如不能满足合格指标，允许复验。对不合格的项目再取一组（3个）试样
进行试验。合格指标为：前后两组6个试样的冲击功平均值不得低于规定值，允许有2个试
样小于规定值，但其中小于规定值70％的只允许有1个。
4.耐压试验
（1）耐压试验前应确认的条件
1）设备本体及与本体相焊的内件、附件焊接和检验工作全部完成；
2）开孔补强圈用0.4~0.5MPa的压缩空气检查焊接接头质量合格；
3）需要焊后热处理的设备，热处理工作已经完成；
4）在基础上进行耐压试验的设备，基础二次灌浆达到强度要求。与设计核实基础承载
要求是否加载试验介质重量；
5）试验方案已经批准，施工质量资料完整；

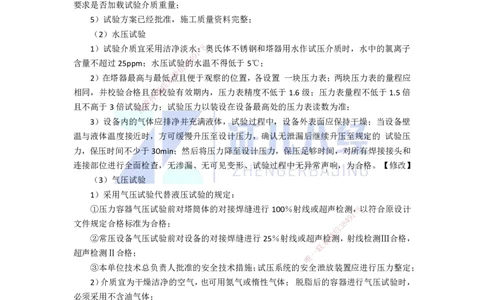

（2）水压试验
1）试验介质宜采用洁净淡水7；8奥氏体不锈钢和塔器用水作试压介质时，水中的氯离子
1
9
4
含量不超过25ppm；水压试验3 8的水温不得低于5℃；
信
微
2）在塔器最高与最低系点且便于观察的位置，各设置 一块压力表；两块压力表的量程应
联
相同，并校验合格且
押
在题校验有效期内，压力表精度不低于1.6级；压力表量程不低于1.5倍
准
且不高于3倍试验精压力；试验压力以装设在设备最高处的压力表读数为准；
3）设备内的气体 应排净并充满液体，试验过程中，设备外表面应保持干燥；当设备壁
温与液体温度接近时，方 可缓慢升压至设计压力，确认无泄漏后继续升压至规定的 试验压
力，保压时间不少于30min； 然后将压力降至设计压力，保压足够时间，对所有焊接接头和
连接部位进行全面检查，无渗漏 、无可见变形、试验过程中无异常声响，为合格。【修改】
（3）气压试验
1）采用气压试验代替液压试验的规 定：
①压力容器气压试验前对塔筒体的对接 焊 缝进行100％射线或超声检测
1
7
，8以符合原设计
9
文件规定合格标准为合格； 8
4
信
3
微
②常压设备气压试验前对设备的对接焊缝进行2 5％射线或超声系检测，射线检测Ⅲ合格，
联
超声检测Ⅱ合格； 一
唯
③本单位技术总负责人批准的安全技术措施；试压系统的 安全泄放装置应进行压力整定；
2）介质宜为干燥洁净的空气，也可用氮气或惰性气体；脱脂后的容器进行气压试验时，
必须采用不含油气体；
3）程序要求：
①缓慢升至试验压力的10％，且不超过0.05MPa，保压时间5min，对所有焊接接头和
连接部位进行初次泄漏检查；
②初次泄漏检查合格后，继续升压至试验压力的50％，观察有无异常现象；如无异常
现象，继续按规定试验压力的10％逐级升压，直到试验压力，保压10min，对所有焊接接
头和连接部位进行全面检查；
③检查期保持压力不变，并不得采用继续加压的方式维持压力不变；
4）合格标准：试验过程中无异常的响声，经过肥皂液或者其他检漏液检验无漏气，无
4
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
可见变形。对标准抗拉强度下限值≥540MPa的塔器，泄压后进行表面无损检测抽查未发现
裂纹。
【2015-Y改】下列检测试验中，属于塔器产品焊接试板力学性能试验的是（ ）。
A.扭转试验
B.射线检测
C.耐压试验
D.弯曲试验
【答案】D
【例题】塔体分段到货验收时，需要检查筒体的（ ）。
A.长度
B.接管方位
C.端口不平度 7 8
1
9
4
D.圆度 3 8
信
微
E.直线度 系
联
题
押
准
【答案】ABE精
【例题】塔器裙座地脚螺栓中心圆允许偏差为（ ）。
A.2mm
B.3mm
C.5mm
D.10mm
【答案】A
1
7
8
9
【例题】高度为50m的塔器就位时，垂直 度 允许偏差为（ ）。
信
3
8
4
微
A.不大于塔高的1/1000 系
联
B.塔高的1/500
唯
一
C.不大于塔高的1/500
D.塔高的1/1000
【答案】D
【例题】关于塔器试板检验的说法，正确的是（ ）。
A.同一母材拉伸试样的抗拉强度应不低于母材标准抗拉强度最高值
B.试板应由施焊塔器的焊工进行焊接
C.弯曲试验拉伸面上不得有单条长度大于5mm的开口
D.冲击试验冲击功平均值应不低于20J
E.拉伸试验如不合格，允许复验
【答案】BDE
5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
证儿八经建造师
【例题】开孔补强圈要用（ ）MPa的压缩空气检查焊接接头。
A.0.2~0.3
B.0.3~0.4
C.0.4~0.5
D.0.5~0.6
【答案】C
【例题】关于塔器设备耐压试验的说法，正确的是（ ）。
A.水压试验压力表量程为1.5~2倍的试验压力
B.水压试验压力以设备最高处的压力表读数为准
C.试验充液前应先关闭放空阀门
D.气压试验前有项目技术负责人批准的安全技术措施
8
7
1
9
4
【答案】B 3 8
信
微
【2024-Y】丙烷制冷系塔长度71m，分两段到货，现场组焊，整体吊装，塔体到现场后，
联
B公司组织到货验收
押
。题检查了塔体分段处的圆度，坡口质量，筒体直线度和长度，筒体上接
准
管中心方位和标高精，裙座底板上的螺栓孔中心圆直径，相邻两孔弦长偏差均符合要求。
【问题】塔体现 场验收还应检查哪些项目？地脚螺栓孔中心圆直径允许偏差?
【答案】1）还应检 查：塔体分段处外圆周长偏差、端口不平度；
2）地脚螺栓孔中心圆直 径允许偏差为2mm。
【2024-Y】在早上9点阳光 斜照时,进行塔体垂直度调整：测点1与塔中心的连线与测
点2与塔中心的连线成60°夹角，调 整时风力5级，温度26℃。被监理叫停。后选择正确
的时间、天气条件进行测量调整，塔体 安装验收合格。
【问题】监理工程师叫停塔体垂直度调 整是否正确？说明理由。 8
1
7
9
【答案】1）正确；
信
3
8
4
微
2）理由：①高度大于20m的塔，垂直度测量工作 不应在一侧阳系光照射或风力大于4级
联
的条件下进行；②测量点1与塔中心线的连线与测量点2 与塔中
唯
一心线的连线应成90°夹角。
总结
6
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
