第3章 城市隧道与轨道交通工程
案例（九）
背景材料
某施工单位承建一项城镇地下通道新建工程，通道长95m，通道尺寸为B×H=10m×5.5m，结构采用抗渗等级为P8
的C35现浇钢筋混凝土，基坑采用明挖法施工，支护形式为“SMW工法桩+—道钢支撑” 。
项目部编制的施工方案含如下内容：
（1）通道的施工工艺流程为：测量放线→基坑支护→A→底板防水及保护层施工→底板钢筋绑扎→底板模板安装
→底板混凝土浇筑→侧墙外围护桩找平及防水层施工→满堂支架搭设及侧墙钢筋绑扎→B→顶板钢筋绑扎→封头
模板安装→C；
（2）SMW工法桩内插型钢采用插一跳一的施工方式，插入前对型钢表面进行处理；

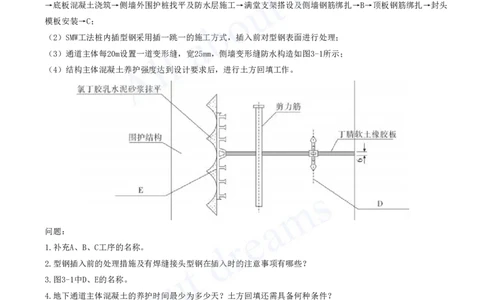

（3）通道主体每20m设置一道变形缝，宽25mm，侧墙变形缝防水构造如图3-1所示；
（4）结构主体混凝土养护强度达到设计要求后，进行土方回填工作。
问题：
1.补充A、B、C工序的名称。
2.型钢插入前的处理措施及有焊缝接头型钢在插入时的注意事项有哪些？
3.图3-1中D、E的名称。
4.地下通道主体混凝土的养护时间最少为多少天？土方回填还需具备何种条件？
1.A：基坑开挖及垫层施工；B：侧墙及顶部模板安装；C：侧墙及顶板混凝土浇筑
2.（1）除锈、涂刷减摩材料；
（2）相邻型钢的接头竖向位置宜相互错开，错开距离不宜小于1m，且型钢接头距离基坑底面不宜小于2m。
3.D：中埋式橡胶止水带；E：外贴式橡胶止水带。
4.（1）14天；（2）应在主结构防水层的保护层完成，且保护层砌筑砂浆强度达到3MPa后方可进行。

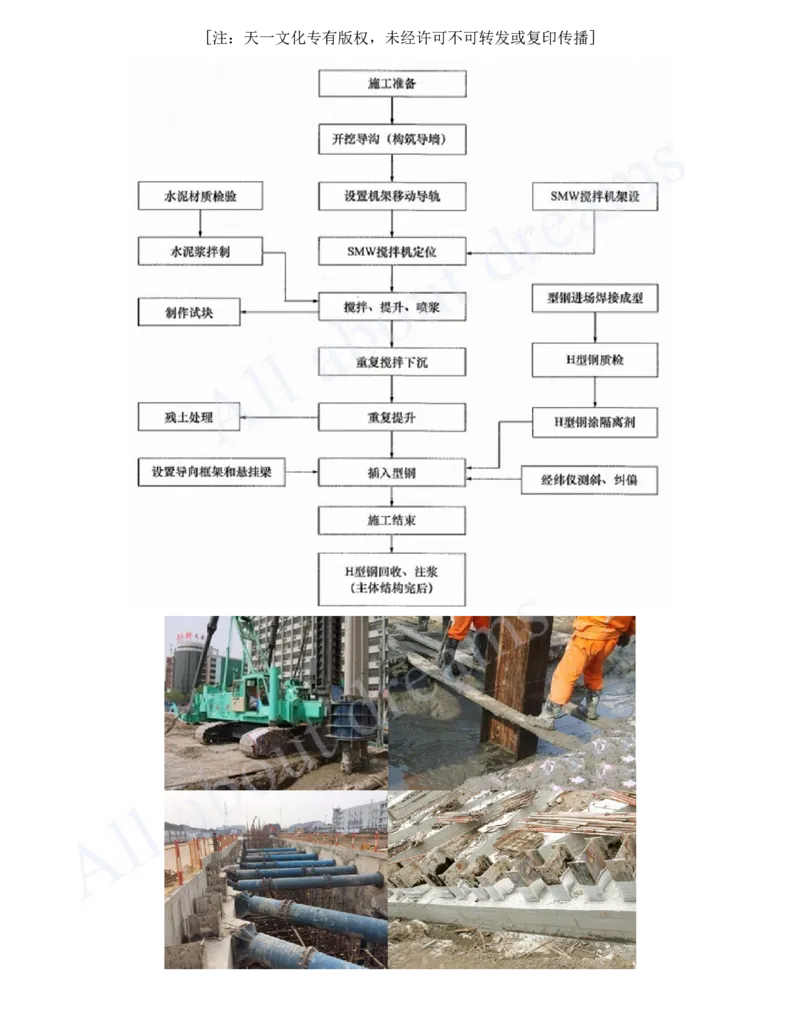

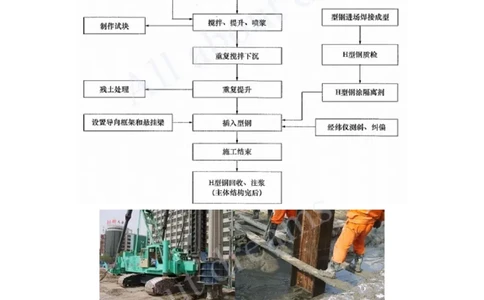

考点1：SMW工法桩（型钢水泥土搅拌墙）[注：天一文化专有版权，未经许可不可转发或复印传播][注：天一文化专有版权，未经许可不可转发或复印传播]
1.单根型钢中焊接接头不宜超过两个，焊接接头的位置应避免设在支撑位置或开挖面附近等型钢受力较大处；相
邻型钢的接头竖向位置宜相互错开，错开距离不宜小于1m，且型钢接头距离基坑底面不宜小于2m拟拔出回收的型
钢，插入前应先在干燥条件下除锈，再在其表面涂刷减摩材料。
2.型钢拔出困难的原因：
未涂刷减摩剂；冠梁处未采用隔离材料包裹；型钢变形；围护结构变形。

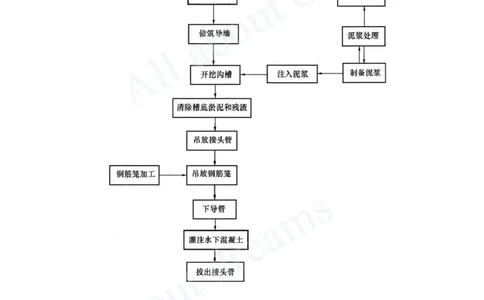

考点2：地下连续墙工艺流程
考点3：导墙作用
① 挡土。
② 基准作用。
③ 承重。
④ 存蓄泥浆：导墙可存蓄泥浆，稳定槽内泥浆液面。泥浆液面始终保持在导墙面以下20cm 并高出地下水位lm 以
稳定槽壁。
⑤ 防止泥浆漏失，阻止雨水等地面水流入槽内。[注：天一文化专有版权，未经许可不可转发或复印传播]
案例（十）
背景资料：
某公司承建一项地铁车站土建工程，车站长236m，标准宽度19.6m，底板埋深16.2m，地下水位标高为13.5m，车
站为地下二层三跨岛式结构，采用明挖法施工，围护结构为地下连续墙，内支撑第一道为钢筋混凝土支撑，其余

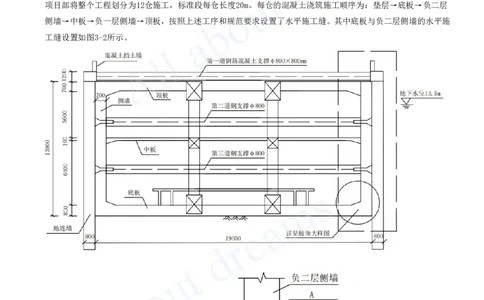

为φ800mm钢管支撑，基坑内设管井降水。车站围护结构及支撑断面示意如图3-1。
项目部为加强施工过程变形监测，结合车站基坑风险等级编制了监测方案，其中应测项目包括地连墙顶面的水平
位移和竖向位移。
项目部将整个工程划分为12仓施工，标准段每仓长度20m。每仓的混凝土浇筑施工顺序为：垫层→底板→负二层
侧墙→中板→负一层侧墙→顶板，按照上述工序和规范要求设置了水平施工缝。其中底板与负二层侧墙的水平施
工缝设置如图3-2所示。
标准段某仓顶板施工时，日均气温23℃，为检验评定混凝土强度，控制模板拆除时间，项目部按相关要求留置了[注：天一文化专有版权，未经许可不可转发或复印传播]
混凝土试件。
顶板模板支撑体系采用盘扣式满堂支架，项目部编制了支架搭设专项方案，由于搭设高度不足8m，项目部认为该
方案不必经过专家论证。
问题：
1.判断该基坑自身风险等级为几级？补充其他应测项目。
2.图3-1右侧虚线范围断面内应该设几道水平施工缝？写出图3-2中底板与负二层侧墙水平施工缝正确位置对应
的字母。
3.该仓顶板混凝土浇筑过程应留置几组混凝土试件？并写出对应的养护条件。
4.支架搭设方案是否需专家论证？写出原因。
1.（1）基坑开挖深度为16.2m，二级风险等级。
（2）补充的应测项目有：地下水位、地表沉降、立柱结构竖向位移、支撑轴力。
2.（1）应设置4道水平施工缝。
（2）施工缝设置在字母A处。
3.（1）应留置4组混凝土试件，3组标样试块，1组同条件试块。【备注：一般混凝土100m 留设一组；该仓混凝
土量0.7×20×19.6=274.4m3
（2）标养试块养护条件：温度20±2℃；相对湿度95%以上。
同条件试块养护条件：与顶板混凝土同条件养护。
4.（1）需要进行专家论证。
（2）模板支架搭设的跨度为：19.6-0.7×2=18.2m，根据规范要求，模板的支撑跨度超过18m，需要对专项方案
进行专家论证。
考点4：工程降水方法的选用（降水深度、降低后水位标高）
降水方法 土质类别 渗透系数（m/d） 降水深度
真空井点 粉质黏土、粉土、砂土 0.0120 单级6，多级12
喷射井点 粉土、砂土 0.120.0 20
管井 粉土、砂土、碎石土、岩石 1 不限
降
由下伏含水层的埋藏条
水 渗井 粉质黏土、粉土、砂土、碎石土 0.1
件和水头条件确定
井
辐射井 黏性土、粉土、砂土、碎石土 0.1 420
电渗井 黏性土、淤泥、淤泥质黏土 0.1 6
潜埋井 粉土、砂土、碎石土 0.1 2
考点5：集水明排[注：天一文化专有版权，未经许可不可转发或复印传播]
明沟宜布置在拟建建筑基础边0.5m以外，沟边缘离开边坡坡脚应不小于0.3m。明沟的底面应比挖土面低0.3-0.4m。
集水井底面应比沟底面低0.5m以上，并随基坑的挖深而加深，以保持水流畅通。
考点6：井点降水
（1）真空井点施工流程：高压水套管冲击成孔→冲洗钻孔→安放井点管→填滤料→黏土封堵井口→连接水泵→
漏水漏气检查→试运行（案例实操补充）
（2）降水系统布设
1）降水系统平面布置应根据工程的平面形状、场地条件及建筑条件确定，并应符合下列要求：
①面状降水工程，降水井点宜沿降水区域周边呈封闭状均匀布置，距开挖上口边线不宜小于1m。
②线状、条状降水工程，降水井宜采用单排或双排布置，两端应外延布置降水井，外延长度为条状或线状降水井
点围合区域宽度的1〜2倍。
③在运土通道出口两侧应增设降水井。
④当降水区域远离补给边界，地下水流速较小时，降水井点宜等间距布置，当邻近补给边界，地下水流速较大时，
在地下水补给方向的降水井点间距可适当减小。
2）真空井点布设尚应符合下列要求：
①当真空井点孔口至设计降水水位的深度不超过6.0m时宜采用单级真空井点；当大于6.0m且场地条件允许时，可
采用多级真空井点降水，多级井点上下级高差宜取4.0〜5.0m。
②井点系统的平面布置应根据降水区域平面形状、降水深度、地下水的流向以及土的性质确定，可布置成环形、
U形和线形（单排、双排）。
2）真空井点布设尚应符合下列要求：
③井点间距宜为0.8〜2.0m，距开挖上口线的距离不应小于1.0m；集水总管宜沿抽水水流方向布设。
④降水区域四角位置井点宜加密。
井点管安装到位后，应向孔内投放滤料，滤料填至地面以下1〜2m后应用黏土填满压实。
考点7：降水、截水、回灌作用
1.降水井作用：降低地下水（疏干地下水），为坑内施工创造干燥的作业环境。
2.止水帷幕作用：隔离、阻断或减少地下水从围护结构侧壁或底部进入开挖工作面。
3.观察井作用：观察地下水位，监测水质。
4.回灌井作用：将水引渗于地下含水层，补给地下水，稳定地下水位，防止地下水位降低使土体固结产生不均匀
沉降。
考点8：监测
地下水控制工程应对地下水控制效果及影响进行监测，监测主要包括：地下水位监测、出水量和含砂量监测、水
质监测、变形监测、巡视检查等内容。[注：天一文化专有版权，未经许可不可转发或复印传播]
（潘老师口诀：水位质量，巡视砂变形）
考点9：基坑验槽
1.基坑开挖至设计高程后应由建设单位会同设计、勘察、施工、监理等单位共同验收；
2.验槽项目：平面位置、平面尺寸、基底标高、平整度、地基土质、地基承载力。
