6.1.1 水闸的分类及组成
第6章 水闸、泵站与水电站工程
6.1 水闸施工技术
6.2 泵站与水电站的布置及机组安装
6.1 水闸施工技术
6.1.1 水闸的分类及组成
6.1.2 水闸主体结构的施工方法
6.1.3 闸门的安装方法
6.1.4 启闭机与机电设备的安装方法

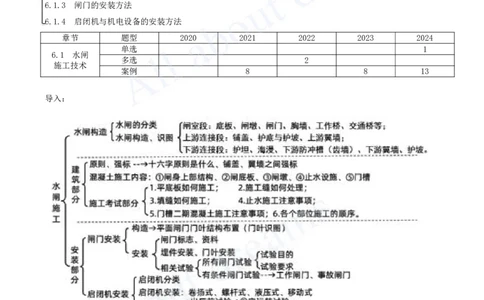

章节 题型 2020 2021 2022 2023 2024
单选 1
6.1 水闸
多选 2
施工技术
案例 8 8 13
导入：
考情分析：
单选题：2006(1)，2007(1)<消能>，2018(1)<消能>；
多选题：无；
案例题：2009(1)<综>、2024(1)<图>。
一、二建教材重复：70%。[注：天一文化专有版权，未经许可不可转发或复印传播]
教材内容：
1.常用水闸的分类
2.水闸的组成（学构造）
1.常用水闸的分类
水闸：一种利用闸门挡水和控制泄水的<低水头>水工建筑物，多建于河道、渠系及水库、湖泊岸边。

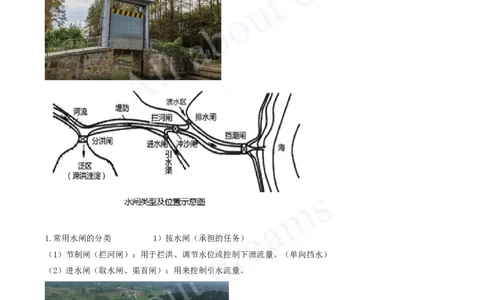

1.常用水闸的分类 1）按水闸（承担的任务）
（1）节制闸（拦河闸）：用于拦洪、调节水位或控制下泄流量。（单向挡水）
（2）进水闸（取水闸、渠首闸）：用来控制引水流量。[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）分洪闸：用来将超过下游河道安全泄量的洪水泄入分洪区。
双向
（4）排水闸：用来排除内河或低洼地区对农作物有害的渍水。
过水
（5）挡潮闸（防潮闸）：具有<双向挡水>的特点。

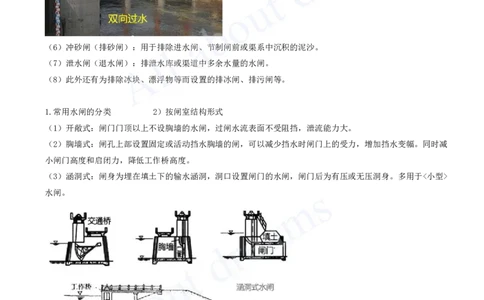

（6）冲砂闸（排砂闸）：用于排除进水闸、节制闸前或渠系中沉积的泥沙。
（7）泄水闸（退水闸）：排泄水库或渠道中多余水量的水闸。
（8）此外还有为排除冰块、漂浮物等而设置的排冰闸、排污闸等。
1.常用水闸的分类 2）按闸室结构形式
（1）开敞式：闸门门顶以上不设胸墙的水闸，过闸水流表面不受阻挡，泄流能力大。
（2）胸墙式：闸孔上部设置固定或活动挡水胸墙的闸，可以减少挡水时闸门上的受力，增加挡水变幅。同时减
小闸门高度和启闭力，降低工作桥高度。
（3）涵洞式：闸身为埋在填土下的输水涵洞，洞口设置闸门的水闸，闸门后为有压或无压洞身。多用于<小型>
水闸。
2.水闸的组成（学构造）

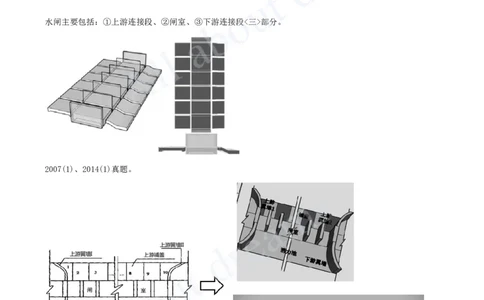

水闸主要包括：①上游连接段、②闸室、③下游连接段<三>部分。[注：天一文化专有版权，未经许可不可转发或复印传播]
水闸主要包括：①上游连接段、②闸室、③下游连接段<三>部分。
2007(1)、2014(1)真题。[注：天一文化专有版权，未经许可不可转发或复印传播]
2013(2)、2024(1)真题。
水闸主要包括：①上游连接段、②闸室、③下游连接段<三>部分。
闸室段 上、下游连接段[注：天一文化专有版权，未经许可不可转发或复印传播]
2.水闸的组成 1）上游连接段
作用：引导水流平顺地进入闸室，保护两岸及河床免遭冲刷，并与闸室等共同构成防渗地下轮廓，确保在渗流
作用下两岸和闸基的抗渗稳定性。
包括：①上游翼墙、②铺盖、③上游防冲槽、④两岸的护坡等。
翼墙：建在闸室上下游的两侧，用于引导水流并兼有挡土及侧向防渗作用的建筑物。
防冲槽：建在海漫末端或上游护底前端，是挖槽抛石形成的防冲棱体。
2.水闸的组成 2）闸室
作用是：控制水位和流量，兼有防渗防冲作用。
包括：①闸门、②闸墩（中墩、边墩（岸墩、岸墙））、③底板、④胸墙、⑤工作桥、⑥交通桥、⑦启闭机等。
2.水闸的组成 3）下游连接段
作用：消除过闸水流的剩余能量，防止水流出闸后对下游的冲刷。
包括：①消力池、②护坦、③海漫、④下游防冲槽、⑤下游翼墙、⑥两岸的护坡等。（2006(1)、2020(2)考
点）[注：天一文化专有版权，未经许可不可转发或复印传播]
例题1：2006(1)-10.水闸的排水反滤设施一般布置在（ ）部位。
A.上游铺盖
B.下游海漫
C.闸室底板
D.下游护坦（消力池）
答案：B
解析：二建知识点，一建考核。水闸的排水反滤设施一般布置在（下游海漫）部位。
例题2：2020(2)-22.水闸下游连接段包括（ ）。
A.铺盖
B.消力池
C.护坦
D.岸墙
E.海漫
答案：BCE
解析：
小结：一<页>看尽长安花[注：天一文化专有版权，未经许可不可转发或复印传播]
1.常用水闸的分类【无】
2.水闸的组成（Ⅰ识图）【案例】【 09参考、24剖面图苡、
➊
13剖面图】
➋
2.水闸的组成（Ⅱ各段的作用）【 06排水、 20下连段】
➊ ➋
