4.3电气装置增加习题（空白）
1.下面关于断路器安装技术要求去错误的是（）
A、真空断路器安装应水平，固定应牢固
B、真空断路器三相联动连杆的拐臂应在同一水平面上，拐臂角度应垂直
C、真空断路器安装完毕后，应先进行手动缓慢分、合闸操作，后进行电动分、合闸操作
D、罐式断路器安装前，应核对电流互感器二次绕组排列次序及变比、极性、级次等
E、灭弧室组装时，空气相对湿度应小于90%
2.下面关于断路器交接试验说法正确的是（）
A、测量合闸时触头的弹跳时间时，应在断路器额定电压80%下进行
B、断路器合闸及分闸状态下分别进行交流耐压试验
C、交流耐压试验在六氟化硫气体为额定值时进行，试验电压应按出厂试验电压的90%确定
D、220kV 以下电压等级应进行合闸对地和断口间耐压试验
E、测量断路器分、合闸线圈的绝缘电阻值，不应低于10MΩ

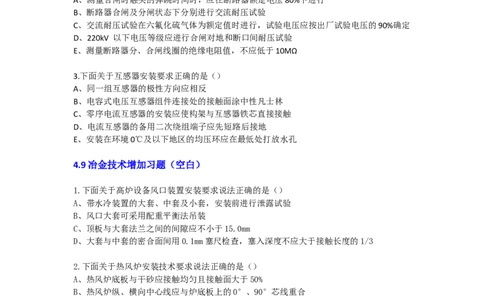

3.下面关于互感器安装要求正确的是（）
A、同一组互感器的极性方向应相反
B、电容式电压互感器组件连接处的接触面涂中性凡士林
C、零序电流互感器的安装应使构架与互感器铁芯直接接触
D、电流互感器的备用二次绕组端子应先短路后接地
E、安装在环境0℃及以下地区的均压环应在最低处打放水孔
4.9冶金技术增加习题（空白）
1.下面关于高炉设备风口装置安装要求说法正确的是（）
A、带水冷装置的大套、中套及小套，安装前进行泄露试验
B、风口大套可采用配重平衡法吊装
C、顶板与大套法兰之间的间隙应不小于15.0mm
D、大套与中套的密合面间用0.1mm塞尺检查，塞入深度不应大于接触长度的1/3
2.下面关于热风炉安装技术要求说法正确的是（）
A、热风炉底板与干砂应接触均匀且接触面大于50%
B、热风炉纵、横向中心线应与炉底板上的0°、90°芯线重合
C、热风炉蓄热室底板厚度小于20mm时，砌砖前应先进行底板对接焊缝的真空度试验，D、
热风炉蓄热室底板对接焊缝的真空度试验，真空度为53kPa时，应无泄漏
3.下面属于连续铸钢设备的有（）
A、钢包回转台
B、结晶器及振动装置
C、二次冷却装置
D、剪切机
E、输送辊道
第 1 页4.下面关于转炉本体垫板安设要求说法正确的是（）
A、垫板安设一般采用压浆法
B、垫板组底面积总和应根据设备重量、生产时的荷载、地脚螺栓紧固力、基础混凝土抗压
强度及安全系数计算确定
C、在每个地脚螺栓的旁边应设置一组垫板组
D、垫板组应尽量靠近地脚螺栓和设备主要受力部位。
E、垫板的数量、大小及安装位置需按设备厂家给定的技术文件进行配置
5.下面关于转炉本体安装技术要求说法正确的是（）
A、转炉支撑装置安装固定端轴承座底座初找完毕后，以轴承座底座上水平面的十字中心线
为精找正基准
B、游动端轴承座的底座一般为铰接底座
C、倾动装置由电动机、一次减速机、二次减速机、扭力杆装置组成
D、倾动装置一次减速器正反向单独运转各不应少于0.5h
E、托圈吊装找正以传动耳轴轴线为基准轴线，用激光准直仪或挂线千分尺，检查托圈两耳
轴的同轴度，允许偏差为2mm

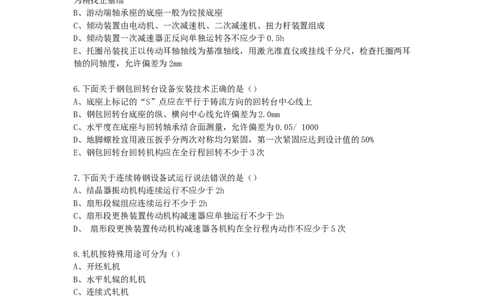

6.下面关于钢包回转台设备安装技术正确的是（）
A、底座上标记的“S”点应在平行于铸流方向的回转台中心线上
B、钢包回转台底座的纵、横向中心线允许偏差为2.0mm
C、水平度在底座与回转轴承结合面测量，允许偏差为0.05/ 1000
D、地脚螺栓宜用液压扳手分两次对称均匀紧固，第一次紧固应达到设计值的50%
E、钢包回转台回转机构应在全行程回转不少于3次
7.下面关于连续铸钢设备试运行说法错误的是（）
A、结晶器振动机构连续运行不应少于2h
B、扇形段辊组应连续运行不少于2h
C、扇形段更换装置传动机构减速器应单独运行不少于2h
D、 扇形段更换装置传动机构减速器各机构在全行程内动作不应少于5次
8.轧机按特殊用途可分为（）
A、开坯轧机
B、水平轧辊的轧机
C、连续式轧机
D、横轧机
E、轮箍轧机
9.下面关于轧机机架安装要求说法正确的是（）
A、轧机机架中心线测量时，应以轧机机列中心线和轧制中心线为基准，在轧机机架窗口面
和底面测量。
B、机架垂直度应在传动侧和操作侧两个机架窗口入口方向的衬板面、机架内侧面上测量
C、机架水平度应在机架窗口底面测量
D、轧机地脚螺栓的紧固通常采用加热紧固法
第 2 页10.下面关于轧机试运行说法正确的是（）
A、轧机低速压下装置、高速压下装置往返运转均不应少于5次
B、电动机带动减速机、齿轮机座试运行不应少于0.5h
C、电动机带动减速机、齿轮机座和轧机试运行，按额定转速的25%、50%、75%、100%分别
试运行不应少于0.5h
D、换辊装置及其他设备往返运行均不应少于5次
E、滚动轴承温升不超过35℃,且最高温度不得超过70℃
11.冷箱内铝镁合金管道脱脂要求正确的是（）
A、脱脂剂宜选用四氯化碳溶剂
B、所有阀门和管道及管道附件应进行脱脂处理
C、管道清洗脱脂检验方法有滤纸擦拭法、酸洗等
D、用蒸汽吹扫脱脂时，盛少量蒸汽冷凝液于器皿内，并放入数颗粒度小于 1mm的纯樟脑，
以樟脑不停旋转为合格
E、用有机溶剂脱脂时，油脂含量不超过 125mg/m² 为合格。

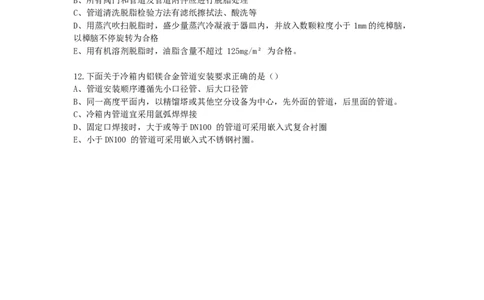

12.下面关于冷箱内铝镁合金管道安装要求正确的是（）
A、管道安装顺序遵循先小口径管、后大口径管
B、同一高度平面内，以精馏塔或其他空分设备为中心，先外面的管道，后里面的管道。
C、冷箱内管道宜采用氩弧焊焊接
D、固定口焊接时，大于或等于DN100 的管道可采用嵌入式复合衬圈
E、小于DN100 的管道可采用嵌入式不锈钢衬圈。
第 3 页4.3电气装置增加习题（解析）
1.下面关于断路器安装技术要求去错误的是（）
A、真空断路器安装应水平，固定应牢固
B、真空断路器三相联动连杆的拐臂应在同一水平面上，拐臂角度应垂直
C、真空断路器安装完毕后，应先进行手动缓慢分、合闸操作，后进行电动分、合闸操作
D、罐式断路器安装前，应核对电流互感器二次绕组排列次序及变比、极性、级次等
E、灭弧室组装时，空气相对湿度应小于90%
答案：ABE P165
解析：真空断路器安装
(1)安装应垂直，固定应牢固，相间支持瓷套应在同一水平面上。
(2)三相联动连杆的拐臂应在同一水平面上，拐臂角度应一致。
(3)具备慢分、慢合功能的，在安装完毕后，应先进行手动缓慢分、合闸操作，手动操作正
常，方可进行电动分、合闸操作。
3)六氟化硫断路器安装
(1)均压电容、合闸电阻应经现场试验，应符合技术文件要求。
(2)操动机构零件应齐全，轴承应光滑、无卡涩，铸件应无裂纹或焊接不良。
(3)罐式断路器安装前，应核对电流互感器二次绕组排列次序及变比、极性、级次等。
(4)灭弧室组装时，空气相对湿度应小于80%,并应采取防尘、防潮措施。
(5)断路器支架或底架与基础的垫片不宜超过3片，其总厚度不应大于10mm。
2.下面关于断路器交接试验说法正确的是（）
A、测量合闸时触头的弹跳时间时，应在断路器额定电压80%下进行
B、断路器合闸及分闸状态下分别进行交流耐压试验
C、交流耐压试验在六氟化硫气体为额定值时进行，试验电压应按出厂试验电压的90%确定
D、220kV 以下电压等级应进行合闸对地和断口间耐压试验
E、测量断路器分、合闸线圈的绝缘电阻值，不应低于10MΩ
答案：BE
解析：真空断路器交接试验
(1)真空断路器交接试验项目主要包括：测量绝缘电阻；测量每相导电回路的电阻；交流耐
压试验；测量断路器的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时
间；测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻以及断路器操动机构的试
验等。
(2)测量每相导电回路的电阻应采用电流不小于100A 的直流压降法。
(3)应在断路器合闸及分闸状态下分别进行交流耐压试验。
(4)测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时
间时，应在断路器额定电压下进行。
5)六氟化硫断路器交接试验
(1)六氟化硫断路器交接试验项目主要包括：测量绝缘电阻；测量每相导电回路电阻；交流
耐压试压；测量断路器分、合闸时间；测量断路器分、合闸速度；测量断路器分、合闸同
期性及配合时间；测量断路器分、合闸线圈绝缘电阻及直流电阻；断路器操动机构试验；
六氟化硫气体含水量以及密封性试验等。
(2)交流耐压试验在六氟化硫气体为额定值时进行，试验电压应按出厂试验电压的80%确定。
(3)110kV 以下电压等级应进行合闸对地和断口间耐压试验。
第 4 页(4) 测量断路器分、合闸线圈的绝缘电阻值，不应低于10MΩ。
3.下面关于互感器安装要求正确的是（）
A、同一组互感器的极性方向应相反
B、电容式电压互感器组件连接处的接触面涂中性凡士林
C、零序电流互感器的安装应使构架与互感器铁芯直接接触
D、电流互感器的备用二次绕组端子应先短路后接地
E、安装在环境0℃及以下地区的均压环应在最低处打放水孔
答案：DE P167
解析：互感器安装
(1)互感器支架封顶板安装面应水平；并列安装的应排列整齐，同一组互感器的极性方向应
一致。
(2)电容式电压互感器应根据产品成套供应的组件编号进行安装，不得互换。组件连接处的
接触面应除去氧化层，并涂以电力复合脂。
(3)安装在环境0℃及以下地区的均压环应在最低处打放水孔。
(4)零序电流互感器的安装不应使构架或其他导磁体与互感器铁芯直接接触，或与其构成磁
回路分支。
(5)互感器的外壳应可靠接地。
(6)电流互感器的备用二次绕组端子应先短路后接地。
4.9冶金技术增加习题（解析）
1.下面关于高炉设备风口装置安装要求说法正确的是（）
A、带水冷装置的大套、中套及小套，安装前进行泄露试验
B、风口大套可采用配重平衡法吊装
C、顶板与大套法兰之间的间隙应不小于15.0mm
D、大套与中套的密合面间用0.1mm塞尺检查，塞入深度不应大于接触长度的1/3
答案：D
解析：高炉本体主要设备的安装要求
2)风口装置安装
(1)带水冷装置的大套、中套及小套，安装前进行压力试验。
(2)风口大套、中套及小套，可采用高炉热风环管下的电动单轨吊并辅以链式起重机吊装就
位，中套及小套可采用配重平衡法吊装。
(3)风口固定装置顶紧后，顶板与大套法兰之间的间隙应不小于10.0mm。大套与中套的密
合面间用0.1mm塞尺检查，塞入深度不应大于接触长度的1/3。
2.下面关于热风炉安装技术要求说法正确的是（）
A、热风炉底板与干砂应接触均匀且接触面大于50%
B、热风炉纵、横向中心线应与炉底板上的0°、90°芯线重合
C、热风炉蓄热室底板厚度小于20mm时，砌砖前应先进行底板对接焊缝的真空度试验，D、
热风炉蓄热室底板对接焊缝的真空度试验，真空度为53kPa时，应无泄漏
答案：C P234、235
解析：热风炉安装技术
2)炉底安装技术要求
(1)热风炉蓄热室底板下采用铺垫干砂时，干砂铺垫后应采取防雨措施，并应立即安装蓄热
室底板。热风炉底板与干砂应接触均匀且接触面大于60%。
第 5 页(2)热风炉纵、横向中心线应与炉底板上的0°、90°、180°、270°四芯线重合，炉中心
应投设在炉底上的中心标板上。重点检查炉底板纵横向中心线、炉底板标高、炉底板上口
高度差及炉底板焊后的水平度。
(3)热风炉蓄热室底板厚度小于20mm时，砌砖前应先进行底板对接焊缝的真空度试验，真
空度为40kPa时，应无泄漏。
3.下面属于连续铸钢设备的有（）
A、钢包回转台
B、结晶器及振动装置
C、二次冷却装置
D、剪切机
E、输送辊道
答案：BC P236
解析：连铸生产主要设备
(1)浇注设备：包括钢包回转台、中间罐车、烘烤器。
(2)连续铸钢设备：包括结晶器及振动装置、二次冷却装置、拉矫机、扇形段更换装置、引
锭杆装置。
(3)出坯和精整设备：包括输送辊道、剪切机、喷印机、推钢机、翻钢机等设备。
4.下面关于转炉本体垫板安设要求说法正确的是（）
A、垫板安设一般采用压浆法
B、垫板组底面积总和应根据设备重量、生产时的荷载、地脚螺栓紧固力、基础混凝土抗压
强度及安全系数计算确定
C、在每个地脚螺栓的旁边应设置一组垫板组
D、垫板组应尽量靠近地脚螺栓和设备主要受力部位。
E、垫板的数量、大小及安装位置需按设备厂家给定的技术文件进行配置
答案：BDE P237
解析：转炉本体安装技术
(3)垫板安设
垫板安设一般采用坐浆法，垫板组底面积总和应根据设备重量、生产时的荷载、地脚螺栓
紧固力、基础混凝土抗压强度及安全系数计算确定。垫板的数量、大小及安装位置需按设
备厂家给定的技术文件进行配置。在每个地脚螺栓的旁边应设置两组垫板组，垫板组应尽
量靠近地脚螺栓和设备主要受力部位。
5.下面关于转炉本体安装技术要求说法正确的是（）
A、转炉支撑装置安装固定端轴承座底座初找完毕后，以轴承座底座上水平面的十字中心线
为精找正基准
B、游动端轴承座的底座一般为铰接底座
C、倾动装置由电动机、一次减速机、二次减速机、扭力杆装置组成
D、倾动装置一次减速器正反向单独运转各不应少于0.5h
E、托圈吊装找正以传动耳轴轴线为基准轴线，用激光准直仪或挂线千分尺，检查托圈两耳
轴的同轴度，允许偏差为2mm
答案：ABC P236、237
解析：转炉本体安装技术
第 6 页转炉支撑装置安装找正
① 固定端轴承座底座初找完毕后，以轴承座底座上水平面的十字中心线为精找正基准，测
量中心线、标高及水平度的偏差，调整合格后拧紧地脚螺栓，安装轴承座，再对轴承座复
测偏差数据并记录。
② 游动端轴承座的底座一般为铰接底座，安装时先找正铰接底板，底板固定后安装轴承座
底座并采取临时支撑调整措施，调整底座使轴承座中分面水平符合要求后，按照中分面处
的加工面调整轴承座的标高、中心线及水平度，使其符合技术要求。
托圈吊装找正
将托圈吊装到临时台架上，以台架上投测的纵、横向中心线为基准，调整好托圈的中心位
置和倾动轴水平度，使其符合规范要求，倾动轴承座下底面标高比转炉支承装置上表面高
约50mm。以传动耳轴轴线为基准轴线，用激光准直仪或挂线千分尺，检查托圈两耳轴的同
轴度，允许偏差为1.5mm。
(9)倾动装置装配
倾动装置由电动机、一次减速机、二次减速机、扭力杆装置组成。倾动装置上的两组切向
键分别与二次减速机大齿轮及驱动侧耳轴相连接，传动扭力矩，使炉体正反转。
(10)炉体及倾动设备调整试车
倾动装置一次减速器正反向单独运转各不应少于1h, 运行应平稳，应无异常振动和噪声，
轴承应温升正常。试运行后应检查炉壳、托圈及炉壳与托圈连接装置的焊缝，应无裂纹，
螺栓连接应无松动。
6.下面关于钢包回转台设备安装技术正确的是（）
A、底座上标记的“S”点应在平行于铸流方向的回转台中心线上
B、钢包回转台底座的纵、横向中心线允许偏差为2.0mm
C、水平度在底座与回转轴承结合面测量，允许偏差为0.05/ 1000
D、地脚螺栓宜用液压扳手分两次对称均匀紧固，第一次紧固应达到设计值的50%
E、钢包回转台回转机构应在全行程回转不少于3次
答案：BC P238
解析：钢包回转台设备安装
大包回转台底座安装
① 底座上安装标记的方位应符合设计技术文件的规定，底座上标记的“S”点应在垂直于
铸流方向的回转台中心线上。
② 钢包回转台底座的纵、横向中心线允许偏差为2.0mm; 标高允许偏差为±1.0mm; 水平
度在底座与回转轴承结合面测量，用平尺配合框架水平仪检查，允许偏差为0.05/ 1000。
③ 地脚螺栓宜用液压扳手分两次对称均匀紧固，第一次紧固应达到设计值的70%, 待上部
设备安装完成之后再按设计值最终紧固。
(4)钢包回转台试运行
① 钢包回转台回转机构应在全行程回转不少于5次，运行应平稳，停位应准确，并应无异
常振动和噪声。
② 回转臂应在全行程升降不少于5次，运行应平稳，停位应准确。回转臂应按设计技术文
件的规定进行冷满负荷和冷超负荷试验。
7.下面关于连续铸钢设备试运行说法错误的是（）
A、结晶器振动机构连续运行不应少于2h
B、扇形段辊组应连续运行不少于2h
第 7 页C、扇形段更换装置传动机构减速器应单独运行不少于2h
D、 扇形段更换装置传动机构减速器各机构在全行程内动作不应少于5次
答案：C P239
解析：连续铸钢设备试运行
① 结晶器振动机构连续运行不应少于2h,应无异常噪声，振动频率和振幅应符合 设计技
术文件的规定。
② 扇形段辊组应连续运行不少于2h,无异常振动和噪声，轴承温升应正常。
③ 扇形段更换装置传动机构减速器应单独运行不少于30min, 应无异常振动和噪 声，轴
承温升应正常，然后各机构在全行程内动作不应少于5次，动作应灵活，停位应 准确。
8.轧机按特殊用途可分为（）
A、开坯轧机
B、水平轧辊的轧机
C、连续式轧机
D、横轧机
E、轮箍轧机
答案：DE P240
解析：轧机的分类
(1)轧机按用途可分为：开坯轧机、型钢轧机、板带轧机、钢管轧机和特殊轧机 (如横轧机、
轮箍轧机等)。
(2)按轧辊在机座中的布置形式可分为：具有水平轧辊的轧机、具有立式轧辊的轧机、具有
水平轧辊和立式轧辊的轧机、具有倾斜布置轧辊的轧机以及其他轧机五种形式。
(3)按轧机布置形式可分为：单机架式、多机架顺列式、横列式、连续式、半连续式、串列
往复式、布棋式等。
9.下面关于轧机机架安装要求说法正确的是（）
A、轧机机架中心线测量时，应以轧机机列中心线和轧制中心线为基准，在轧机机架窗口面
和底面测量。
B、机架垂直度应在传动侧和操作侧两个机架窗口入口方向的衬板面、机架内侧面上测量
C、机架水平度应在机架窗口底面测量
D、轧机地脚螺栓的紧固通常采用加热紧固法
答案：C P241
解析：轧机机架安装
(1)轧机机架的安装应检查机架垂直度、水平度、中心线、机架窗口在水平方向的扭斜、两
机架窗口中心线的水平偏斜及连轧机相邻两机架平行度等。
(2)轧机机架中心线测量时，应以轧机机列中心线和轧制中心线为基准，在轧机机架窗口面
和内侧面测量。
(3)机架垂直度应在传动侧和操作侧两个机架窗口出口方向的衬板面、机架内侧面或外侧面
上测量；机架水平度应在机架窗口底面测量；机架窗口中心线水平偏斜和水平方向扭斜测
量时，应在传动侧和操作侧两个机架窗口出口侧衬板面上测量。
(4)轧机地脚螺栓的紧固通常采用液压螺母拉伸法，应将螺栓紧固力矩值转换为相应的液压
值，紧固力应达到设计要求。
第 8 页10.下面关于轧机试运行说法正确的是（）
A、轧机低速压下装置、高速压下装置往返运转均不应少于5次
B、电动机带动减速机、齿轮机座试运行不应少于0.5h
C、电动机带动减速机、齿轮机座和轧机试运行，按额定转速的25%、50%、75%、100%分别
试运行不应少于0.5h
D、换辊装置及其他设备往返运行均不应少于5次
E、滚动轴承温升不超过35℃,且最高温度不得超过70℃
答案：ABD P242
解析：轧机试运行
(1)轧机低速压下装置、高速压下装置往返运转均不应少于5次，高低极限位置 准确。
(2)主传动电动机空载试运行不应少于0.5h; 电动机带动减速机试运行不应少于0.5h; 电
动机带动减速机、齿轮机座试运行不应少于0.5h; 电动机带动减速机、齿轮机座和轧机试
运行，按额定转速的25%、50%、75%、100%分别试运行不应少于2h。
(3)换辊装置及其他设备往返运行均不应少于5次，停止位置应符合设计文件的 规定。
(4)试运行设备轴承温度应正常，滚动轴承温升不超过 40℃,且最高温度不得超 过80℃;滑
动轴承温升不超过35℃,且最高温度不得超过70℃。
11.冷箱内铝镁合金管道脱脂要求正确的是（）
A、脱脂剂宜选用四氯化碳溶剂
B、所有阀门和管道及管道附件应进行脱脂处理
C、管道清洗脱脂检验方法有滤纸擦拭法、酸洗等
D、用蒸汽吹扫脱脂时，盛少量蒸汽冷凝液于器皿内，并放入数颗粒度小于 1mm的纯樟脑，
以樟脑不停旋转为合格
E、用有机溶剂脱脂时，油脂含量不超过 125mg/m² 为合格。
答案：BDE P244
解析：管道脱脂
管道脱脂宜设专用的脱脂场所，所有阀门和管道及管道附件应进行脱脂处理，脱脂剂宜选
用四氯乙烯或三氯乙烯等溶剂，严禁使用四氯化碳溶剂。
(2)管道清洗脱脂检验方法
① 滤纸擦拭法，用清洁干燥的白色滤纸擦抹脱脂件表面，纸上无油脂痕迹为合格。
② 紫光灯照射检查法，脱脂后用波长320～380nm 的紫外光检查脱脂件表面，无油脂荧光
为合格。
③ 樟脑检查法，用蒸汽吹扫脱脂时，盛少量蒸汽冷凝液于器皿内，并放入数颗粒度小于
1mm 的纯樟脑，以樟脑不停旋转为合格。
④ 溶剂分析法，用有机溶剂脱脂时，取样检查合格后的脱脂剂，油脂含量不超过 125mg/m
² 为合格。
12.下面关于冷箱内铝镁合金管道安装要求正确的是（）
A、管道安装顺序遵循先小口径管、后大口径管
B、同一高度平面内，以精馏塔或其他空分设备为中心，先外面的管道，后里面的管道。
C、冷箱内管道宜采用氩弧焊焊接
D、固定口焊接时，大于或等于DN100 的管道可采用嵌入式复合衬圈
E、小于DN100 的管道可采用嵌入式不锈钢衬圈。
第 9 页答案：CDE P244
解析：冷箱内铝镁合金管道安装要求
① 管道安装顺序遵循先大口径管、后小口径管，先长管、后短管，先主管、后支管的原则
在同一高度平面内，以精馏塔或其他空分设备为中心，先里面的管道，后外面的管道。
② 冷箱外氧、氮、氩等液态产品管道，当采用隔热套管保冷时，应先安装内部管道，焊缝
射线检查和系统压力试验合格后，再装隔热套管并充填绝热材料，绝热材料充填应密实。
(4)管道焊接要求
① 冷箱内管道宜采用氩弧焊焊接，冷箱管道的焊接应有相应的焊接工艺评定报告，并应根
据焊接工艺评定报告编制焊接作业指导书。
② 铝镁合金管道固定口焊接时，大于或等于DN100 的管道可采用嵌入式复合衬圈； 小于
DN100 的管道可采用嵌入式不锈钢衬圈。
