习题集勘误
20.金属拱顶储油罐的倒装法施工储罐的预制符合要求的有（）
A、钢板的表面锈蚀深度不得超过0.5mm
B、壁板切割坡口按设计图纸，除顶圈壁板外，其余每圈壁板留两道活动缝，每缝预
留钢板长度500mm
C、顶板预制每罐弧形板，下料时要求两对角线之差的绝对值不大于2mm
D、对包边角钢进行滚孤处理，用核准的弧形样板检查，在平台上用千斤顶校准弯曲弧
度，采用弦长为2m的弧形样板检查，间隙不能大于2mm
E、顶板预制弧形板筋板按图纸要求施工，筋板间采用搭接连接，搭接长度为筋板宽度
的两倍
【答案】ADE P210

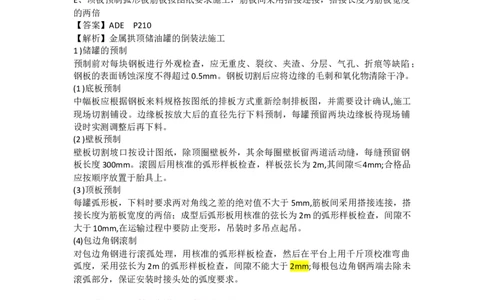

【解析】金属拱顶储油罐的倒装法施工
1 )储罐的预制
预制前对每块钢板进行外观检查，应无重皮、裂纹、夹渣、分层、气孔、折痕等缺陷；
钢板的表面锈蚀深度不得超过0.5mm。钢板切割后应将边缘的毛刺和氧化物清除干净。
(1 )底板预制
中幅板应根据钢板来料规格按图纸的排板方式重新绘制排板图，并需要设计确认,施工
现场切割铺设。边缘板按放大后的直径先行下料预制，每罐预留两块边缘板待现场铺
设时实测调整后再下料。
(2 )壁板预制
壁板切割坡口按设计图纸，除顶圈壁板外，其余每圈壁板留两道活动缝，每缝预留钢
板长度300mm。滚圆后用核准的弧形样板检查，样板弦长为2m,其间隙≤4mm;合格品
应按顺序放置于胎具上。
(3 )顶板预制
每罐弧形板，下料时要求两对角线之差的绝对值不大于5mm,筋板间采用搭接连接，搭
接长度为筋板宽度的两倍；成型后弧形板用核准的弦长为2m的弧形样板检查，间隙不
大于10mm,在运输过程中要防止变形，吊装时多吊点起吊。
(4)包边角钢滚制
对包边角钢进行滚孤处理，用核准的弧形样板检查，然后在平台上用千斤顶校准弯曲
弧度，采用弦长为2m的弧形样板检查，间隙不能大于2mm;每根包边角钢两端去除未
滚弧部分，保证安装时接头处的弧度要求。
21.金属拱顶储油罐的倒装法安装技术要求正确的有（）
A、底板由中心向外铺设，罐底中幅板宽度不应小于500mm,长度不应小于1000mm
B、罐底板任意相邻两个焊接接头之间的距离以及边缘板焊接接头距底圈罐壁纵焊缝的
距离不应小于200mm
C、底板边缘板外侧300mm的对接焊缝应先行组焊并进行超声波探伤检测
D、壁板立缝釆用专用组对工具组对，每道立缝设置两块以上弧形加强板
E、各圈罐壁纵向焊缝宜向同方向错开板长的三分之一，且不应小于300mm
【答案】AE P210,P211
【解析】金属拱顶储油罐的倒装法施工
2)罐底安装(1)底板铺设前应在基础上用经纬仪划出十字线，并划出底板外圆周线，按排板方位图
在基础圈梁上标出底板、边缘板的位置。
(2)底板由中心向外铺设，注意做出中心标志，留出伸缩缝。罐底中幅板宽度不应小于
500mm,长度不应小于1000mm。
(3)罐底板任意相邻两个焊接接头之间的距离以及边缘板焊接接头至底圈罐壁纵焊缝的
距离不应小于300mm。
(4 )底板边缘板外侧300mm的对接焊缝应先行组焊并进行射线探伤检测，焊缝合格后，
在罐底板上按罐体半径于罐内侧焊好限位铁。
3)顶圈壁板安装
(2)壁板立缝釆用专用组对工具组对，每道立缝设置三块以上弧形加强板，待立缝内侧
清根后焊接完毕才能拆除

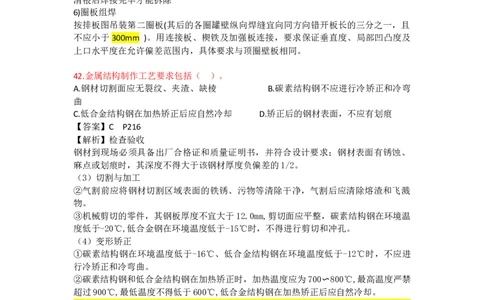

6)圈板组焊
按排板图吊装第二圈板(其后的各圈罐壁纵向焊缝宜向同方向错开板长的三分之一，且
不应小于300mm )。用连接板、楔铁及加强板连接，要求保证垂直度、局部凹凸度及
上口水平度在允许偏差范围内，具体要求与顶圈壁板相同。
42.金属结构制作工艺要求包括（ ）。
A.钢材切割面应无裂纹、夹渣、缺棱 B.碳素结构钢不应进行冷矫正和冷弯
曲
C.低合金结构钢在加热矫正后应自然冷却 D.矫正后的钢材表面，不应有划痕
【答案】C P216
【解析】检查验收
钢材到现场必须具备出厂合格证和质量证明书，并符合设计要求；钢材表面有锈蚀、
麻点或划痕时，其深度不得大于该钢材厚度负偏差的1/2。
（3）切割与加工
②气割前应将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅
物。
③机械剪切的零件，其钢板厚度不宜大于12.0mm,剪切面应平整，碳素结构钢在环境温
度低于-20℃,低合金钢在环境温度低于-15℃时，不得进行剪切和冲孔。
（4）变形矫正
①碳素结构钢在环境温度低于-16℃、低合金结构钢在环境温度低于-12℃时，不应进
行冷矫正和冷弯曲。
②碳素结构钢和低合金结构钢在加热矫正时，加热温度应为700〜800℃,最高温度严禁
超过900℃,最低温度不得低于600℃,低合金结构钢在加热矫正后应自然冷却。
⑤ 矫正后钢材表面无明显凹面或损伤，划痕深度小于 0.5mm, 且不应大于该钢材厚度
允许负偏差的1/2。
51.高强度螺栓连接检验要点不包括（ ）。
A.检查方法采用扭矩法或转角法
B.螺栓连接副终拧扭矩检查在螺栓终拧24h后进行
C.螺栓丝扣外露应为2～3扣
D.允许有10%的螺栓丝扣外露1扣或4扣
【答案】B P218
【解析】（5）高强度螺栓应按照一定顺序施拧，宜由螺栓群中央顺序向外拧紧；扭剪型高强度螺栓连接副应采用专业电动扳手施拧。
（6）终拧以拧断螺栓尾部梅花头为合格；高强度大六角头螺栓连接副终拧后，应用
0.3kg重小锤敲击螺母对高强度螺栓进行逐个检查，不得有漏拧。
（7）高强度大六角头螺栓连接副终拧扭矩检查：宜在螺栓终拧1h后、48h之前完成检
查。检查方法采用扭矩法或转角法，与施工方法相同。检查数量为节点数的 10%,但不
应少于10个节点，每个被抽查节点按螺栓数抽查10%,且不应少于2个。
(9)高强度螺栓连接副终拧后，螺栓丝扣外露应为 2〜3扣，其中允许有10%的螺栓丝扣
外露1扣或4扣。
