3.5 桥桥梁梁上上部部结结构构施施工工
8
7
1
9
4

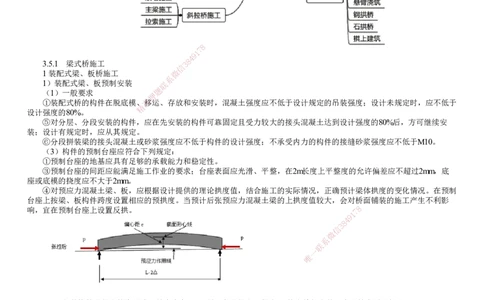

3.5.1 梁式桥施工 3 8
信
1 装配式梁、板桥施工 微
系
1）装配式梁、板预制安装 联
（1）一般要求 题
押
①装配式桥的构件在脱底模、准移运、存放和安装时，混凝土强度应不低于设计规定的吊装强度；设计未规定时，应不低于
精
设计强度的80%。
⑤对分层、分段安装的构件，应在先安装的构件可靠固定且受力较大的接头混凝土达到设计强度的80%后，方可继续安
装；设计有规定时，应从其规定。
⑥分段拼装梁的接头混凝土或砂浆强度应不低于构件的设计强度；不承受内力的构件的接缝砂浆强度应不低于M10。
（3）构件的预制台座应符合下列规定：
①预制台座的地基应具有足够的承载能力和稳定性。
③预制台座的间距应能满足施工作业的要求；台座表面应光滑、平整，在2m长度上平整度的允许偏差应不超过2mm，底
座或底模的挠度应不大于2mm。
④对预应力混凝土梁、板，应根据设计提供的理论拱度值，结合施工的实际情况，正确预计梁体拱度的变化情况。在预制
台座上按梁、板构件跨度设置相应的预拱度。当预计后张预应力混凝土梁的上拱度值较大，会对桥面铺装的施工产生不利影
响，宜在预制台座上设置反拱。 7 8
1
9
4
8
3
信
微
系
联
一
唯
（4）各种构件混凝土的浇筑除应符合本书“3.3.3预应力混凝土工程施工”的有关规定外，尚应符合下列规定：
①腹板底部为扩大断面的T形梁和Ⅰ形梁，应先浇筑扩大部分并振实后，再浇筑其上部腹板。
②U形梁可上下一次浇筑或分两次浇筑。一次浇筑时，宜先浇筑底板至底板承托顶面，待底板混凝土振实后再浇筑腹板；
分两次浇筑时，宜先浇筑底板至底板承托顶面，按施工缝处理后，再浇筑腹板混凝土。
③箱形梁宜一次浇筑完成，且先浇筑底板至底板承托顶面，待底板混凝土振实后再浇筑腹板、顶板。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
（5）对高宽比较大的预应力混凝土T形梁和Ⅰ形梁，应对称、均衡地施加预应力，并采取有效措施防止梁体产生侧向弯
曲。
（6）构件的场内移运应符合下列规定：
①后张预应力混凝土梁、板，在施加预应力后可将其从预制台座吊移至场内的存放台座再进行孔道压浆，但必须满足下列
要求：
A.从预制台座上移出梁、板仅限一次，不得在孔道压浆前多次倒运。
B.吊移范围必须限制在预制场内的存放区域，不得移往他处。
C.吊移过程中不得对梁、板产生任何冲击和碰撞。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
D.不得将构件安装就位后再进行预应力孔道压浆。
②后张预应力混凝土梁、板在预制台座上进行孔道压浆后再移运的，移运时其压浆浆体的强度应不低于设计强度的80%。
③梁、板移运时的吊点位置应符合设计规定；设计未规定时，应根据计算决定。构件的吊环必须采用未经冷拉HPB300钢
筋制作，且吊环应顺直。吊绳与起吊构件的交角小于60°时，应设置吊架或起吊扁担，使吊点垂直受力。吊移板式构件时，不
得吊错上、下面。

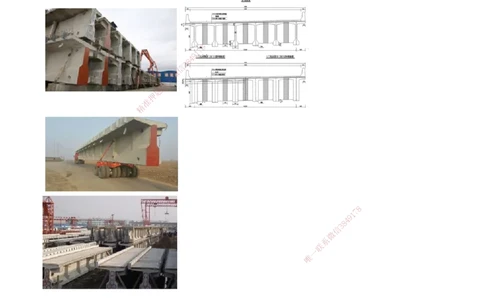

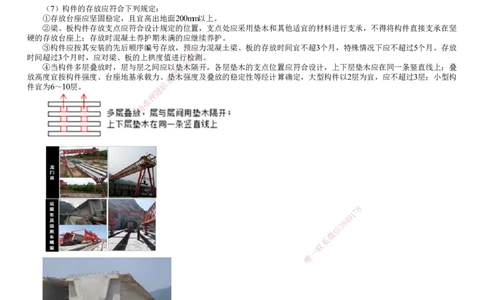

（7）构件的存放应符合下列规定：
①存放台座应坚固稳定，且宜高出地面200mm以上。
②梁、板构件存放支点应符合设计规定的位置，支点处应采用垫木和其他适宜的材料进行支承，不得将构件直接支承在坚
硬的存放台座上；存放时混凝土养护期未满的应继续养护。
③构件应按其安装的先后顺序编号存放，预应7 8力混凝土梁、板的存放时间宜不超3个月，特殊情况下应不超过5个月。存放
1
时间超过3个月时，应对梁、板的上拱度值进行4检9测。
8
3
④当构件多层叠放时，层与层之间应以信垫木隔开，各层垫木的支点位置应符合设计，上下层垫木应在同一条竖直线上；叠
微
放高度宜按构件强度、台座地基承载力、系垫木强度及叠放的稳定性等经计算确定，大型构件以2层为宜，应不超过3层；小型构
件宜为6～10层。 联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
（9）简支梁、板的安装应符合下列规定：
①安装前应制定专项施工方案。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
②安装前应对墩台的施工质量进行检验，对支座或临时支座的平面位置和高程进行复测，合格后方可进行梁、板等构件的
安装。

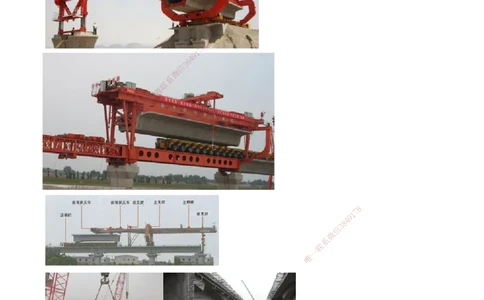

③采用架桥机进行安装时，其抗倾覆稳定系数应不小于1.3；架桥机过孔时，应将起重小车置于对稳定最有利的位置，
且抗倾覆稳定系数应不小于1.5；不得采用将梁、板吊挂在架桥机后部配重的方式进行过孔作业。
双导梁架桥机施工工艺流程主要包括：①梁体预制及运输、铺设轨道→②架桥机及导梁拼装→③试吊→④架桥机前移至安
装跨→⑤支顶前支架→⑥运梁、喂梁→⑦吊梁、纵移到位→⑧降梁、横移到位→⑨安放支座、落梁→⑩重复第⑤～⑨步，架设
下一片梁→⑪铰缝施工，完成整跨安装→⑫架桥机前移至下一跨，直至完成整桥安装。
⑥梁、板安装期间及架桥机移动过孔时，严禁行人、车辆和船舶在作业区域的桥下通行。
7
8
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
⑧安装在同一孔跨的梁、板，其预制施工的龄期差宜不超过10d，特殊情况应不超过30d。9梁、板上有预留孔道的，其中心
8
4
应在同一轴线上，偏差应不大于4mm。梁、板之间的横向湿接缝， 应在一孔梁、板全部安装信 3完成后方可施工。
微
系
联
一
唯
（10）施工先简支后连续的梁应符合下列规定：
①除符合上述第（9）条的规定外，当设置临时支座进行支承时，对一片梁中的各临时支座，其顶面的相对高差应不大于
2mm。
③对湿接头处的梁端，应按施工缝的要求进行凿毛处理。永久支座应在设置湿接头底模前安装。
④湿接头混凝土宜在一天中气温相对较低的时段浇筑，且一联中的全部湿接头应尽快浇筑完成。湿接头混凝土的养护时间
应不少于14d。
⑤湿接头按设计要求施加预应力、孔道压浆且浆体达到规定强度后，应立即拆除临时支座，按设计规定的顺序完成体系转
换。同一片梁的临时支座应同时拆除。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
2）箱梁整孔预制安装 4 9
8
（3）箱梁的预制宜采用定型钢模板，模信板 3 应具有足够的强度和刚度，并应能满足多次重复使用不变形的要求。
微
（4）箱梁混凝土宜一次连续浇筑完系成，且宜采取水平分层、斜向推进的方式浇筑，水平分层的厚度不得大于300mm，各
层间混凝土的间隔浇筑时间不应超过其联初凝时间。梁体腹板下部的底板混凝土宜采用设于底模处的附着式振捣器振动；腹板混
题
凝土宜采用插入式振捣器及附着式振押捣器辅助振捣；对钢筋和预应力管道密布区域的混凝土，应提前按一定间距设置混凝土溜
准
槽和插入式振捣器辅助导向等装精置，保证该区域的混凝土能振捣密实。
（9）箱梁的运输应符合下列规定 ：
①采用运梁车运输箱梁时，运梁线路 的路面应平坦，地基应有足够的承载能力，纵向坡度应不大于3%，横向坡度（人字
坡）应不大于4%，最小曲率半径应不小于 运梁车的允许转弯半径。在运梁车通过的限界内，不得有任何障碍物。
（10）箱梁的架设安装应符合下列规定：
⑤墩顶设置的临时支座形式和位置应符合设 计规定，梁底与支座应密贴；4个临时支座的顶面相对高差不得超过4mm。
⑥箱梁安装后的吊梁孔应采用收缩补偿混凝土 封填。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（11）箱梁简支变连续时的体系转换除应符合设计要求和上述“1）装配式梁、板预制安装”第（10）条的规定外，尚应符
合下列规定：
①需浇筑湿接头的箱梁端部的形状应符合设计规定，预应力钢束及其他预留孔道的位置偏差应不大于4mm。
②宜先将一联箱梁采用型钢在纵向予以临时固结，且宜在一天中气温最低且温度场均匀、稳定的时段浇筑湿接头混凝土。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
【背景资料】
二级公路某大桥全长857m，桥宽12.5m，桥梁上部结构布置为4×25mT梁＋6×40mT梁＋（45m＋80m＋45m）悬浇连续箱梁
＋6×40mT梁＋4×25mT梁。其中40mT梁桥跨横断面如图3所示。
T梁预制场位于南岸0#桥台一侧的路基土，设有3个25mT梁预制台座与4个40mT梁预制台座，结合本桥结构及地形条件，
使用1台运梁平车将T梁从预制场的存梁区移运架梁现场，采用40m双导梁架桥机首先对南岸T梁逐孔架设，等（45m＋80m＋
45m）悬浇连续箱梁施工完毕后逐孔架设北岸各跨T梁。
施工中发生了如下事件：
事件一：T梁预制完成后，采用两台设计起吊能力为125T的龙门吊将T梁吊运至存梁区存放。移梁前对梁体喷涂统一标
识。标识内容包括预制时间、施工单位、部位名称等，施工单位T梁存放做法如下：
①T梁在存梁区移梁时，其压浆浆体强度不低于8 设计强度的80%。
7
②T梁叠层存放时间不得超过6个月。 9 1
4
8
③叠层存放时下层T梁端部顶面上用加厚信钢3板支垫。
④存放台座坚固稳定，且宜高出地面2微00mm。
系
事件二：T梁吊装前，对支座和临时联支座进行复测。
题
T梁预制并运输到架设施工现场押，采用双导梁架桥机架设的主要工序包括：①架桥机及导梁拼装，试吊；②架桥机前移至
准
安装跨，支顶前支架；③安放支座、落梁；④降梁，横移到位；⑤运梁喂梁，吊装、纵移到位；⑥铰缝施工，完成整跨安装；
精
⑦各步骤架设下一片梁直至完成整孔梁；⑧架桥机前移至下一跨，直至完成整桥安装。
事件三：施工前，根据《公路工 程施工安全技术规范》和《公路水运工程安全生产监督管理办法》，施工单位针对本桥梁
上部结构施工危险性较大工程编制了2 5mT梁预制、25mT梁运输与安装、40mT梁预制、40mT梁运输与安装共四个专项施工方
案，并按照方案要求进行施工。
【问题】
1.分别计算本大桥需预制40mT梁的边梁、中梁 的数量。（单位：片）
『正确答案』
40mT梁的边梁数量为2×6×2＝24（片），中梁数量为 4×6×2＝48（片）。
2.写出图3中结构层A、B和构造物C的名称。
1
7 8
9
『正确答案』 8 4
A：沥青混凝土（或水泥混凝土）桥面铺装层。 信
3
微
B：钢筋混凝土现浇调平层。 系
C：横隔板湿接缝。 一
联
唯
3.事件一中，施工单位存梁做法中哪两条是错误的？并改正错误之处。
『正确答案』
②、③错误。
②改正：T梁叠层存放时间宜不超过3个月，特殊情况不超过5个月。
③改正：当构件多层叠放时，层与层之间应以垫木隔开，各层垫木的位置应设在设计规定的支点处。支垫材质应采用承载
力足够的非刚性材料，不能用加厚钢板。
4.事件二中，对支座和临时支座进行复测的内容是什么？写出T梁双导梁架桥机架设施工工序①～⑧的正确排序。（用序
号表示，如：③②④①……）
『正确答案』
（1）对支座和临时支座的平面位置和高程进行复测。
（2）T梁双导梁架桥机架设施工工序：①②⑤④③⑦⑥⑧。
2.支架现浇施工
（1）梁式桥梁、板的现场浇筑可采用满布支架或梁式支架。
①支架应稳定、牢固，其地基应采取换填压实、混凝土条形基础、桩基础加混凝土横梁等处理形式，使其具有足够的承载
力。支架位于水中时，其基础宜采用桩基；
②满布支架的地基表面应平整，并应有防排水措施；满布支架位于坡地上时，宜将地基的坡面挖成台阶；在软弱地基上设
置满布支架时，应采取措施对地基进行处理，使其承载力满足施工要求。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（2）梁式桥现浇施工时，梁体混 凝土在顺桥向宜从低处向高处浇筑，在横桥向宜对称浇筑。
（3）支架现浇施工工序（以现浇箱 梁为例）

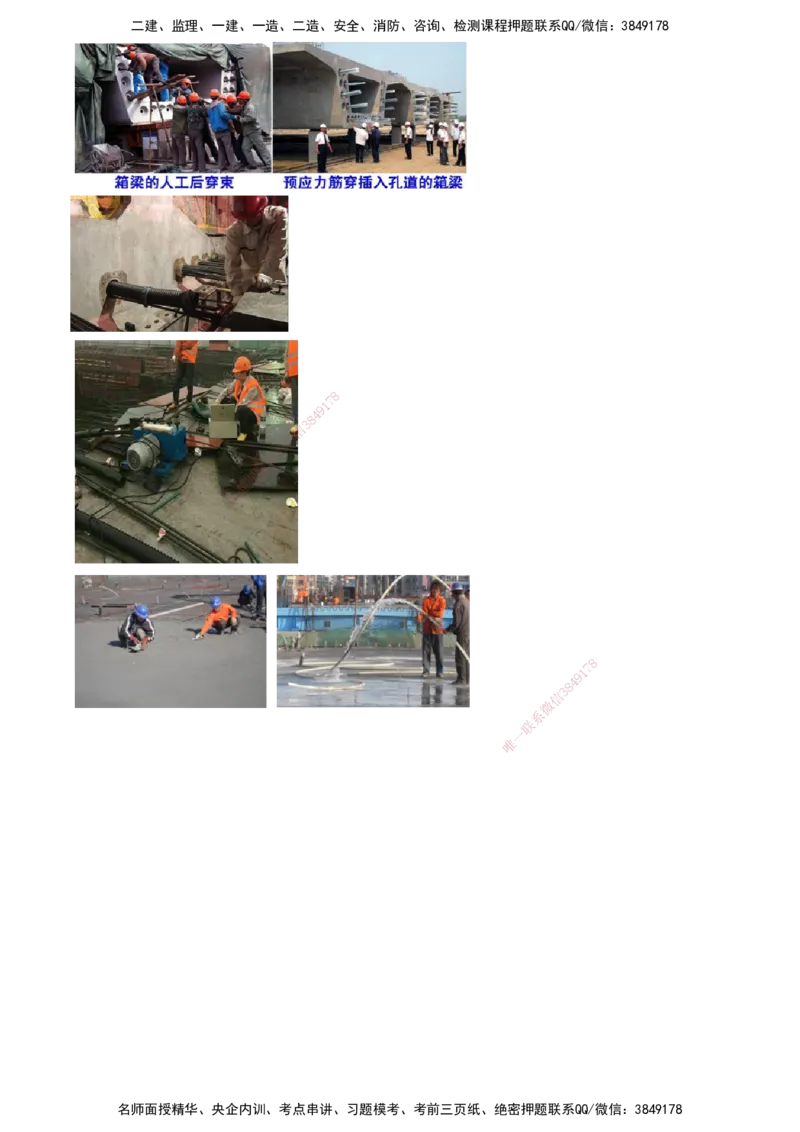

支架现浇梁单个施工单元施工工艺流程主 要包括：地基处理→支架搭设→模板系统安装→支架加载预压→钢筋、预应力筋
安装→内模安装→混凝土浇筑→混凝土养护→ 预应力张拉→预应力孔道压浆→落架、模板支架拆除。
