1.命题情境源自生产生活中的与磁场的相关的情境或科学探究情境，解题时能从具体情境中抽象出物理模
型，正确应用磁场知识、安培力、洛伦兹力、动力学等解决物理实际问题。
2.选择题命题中主要考查磁感应强度的叠加，安培力、洛伦兹力大小和方向等知识点。立体空间的磁场加
大了立体空间的思维能的考查。
3. 命题中经常注重物理建模思想的应用，具体问题情境中，抽象出物体模型。带电粒子在有界磁场中的运
动，带电粒子在电场和磁场组合场或复合场中运动的考查，利用动力学和功能关系、动量守恒等思想分析
问题和解决问题。
4. 命题中经常出现巧妙利用三类动态圆模型（平移圆、旋转圆、缩放圆）解决大量带电粒子沿不同方向进
入有界磁场运动的问题。
一、磁场叠加问题的解题思路
(1)确定磁场场源，如通电导线．
(2)定位空间中需要求解磁场的点，利用安培定则判定各个场源在这一点上产生的磁场的大小和方向．如图
所示为M、N 在c 点产生的磁场BM、BN.
(3)应用平行四边形定则进行合成，如图中的B 为合磁场．
二、安培力作用下的平衡和加速问题
解题思路：
(1)选定研究对象．
(2)受力分析时，变立体图为平面图，如侧视图、剖面图或俯视图等，并画出平面受力分析图，安培力的方
向F 安⊥B、F 安⊥I.如图所示：
三、带电粒子在有界磁场中运动的临界、极值问题的四个结论
(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切。
(2)当速度v 一定时，弧长(或弦长)越长或者圆心角越大，则带电粒子在有界磁场中运动的时间越长。
(3)当速率v 变化时，圆心角越大，运动时间越长。
(4)在圆形匀强磁场中，当轨迹圆的半径大于磁场圆的半径、且入射点和出射点位于磁场圆同一直径的两个
端点时，轨迹对应的偏转角最大，运动时间最长。
四、带电粒子在有界磁场中运动的多解问题
重难点10 磁场
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
1．带电粒子在洛伦兹力作用下做匀速圆周运动，由于带电粒子的电性、磁场方向、临界状态等多种因素
的影响，问题往往存在多解问题。根据多解形成的原因，常见的有如下三种情况：
类型
分析
图例
带电粒子电
性不确定
受洛伦兹力作用的带电粒子，可能带正电荷，也可能
带负电荷，在相同的初速度下，正、负粒子在磁场中
运动轨迹不同，形成多解
如图，带电粒子以速度v 垂直进入匀强磁场，如带正
电，其轨迹为a；如带负电，其轨迹为b
磁场方向不
确定
只知道磁感应强度大小，而未具体指出磁感应强度的
方向，此时必须要考虑磁感应强度方向不确定而形成
多解
如图，带正电粒子以速度v 垂直进入匀强磁场，若B
垂直纸面向里，其轨迹为a，若B 垂直纸面向外，其
轨迹为b
临界状态不
唯一
带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒
子运动轨迹是圆弧状，因此，它可能穿过磁场飞出，
也可能转过180°从入射界面一侧反向飞出，于是形成
多解
2.解答多解问题的关键
(1)找出多解的原因。
(2)画出粒子的可能轨迹，找出圆心、半径的可能情况。
五、三类动态圆模型
1．“平移圆”模型
模型
界定
将半径为R＝的圆进行平移，从而探索出粒子运动的临界条件，即为
“平移圆”法
模型
条件
粒子源发射速度大小、方向一定，入射点不同但在同一直线上的同种带
电粒子进入匀强磁场时，它们做匀速圆周运动的半径相同，若入射速度
大小为v0，则半径R＝，如图所示
模型
特点
带电粒子轨迹圆的圆心在同一直线上、且该直线与入射点的连线平行(或
共线)
2．“放缩圆”模型
模
型
界定
以入射点P 为定点，圆心位于PP′直线上，将半径放缩作轨迹圆，从而探索出粒子
运动的临界条件，即为“放缩圆”法
模
型
条件
粒子源发射速度方向一定，大小不同的同种带电粒子进入匀强磁场时，这些带电粒
子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化
特点
轨迹圆的圆心共线：如图所示(图中只画出粒子带正电的情景)，速度v 越大，运动
半径也越大。可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速
度方向的直线PP′上
3．“旋转圆”模型
模
型
界定
将一半径为R＝的圆以入射点为圆心进行旋转，从而探索出粒子运动的临界条件，
即为“旋转圆”法
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
模
型
条件
粒子源发射速度大小一定、方向不同的同种带电粒子进入匀强磁场时，它们在磁场
中做匀速圆周运动的半径相同，若入射初速度大小为v0，则圆周运动轨迹半径为R
＝，如图所示
模
型
特点
轨迹圆的圆心共圆：如图所示，带电粒子在磁场中做匀速圆周运动的圆心在以入射
点P 为圆心、半径R＝的圆上
（建议用时：30 分钟）
一、单选题
1．智能手机安装适当的软件后，利用传感器可测量磁感应强度B 的大小。如图甲所示，在手机上建立三
维坐标系，手机显示屏所在平面为xOy 面。某同学在某地对地磁场进行了两次测量，将手机显示屏朝上平
放在水平桌面上测量结果如图乙，之后绕x 轴旋转某一角度后测量结果如图丙，图中显示数据的单位为μT
（微特斯拉）。已知手机显示屏的面积大约为0.01m2，根据数据可知两次穿过手机显示屏磁通量的变化量
约为（ ）
A．
B．
C．
D．

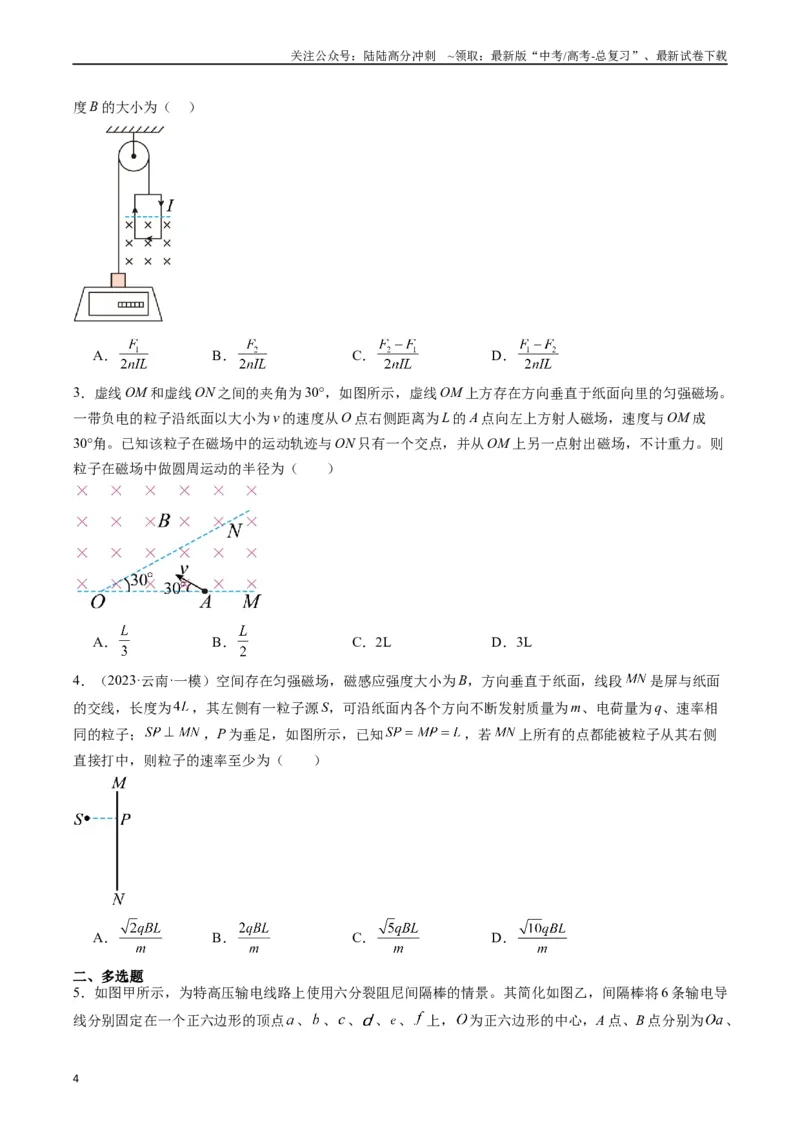

2．如图所示，重物放在电子称上，跨过定滑轮的细绳一端系住重物，另一端系住多匝矩形通电线圈（为
线圈供电的电源没有画出）。矩形线圈下部放在匀强磁场中，线圈平面与匀强磁场垂直，线圈的匝数为
n，水平边长为L，当线圈中通过顺时针方向的恒定电流为I 时，电子称显示的力的值为
，改变线圈中电
流的方向，但不改变线圈电流的大小，电子称显示的力的值为
，整个过程中细绳没有松弛。则磁感应强
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
度B 的大小为（ ）
A．
B．
C．
D．
3．虚线OM 和虚线ON 之间的夹角为30°，如图所示，虚线OM 上方存在方向垂直于纸面向里的匀强磁场。
一带负电的粒子沿纸面以大小为v 的速度从O 点右侧距离为L 的A 点向左上方射人磁场，速度与OM 成
30°角。已知该粒子在磁场中的运动轨迹与ON 只有一个交点，并从OM 上另一点射出磁场，不计重力。则
粒子在磁场中做圆周运动的半径为（ ）
A．
B．
C．2L
D．3L
4．（2023·云南·一模）空间存在匀强磁场，磁感应强度大小为B，方向垂直于纸面，线段
是屏与纸面
的交线，长度为
，其左侧有一粒子源S，可沿纸面内各个方向不断发射质量为m、电荷量为q、速率相
同的粒子；
，P 为垂足，如图所示，已知
，若
上所有的点都能被粒子从其右侧
直接打中，则粒子的速率至少为（ ）
A．
B．
C．
D．
二、多选题

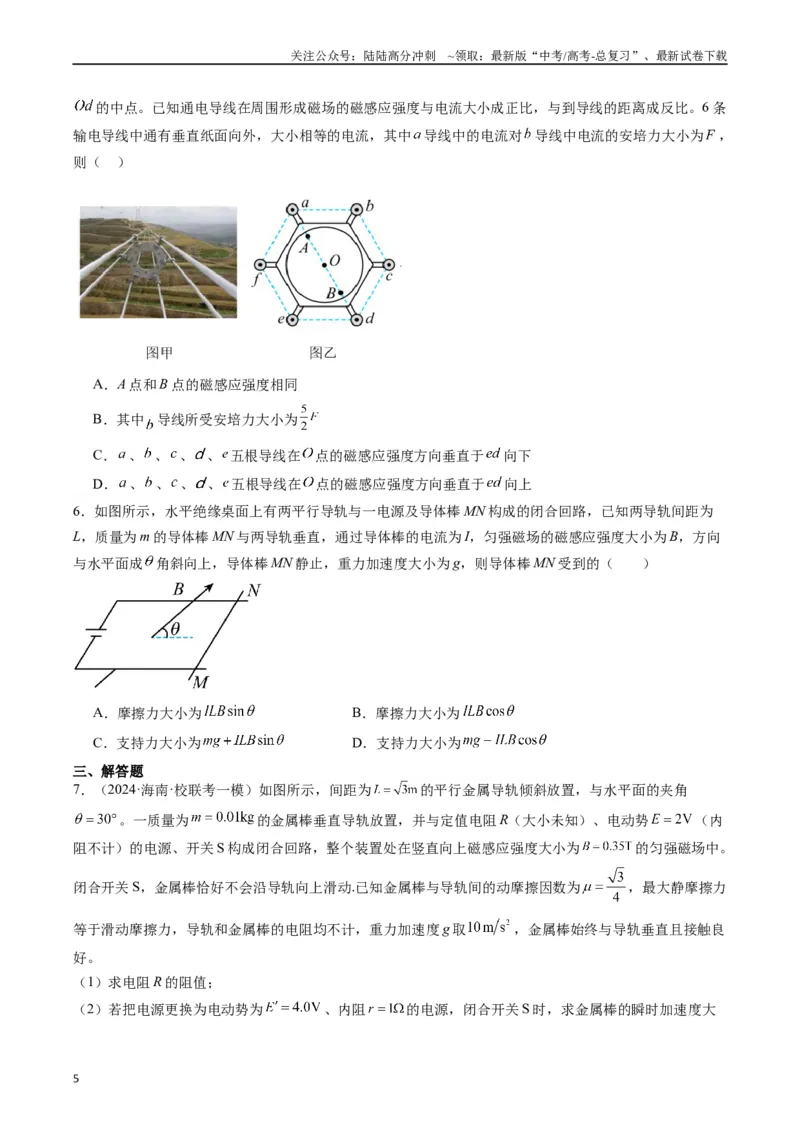

5．如图甲所示，为特高压输电线路上使用六分裂阻尼间隔棒的情景。其简化如图乙，间隔棒将6 条输电导
线分别固定在一个正六边形的顶点
、
、、
、、
上，
为正六边形的中心，A 点、B 点分别为
、
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
的中点。已知通电导线在周围形成磁场的磁感应强度与电流大小成正比，与到导线的距离成反比。6 条
输电导线中通有垂直纸面向外，大小相等的电流，其中
导线中的电流对
导线中电流的安培力大小为
，
则（ ）
A．A 点和B 点的磁感应强度相同
B．其中
导线所受安培力大小为
C．
、
、、
、五根导线在
点的磁感应强度方向垂直于
向下
D．
、
、、
、五根导线在
点的磁感应强度方向垂直于
向上
6．如图所示，水平绝缘桌面上有两平行导轨与一电源及导体棒MN 构成的闭合回路，已知两导轨间距为
L，质量为m 的导体棒MN 与两导轨垂直，通过导体棒的电流为I，匀强磁场的磁感应强度大小为B，方向
与水平面成
角斜向上，导体棒MN 静止，重力加速度大小为g，则导体棒MN 受到的（ ）
A．摩擦力大小为
B．摩擦力大小为
C．支持力大小为
D．支持力大小为
三、解答题
7．（2024·海南·校联考一模）如图所示，间距为
的平行金属导轨倾斜放置，与水平面的夹角
。一质量为
的金属棒垂直导轨放置，并与定值电阻R（大小未知）、电动势
（内
阻不计）的电源、开关S 构成闭合回路，整个装置处在竖直向上磁感应强度大小为
的匀强磁场中。
闭合开关S，金属棒恰好不会沿导轨向上滑动.已知金属棒与导轨间的动摩擦因数为
，最大静摩擦力
等于滑动摩擦力，导轨和金属棒的电阻均不计，重力加速度g 取
，金属棒始终与导轨垂直且接触良
好。
（1）求电阻R 的阻值；
（2）若把电源更换为电动势为
、内阻
的电源，闭合开关S 时，求金属棒的瞬时加速度大
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
小。
8．如图所示，在竖直面内的直角坐标系
中，y 轴竖直，A、B 两点的坐标分别为
与
。
的区域内有沿x 轴负方向的匀强电场；第二象限内有方向垂直坐标平面向里的匀强磁场（图中未画
出）；第四象限内有方向垂直坐标平面向里的匀强磁场和竖直方向的匀强电场（图中均未画出）。一质量
为m、电荷量为q 的带正电小球（视为质点）从A 点以大小
（g 为重力加速度大小）的速度沿
做直线运动，通过O 点（第一次通过x 轴）后在第四象限内做匀速圆周运动，恰好通过B 点（第二次通过
x 轴）。求：
（1）第二象限内磁场的磁感应强度大小
；
（2）小球从O 点到第四次通过x 轴的时间t；
（3）小球第五次通过x 轴时的位置坐标以及第四次通过x 轴后在第一象限内运动过程中到x 轴的最大距离
。
（建议用时：30 分钟）
一、单选题
1．我国潜艇研制已经取得了重大突破，开始进入试车定型阶段，该潜艇应用了超导磁流体推进器。如图
是超导磁流体推进器原理图，推进器浸没在海水中，海水由前、后两面进出，左、右两侧导体板连接电源，
与推进器里的海水构成回路，由固定在潜艇上的超导线圈（未画出）产生垂直于海平面向下的匀强磁场，
磁感应强度为B。已知左、右两侧导体板间海水的体积为V，垂直于导体板方向单位面积上的电流为I（导
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
体板外电流不计），下列说法正确的是（ ）
A．要使潜艇前进，左，右两侧导体板所接电源的正、负极应与图示方向相同
B．同时改变超导线圈中电流的方向和海水中电流的方向，潜艇受磁场力的方向将反向
C．潜艇所受磁场力的大小为IVB
D．若导体板间海水的电阻为R，其两端的电压为U，则潜艇在海水中匀速前进时，海水中的电流等于
2．（2023·河南开封·统考一模）茫茫宇宙中存在大量的宇宙射线，对宇航员构成了很大威胁。现有一束射
线（含有α、β、γ 三种射线）先经过一张纸，再进入圆形磁场区域，之后打在荧光屏上，出现了A、B 两
个亮斑。已知α 粒子的质量约为β 粒子质量的8000 倍，α 射线的速度约为光速的
，β 射线的速度约为光
速。下列说法正确的是（ ）
A．圆形区域内磁场方向垂直纸面向里
B．打在A 处的射线经过圆形区域时，动能增加
C．如果将纸拿走保留磁场，光屏将会出现明显的两个亮斑
D．如果将纸拿走保留磁场，光屏将会出现明显的三个亮斑
3．（2023·河北邯郸·统考二模）如图所示，四根通有恒定电流的长直导线垂直
平面放置，四根长直导
线与
平面的交点组成边长为
的正方形且关于
轴和
轴对称，各导线中电流方向已标出，其中导线
1、3 中电流大小为
，导线2、4 中电流大小为
。已知通电长直导线周围的磁感应强度大小与电流成正
比、与该点到通电长直导线的距离成反比，即
、下列说法正确的是（ ）
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．长直导线1、4 之间的相互作用力为吸引力
B．一垂直于纸面并从
点射入的粒子，将做圆周运动
C．导线4 受到的导线1、2、3 的作用力的合力方向指向
点
D．仅将导线2 中的电流反向，则导线2 和4 连线上各点磁感应强度方向均相同
二、多选题
4．（2023·云南·校联考一模）2022 年6 月17 日，我国新一代战舰预计将会配备电磁轨道炮，其原理可简
化为如图所示（俯视图）装置。两条平行的水平轨道被固定在水平面上，炮弹（安装于导体棒ab 上）由静
止向右做匀加速直线运动，到达轨道最右端刚好达到预定发射速度v，储能装置储存的能量恰好释放完毕。
已知轨道宽度为d，长度为L，磁场方向竖直向下，炮弹和导体杆ab 的总质量为m，运动过程中所受阻力
为重力的k（
）倍，储能装置输出的电流为I，重力加速度为g，不计一切电阻、忽略电路的自感。下
列说法正确的是（ ）
A．电流方向由b 到a
B．磁感应强度的大小为
C．整个过程通过ab 的电荷量为
D．储能装置刚开始储存的能量为
5．如图所示，某同学设计了一种粒子探测器，粒子源放置在边长为
的正方形的中心，正方形四边均为
荧光屏，在正方形内有垂直纸面向里的匀强磁场，磁感应强度大小为
，粒子源能向纸面内的各个方向发
射比荷为
的带正电粒子，粒子打到荧光屏上后即被荧光屏吸收，不考虑粒子间的相互作用和荧光屏吸收
粒子后的电势变化，不计粒子源的尺寸大小和粒子重力。下列说法正确的是（ ）
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．若粒子的速度大小
，则所有粒子均不能打到荧光屏
B．若粒子的速度大小
，则所有粒子均不能打到荧光屏
C．若粒子的速度大小
，则所有粒子均能打到荧光屏
D．若粒子的速度大小
，则所有粒子均能打到荧光屏
三、解答题
6．如图所示，在Oxy 平面的第一象限内有一过原点的无限长挡板，挡板与x 轴成60°角放置。挡板上方有
无限长、边界平行于挡板的区域I 和II，分别存在磁感应强度大小为B0和2B0的匀强磁场，方向均垂直纸
面向里，磁场边界与y 轴分别交于y=2h 和y=4h 处。在y=3h 处有一离子源射出平行x 轴、方向与x 轴正向
相同、质量为m、电荷量为q 的正离子。不计正离子的重力以及离子间的相互作用，并忽略磁场的边缘效
应。
（1）若没有离子进入区域I，求离子初速度最大值v1；
（2）若离子经磁场偏转后垂直y 轴离开第一象限，求离子初速度的最大值v2；
（3）若离子经磁场偏转后恰好能打到挡板上，求离子初速度v3。
7．（2023·广东·模拟预测）如图所示，圆心为O、半径
的圆形区域内有垂直纸面向外的匀强磁场，
在边界上的P 点有一粒子源，沿纸面向PO 右侧各个方向（含PO 方向）发射速率
的带正电
粒子，粒子的比荷
。板长
的平行正对带电金属板M、N 与PO 垂直，板间距为
2m，O 点与金属板M 所在平面的距离为0.5m。金属板右侧存在垂直纸面向里的匀强磁场，虚线
为金
属板与磁场区域的分界线，磁场的磁感应强度大小
。已知粒子沿PO 方向入射时，粒子在圆形磁
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
场中的偏转角刚好为
，金属板间的电势差
，不计粒子重力。
，
。
求
（1）沿PO 方向入射的粒子通过平行金属板过程中沿垂直板面方向偏移的距离；
（2）打在N 板右端的粒子进入圆形磁场区域时的速度方向与PO 的夹角；
（3）在
右侧磁场区域中粒子扫过的区域的外边界与磁场边界
所围的面积。
8．如图所示，在平面直角坐标系xOy 内有一直角三角形，其顶点坐标分别为（0，0），（0，
d），
（d，0），三角形区域内有垂直于纸面向里的匀强磁场，磁感应强度大小为B，x 轴下方有沿着y 轴负方向
的匀强电场，电场强度大小为E。一质量为m、电荷量为-q 的粒子从y 轴上的某点M 由静止释放，粒子第
一次进入磁场后恰好不能从直角三角形的斜边射出，不计粒子重力。
（1）求M 点到O 点的距离；
（2）改变粒子在y 轴上的释放点，使粒子由N 点静止释放后能沿垂直于直角三角形斜边的方向射出磁场，
求N 点到O 点的距离；
（3）在（2）过程中，求粒子从N 点由静止释放到射出磁场的运动时间。
