阶段性训练（四）
考察内容（电磁感应 交变电流）
一．选择题

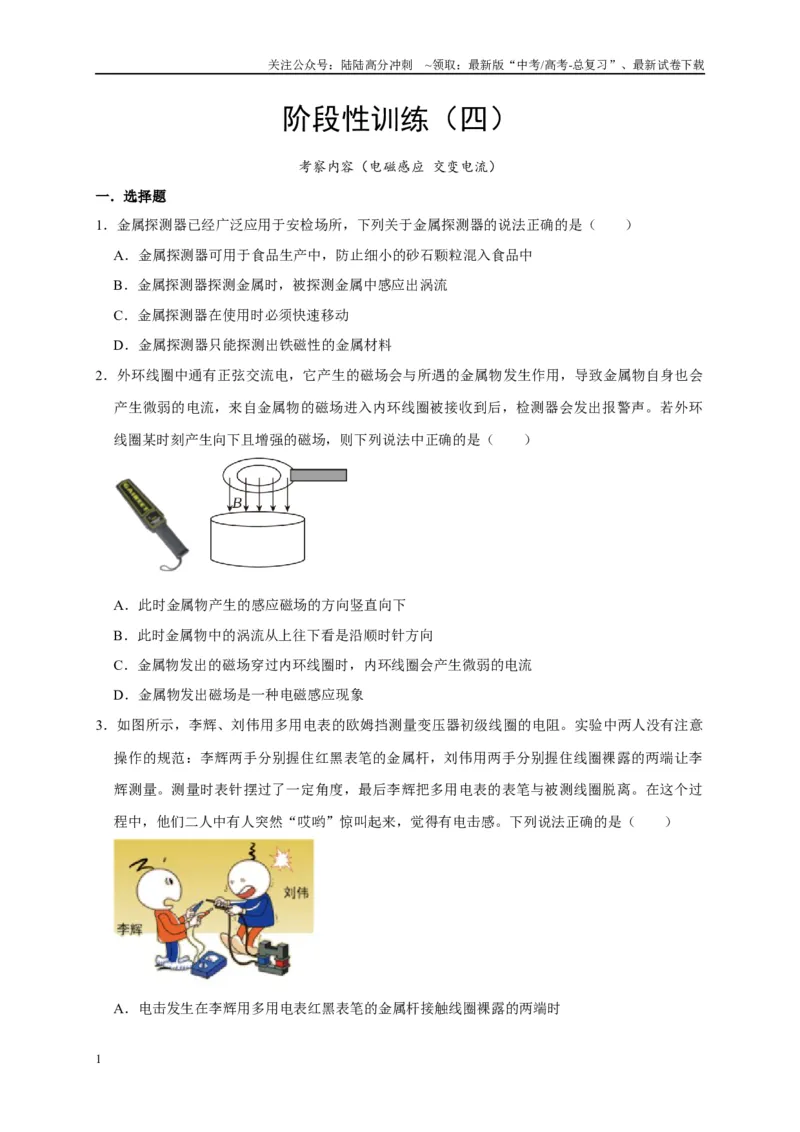

1．金属探测器已经广泛应用于安检场所，下列关于金属探测器的说法正确的是（ ）
A．金属探测器可用于食品生产中，防止细小的砂石颗粒混入食品中
B．金属探测器探测金属时，被探测金属中感应出涡流
C．金属探测器在使用时必须快速移动
D．金属探测器只能探测出铁磁性的金属材料
2．外环线圈中通有正弦交流电，它产生的磁场会与所遇的金属物发生作用，导致金属物自身也会
产生微弱的电流，来自金属物的磁场进入内环线圈被接收到后，检测器会发出报警声。若外环
线圈某时刻产生向下且增强的磁场，则下列说法中正确的是（ ）
A．此时金属物产生的感应磁场的方向竖直向下
B．此时金属物中的涡流从上往下看是沿顺时针方向
C．金属物发出的磁场穿过内环线圈时，内环线圈会产生微弱的电流
D．金属物发出磁场是一种电磁感应现象
3．如图所示，李辉、刘伟用多用电表的欧姆挡测量变压器初级线圈的电阻。实验中两人没有注意
操作的规范：李辉两手分别握住红黑表笔的金属杆，刘伟用两手分别握住线圈裸露的两端让李
辉测量。测量时表针摆过了一定角度，最后李辉把多用电表的表笔与被测线圈脱离。在这个过
程中，他们二人中有人突然“哎哟”惊叫起来，觉得有电击感。下列说法正确的是（ ）
A．电击发生在李辉用多用电表红黑表笔的金属杆接触线圈裸露的两端时
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．有电击感的是刘伟，因为所测量变压器是升压变压器
C．发生电击前后，流过刘伟的电流方向发生了变化
D．发生电击时，通过多用电表的电流很大

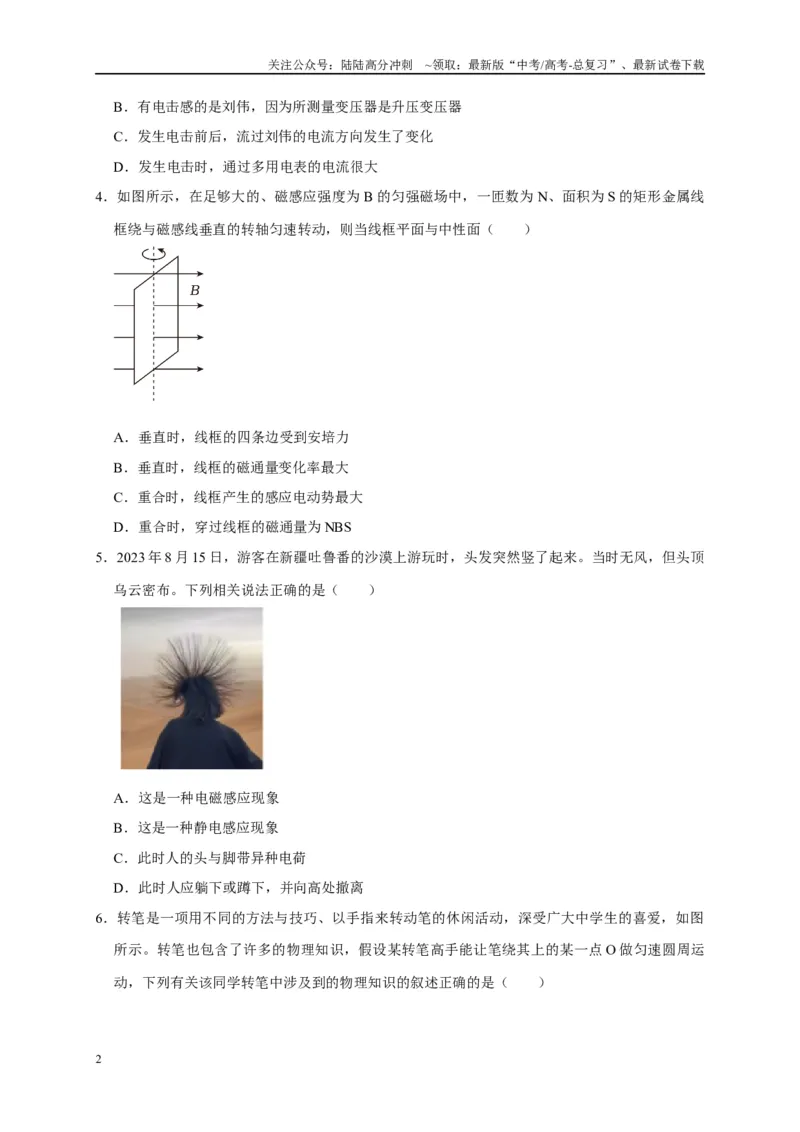

4．如图所示，在足够大的、磁感应强度为B 的匀强磁场中，一匝数为N、面积为S 的矩形金属线
框绕与磁感线垂直的转轴匀速转动，则当线框平面与中性面（ ）
A．垂直时，线框的四条边受到安培力
B．垂直时，线框的磁通量变化率最大
C．重合时，线框产生的感应电动势最大
D．重合时，穿过线框的磁通量为NBS
5．2023 年8 月15 日，游客在新疆吐鲁番的沙漠上游玩时，头发突然竖了起来。当时无风，但头顶
乌云密布。下列相关说法正确的是（ ）
A．这是一种电磁感应现象
B．这是一种静电感应现象
C．此时人的头与脚带异种电荷
D．此时人应躺下或蹲下，并向高处撤离

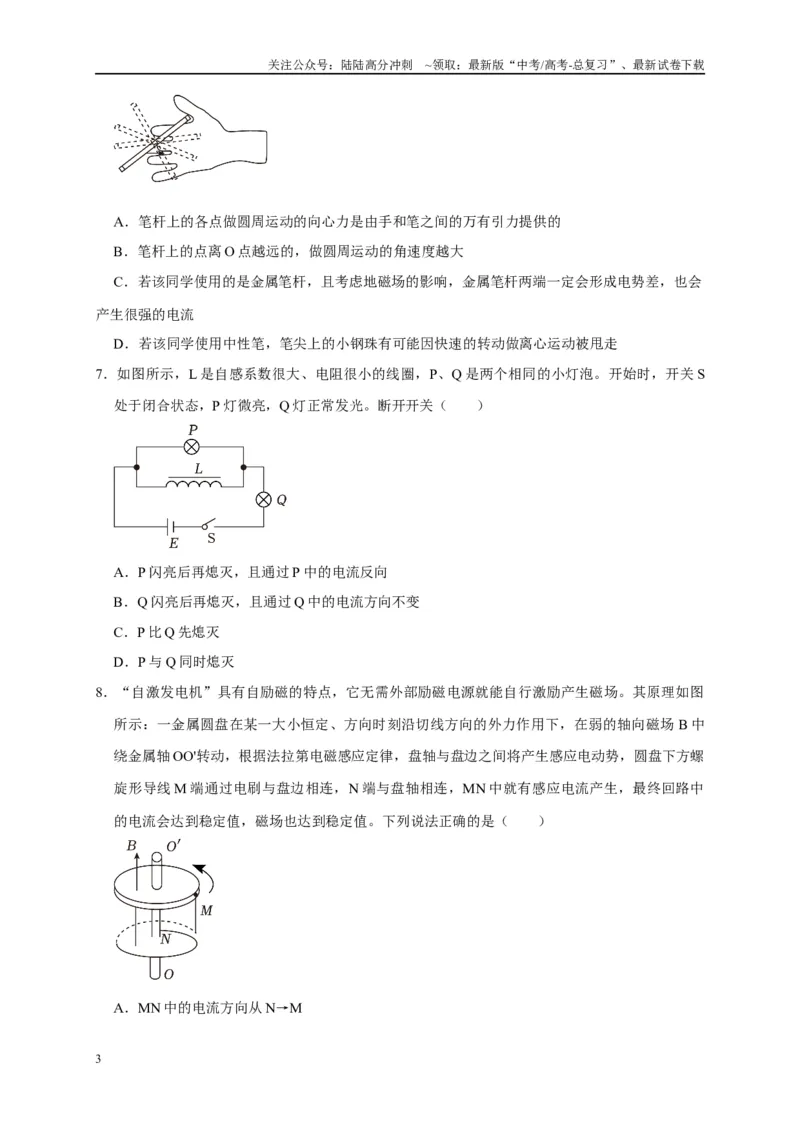

6．转笔是一项用不同的方法与技巧、以手指来转动笔的休闲活动，深受广大中学生的喜爱，如图
所示。转笔也包含了许多的物理知识，假设某转笔高手能让笔绕其上的某一点O 做匀速圆周运
动，下列有关该同学转笔中涉及到的物理知识的叙述正确的是（ ）
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．笔杆上的各点做圆周运动的向心力是由手和笔之间的万有引力提供的
B．笔杆上的点离O 点越远的，做圆周运动的角速度越大
C．若该同学使用的是金属笔杆，且考虑地磁场的影响，金属笔杆两端一定会形成电势差，也会
产生很强的电流
D．若该同学使用中性笔，笔尖上的小钢珠有可能因快速的转动做离心运动被甩走
7．如图所示，L 是自感系数很大、电阻很小的线圈，P、Q 是两个相同的小灯泡。开始时，开关S
处于闭合状态，P 灯微亮，Q 灯正常发光。断开开关（ ）
A．P 闪亮后再熄灭，且通过P 中的电流反向
B．Q 闪亮后再熄灭，且通过Q 中的电流方向不变
C．P 比Q 先熄灭
D．P 与Q 同时熄灭
8．“自激发电机”具有自励磁的特点，它无需外部励磁电源就能自行激励产生磁场。其原理如图
所示：一金属圆盘在某一大小恒定、方向时刻沿切线方向的外力作用下，在弱的轴向磁场B 中
绕金属轴OO'转动，根据法拉第电磁感应定律，盘轴与盘边之间将产生感应电动势，圆盘下方螺
旋形导线M 端通过电刷与盘边相连，N 端与盘轴相连，MN 中就有感应电流产生，最终回路中
的电流会达到稳定值，磁场也达到稳定值。下列说法正确的是（ ）
A．MN 中的电流方向从N→M
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．圆盘转动的速度先增大后减小
C．MN 中感应电流的磁场方向与原磁场方向相同
D．磁场达到稳定状态后，MN 中不再产生感应电流

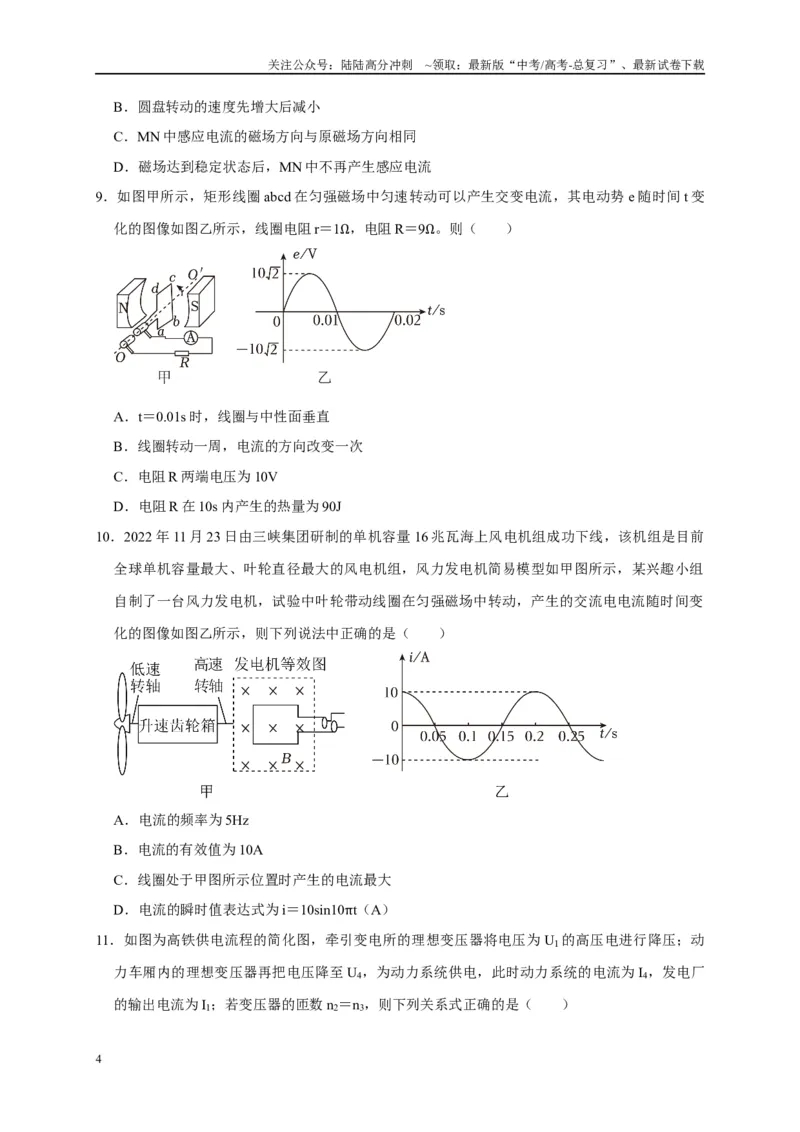

9．如图甲所示，矩形线圈abcd 在匀强磁场中匀速转动可以产生交变电流，其电动势e 随时间t 变
化的图像如图乙所示，线圈电阻r＝1Ω，电阻R＝9Ω。则（ ）
A．t＝0.01s 时，线圈与中性面垂直
B．线圈转动一周，电流的方向改变一次
C．电阻R 两端电压为10V
D．电阻R 在10s 内产生的热量为90J
10．2022 年11 月23 日由三峡集团研制的单机容量16 兆瓦海上风电机组成功下线，该机组是目前
全球单机容量最大、叶轮直径最大的风电机组，风力发电机简易模型如甲图所示，某兴趣小组
自制了一台风力发电机，试验中叶轮带动线圈在匀强磁场中转动，产生的交流电电流随时间变
化的图像如图乙所示，则下列说法中正确的是（ ）
A．电流的频率为5Hz
B．电流的有效值为10A
C．线圈处于甲图所示位置时产生的电流最大
D．电流的瞬时值表达式为i＝10sin10πt（A）

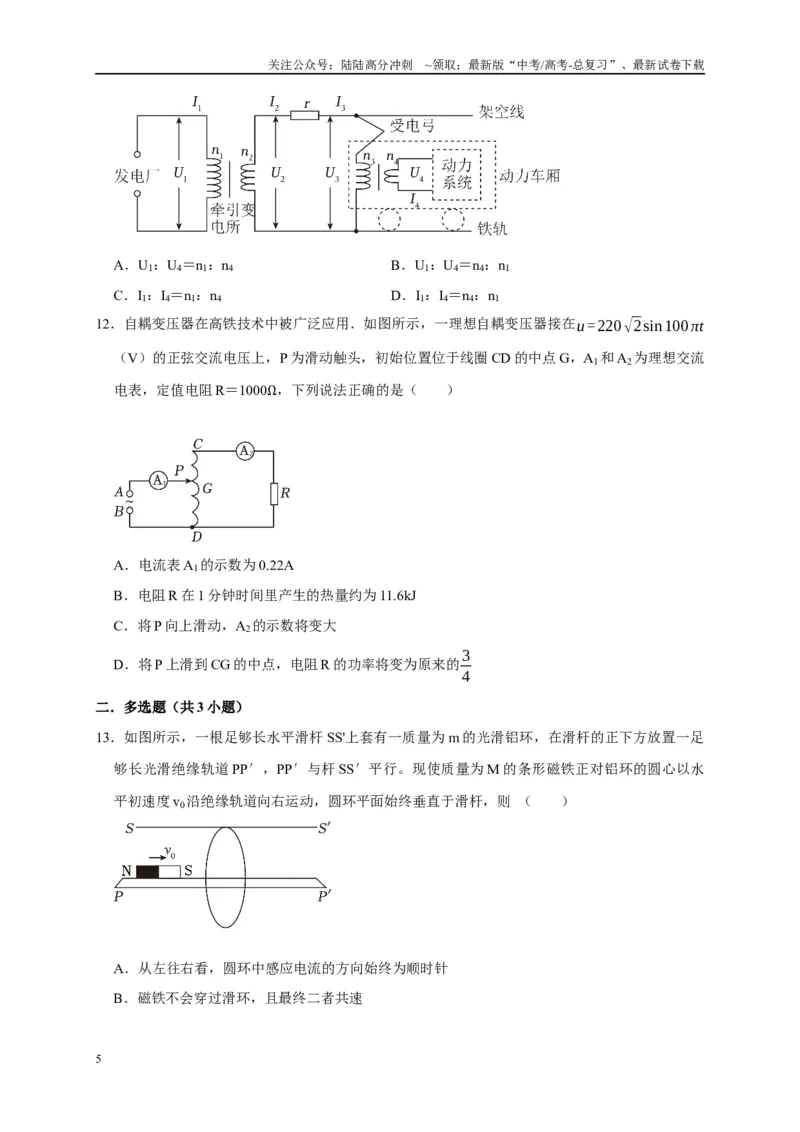

11．如图为高铁供电流程的简化图，牵引变电所的理想变压器将电压为U1的高压电进行降压；动
力车厢内的理想变压器再把电压降至U4，为动力系统供电，此时动力系统的电流为I4，发电厂
的输出电流为I1；若变压器的匝数n2＝n3，则下列关系式正确的是（ ）
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．U1：U4＝n1：n4
B．U1：U4＝n4：n1
C．I1：I4＝n1：n4
D．I1：I4＝n4：n1
12．自耦变压器在高铁技术中被广泛应用．如图所示，一理想自耦变压器接在u=220√2sin100 πt
（V）的正弦交流电压上，P 为滑动触头，初始位置位于线圈CD 的中点G，A1和A2为理想交流
电表，定值电阻R＝1000Ω，下列说法正确的是（ ）
A．电流表A1的示数为0.22A
B．电阻R 在1 分钟时间里产生的热量约为11.6kJ
C．将P 向上滑动，A2的示数将变大
D．将P 上滑到CG 的中点，电阻R 的功率将变为原来的3
4
二．多选题（共3 小题）
13．如图所示，一根足够长水平滑杆SS'上套有一质量为m 的光滑铝环，在滑杆的正下方放置一足
够长光滑绝缘轨道PP′，PP′与杆SS′平行。现使质量为M 的条形磁铁正对铝环的圆心以水
平初速度v0沿绝缘轨道向右运动，圆环平面始终垂直于滑杆，则 （ ）
A．从左往右看，圆环中感应电流的方向始终为顺时针
B．磁铁不会穿过滑环，且最终二者共速
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．磁铁与圆环的最终速度为
M
M +m v0
D．整个过程最多能产生热量
Mm
2( M +m) v0
2

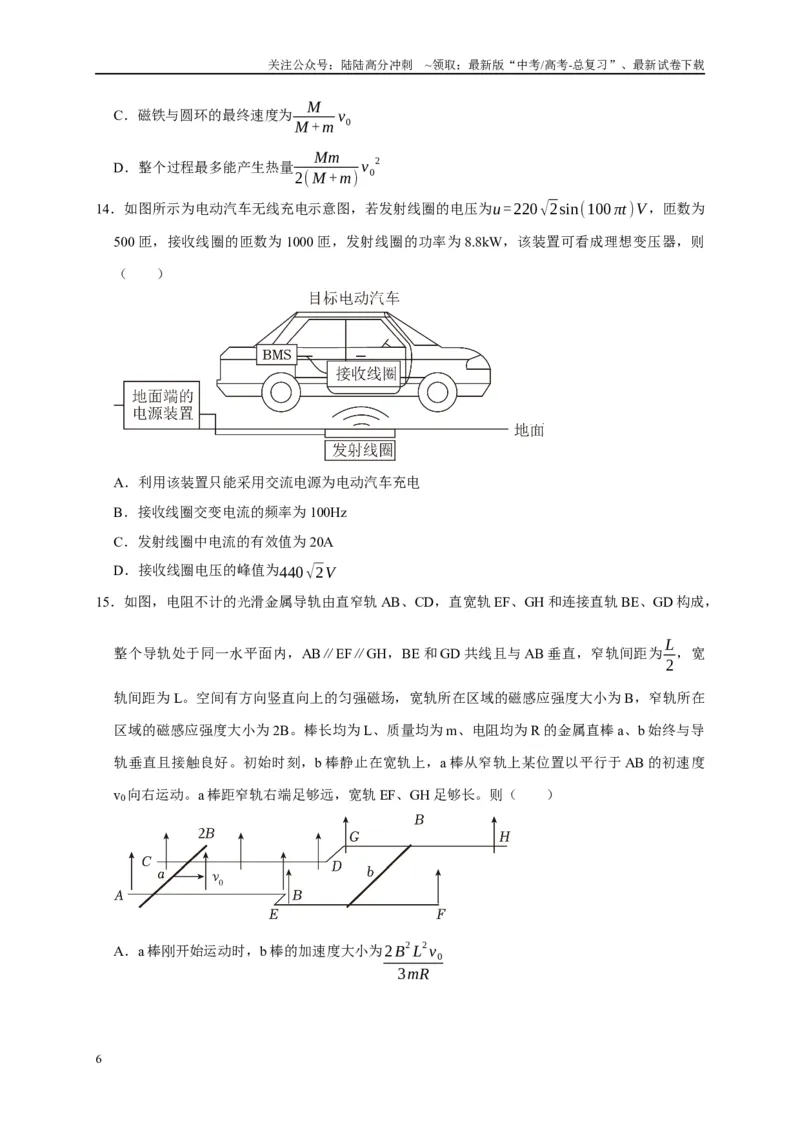

14．如图所示为电动汽车无线充电示意图，若发射线圈的电压为u=220√2sin(100 πt )V ，匝数为
500 匝，接收线圈的匝数为1000 匝，发射线圈的功率为8.8kW，该装置可看成理想变压器，则
（ ）
A．利用该装置只能采用交流电源为电动汽车充电
B．接收线圈交变电流的频率为100Hz
C．发射线圈中电流的有效值为20A
D．接收线圈电压的峰值为440√2V
15．如图，电阻不计的光滑金属导轨由直窄轨AB、CD，直宽轨EF、GH 和连接直轨BE、GD 构成，
整个导轨处于同一水平面内，AB∥EF∥GH，BE 和GD 共线且与AB 垂直，窄轨间距为L
2
，宽
轨间距为L。空间有方向竖直向上的匀强磁场，宽轨所在区域的磁感应强度大小为B，窄轨所在
区域的磁感应强度大小为2B。棒长均为L、质量均为m、电阻均为R 的金属直棒a、b 始终与导
轨垂直且接触良好。初始时刻，b 棒静止在宽轨上，a 棒从窄轨上某位置以平行于AB 的初速度
v0向右运动。a 棒距窄轨右端足够远，宽轨EF、GH 足够长。则（ ）
A．a 棒刚开始运动时，b 棒的加速度大小为2B
2 L
2v0
3mR
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．经过足够长的时间后，a 棒的速度大小为2
3
v0
C．整个过程中，通过回路的电荷量为mv0
2BL
D．整个过程中，b 棒产生的焦耳热为1
12 mv0
2
三．实验题（共2 小题）
16．小红用如图甲所示的装置探究“影响感应电流方向的因素”，螺线管与电流计构成闭合电路，
条形磁铁N 极朝下，请回答下列问题：
（1）要想使电流计指针发生偏转，即有感应电流产生，小红进行了以下四种操作，其中可行的
是
AB
（选填选项前的字母）。
A．螺线管不动，磁铁匀速插入或拔出螺线管
B．螺线管不动，磁铁加速插入或拔出螺线管
C．磁铁与螺线管保持相对静止，一起匀速向上运动
D．磁铁与螺线管保持相对静止，一起在水平面内做圆周运动
（2）在（1）的研究中，小红发现电流计指针偏转方向会有不同，也就是感应电流方向不同，
根据（1）中的操作，则感应电流方向与下列哪些因素有关 （选填选项前的字母）。
A．螺线管的匝数 B．磁铁的磁性强弱 C．磁铁运动的方向 D．磁铁运动的速度大小
（3）小红又将实验装置改造，如图乙所示，螺线管A 经过滑动变阻器与开关、电池相连构成直
流电路；螺线管B 与电流计构成闭合电路，螺线管B 套在螺线管A 的外面，为了探究影响感应
电流方向的因素，闭合开关后，以不同速度移动滑动变阻器的滑片，观察指针摆动情况；由此
实验可以得出恰当的结论是 （选填选项前的字母）。
A．螺线管A 的磁性变强或变弱影响指针摆动幅度大小
B．螺线管A 的磁性变强或变弱影响指针摆动方向
C．螺线管A 的磁性强弱变化快慢影响指针摆动幅度大小
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．螺线管A 的磁性强弱变化快慢影响指针摆动方向
（4）在（3）的研究中，完成实验后未断开开关，也未把A、B 两螺线管和铁芯分开设置，在拆
除电路时突然被电击了一下，则被电击是在拆除 （选填“A”或“B”）螺线管所在电路
时发生的。试分析被电击的原因： 。
17．小明在课外活动中制作了如图1 所示的“电子发声装置”：在一块木板两端固定两颗螺丝钉，
将一根张紧的铜丝缠绕在两颗螺丝钉之间，扩音器通过导线与两螺丝钉连接，铜丝旁边放置一
块磁铁，用手指在水平方向拨动铜丝，扩音器上就发出了声音。
（1）根据上述信息，下列说法正确的是
A．铜丝振动引起空气振动而发出声音
B．振动的铜丝切割磁感线产生直流电流
C．铜丝振动时将电能转化为机械能
D．铜丝振动时能量转化的原理与发电机原理相同
（2）上题的“电子发声装置”可简化成如图2 的电路模型：左端接有电阻R 的平行光滑金属导
轨水平放置，固定在竖直向上的匀强磁场中，一导体杆与两导轨良好接触，在外力作用下沿导
轨方向做周期为1s 的简谐运动。图中O 位置对应平衡位置，C、D 两位置对应简谐运动的左、
右最大位移处。两导轨电阻不计，下列说法正确的是 。
A．每经过1s，流过电阻R 的电流方向变化一次
B．杆在C 位置时，电阻R 的发热功率最大
C．杆由C 到O 的运动过程中，流过电阻R 的电流由b→a
D．杆由C 到D 的运动过程中，流过电阻R 的电流一直变大
（3）电吉他的拾音器的原理图（如图3 所示）。电吉他琴身上装有线圈，被磁化的琴弦振动时，
会使线圈中的磁通量发生变化，从而产生感应电流，经信号放大器放大后传到扬声器。当图中
琴弦向右靠近线圈时，线圈受到
A
的磁场力（请填涂与答案对应的字母选项：A：向右；
B：向左）；
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（4）若由于金属弦的振动，螺线管内的磁通量随时间的变化如图4 所示，则对应感应电流的变
化为 。
四．计算题（共3 小题）
18．某供电系统电路如图所示，磁体间的磁场可视为匀强磁场，磁感应强度大小为0.20T。矩形线
圈ABCD 匝数为100 匝、面积为0.5m2，绕垂直于磁场的轴匀速转动，角速度为90√2rad / s，
线圈电阻忽略不计。线圈输出端通过电刷E、F 与理想变压器的原线圈相连，副线圈输出电压为
220V，求：
（1）线圈转到图中位置时感应电动势的大小；
（2）图中交流电压表的示数；
（3）变压器的原副线圈匝数之比。
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
19．如图所示，MN、PQ 为间距L＝0.5m 足够长的平行导轨，NQ⊥MN，导轨平面与水平面间的夹
角θ＝37°，NQ 间连接有一个R＝4Ω 的电阻。有一匀强磁场垂直于导轨平面，磁感应强度为B0
＝lT，将一根质量为m＝0.05kg、轨道间有效电阻为r＝1Ω 的金属棒ab 紧靠NQ 放置在导轨上，
且与导轨接触良好，导轨的电阻不计。现由静止释放金属棒，金属棒沿导轨向下运动过程中始
终与NQ 平行。已知金属棒与导轨间的动摩擦因数μ＝0.5，当金属棒滑行至cd 处时已经达到稳
定速度。试解答以下问题：（g＝10m/s2，sin37°＝0.6，cos37°＝0.8）
（1）请定性说明金属棒在达到稳定速度前的加速度和速度各如何变化？
（2）当金属棒滑行至cd 处时回路中的电流多大？金属棒ab 两端的电势差多大？
（3）金属棒达到的稳定速度时重力做功的瞬时功率多大？
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
20．如图所示，平行长直光滑固定的金属导轨MN、PQ 平面与水平面的夹角θ＝30°，导轨间距为
L＝0.5m，上端接有R＝3Ω 的电阻，在导轨中间加一垂直轨道平面向下的匀强磁场，磁场区域为
OO'O1'O1，磁感应强度大小为B＝2T，磁场区域宽度为d＝0.4m，放在导轨上的一金属杆ab 质
量为m＝0.08kg、电阻为r＝2Ω，从距磁场上边缘d0处由静止释放，金属杆进入磁场上边缘的速
度v＝2m/s。导轨的电阻可忽略不计，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接
触，重力加速度大小为g＝10m/s2，求：
（1）金属杆距磁场上边缘的距离d0；
（2）杆通过磁场区域的过程中所用的时间；
（3）金属杆通过磁场区域的过程中电阻R 上产生的焦耳热QR。
