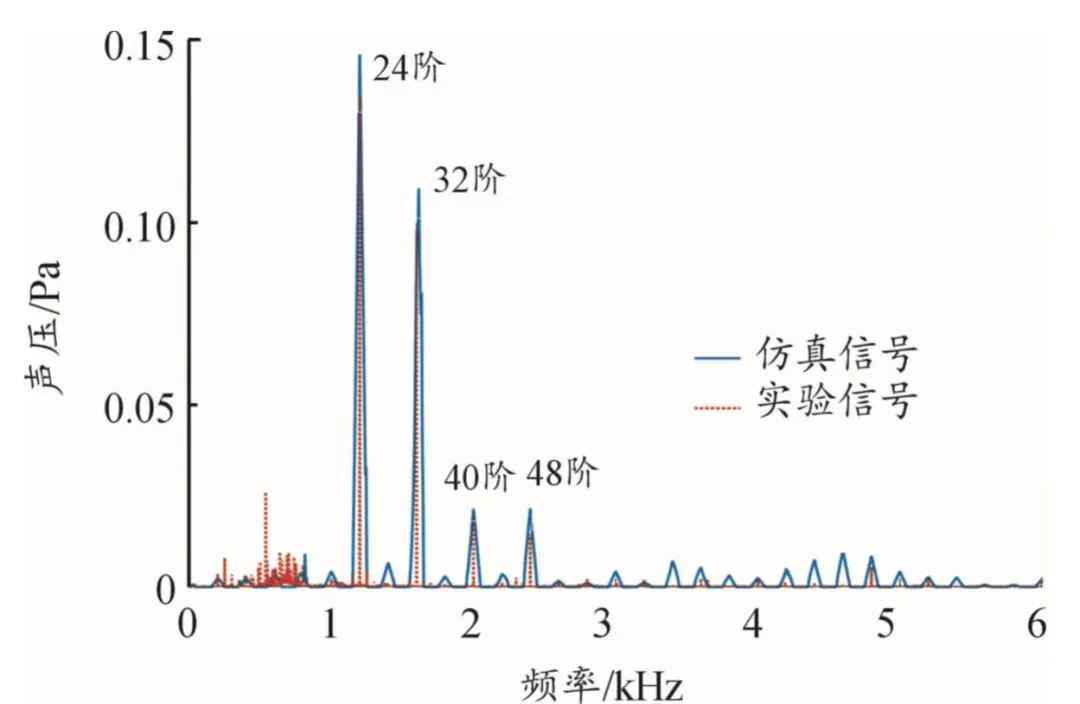

• 适用场景：16阶、24阶机械阶次噪声突出，或6fe转矩脉动较大，兼容SPMSM与IPMSM，是工程中最成熟的通用优化方案。

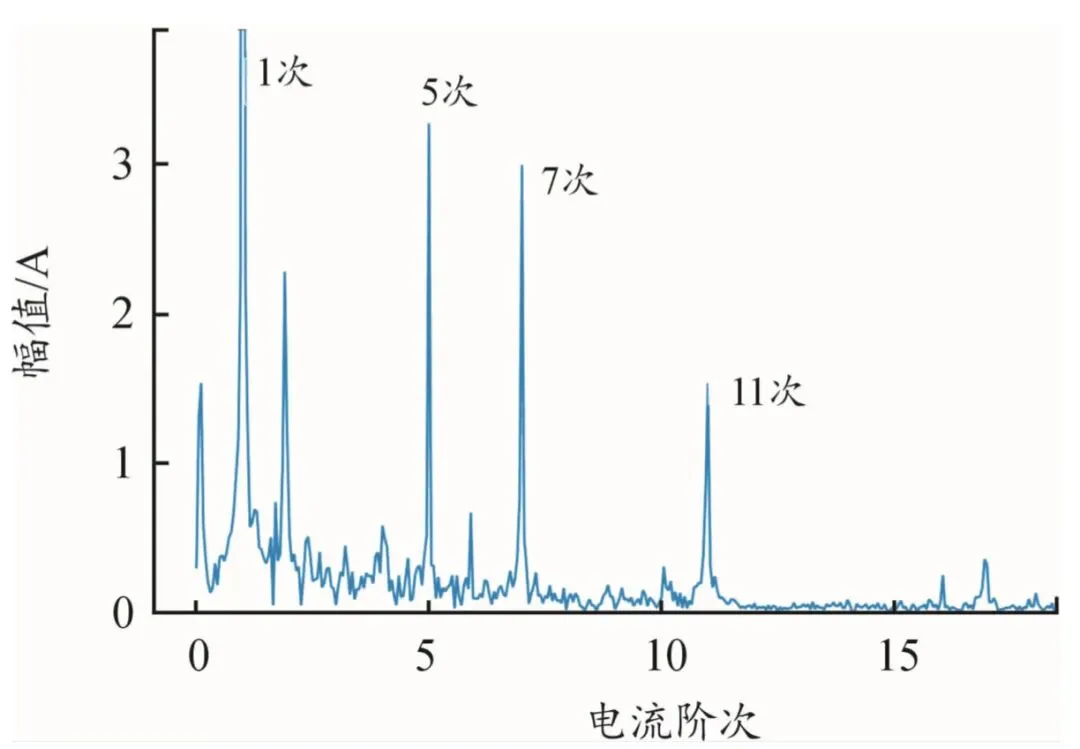

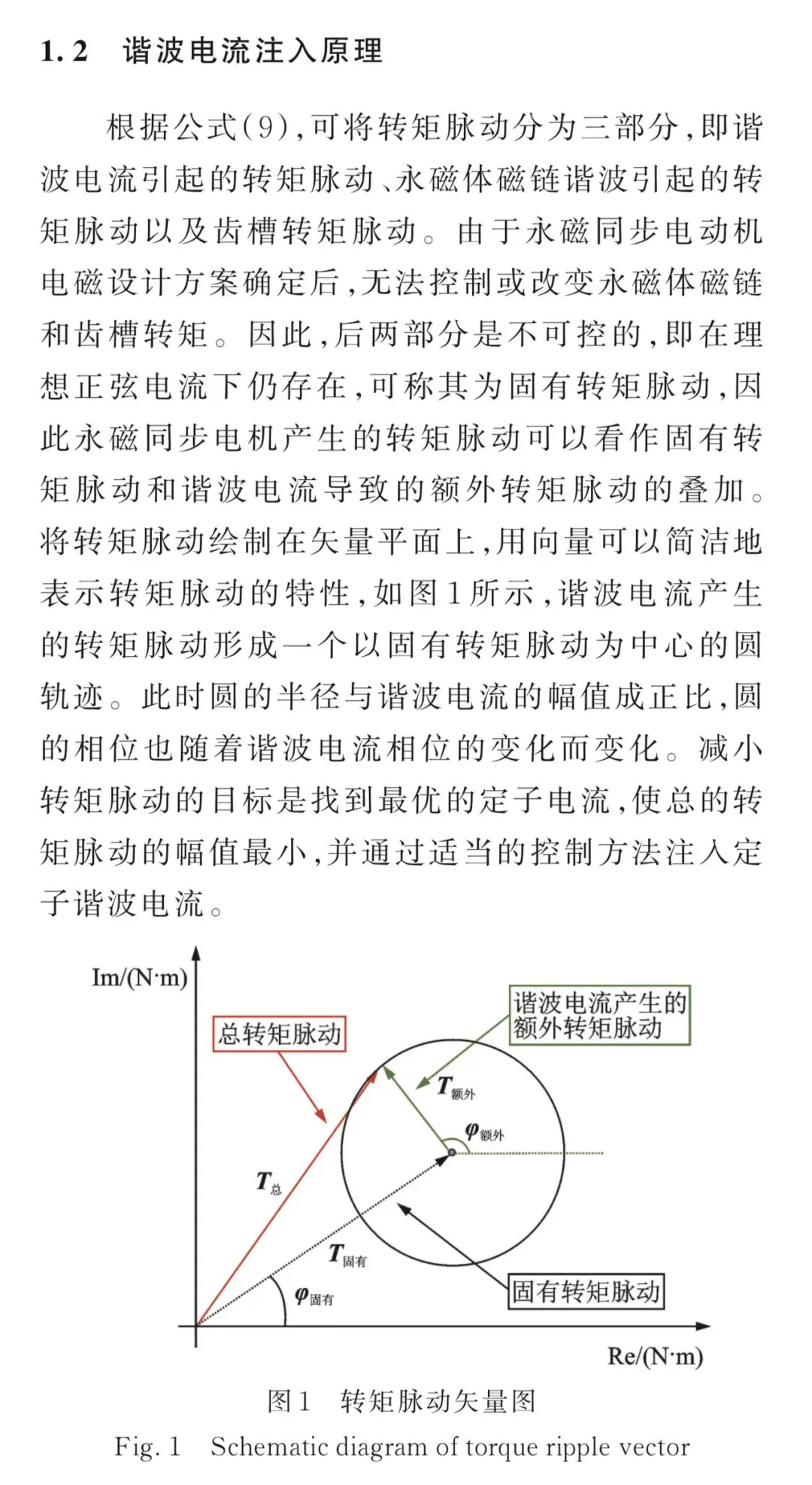

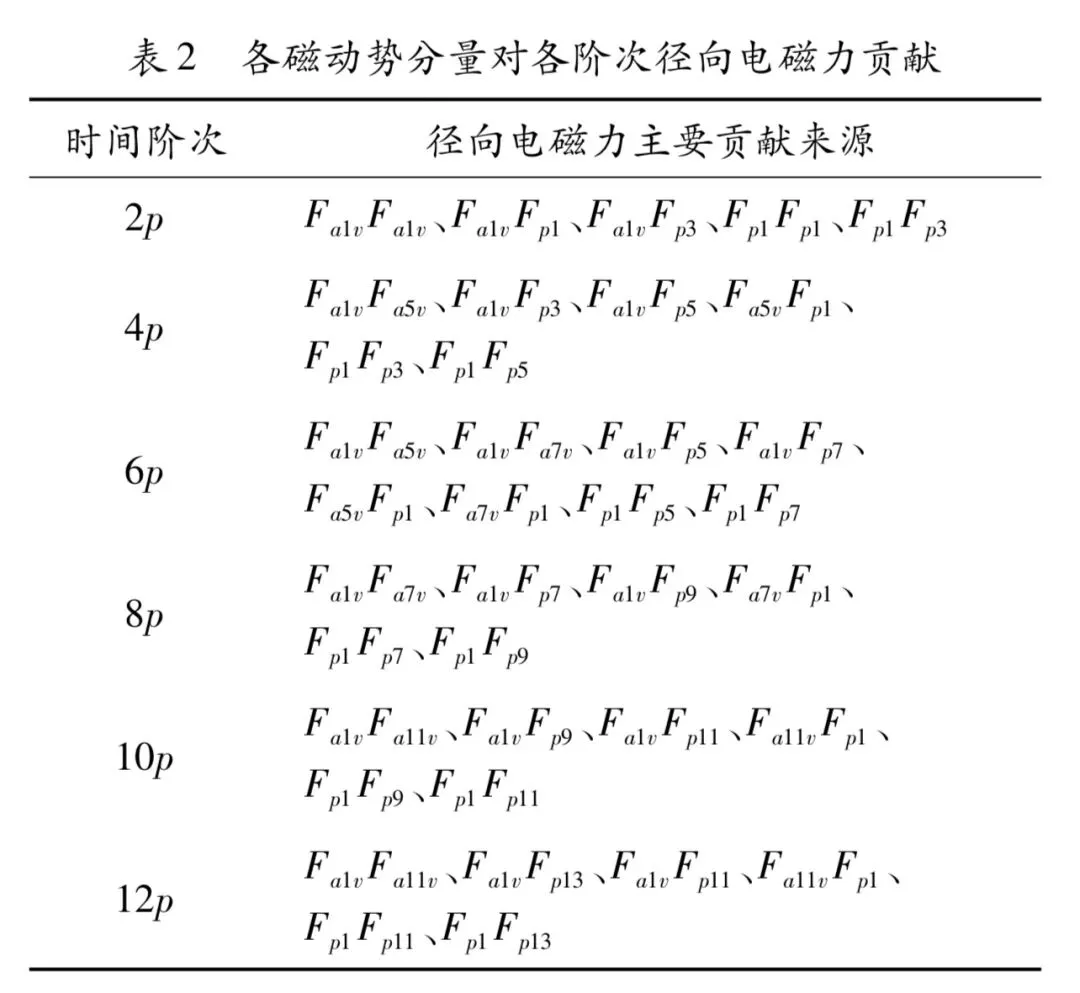

• 抑制原理：16阶力波由转子5次空间谐波与定子基波作用产生，24阶力波由转子7次空间谐波与定子基波作用产生，同时5/7次电流谐波是6fe转矩脉动的核心来源。注入反向的5/7次电流谐波，可产生与原有力波幅值相等、相位相反的抵消力波，同时抑制转矩脉动，实现NVH优化。

• 工程实现

1. 两种实现方式，优先选择dq坐标系注入，适配矢量控制架构：

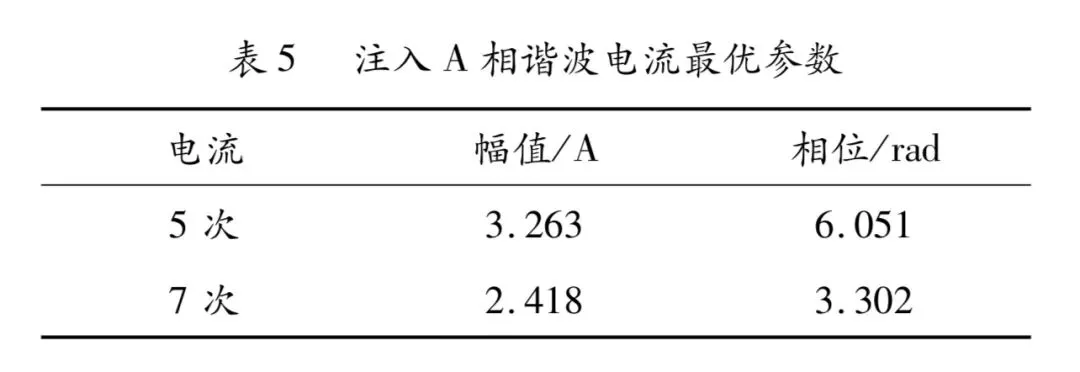

◦ abc坐标系直接注入：在三相电流指令中叠加负序5次、正序7次谐波电流，谐波幅值与相位通过仿真/标定确定；

◦ dq坐标系注入：在dq轴电流指令中叠加4倍频（对应5次谐波）、6倍频（对应7次谐波）的交流电流，通过逆Park变换自动生成abc坐标系下的5/7次谐波。

2. 优化要点：注入幅值需兼顾降噪效果与电机效率，通常5/7次谐波注入幅值不超过基波电流的10%-15%，避免铜耗过大导致温升超标。

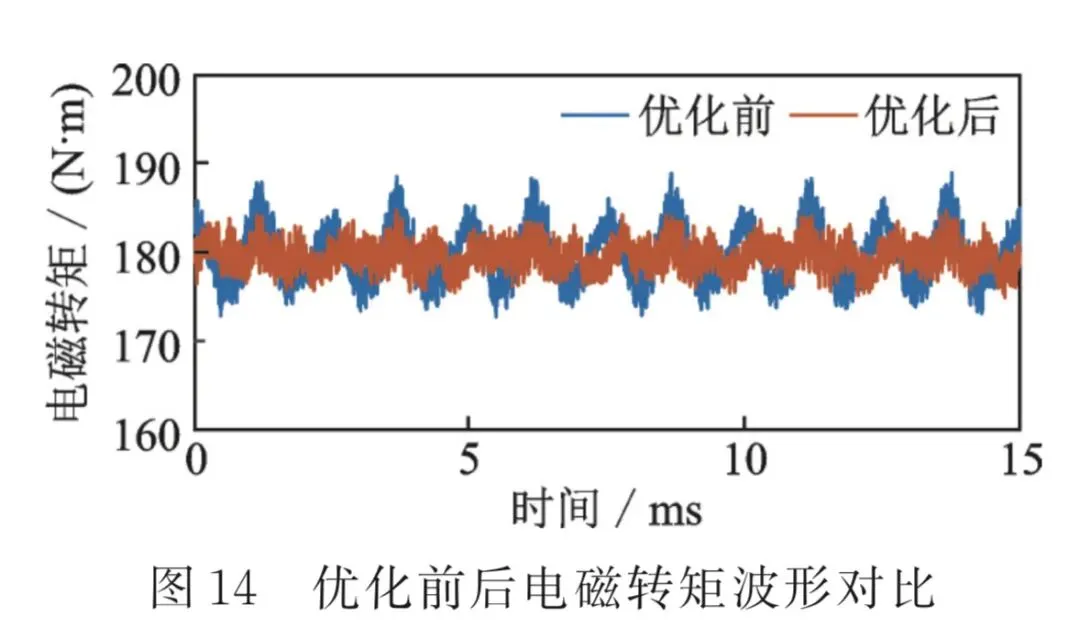

• 效果参考：同类整数槽电机方案中，合理注入5/7次谐波可使24阶噪声降低5-10dB(A)，转矩脉动降低30%以上。

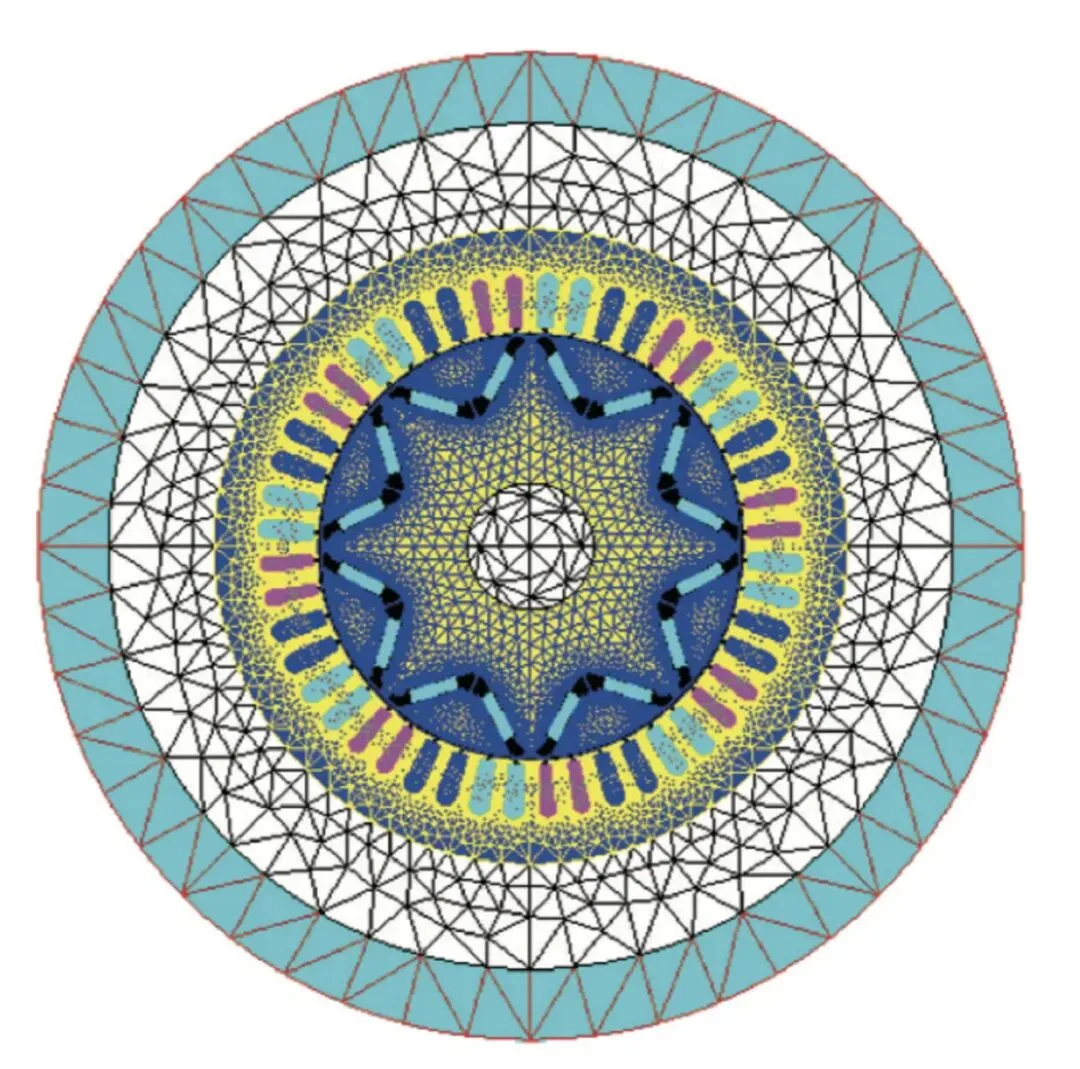

方案2：针对48阶齿槽啸叫的11/13次谐波注入

• 适用场景：48阶机械阶次啸叫突出，尤其是中低转速下与定子模态共振的工况。

• 抑制原理：48阶噪声由槽谐波与永磁体相互作用产生的12fe径向力波主导，通过注入11/13次电流谐波，可调制气隙磁导谐波，抵消48阶径向力波峰值，抑制共振啸叫。

• 工程实现

1. 采用同步策略的方波谐波注入，避免高次谐波注入时的频率混叠问题，保持逆变器开关频率与注入谐波频率同步，提升注入精度；

2. 通过自适应算法优化注入谐波的相位，确保48阶力波的抵消效果，工程案例中该方案可使48阶噪声平均降低6dB(A)以上。

• 补充说明：48阶噪声优先结合本体优化（如转子分段斜极、不等槽口设计），谐波注入作为辅助优化手段，可进一步降低残余啸叫。
