轻量级超分的双频域协同：深入源码解析 DMNet 架构设计

在边缘计算设备（如手机、无人机）上部署图像超分辨率（SR）模型时，算法工程师常常面临一个权衡：如何在极其有限的计算资源（低参数量、低 FLOPs）下，尽可能恢复出高保真的图像细节？

现有的轻量级超分网络大多局限于空间域（Spatial Domain）进行操作，这天然限制了模型的感受野，导致难以捕捉全局结构。为了打破这一限制，研究者开始引入频域（如傅里叶域或小波域）信息。

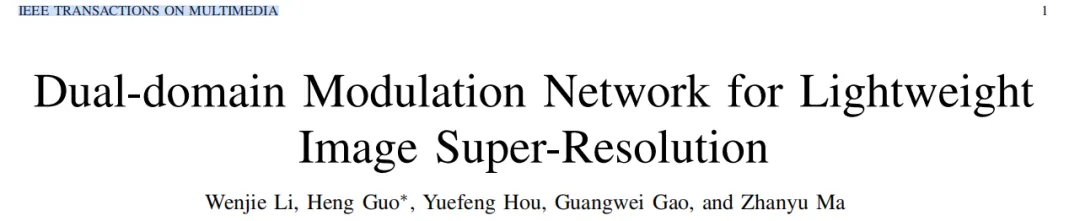

由北京邮电大学等机构发表在IEEE TRANSACTIONS ON MULTIMEDIA的论文《Dual-domain Modulation Network for Lightweight Image Super-Resolution》（DMNet）提出了一种极具工程启发性的方案：在小波域中进行局部特征重构，在傅里叶域中进行全局结构监督。

本文将结合论文作者开源的源码，深入拆解 DMNet 的底层逻辑，并提供核心模块的可插拔代码与详细注释，探讨其在工业界落地的潜力与局限。

一、 核心动机：为什么必须是“双频域”协同？

许多读者在阅读频域相关的论文时，常有一个疑问：既然小波变换和傅里叶变换都能把图像转到频域，为什么 DMNet 非要两个一起用？只用一个不行吗？

这里我们可以用一个“画肖像”的生活比喻来解释：

傅里叶变换（Fourier）就像是画家退后三步，眯着眼睛看整幅画的“宏观比例”（比如五官位置对不对）。它提取的是全局频率分布。如果只用傅里叶域做特征提取，模型能很好地把握整体结构，但当你凑近看时，会发现睫毛、毛孔等高频细节是模糊的。

小波变换（Wavelet）就像是画家拿着放大镜，专门刻画某一个局部的“边缘细节”。它能将图像无损分解为一个低频（大体轮廓）和三个高频（水平、垂直、对角线纹理）。但如果只在小波域里疯狂优化高频细节，不同方向的高频特征在梯度下降时容易产生冲突，导致最终合成的图像虽然清晰，但整体结构可能发生扭曲。

DMNet 的思路： 既然小波擅长“抓细节”，傅里叶擅长“控大局”，DMNet 将两者分工：

1. 模型内部的特征提取交给小波域（利用其保留空间位置信息的特性，锐化纹理）。
2. 模型外部的损失约束交给傅里叶域（利用全局频率分布，稳住整体结构，防止小波域优化跑偏）。

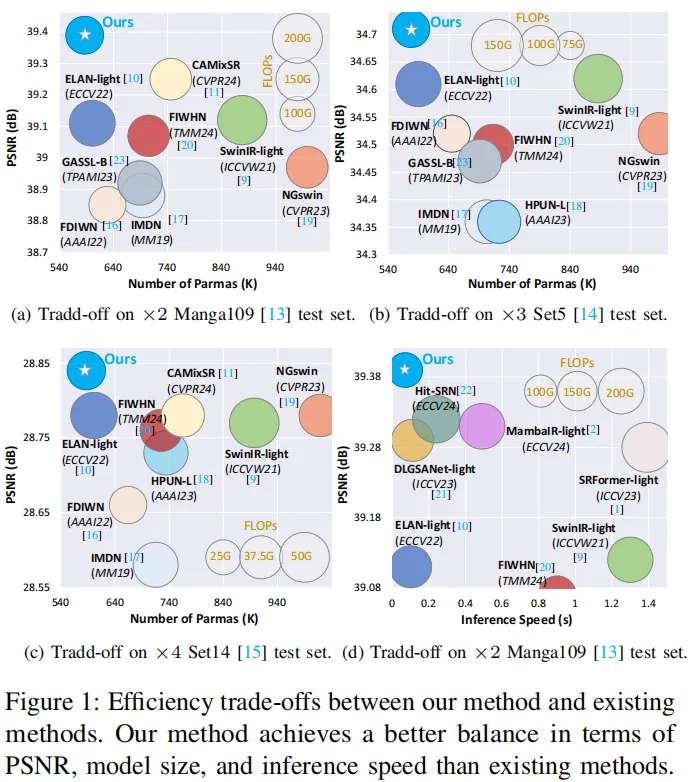

上图展示了本文模型在精度与效率的 Trade-off。DMNet 在保证极高 PSNR 的同时，大幅削减了 FLOPs。相比于基于 Mamba 架构的 MambaIR，DMNet 节省了超过 50% 的计算量，推理速度提升了数倍。这证明了找对物理特征域比单纯堆叠复杂算子更高效。

二、 核心架构与源码深度剖析

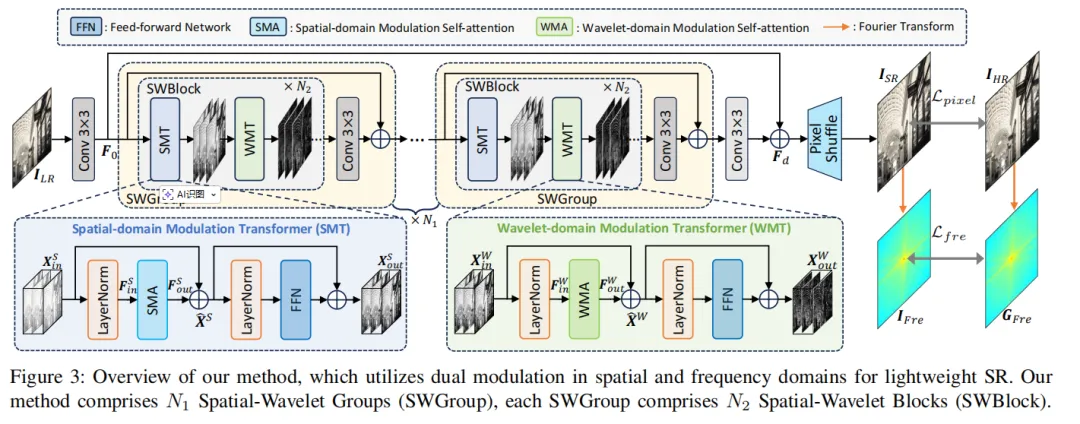

DMNet 的整体网络结构（对应源码 dmnet_arch.py）非常清晰。它由一个浅层特征提取卷积、若干个 SWGroup（空间-小波组），以及一个上采样重建模块组成。

每个 SWGroup 内部，交替使用了两种核心的 Transformer 变体：SMA（空间域调制自注意力） 和 WMA（小波域调制自注意力）。

下面我把源码进行可插拔封装，方便大家结合论文图片深入理解这两个核心模块。

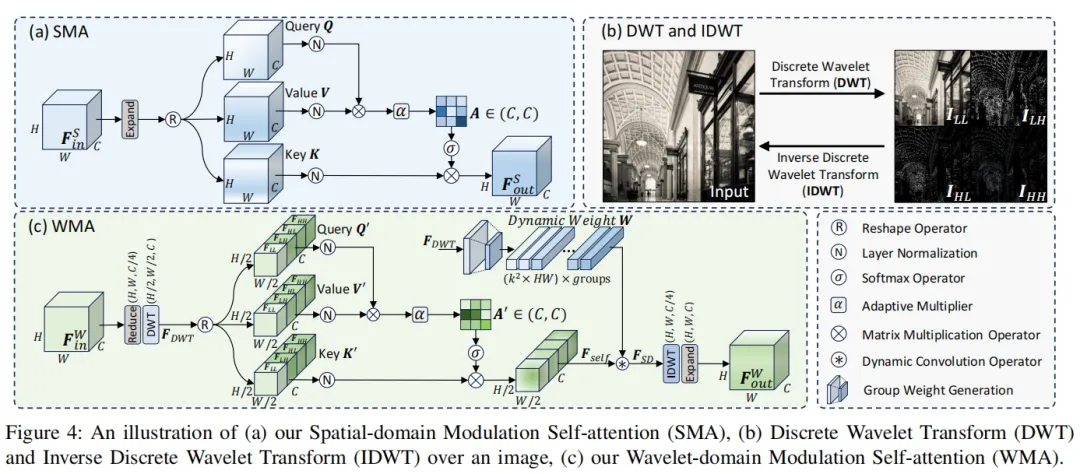

1. SMA (Spatial-domain Modulation Attention)：轻量化空间交互

在轻量级网络中，如果在空间维度计算自注意力（复杂度为 ），显存会直接溢出。SMA 的做法是：利用  卷积聚合跨通道上下文，利用  深度可分离卷积（DWConv）聚合局部空间上下文，并在通道维度上计算注意力。

import torchimport torch.nn as nnimport torch.nn.functional as FclassSMA(nn.Module):"""    空间域调制自注意力 (Spatial-domain Modulation Attention)    核心逻辑：在通道维度进行 Attention 计算，复杂度降为 O(C^2 * HW)    """def__init__(self, dim):        super(SMA, self).__init__()# 生成 Q, K, V# 1x1 卷积处理通道交互，3x3 DWConv 处理局部空间交互        self.qkv = nn.Sequential(            nn.Conv2d(dim, dim * 3, kernel_size=1, bias=False),            nn.Conv2d(dim * 3, dim * 3, kernel_size=3, padding=1, groups=dim * 3, bias=False)        )        self.proj = nn.Conv2d(dim, dim, kernel_size=1, bias=False)# 可学习的温度系数，用于调节 Softmax 分布        self.temperature = nn.Parameter(torch.ones(1, 1, 1))defforward(self, x):        B, C, H, W = x.shape# 获取Q, K, V        qkv = self.qkv(x)        q, k, v = qkv.chunk(3, dim=1) # [B, C, H, W]# 展平空间维度：[B, C, H, W] -> [B, C, H*W]        q = q.view(B, C, -1)        k = k.view(B, C, -1)        v = v.view(B, C, -1)# L2 归一化，使得内积等于余弦相似度        q = F.normalize(q, dim=-1)        k = F.normalize(k, dim=-1)# 在通道维度计算注意力矩阵：[B, C, C]        attn = (q @ k.transpose(-2, -1)) * self.temperature        attn = attn.softmax(dim=-1)# 将注意力权重施加到 V 上        out = (attn @ v).view(B, C, H, W)return self.proj(out)

2. WMA (Wavelet-domain Modulation Attention)：频域解耦与动态增强

WMA 是本文最大的创新点。它的核心流程是：通过离散小波变换（DWT）将特征图拆分为低频和高频子带  在频带特征间计算注意力  通过动态卷积（Dynamic Conv）进行局部特征增强  逆小波变换（IDWT）还原。

可插拔模块源码：

import torchimport torch.nn as nnimport torch.nn.functional as F# pip install pytorch_waveletsfrom pytorch_wavelets import DWTForward, DWTInverseclassWMA_Optimized(nn.Module):"""    小波域调制自注意力 (Wavelet-domain Modulation Attention)     """def__init__(self, dim):        super(WMA_Optimized, self).__init__()# 1. 前置降维：保证 DWT 后四个频带拼接起来的通道数恰好等于 dim        self.reduce = nn.Conv2d(dim, dim // 4, kernel_size=1, bias=False)# 2. 实例化小波算子 (J=1: 单级分解, mode='zero': 零填充边界, wave='haar': Haar小波基)        self.dwt = DWTForward(J=1, mode='zero', wave='haar')        self.idwt = DWTInverse(mode='zero', wave='haar')# 3. 频域内的 Q, K, V 投影网络        self.qkv = nn.Sequential(            nn.Conv2d(dim, dim * 3, kernel_size=1, bias=False),            nn.Conv2d(dim * 3, dim * 3, kernel_size=3, padding=1, groups=dim * 3, bias=False)        )# 4. 动态调制权重生成分支        self.dynamic_weight = nn.Sequential(            nn.AdaptiveAvgPool2d(1),            nn.Conv2d(dim, dim, kernel_size=1, bias=False),            nn.Sigmoid()        )# 5. 后置升维：恢复特征尺寸        self.expand = nn.Conv2d(dim // 4, dim, kernel_size=1, bias=False)        self.temperature = nn.Parameter(torch.ones(1, 1, 1))defforward(self, x):        B, C, H, W = x.shape# --- 第一阶段：小波频域解耦 ---        x_red = self.reduce(x)  # [B, C/4, H, W]# DWT 输出解析：# yl: 低频分量 (LL), 形状为 [B, C/4, H/2, W/2]# yh: 高频分量列表，单级分解(J=1)时 yh[0] 形状为 [B, C/4, 3, H/2, W/2]# 其中的 3 代表 LH(水平), HL(垂直), HH(对角线) 三个高频方向        yl, yh = self.dwt(x_red)# 拆包提取高频，并在通道维度上与低频拼接，重组为计算 Attention 所需的统一张量        high_freqs = yh[0]         x_dwt = torch.cat([            yl,                             # LL: [B, C/4, H/2, W/2]            high_freqs[:, :, 0, :, :],      # LH: [B, C/4, H/2, W/2]            high_freqs[:, :, 1, :, :],      # HL: [B, C/4, H/2, W/2]            high_freqs[:, :, 2, :, :]       # HH: [B, C/4, H/2, W/2]        ], dim=1)                           # 拼接后总形状: [B, C, H/2, W/2]# --- 第二阶段：跨频带自注意力计算 ---        qkv = self.qkv(x_dwt)        q, k, v = qkv.chunk(3, dim=1) # 各自形状: [B, C, H/2, W/2]# 展平空间维度并进行 L2 归一化 (通道 Attention 范式)        q = F.normalize(q.view(B, C, -1), dim=-1)        k = F.normalize(k.view(B, C, -1), dim=-1)        v = v.view(B, C, -1)        attn = (q @ k.transpose(-2, -1)) * self.temperature        attn = attn.softmax(dim=-1)        out_attn = (attn @ v).view(B, C, H//2, W//2)# --- 第三阶段：动态调制 (Dynamic Modulation) ---        weight = self.dynamic_weight(x_dwt) # 获取自适应通道权重 [B, C, 1, 1]        out_dyn = out_attn * weight         # 逐通道调制频域特征 [B, C, H/2, W/2]# --- 第四阶段：逆小波变换还原 ---# 关键工程细节：需要将 [B, C, H/2, W/2] 的张量重新“打包”回 IDWT 能够识别的元组格式        sub_c = C // 4# 1. 剥离出低频 yl        yl_out = out_dyn[:, :sub_c, :, :]# 2. 剥离出三个高频，利用 unsqueeze 恢复维度索引，再 cat 拼装成 yh[0] 格式        yh_out_LH = out_dyn[:, sub_c : 2*sub_c, :, :].unsqueeze(2)        yh_out_HL = out_dyn[:, 2*sub_c : 3*sub_c, :, :].unsqueeze(2)        yh_out_HH = out_dyn[:, 3*sub_c :, :, :].unsqueeze(2)        yh_out = [torch.cat([yh_out_LH, yh_out_HL, yh_out_HH], dim=2)] # [B, C/4, 3, H/2, W/2]# 执行 IDWT 还原至空间域        out_idwt = self.idwt((yl_out, yh_out)) # 形状恢复为: [B, C/4, H, W]# 扩张通道数并输出return self.expand(out_idwt)

3. 全局频域监管：傅里叶损失 (Fourier Loss)

在网络输出端，DMNet 并没有改变推理架构，而是在训练阶段引入了快速傅里叶变换（FFT）损失。模型对超分输出图像和高斯清晰图像分别进行 2D-FFT，获取各自的振幅（Amplitude）和相位（Phase），并计算两者之间的 L1 距离。这一步就像是一个“无形的手”，在不增加任何推理计算量的前提下，强迫网络学习正确的全局结构，防止小波域“用力过猛”导致的局部失真。以下是完全还原论文公式  的实现：

import torchimport torch.nn as nnclassFourierLoss(nn.Module):"""    DMNet中的全局频域监管：傅里叶损失函数 (Fourier Loss)    在频域中分离振幅与相位，使用L1距离约束网络学习正确的全局结构分布。    """def__init__(self, loss_weight=0.1):        super(FourierLoss, self).__init__()# 频域损失通常作为辅助损失，权重设为 0.1 左右（需结合实际任务调参）        self.loss_weight = loss_weight        self.criterion = nn.L1Loss()defforward(self, sr, hr):"""        sr: 网络输出的超分图像 (Super-Resolved), Shape: [B, C, H, W]        hr: 真实的高清图像 (High-Resolution Ground Truth), Shape: [B, C, H, W]        """# 1. 执行二维快速傅里叶变换 (2D FFT)# norm='ortho' 表示使用正交归一化，防止变换前后能量发生剧烈缩放，有利于梯度稳定        fft_sr = torch.fft.fft2(sr, norm='ortho')        fft_hr = torch.fft.fft2(hr, norm='ortho')# fft2 输出的是复数张量 (Complex Tensor: real + imag * j)# 2. 提取振幅 (Amplitude)# torch.abs 用于计算复数的模。# 物理意义：振幅代表了图像中各个频率成分的“强度”（宏观的明暗对比和整体分布）。        amp_sr = torch.abs(fft_sr)        amp_hr = torch.abs(fft_hr)# 3. 提取相位 (Phase)# torch.angle 用于计算复数的幅角。# 物理意义：相位决定了图像中不同正弦波的“位置”，包含了图像最关键的轮廓、边缘和结构信息。        phase_sr = torch.angle(fft_sr)        phase_hr = torch.angle(fft_hr)# 4. 特征拼接 (Concatenation)# 将振幅和相位在通道维度 (dim=1) 拼接起来，形成混合频域特征# 拼接后 Shape: [B, 2*C, H, W]        freq_sr = torch.cat([amp_sr, phase_sr], dim=1)        freq_hr = torch.cat([amp_hr, phase_hr], dim=1)# 5. 计算频域的 L1 距离        loss = self.criterion(freq_sr, freq_hr)return loss * self.loss_weight

三、 评判性分析与优化建议

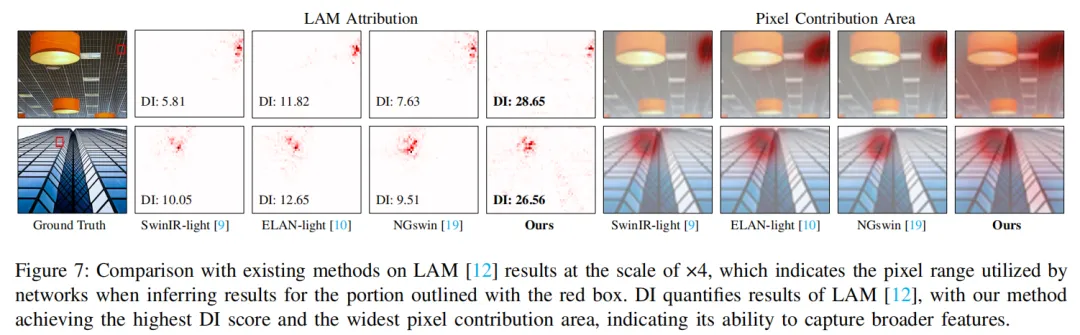

在轻量级 SR 赛道中，DMNet 的“小波提特征 + 傅里叶算损失”策略提供了一个优秀的范本。通过其论文中提供的局部归因图（LAM）可以看出，DMNet 激活的像素范围（红点分布）显著广于常规的轻量级网络，证明其有效感受野得到了极大扩展。

LAM 展示了模型在重建某一块局部区域时，利用了原图中多大范围的信息。DMNet 拥有更广的红点分布，说明双频域设计成功打破了纯空间卷积的局部性限制。

然而，从算法落地和架构演进的角度来看，DMNet 仍有以下可值得思考的地方：

1. 串行结构的效率

在当前的 SWGroup 中，空间模块（SMA）和频域模块（WMA）是严格串行执行的。虽然这有利于特征的深度提纯，但在硬件底层，空间和频域的计算原本是可以解耦并行的。如果“双分支并行计算 + 后期特征融合门控（Gating）”的结构是否可行？这样不仅能缩短前向传播的计算图长度，还能进一步降低推理延迟（Latency）。

2. 应对真实世界退化的鲁棒性

DMNet 的实验主要建立在理想的双三次插值降采样（Bicubic）数据集上。在真实的工业或医疗场景中，图像往往伴随复杂的传感器散斑噪声和运动模糊。小波变换对高频噪声非常敏感，容易将噪声误认为“边缘纹理”进行放大。如果在 WMA 模块前引入一个轻量级的“退化模式估计器”，或者在小波的高频子带（HL, LH, HH）处理中加入自适应的软阈值去噪（Soft-thresholding）是否有用？

3. 极端低分辨率下的特征坍塌

由于 DWT 操作会在物理上将特征图的宽和高减半，如果输入的低分辨率图像已经非常小（例如 ），经过 DWT 后特征图将变为 。在如此小的分辨率下，空间语义极度压缩，WMA 的频域自注意力可能无法捕捉到有效的纹理差异。如果对于极低分辨率任务，将离散小波变换替换为不改变空间分辨率的频域滤波器，或结合近期大热的可变形状态空间模型（Deformable Mamba）进行全尺寸的序列扫描是否可行？

小结

在算力受限的场景下，巧妙利用传统的数学工具（小波与傅里叶变换）对深度特征进行物理域的解耦，远比盲目堆叠 Transformer 层更加高效且优雅。DMNet为未来的边缘视觉模型设计提供了宝贵的参考。
