《电动汽车和AI散热:MIM-Cu》第04期 跨越界面的宏大终局——热阻的消亡与系统级“降维打击”(完)

“These results highlight the potential that emerges when the PCB, current paths, contacting, and cooling are designed consistently as an integrated whole.”

“这些结果凸显了当印制电路板、电流路径、接触连接与冷却系统被作为一个不可分割的整体进行一致性设计时，所能迸发出的巨大潜力。”

拼图游戏与巴别塔的倒塌

如果你曾亲手组装过一台高性能计算机，或者在实验室里搭建过哪怕最基础的电力电子模块，你一定会熟悉一种深深的无力感。

你花重金采购了拥有极致高电流承载能力的碳化硅（SiC）芯片，又定制了纯度极高的无氧铜散热器，甚至准备了极其粗壮的镀金导线。你把这些工业文明的结晶小心翼翼地拼凑在一起，涂满昂贵的导热硅脂，拧紧每一颗螺丝。

当你满怀期待地通电、加载极值运算时，刺耳的过载警报却依然会无情地响起。系统还是因为过热而降频了。

这就是传统工程学的致命盲区：我们过度迷信了单个零件的极限，却忽略了连接它们的缝隙。

在传统的工业制造中，印制电路板（PCB）、大电流互连端子和底层散热器，是由三个完全不同的行业、在不同的工厂里制造出来的。它们遵循着各自的尺寸公差，操着不同的“物理语言”。

当工程师试图将它们强行拼凑在一起时，这座由异质材料堆叠而成的“巴别塔”注定会因为沟通不畅而崩塌。这里的“沟通不畅”，在物理学上有一个极其冷酷的名字——界面阻抗。

每一层用来弥合缝隙的焊料，每一丝没有被完全挤出的微米级空气，都在微观尺度上筑起了一道道阻碍热量与电子通行的高墙。只要这些界面还存在，局部零件的参数再逆天，也无法挽救整个系统的热力学溃败。

阻力网络的实验

为了看清界面的破坏力，我们需要构建一个关于能量流失的数学模型。

在一个高功率系统中，总体的能量损耗  并非一个孤立的数字。它是由静态的导通损耗  与动态的开关损耗  叠加而成的：

让我们先来看看那个令人头疼的动态开关损耗。当系统试图以极高的频率切断或接通几百安培的狂暴电流时，传统封装中那些像蜘蛛网一样连接芯片与基板的细长金属引线（Wire bonds），会瞬间化身为一种致命的物理陷阱——寄生电感（Parasitic Inductance）。

根据法拉第电磁感应定律，在极短时间内发生剧烈变化的电流，会在这些引线上激发出恐怖的感应过电压 ：

这里的  就是寄生电感，而  是电流的变化率。随着AI算力的飙升，开关频率越来越快（ 极度缩小），这会导致瞬间的电压尖峰飙升，进而引发极其庞大的开关损耗。

同时，静态的导通损耗也受到热力学法则的严厉制裁。

半导体材料的导通电阻  具有正温度系数特性。这意味着，如果系统的散热通道被界面阻抗死死卡住，芯片的温度  每升高一点，它对电流的阻力就会呈指数级暴涨：

热量排不出去，电阻就会变大；电阻变大，又会产生更多的热量。这是一个足以在几秒钟内将昂贵芯片彻底烧毁的死亡螺旋。传统的设计试图用更强力的水泵来对抗这种螺旋，但这就像是隔着一堵厚厚的砖墙试图吹灭对面的蜡烛，纯粹是能量的徒劳挥霍。

通过嵌入功率集成电路(IC)实现的系统改进 – Smart p² Pack概念

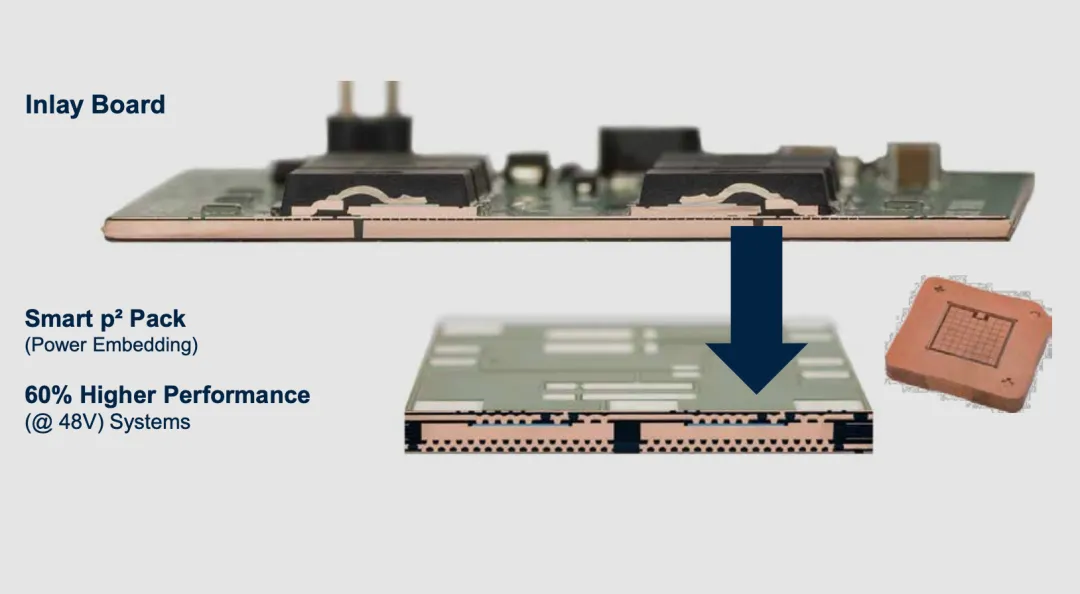

这张结构演化图，直观地展示了跨越边界后所带来的系统级“降维打击”。请对比上方的传统嵌体板（Inlay Board）与下方的Smart p² Pack结构。在传统的结构中，黑色的芯片像孤岛一样突兀地趴在电路板表面，热量必须向下穿透重重界面。而在下方的智能架构中，芯片被直接“吞没”到了基板的内部深处。那根曾经引发恐怖感应电压的细长引线（Wire bond）被彻底物理抹除了。物理距离的归零，直接导致了寄生电感的消亡。 图中那句震撼的“60% Higher Performance”，并非来自于某一项材料的单点突破，而是因为能量的传输路径被从根源上拉直了。在这里，逻辑芯片、功率器件与承载它们的基础架构，已经丧失了彼此的边界。

硅与铜的共生进化

现在，让我们把前三期连载中提到的所有极端制造魔法，全部召唤到这个终极的演化舞台上。

在最底层，是我们在第二期中见证的、由金属粉末在烈火中剧烈坍缩而成的MIM纯铜冷板。它带着内部那如同迷宫般极其致密的微尺度湍流发生器，静静地蛰伏在最接近热源的深渊。

在中间层，是刚刚展示的p² Pack技术，脆弱的硅基芯片或碳化硅器件，不再暴露于空气中，而是被厚重的多层铜箔紧紧包裹，宛如深埋于地壳中的远古琥珀。

而在最表层，是第三期中那场没有火焰的机械地震。20千赫兹的超声波在毫秒间震碎了氧化物盔甲，让外部粗壮的汇流排端子与极薄的表面镀层，在绝对的冰冷中完成了原子级的死生契阔。

这不是一次简单的装配，这是一次硅与铜的共生进化。

当这三项彻底打破常规的物理法则被统筹在同一个系统工程中时，那些曾经像幽灵一样阻碍能量传递的“界面”，在微观层面上被彻底清零了。

使用p² Pack参考设计展示的已报告系统级改进

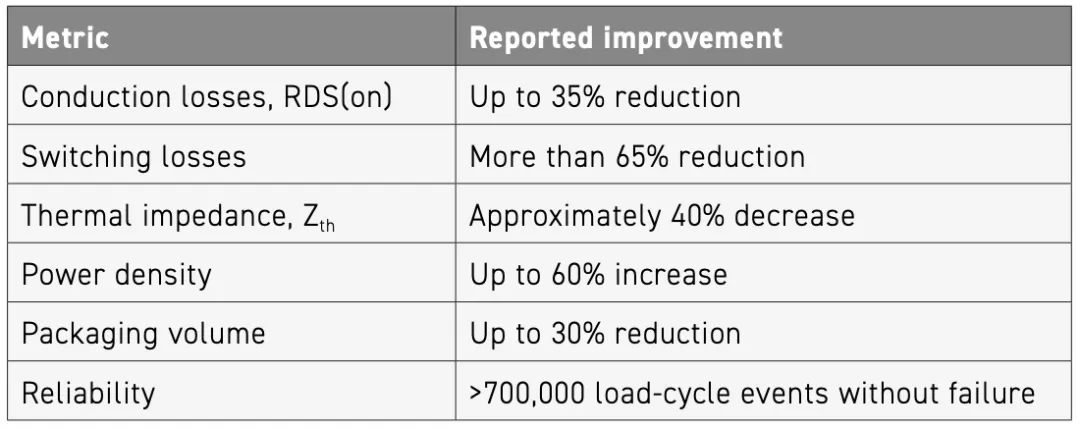

这是一组足以让任何电力电子工程师倒吸一口凉气的极限数据。它用最冰冷的数字，宣告了界面消除后的终极胜利。请注意看，导通损耗（）下降了惊人的35%，开关损耗更是断崖式下跌了65%以上！这正是因为寄生电感的物理消灭以及温度的极速冷却，打破了那个致命的热阻死亡螺旋。更不可思议的是最后一行数据：在超过700,000次热循环负载中无一失效。在传统的拼凑系统中，每一次温度的剧烈升降，都会因为不同材料热膨胀系数（CTE）的差异，在界面处产生巨大的撕裂应力（疲劳）。 但在这个深度融合的体系中，由于异质焊料的消失和原子级的键合，巨大的热应力被均匀地分散在了浩瀚的铜海之中。系统获得了近乎永生的疲劳寿命。

终局的完美视觉拼图

当我们把微观尺度的原子狂舞与宏观数据的狂飙收回眼底，重新注视最终成型的工程造物时，会感受到一种令人敬畏的工业美学。

真正的极致科技，往往在外观上呈现出一种反常的极简与沉静。它不再向外张牙舞爪地伸出无数根粗陋的导线，也不再需要庞大冗余的外置散热风扇。

它将所有的狂暴、所有的复杂性，都深深刻进了材料的内部。

显示PCB集成在铜框架内的演示组件

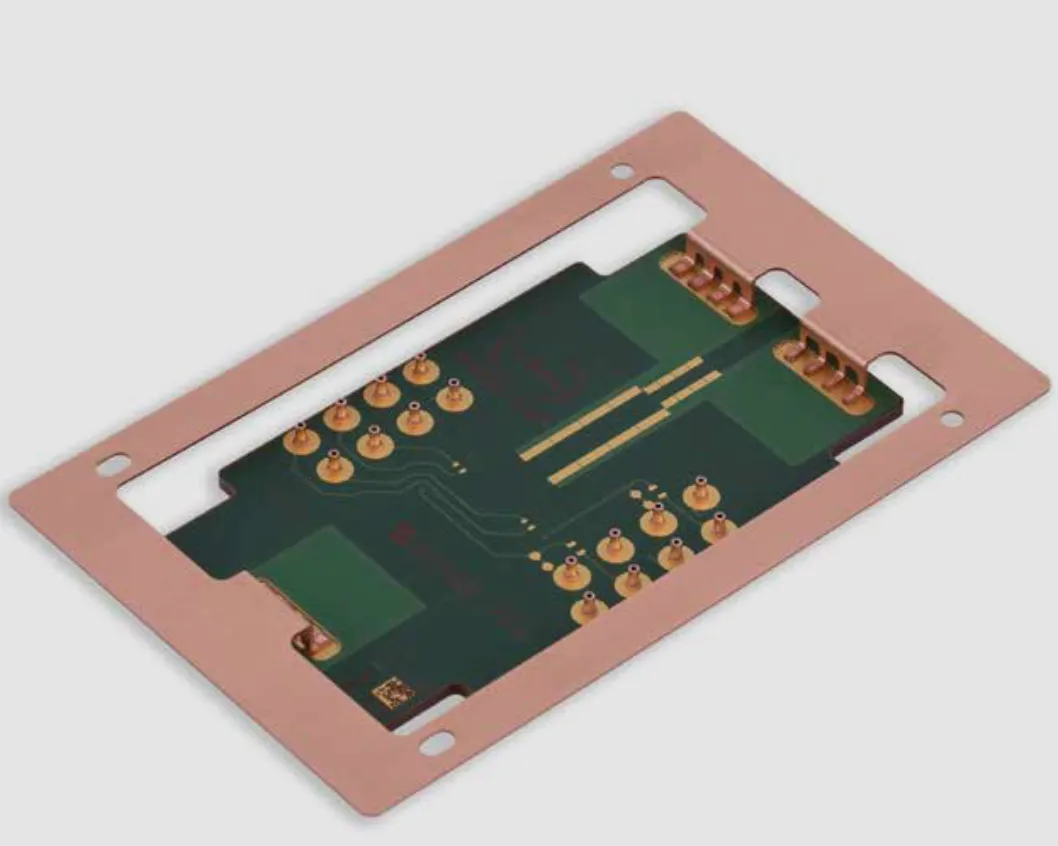

这张演示组件的全景实物图，是这场宏大热力学战役的最终纪念碑。画面中，那块承载着极高算力或庞大电流的绿色PCB，不再是一个脆弱的、需要被小心翼翼挂载的附件。相反，它被极其粗壮的MIM纯铜框架紧紧拥抱、彻底嵌合。厚重的铜边框不仅是宏观上的机械支撑，更是微观热量逃逸的超级高速公路。通过超声波焊接的无缝锚定，电子与热流在这个黄绿相间的复合体中自由穿梭。在这里，基板、互连与散热器已经无法被单独定义，它们共同坍缩成了一个单一的、为了对抗热力学极限而生的纯粹物理实体。

物理的尽头是无界

历经四期的深海潜游，我们终于从微米级的粉末迷宫，一路攀爬到了宏大的系统巅峰。

在这个疯狂追求算力与动力的时代，我们曾经天真地以为，只要不断缩小晶体管的栅极，只要不断加大水泵的功率，就能永远维持摩尔定律的奇迹。

但热力学的底层法则无情地锁死了这条粗暴的线性扩张之路。它告诉我们，真正的瓶颈不在于个体的平庸，而在于个体之间那层看似微不足道、却坚如磐石的物理隔阂。

我们与废热的这场暗战，本质上是一场关于“边界”的哲学反思。

当我们用粉末冶金的均匀崩塌，抹除了流道与盖板的边界；当我们用超声波的机械震荡，击碎了宏观厚铜与微观镀层之间的绝缘边界；当我们用三维包裹的镶嵌技术，消解了芯片与电路板之间的几何边界。

我们惊讶地发现，那些曾经让我们焦头烂额的热阻、电感与疲劳裂纹，竟然也随之烟消云散。

在微观原子的视野里，根本没有所谓的PCB，没有所谓的散热器，也没有所谓的连接端子。那里只有跨越能垒的电子，只有在晶格间疯狂传递震动的声子。

当我们学会用原子的逻辑去重塑宏观的工程时，材料科学便向我们展示了它最极致的温柔：万物本无界，只要我们有勇气震碎偏见。

（连载完结。愿我们在未来的技术深海中，依然能保有对微观物理的深深敬畏。）
