算法升级 + 架构重构:一维下料软件分享

关于 CAD 二次开发的界面实现，我之前分享过不少方案：

• 尝试过CAD 二次开发之 wxWidgets 界面开发

• 深度探讨过别再用 C++ 苦磕界面：CAD 插件高性能“三层隔离”方案

最近刚好对一维下料优化算法的核心逻辑进行了更新，加入了更多实战约束。想到之前一直在研究“三层隔离架构”的理论，我干脆“以赛代练”，直接把这款下料软件采用这种架构重写了一遍，顺便深度学习一下 WPF 开发。

二、 技术路线：从痛苦到优雅

在传统的 MFC 开发中，处理复杂的数据绑定和动态图形预览简直是噩梦。而这次重构，我严格执行了**“三层隔离”**：

1. 内核层 (Native C++)：继续保留高性能的 C++ 求解器，利用 HiGHS/CLP 等库保证算力。

2. 桥接层 (C++/CLI)：负责数据类型的翻译与传递，让 C++ 算法平滑对接 .NET。

3. 表现层 (WPF)：利用 XAML 强大的表现力和数据绑定机制，实现 UI 逻辑。

虽然这套架构前期搭建环境和编写转换代码比较花时间，但跑通之后，UI 的迭代速度确实让我惊喜。

三、 功能更新：不仅是换了个壳

在重构界面的同时，我也把最新的算法逻辑塞了进去，新增了两个解决生产痛点的功能：

1. 限制零件种类数

追求极高利用率时，一根原料上切出 7-8 种零件是常态，但这会导致车间分拣极其痛苦。

• 解决：现在可以设定单根原料上的零件种类限制（例如限制为 3 种）。

• 价值：在保证省料的同时，大幅降低了施工难度。

2. 原料最少数量限制

如果仓库里有一批旧余料必须先消耗掉，以前的算法很难强制介入。

• 解决：新增“最少数量”列。

• 价值：强制算法优先消耗特定批次的库存，帮工厂科学清理仓库余料。

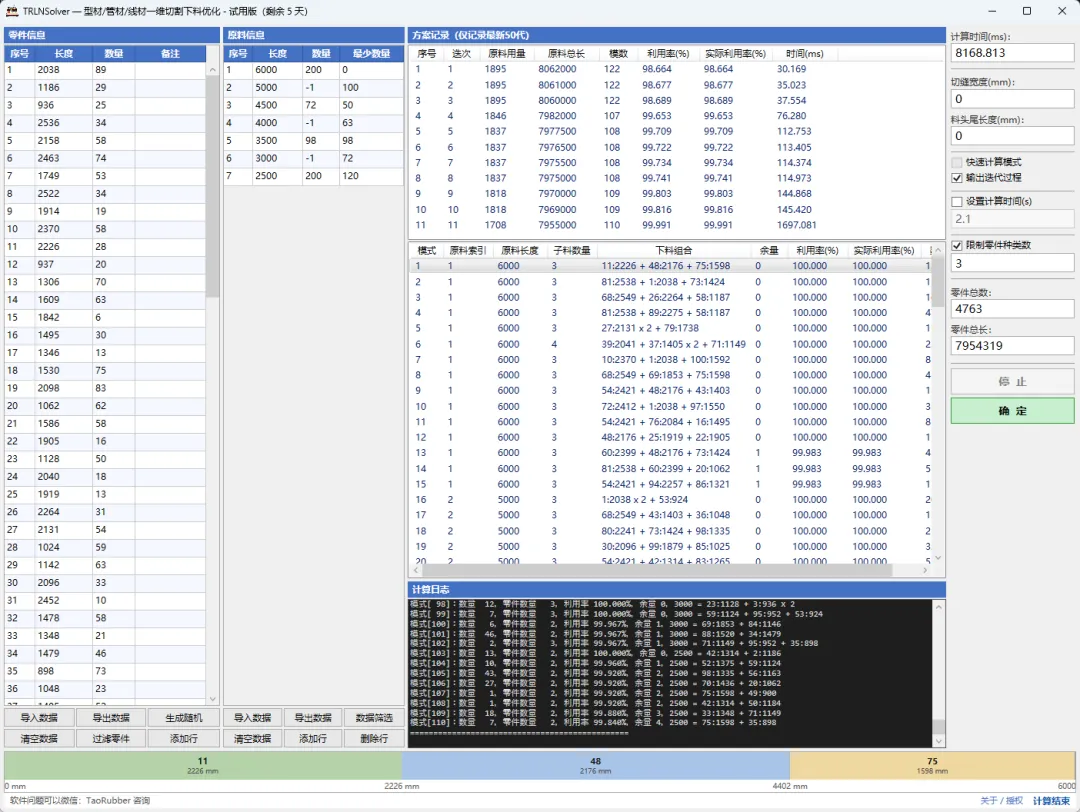

3. 可视化排版预览

利用 WPF 的矢量绘图优势，软件底部增加了彩色预览条。每一段零件的分布、余料的位置一目了然，工人直接看图下料即可。

四、 写在最后

这次尝试让我深切体会到，好的工具 = 硬核算法 + 优雅架构 + 趁手 UI。如果你还在为 MFC 的繁琐头疼，不妨也尝试一下“三层架构 + WPF”的路线。

软件已经打包好了，大家可以自行下载尝试。由于时间仓促，目前仅作学习和交流使用，欢迎大家给我提 Bug 或算法建议！
