西门子变频器常用功能参数的使用说明

一、常用功能参数的使用说明

1. 命令源和频率源参数说明

1）命令源和频率源的重要性

• 核心功能：命令源决定变频器启停方式，频率源决定电机转速快慢
• 参数关系：两者是变频器控制电机的两大核心参数，分别对应”是否转动”和”转多快”的问题
• 应用场景：变频器主要通过这两个参数实现电动机的启动/停止控制和转速调节

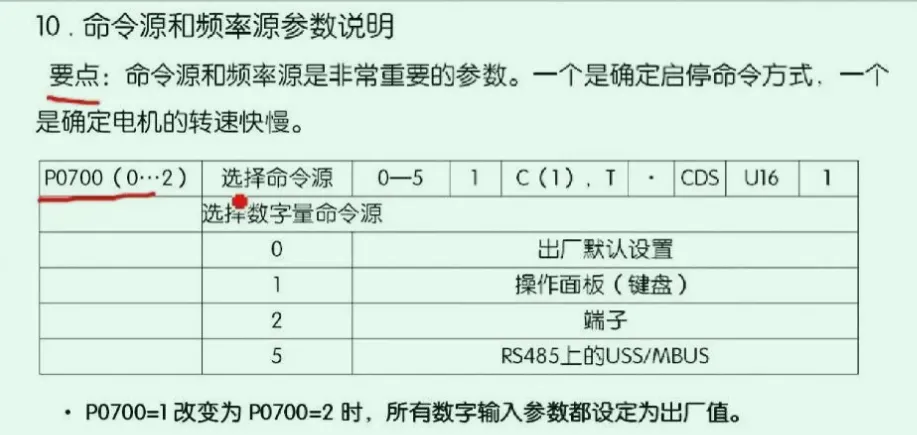

2）命令源参数P0700的设置方式

• 参数范围：P0700取值范围0-5，不同值对应不同控制方式
• 具体选项：
• 0：出厂默认设置（不起作用）
• 1：操作面板（键盘）控制
• 2：端子控制
• 5：RS485上的USS/MBUS通信控制
• 注意事项：当P0700从1改为2时，所有数字输入参数都会恢复为出厂值

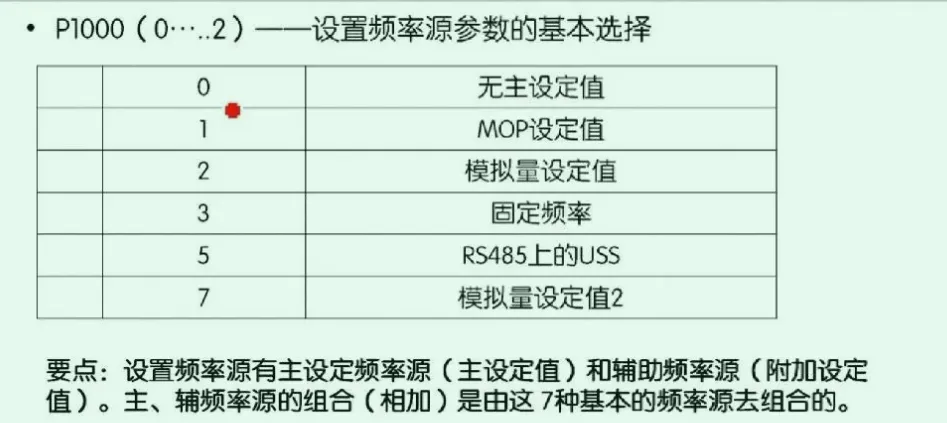

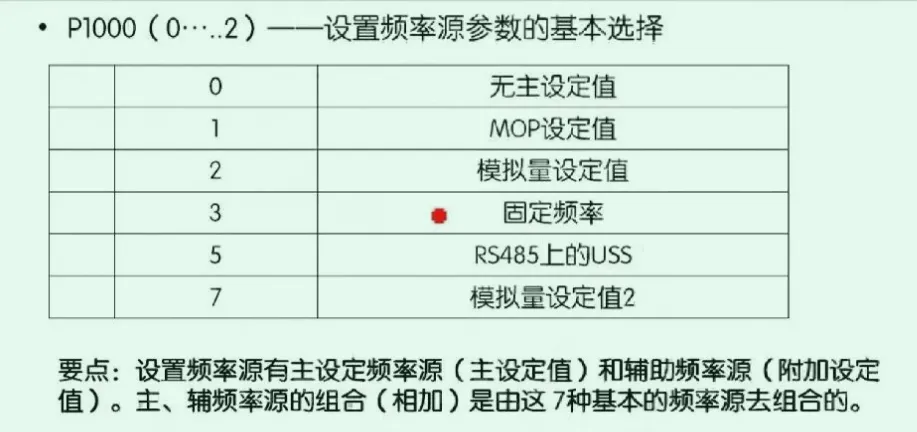

2. 设置频率源参数的基本选择

• 参数结构：P1000参数采用两位数组合，个位为主频率源，十位为辅助频率源
• 基础选项：
• 0：无主设定值
• 1：MOP设定值（通过UP/DOWN按键调节）
• 2：模拟量设定值（AI1输入）
• 3：固定频率（多段速）
• 5：RS485上的USS通信
• 7：模拟量设定值2（AI2输入）

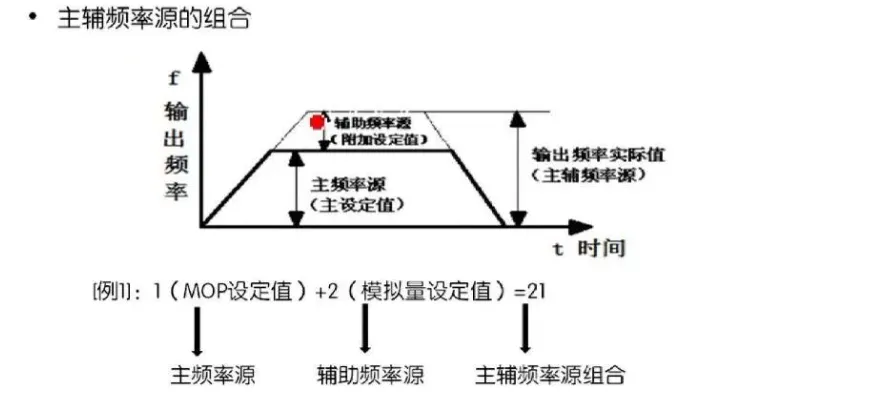

1）主辅频率源的组合

• 组合原理：输出频率=主频率源设定值+辅助频率源设定值（代数相加）
• 参数格式：个位数表示主频率源，十位数表示辅助频率源
• 组合优势：提供更灵活的频率控制方式，适应复杂工况需求
• 例题:主辅频率源组合计算示例


• 示例1：1(MOP)+2(模拟量)=21组合
     主频率源：MOP设定（个位1）
     辅助频率源：模拟量输入（十位2）
      实际输出：两者设定值相加
  示例2：7+7=77组合
     特殊效果：AI2输入值×2
     若AI2设30Hz，实际输出60Hz
  示例3：2+3=32组合

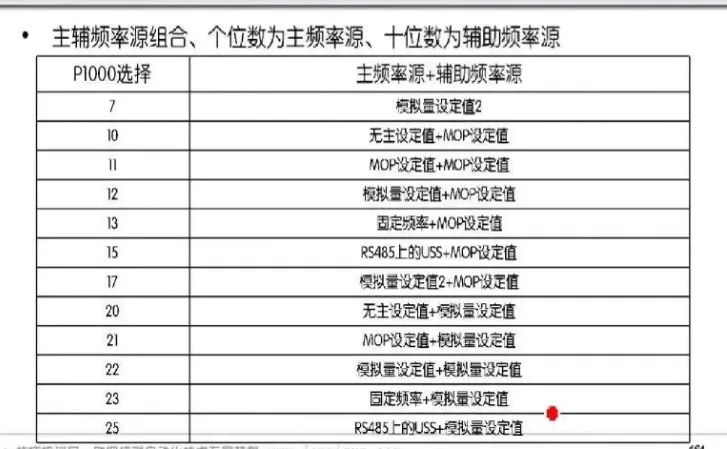

常见组合：

• 10：无主设定+MOP（纯MOP控制）
• 11：MOP+MOP（MOP值×2）
• 12：模拟量+MOP
• 13：固定频率+MOP
• 15：USS通信+MOP
• 20：无主设定+模拟量
• 21：MOP+模拟量
• 22：模拟量+模拟量（模拟量×2）
• 23：固定频率+模拟量

• 组合规律：十位数决定辅助源类型，个位数决定主源类型，输出为两者代数和

3. 端子启停主辅频率源组合

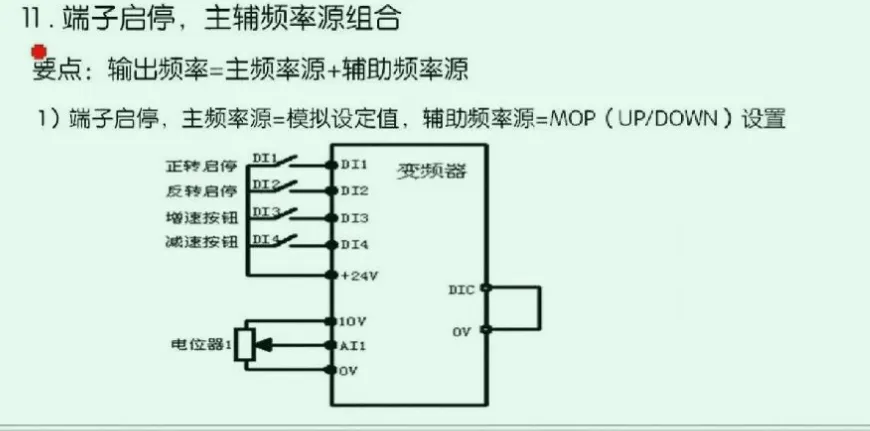

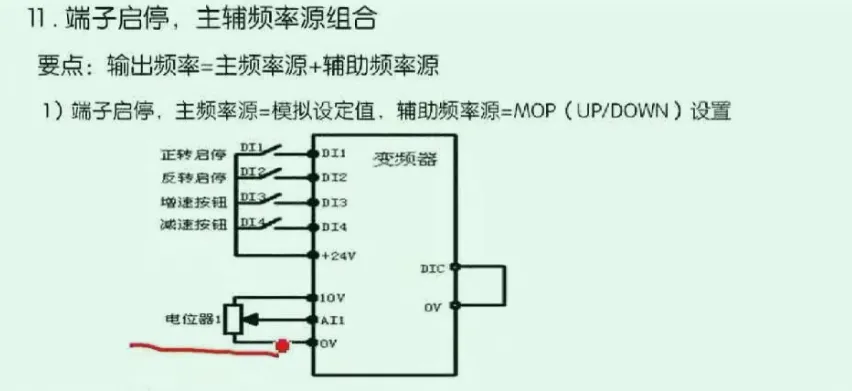

1）端子启停主频率源是模拟设定值辅助频率源是MOP设置

• 频率组合公式：输出频率=主频率源+辅助频率源
• 主频率源：采用模拟量设定值（电位器输入0−10V电压信号）
• 辅助频率源：采用MOP(UP/DOWN)设置
• 端子功能分配：
• DI1：正转启停
• DI2：反转启停
• DI3：增速(UP)按钮
• DI4：减速(DOWN)按钮
• AI1：主频率源模拟量输入端

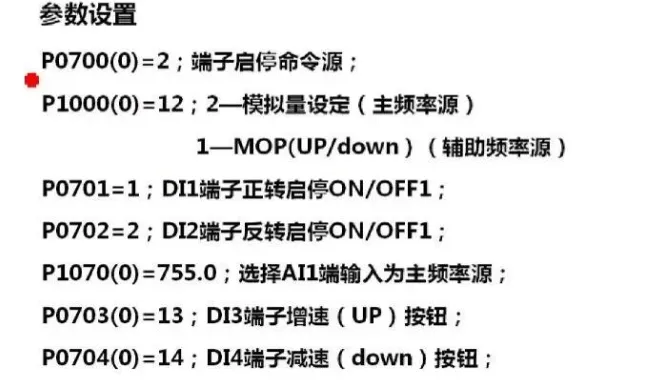

• 参数设置

• 启停命令源：

• P0700(0)=2：设置为端子启停命令源

• 频率源选择：

• P1000(0)=12：主频率源选择模拟量设定（个位数2），辅助频率源选择MOP(UP/DOWN)（十位数1）

• 端子功能参数：

       P0701=1：DI1设为正转启停

         P0702=2：DI2设为反转启停

         P0703(0)=13：DI3设为增速(UP)按钮

          P0704(0)=14：DI4设为减速(DOWN)按钮

模拟量输入选择：

        P1070(0)=755.0：选择AI1端作为主频率源输入

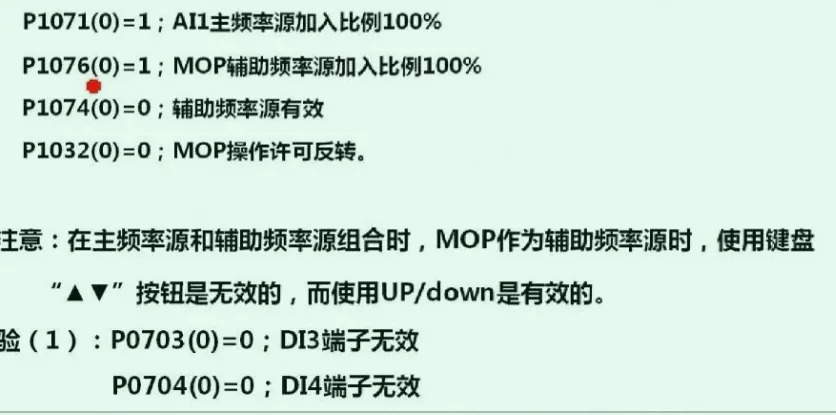

• 有效性控制：

• P1074(0)=0：辅助频率源有效（设为1则无效）

• 比例参数：

• P1071(0)=1：AI1主频率源加入比例100%（出厂默认值）

• P1076(0)=1：MOP辅助频率源加入比例100%（可调为50%-150%）

• 关键修正：
• 原P1023参数错误，正确应为P1032(0)=0：允许MOP操作反转（可设负频率）
• 实验过程
• 参数修改：

• P0703(0)=0：DI3端子无效

• P0704(0)=0：DI4端子无效

• 现象观察：
• 键盘”△▽”按钮调节无效（频率显示虚线）
• 电位器（主频率源）调节仍有效
• 实验步骤：
• 正转启动（DI1闭合）
• 调节电位器（主频率源）实现0-50Hz调速
• 配合DI3/DI4（辅助频率源）进行UP/DOWN微调

• 反转功能验证：
• 当频率降至0Hz后持续按住DI4，由于P1032=0设置，可进入负频率反转状态

• 若

  P1032=1则禁止反转，保持0Hz

• 正常操作验证
• 键盘操作无效验证
•

• 结论验证：
    辅助频率源必须通过端子按钮操作，键盘操作被系统锁定
