高通Camera软件架构介绍

一、整体架构总览（四层）

从上到下：App → Android Framework → CamX‑CHI（HAL3）→ 内核驱动 / 硬件。

1. 应用与 Framework 层

• 相机 App

  Android Camera2 API，下发CaptureRequest、接收CaptureResult。
• CameraService

  系统服务，负责多设备管理、请求分发、进程间通信（Binder）。

2. CamX‑CHI（HAL3，核心）

• CamX（通用层）

  标准化硬件抽象、流管理、调度、内存管理、中断处理，位于vendor/qcom/proprietary/camx。
• CHI（定制层）

  OEM 可定制，提供 Usecase/Feature/Node 扩展，位于vendor/qcom/proprietary/chi-cdk。

3. 内核驱动层（KMD/V4L2）

• KMD（Kernel Media Driver）

  高通自研，基于 V4L2/Media Controller，管理 Sensor/ISP/IPE/BPS 等硬件节点。
• CSID/ISP/BPS/IPE

  硬件接收、RAW 处理、 Bayer 并行、图像增强。

4. 硬件层

• Sensor

  MIPI‑CSI2，RAW 输出。
• ISP

  硬流水线(IFE/IPE/BPS)。
• 内存 / 编码

  DMA、JPEG/H.26x 硬编。

二、CamX 核心组件详解

2.1 核心模块（Core）

• HAL3 入口（camxhal3entry.cpp）

  实现camera3_device_ops，对接 Framework。
• Session Manager

  管理CameraSession，生命周期、请求队列、并发流调度。
• Pipeline Manager

  管理 Pipeline，XML 拓扑配置、链路创建 / 销毁、流绑定。
• Buffer Manager

  ION/DMA 零拷贝、缓冲队列、同步（ fences）、内存复用。
• Metadata Manager

  3A 参数、标定数据、Vendor Tag 管理。

2.2 组件模型（Usecase→Feature→Pipeline→Node→Port）

• Usecase

  场景（预览 / 拍照 / 录像 / 夜景 / 人像），XML 定义拓扑。
• Feature

  能力（HDR、EIS、美颜、AI），跨 Pipeline 组合。
• Pipeline

  数据流链路（Sensor→ISP→编码 / 预览）。
• Node

  最小执行单元（硬件 Node：Sensor/ISP；软件 Node：3A / 美颜）。
• Port/Link

  节点端口与连接，XML 定义数据流向。

2.3 硬件抽象层（CSL/HWL/SWL）

• CSL（Camera Service Layer）

  统一驱动接口，封装 V4L2/ioctl，控制 KMD 硬件节点。
• HWL（Hardware Layer）

  硬件 Node（Sensor/ISP/BPS/IPE），直接操作硬件。
• SWL（Software Layer）

  软件 Node（3A、降噪、美颜），CPU/GPU/NPU 执行。

三、CHI 定制扩展机制（核心差异化）

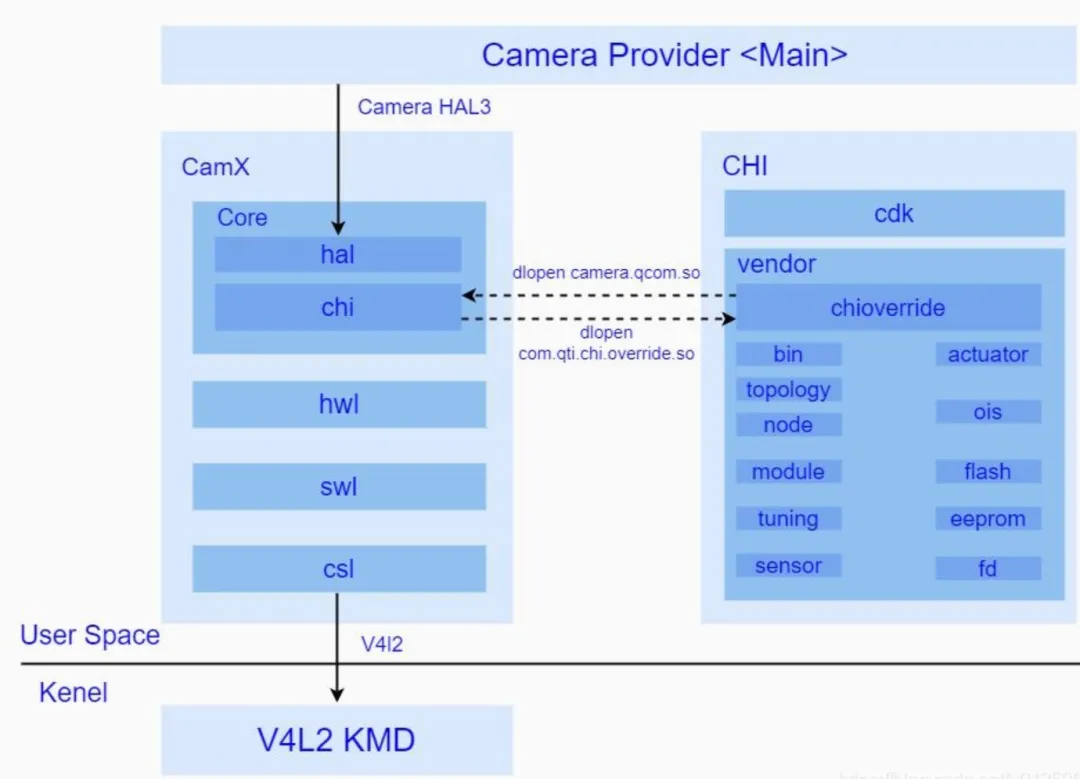

3.1 解耦设计：双向动态库加载

• CamX 加载 CHI：dlopen(com.qti.chi.override.so)，获取回调表。
• CHI 加载 CamX：反向dlopen(camera.qcom.so)，获取服务接口。
• 效果：无源码依赖、独立编译、热插拔，OEM 专注 CHI 开发。

3.2 三级扩展（Usecase/Feature/Node）

• Usecase 定制

  新增场景（如 “电影模式”），XML 定义 Pipeline 拓扑。
• Feature 定制

  新增能力（如 “AI 美颜”），组合多个 Node 实现。
• Node 定制

  新增算法节点（如 “超分”），接入 ISP/NPU，注册到 Pipeline。

3.3 配置驱动（XML）

• 路径：vendor/qcom/proprietary/chi-cdk/bin/topology/。
• 内容：Usecase 拓扑、Node 连接、Port 格式、调度优先级、依赖关系。
• 优势：无代码修改、动态配置、快速迭代。
