MCU软件架构分层设计

搞懂这张图，BOSS直聘上横着走！

这种架构的核心就是解耦：将底层硬件的差异性与上层业务的复杂性隔离开来，提高代码的可移植性、可维护性和可扩展性。

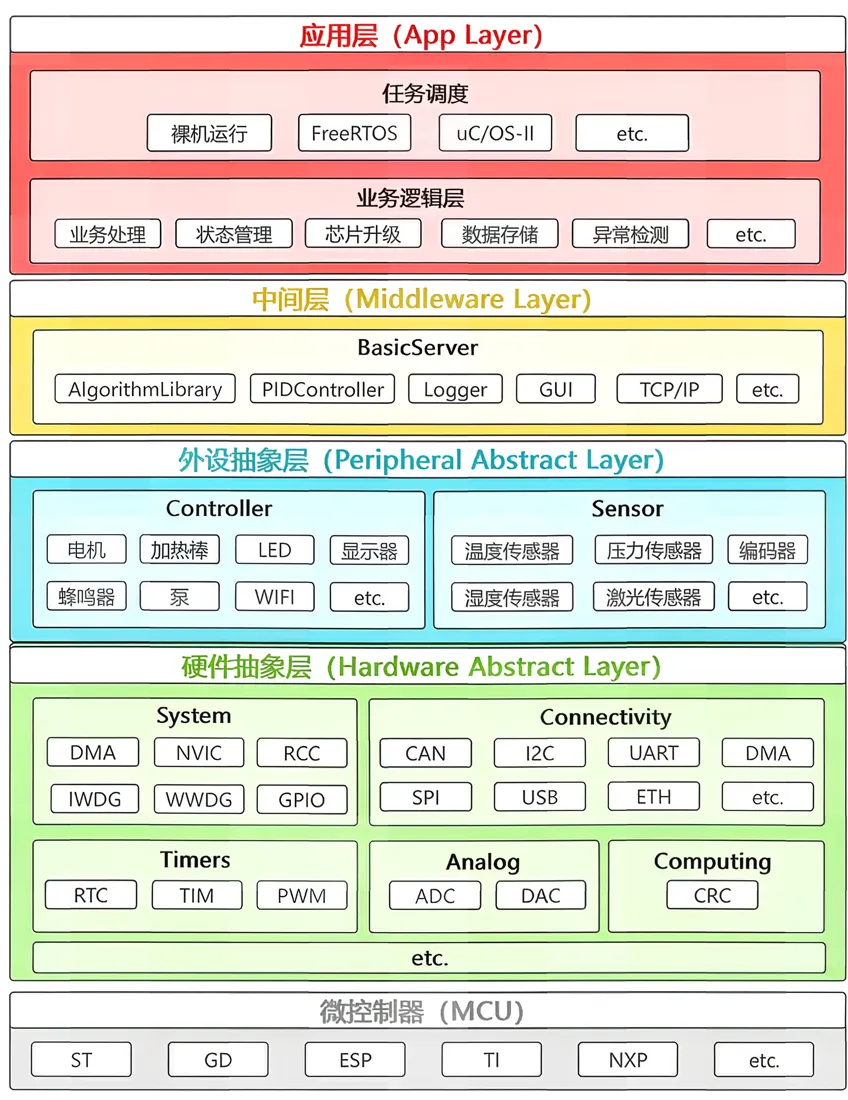

根据图片内容，我们可以从下往上逐层解析这个架构的设计逻辑：

这是最底层。

• 包含内容：ST（意法半导体）、GD（兆易创新）、ESP（乐鑫）、TI（德州仪器）、NXP（恩智浦）等不同厂商的芯片。

• 设计意义：这一层的存在提醒我们，软件架构必须能够屏蔽不同芯片之间的差异。无论底层换成 STM32 还是 ESP32，上层的业务逻辑 ideally （这个单词不懂的赶紧去查字典）不需要修改。

这一层直接操作硬件寄存器。

• System（系统级）：DMA（直接存储器访问）、NVIC（中断控制）、RCC（时钟配置）、看门狗（IWDG/WWDG）、GPIO 等。这些是 MCU 运行的基础环境。

• Connectivity（通信接口）：CAN、I2C、UART、SPI、USB、ETH 等。这一层负责定义数据如何传输，但不关心传输的内容是什么。

• Timers（定时器）：RTC（实时时钟）、TIM（通用定时器）、PWM（脉宽调制）。用于时间基准和波形生成。

• Analog（模拟量）：ADC（模数转换）、DAC（数模转换）。

• Computing（计算单元）：CRC（循环冗余校验）。用于硬件加速的数据校验，这个新手基本不会用到。

• 核心作用：屏蔽硬件细节。例如，它提供 HAL_UART_Send() 函数，上层只需要调用这个函数发数据，而不需要去查阅几百页的手册去配置 UART 的控制寄存器。

这一层是对 HAL 的进一步封装，它将“通信接口”转化为具体的“设备对象”。

• Controller（执行器/控制器）：电机、加热棒、LED、显示器、蜂鸣器、泵、WIFI 模块等。

• 例子：HAL 层只负责控制 GPIO 输出高低电平或 PWM 波；而 PAL 层的“电机”模块则负责将这些信号组合成“启动”、“停止”、“调速”等具体动作。

• Sensor（传感器）：温度、压力、编码器、湿度、激光传感器等。

• 例子：HAL 层只负责读取 ADC 的原始数值（如 0-4095）；而 PAL 层的“温度传感器”模块则负责将 ADC 值通过公式转换为具体的摄氏度（℃），并处理滤波算法。

• 核心作用：面向对象化。这一层让代码看起来像是在操作真实的物理设备，而不是在操作寄存器。如果更换了同功能的传感器型号，只需修改这一层，上层业务无需感知。

这一层提供了跨平台的、通用的软件组件，它们不依赖于具体的业务，但为业务提供支持。

• BasicServer / AlgorithmLibrary：基础算法库（如数学运算、信号处理）。

• PIDController：经典的闭环控制算法，用于电机控制或温控。

• Logger：日志记录系统，用于调试和追踪运行状态。

• GUI：图形用户界面库，负责屏幕显示逻辑。

• TCP/IP：网络协议栈，处理复杂的网络通信。

• 核心作用：复用性。这些模块通常是通用的，可以在不同的项目中直接拿来使用，避免重复造轮子。

这是软件的顶层，直接对应产品的功能需求。

• 任务调度：

• 裸机运行：基于时间片轮询或前后台系统（超级大循环）。

• RTOS (FreeRTOS, uC/OS-II)：引入实时操作系统，进行多任务管理、信号量同步、消息队列通信。

• 业务逻辑层：

• 业务处理：具体的产品功能实现（如“当温度超过30度且有人靠近时开启风扇”）。

• 状态管理：通常使用状态机（FSM）来管理设备的运行模式（待机、运行、故障、升级中）。

• 芯片升级 (OTA)：利用底层的 Flash 读写能力实现远程固件更新。

• 数据存储：管理配置参数、历史记录等。

• 异常检测：监控系统健康，处理报错。

• 核心作用：实现价值。这一层只关注“做什么”，完全不关心“怎么做”（底层是如何驱动电机的，网络是如何发包的，都由下层处理）。

1. 高内聚，低耦合：每一层只做自己该做的事。修改 LED 的驱动引脚（HAL层变动），不会影响到“报警逻辑”（App层）。

2. 易于移植：如果要把代码从 STM32 迁移到 ESP32，你只需要重写 HAL 层 和部分 PAL 层，中间层 和 应用层 的代码几乎可以原封不动地复用。

3. 并行开发：硬件工程师调试好 HAL 层后，软件工程师就可以利用桩代码（Mock）在 PAL 层之上先行开发业务逻辑，无需等待硬件完全就绪。

4. 代码清晰：新人接手项目时，可以根据层级快速定位问题。如果是通信不通查 HAL/PAL，如果是逻辑错误查 App 层。
