终于有人给TikZ做了所见即所得编辑器

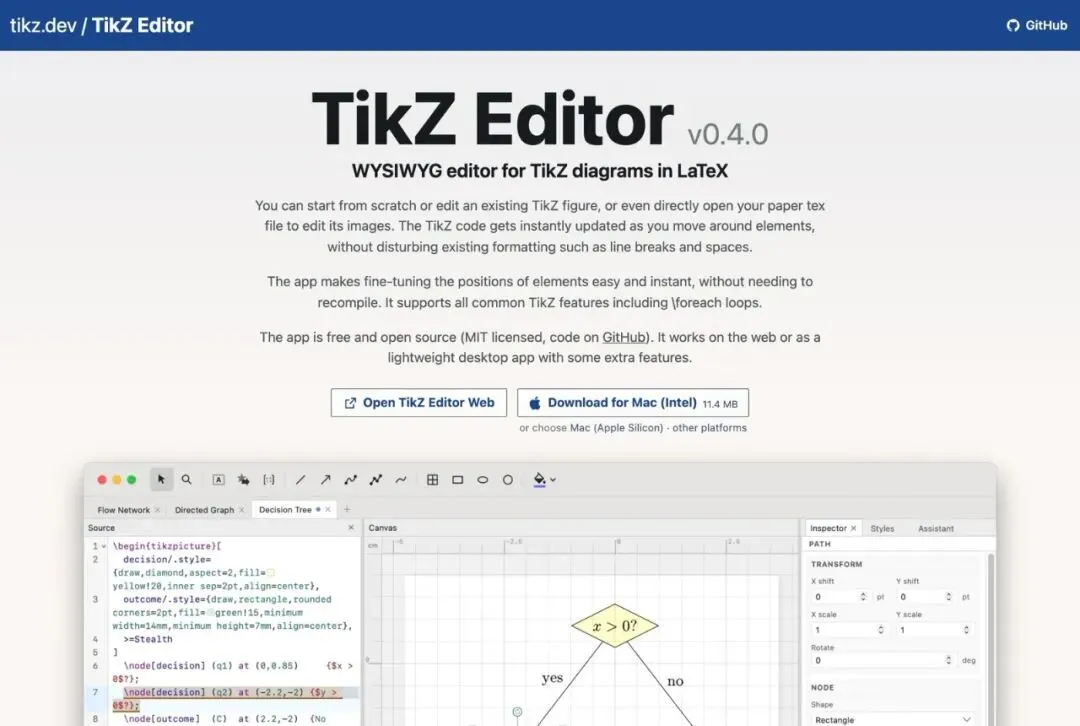

TikZ Editor v0.4.0：左边源码、右边图形实时同步（tikz.dev/editor）

用LaTeX画过图的人，都被TikZ折磨过。

我说的不是写公式，那其实还好。我说的是画图——一个箭头从A指到B，一个状态机，一棵树，一张流程图。在LaTeX的世界里，画这些东西的事实标准叫TikZ。它强、它漂亮、它排版精度高到变态，导出来的线条和你正文里的字体严丝合缝。代价是：你得用写代码的方式去画图。

什么意思？你想画一个圆，得写\draw circle；想让它挪到右上角一点，你不能拿鼠标拖，得回去把坐标从(2,1)改成(2.3,1.2)，然后重新编译，等它跑完，看一眼，发现还是不对，再改，再编译。一张稍微复杂点的图，光是对坐标就能耗掉你一下午。我见过有人为了一个节点的位置反复编译几十次。这不是画图，这是和编译器谈判。

所以这么多年，TikZ一直缺一样东西：一个能让你拖着画、它自动生成代码的所见即所得（WYSIWYG）编辑器。听起来是个再朴素不过的需求，但它一直没出现。

这次上HN首页的，就是这么个东西

6月这两天，Hacker News上一个叫TikZ Editor的Show HN冲到了前面，260多个赞，五十多条讨论，作者是Dominik Peters。地址在tikz.dev/editor，打开浏览器就能用，也有给macOS、Windows、Linux的桌面版，多几个本地文件和剪贴板的功能。

它做的事，一句话说清：左边是你的TikZ源码，右边是渲染出来的图，两边实时双向同步。你在右边用鼠标拖一个节点、拉一条线、改个大小，左边的代码立刻跟着变；你在左边敲代码，右边的图也立刻更新。不用等编译，挪一下就是一下。它内置二十多种图形、贝塞尔曲线、手绘路径，支持矩阵、foreach循环这些TikZ的常用花样，能导出SVG、PDF、PNG，也能从SVG、IPE、PPTX反向导入。MIT协议，开源免费，代码挂在GitHub上。

说实话，光是”打开就能用、不用配LaTeX环境”这一条，对很多人就够了。

过去要画一张TikZ图，得对着代码反复调坐标。图：KK IN HK／CC BY-SA 4.0

为什么以前没人做出来

不是没人想做。TikZiT这类工具早就有，但它们大多只能从零画，你拿不进自己手写的旧代码——你那些攒了好几年的TikZ图，到它面前等于白纸。真正的拦路虎在于：要双向同步，编辑器就得能”读懂”你写的TikZ代码，把它解析成一个个可以拖动的图形。

而解析TeX代码，是出了名的难。TeX本质上是个图灵完备的宏语言，语法灵活到没边，同一个图能有一百种写法。作者自己在HN上说得很直白：以前几乎没有真正的TikZ所见即所得编辑器，很大原因就是解析TeX太痛苦，是那种”没有哪个正常人愿意手写”的活儿。他坦言，是这两年LLM编码代理（coding agent）成熟了，才让啃下这块硬骨头变得现实——靠AI去暴力穷举各种语法情况。这点挺有意思：一个看着很”传统”的开发者工具，背后是AI改变了”什么值得做”的边界。

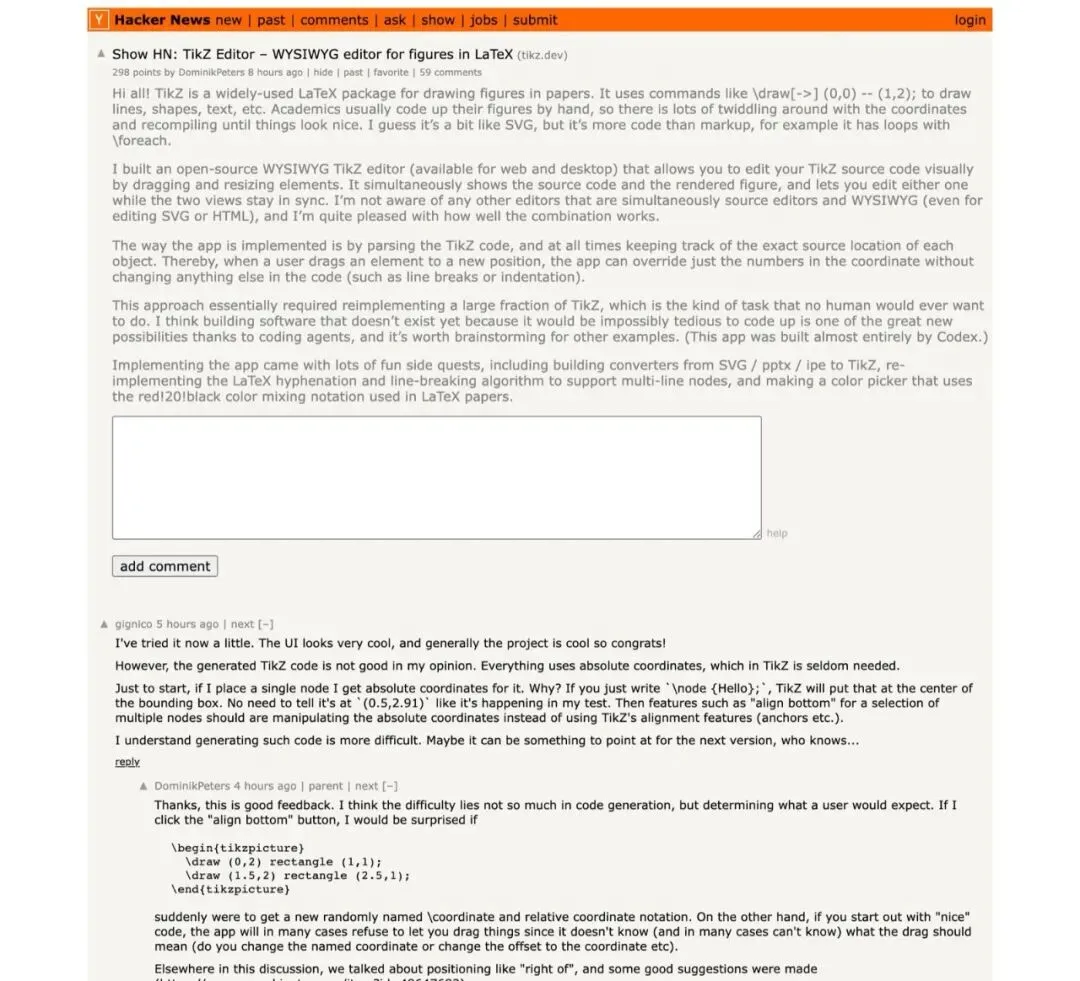

这个项目冲上HN首页，评论区也吵开了

HN上老用户怎么看

评论区整体是叫好的。有人说”真的真的很棒”，有人说”上大学那会儿要有这个就好了”。但真正被反复点名的杀手锏，是那句很戳人的话：能去碰你那些陈年TikZ代码，”而不至于把源码搅成一坨一看就是机器生成的浆糊”。这是老用户的痛点——以前一旦用可视化工具改图，原来的代码格式、缩进、注释全废了，再也看不下去。这个编辑器号称改动时不动你原有的换行和空格，只改该改的地方。

当然也有争议，而且很专业。有人挑刺说它生成的是绝对坐标，可在TikZ里大家更习惯用相对定位、用锚点（anchor），(2,1)这种硬坐标其实”很少需要”。这是手写党的洁癖，但也确实是道理——绝对坐标的图，后期一改全乱。作者承认这是取舍，他的回应是：至少你做简单编辑时，它不会平白给你冒出一个随机命名的新坐标来恶心你。还有人提了一串需求：节点像draw.io那样吸附、圆周上均匀排布、支持pgfplots和Typst那边的Cetz。官方文档也老实写了边界：decorations、graphs、plots只是部分支持，let这类高级写法还没做。

我怎么看

我不觉得这东西会让硬核TikZ用户扔掉编辑器。真要画极致精细、要复用、要参数化的图，手写代码依然最干净，绝对坐标那条批评就是明证。

但它解决的是另一拨人的问题——那些需要TikZ的质感、却不想为一张图付出”学一门语言”代价的人。写论文的研究生，做幻灯片的老师，偶尔要画张图的工程师。对他们来说，能拖、能即时看到、还不把代码搞脏，就是质变。它不是要取代手写，而是把入场的门槛从”先会写代码”降到了”打开浏览器拖一下”。

至于免费、MIT开源、不绑账号、本地能跑——在如今什么工具都想拉你订阅的年头，这几条朴素的好，反而最让我有好感。这种工具，我愿意它存在。

资料来源：TikZ Editor官网（tikz.dev/editor）、GitHub仓库DominikPeters/tikz-editor、Hacker News讨论帖（item id 48645437）。功能与支持范围以项目最新文档为准。

你画图是手写TikZ党，还是早就投奔draw.io了？说说你的看法。
