引言

在竞争日益激烈的学术界，高质量的科学插图和精良的论文排版已成为 SCI 论文发表的关键要素。它们不仅是数据和概念的视觉载体，更是研究严谨性与专业性的体现。本攻略旨在深入探讨 SCI 论文排版设计的核心理论，并提供一套高效的多软件协同工作流，帮助科研工作者从根本上提升图表的视觉冲击力与信息传达效率，从而增加论文被顶刊接收的可能性。

一、核心设计理论：提升图表影响力的基石

优秀的科研插图并非仅仅是数据的堆砌，而是深谙设计心理学与信息传达原则的产物。理解以下核心理论，将为您的绘图实践提供坚实的理论基础。

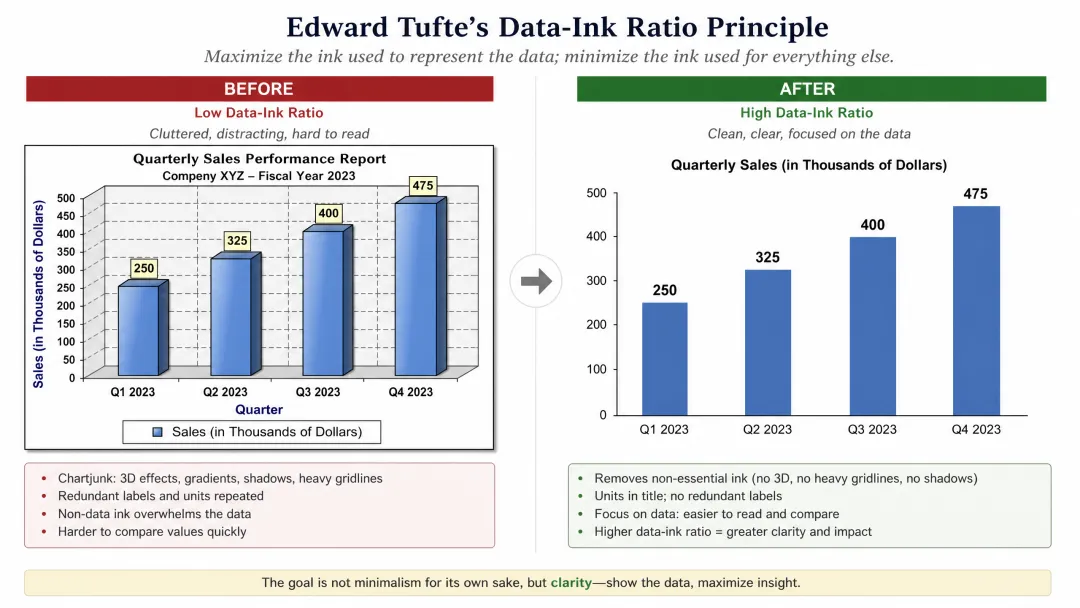

1. 数据-墨水比（Data-Ink Ratio）：极简主义的科学表达

由著名信息设计大师 Edward Tufte 提出的“数据-墨水比”（Data-Ink Ratio）原则，强调在图表中最大化用于呈现数据的墨水，同时最小化非数据墨水（如冗余的边框、背景、网格线等）[1]。其核心思想是：“擦除非数据墨水，擦除冗余数据墨水，并修改和编辑数据墨水。” [1]

高数据-墨水比的图表能够更清晰、更直接地传达信息，减少读者的认知负担，使数据本身成为视觉焦点。这不仅提升了图表的美观度，更增强了其科学表达的效率。

•实践要点：

◦去除不必要的边框和背景：让数据图融入页面，而非被框架束缚。

◦简化网格线：仅保留必要的参考线，或使用更细、更浅的颜色。

◦精简坐标轴：只显示数据范围内的刻度线，避免过长的轴线。

◦避免3D效果和阴影：除非3D信息本身是数据的一部分，否则应避免使用，以防分散注意力。

2. 视觉层级（Visual Hierarchy）：引导读者的目光

视觉层级是指通过设计元素的排列，使读者能够立即识别页面上信息的重要性顺序 [2]。在科研插图中，良好的视觉层级能够有效引导读者的目光，使其首先关注最关键的信息，然后逐步深入细节。这对于多面板图（Multi-panel figures）尤为重要。

•实践要点：

◦大小：重要的元素（如标题、关键数据点）应比次要元素更大 [3]。

◦颜色与对比度：使用鲜明或饱和的颜色突出重点，而用柔和的颜色处理背景信息。高对比度能使元素更突出 [3]。

◦对齐与间距：整齐的对齐和合理的间距能创建秩序感，帮助读者理解信息分组。打破常规的对齐方式可以突出特定元素 [2]。

◦字体：通过字体大小、粗细和样式（如粗体）来区分信息的重要性。

◦负空间（留白）：适当的留白能减少视觉混乱，使焦点更集中 [2]。

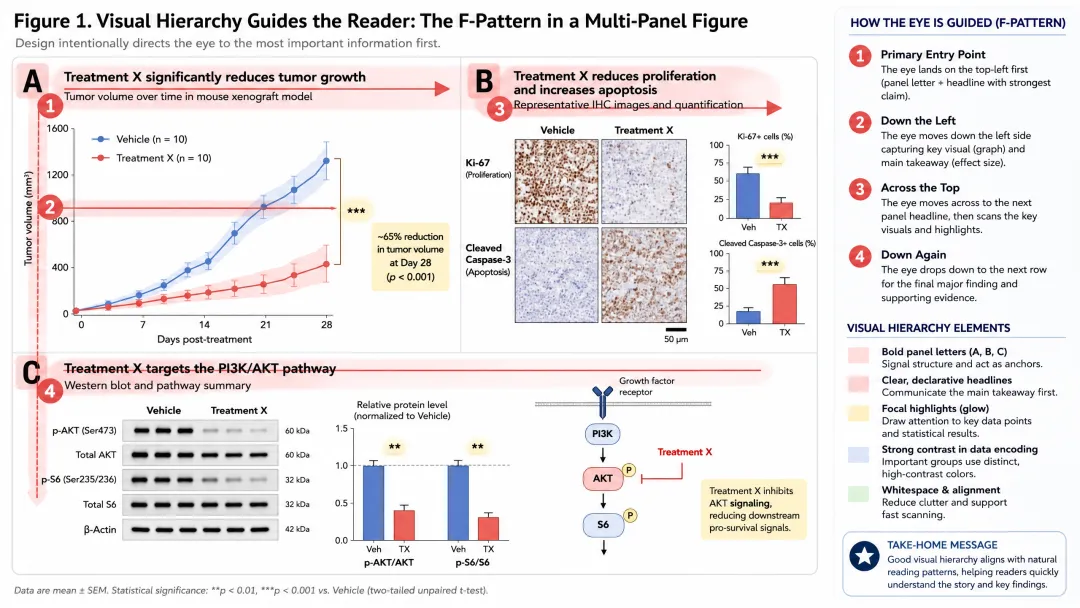

◦阅读模式：考虑西方读者的“F型阅读模式”（从左上角开始，横向扫视，然后向下，再次横向扫视），将最重要信息放置在F型路径上 [2]。

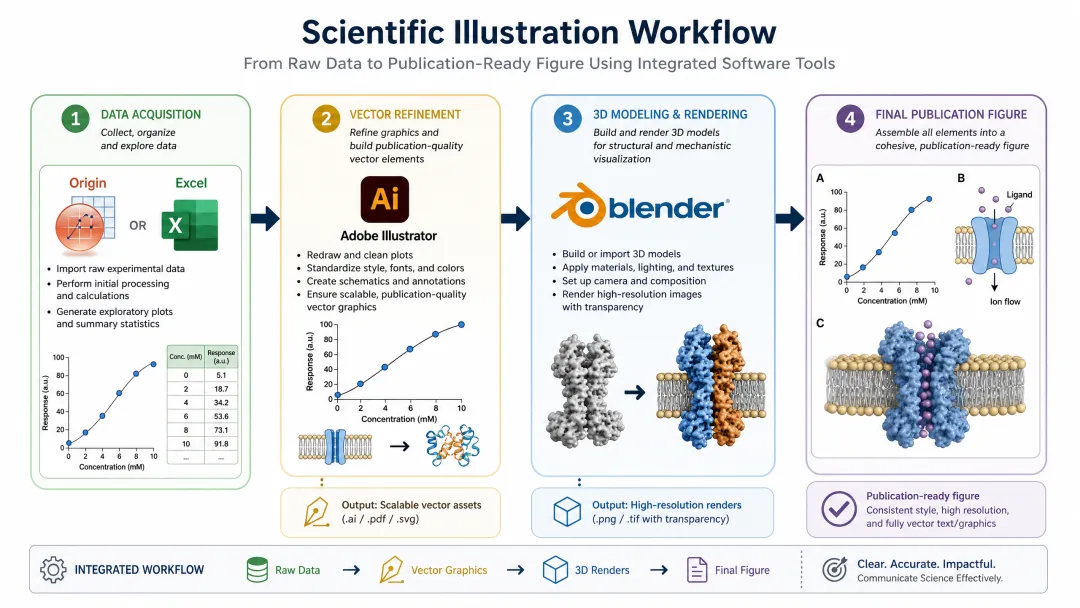

二、多软件协同工作流：打造高效且专业的绘图链路

单一软件往往难以满足 SCI 论文绘图的所有需求。构建一个高效的多软件协同工作流，能够充分发挥各软件的优势，实现从数据处理到最终渲染的无缝衔接。

1. 数据获取与初步可视化（Origin/Excel/Python）

•Origin/GraphPad Prism：适用于绘制各类2D科学图表，如散点图、柱状图、折线图等。其强大的数据分析和曲线拟合功能是科研绘图的基础。建议在此阶段完成数据的初步可视化，并导出为矢量格式（如 .eps, .pdf）。

•Excel/Python (Matplotlib/Seaborn)：对于大量数据处理和复杂统计图，Excel或Python脚本（配合Matplotlib、Seaborn等库）能提供更灵活的控制和自动化能力。Python尤其适合生成高度定制化的图表。

2. 矢量图形精修与排版（Adobe Illustrator）

Adobe Illustrator (AI) 是科研绘图工作流的核心。它能够导入其他软件生成的矢量图，并进行无损编辑和精细排版。

•导入与编辑：将 Origin 等导出的 .eps 或 .pdf 文件导入 AI。通过“取消编组”和“拼合透明度”等操作，对图表元素进行独立编辑，如调整线条粗细、颜色、字体、删除冗余元素等 [4]。

•多面板图组合：在 AI 中将多个子图组合成一个完整的 Figure。利用 AI 的对齐、分布工具和图层管理功能，确保各面板之间间距一致、标签统一。

•添加示意图与标注：使用 AI 的绘图工具绘制示意图、通路图，并添加专业的文字标注、箭头、比例尺等。

3. 3D建模与高级渲染（Blender）

对于需要展示复杂结构、分子机制或微观世界的论文，3D建模和渲染能够提供无与伦比的视觉效果。Blender 作为一款免费开源的专业3D软件，在科研领域越来越受欢迎。

•建模：根据实验数据或理论模型，在 Blender 中构建细胞器、分子结构、材料晶格等3D模型。

•材质与纹理：为模型赋予逼真的材质和纹理，如半透明、金属光泽、粗糙度等，以增强真实感。

•灯光与相机：设置合适的灯光环境和相机视角，突出模型的关键特征。

•渲染：将3D场景渲染成高分辨率的图像（如 .png, .tiff），并可导出带有透明背景的图像，方便在 AI 中与其他元素合成。

4. 最终整合与导出（Adobe Illustrator）

在 AI 中整合所有元素，包括数据图、示意图、3D渲染图和文字标注。进行最终的排版调整，确保符合期刊的各项要求（如 DPI、颜色模式、字体等），然后导出为最终的投稿文件。

三、高级技巧与注意事项

1. 字体与字号的统一性

•无衬线字体：优先使用 Arial 或 Helvetica 等无衬线字体，它们在小字号下依然清晰可读 [1]。

•全局一致：确保整个论文中所有图表的字体和字号保持一致。面板标签（A, B, C）通常比坐标轴标签略大且加粗。

•最终尺寸可读性：在导出前，将图表缩放到期刊要求的最终印刷尺寸，检查所有文字是否清晰可读。

2. 色彩的科学性与色盲友好

•科学配色：选择能够准确反映数据含义的颜色，避免使用过于鲜艳或分散注意力的颜色。

•色盲友好：避免使用红绿组合进行对比，因为这对于红绿色盲读者难以区分。推荐使用蓝橙、紫黄或蓝橙灰等色盲友好型配色方案 [1]。

•颜色模式：通常建议使用 RGB 模式进行绘图和投稿，除非期刊明确要求 CMYK。出版商会在印刷前进行转换 [4]。

3. 分辨率与文件格式

•矢量图优先：尽可能使用矢量图（.eps, .pdf, .ai），它们具有无限缩放不失真的优势。

•位图分辨率：对于照片、显微图等位图，确保其分辨率达到期刊要求（通常照片 300 DPI，线条图 600-1200 DPI）[1]。

•无损压缩：导出 TIFF 格式时，选择 LZW 无损压缩，以保证图像质量。

•源文件保留：始终保留所有绘图的源文件（如 .ai, .blend, Origin 项目文件），以备期刊要求修改或提供原始数据。

4. 版面布局与视觉平衡

•网格系统：在 AI 中设置网格和参考线，帮助精确对齐和布局。

•视觉平衡：确保图表整体视觉平衡，避免某一区域过于拥挤或空旷。利用对称或非对称平衡来创造动态或稳定的视觉效果 [3]。

•图注与图例：图注应简洁明了，包含所有必要信息。图例应清晰易懂，避免遮挡数据。

总结

SCI 论文的排版设计与绘图不再是简单的技术操作，而是融合了设计理论、软件技能和信息传达策略的综合性工作。通过深入理解数据-墨水比和视觉层级等核心设计原则，并熟练运用 Adobe Illustrator、Blender 等软件构建高效协同工作流，科研工作者将能够创作出既科学严谨又视觉震撼的图表，从而显著提升论文的质量和影响力。投入时间和精力精进绘图技能，无疑是对科研成果最好的呈现与尊重。

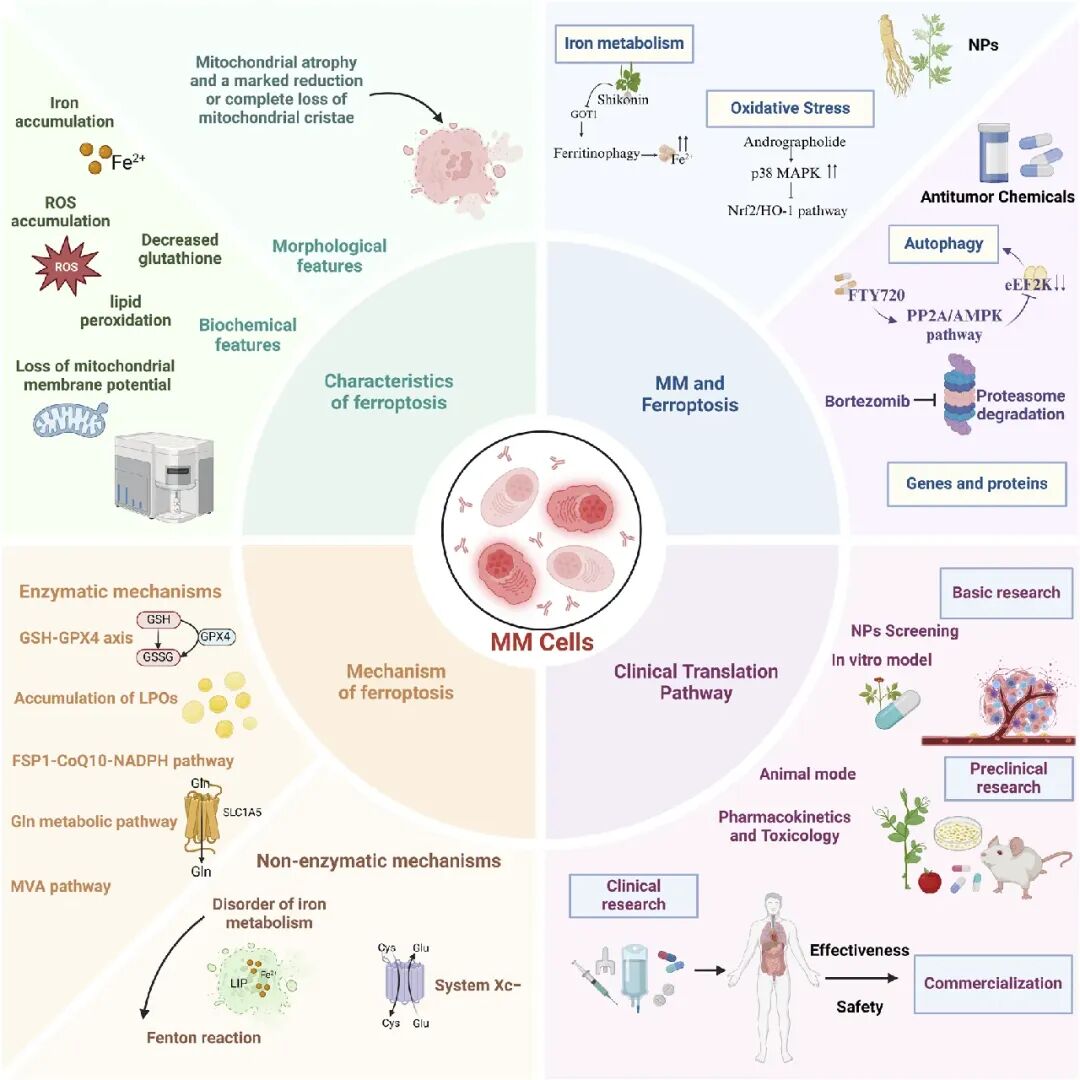

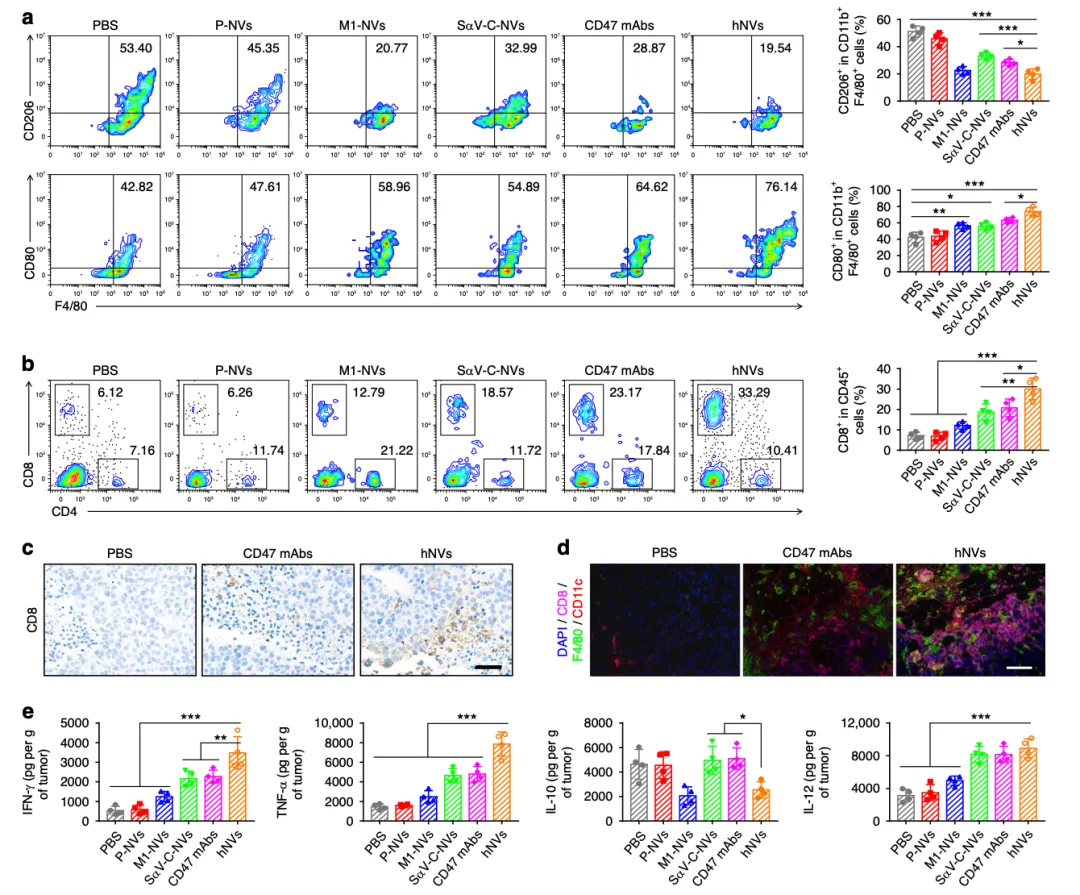

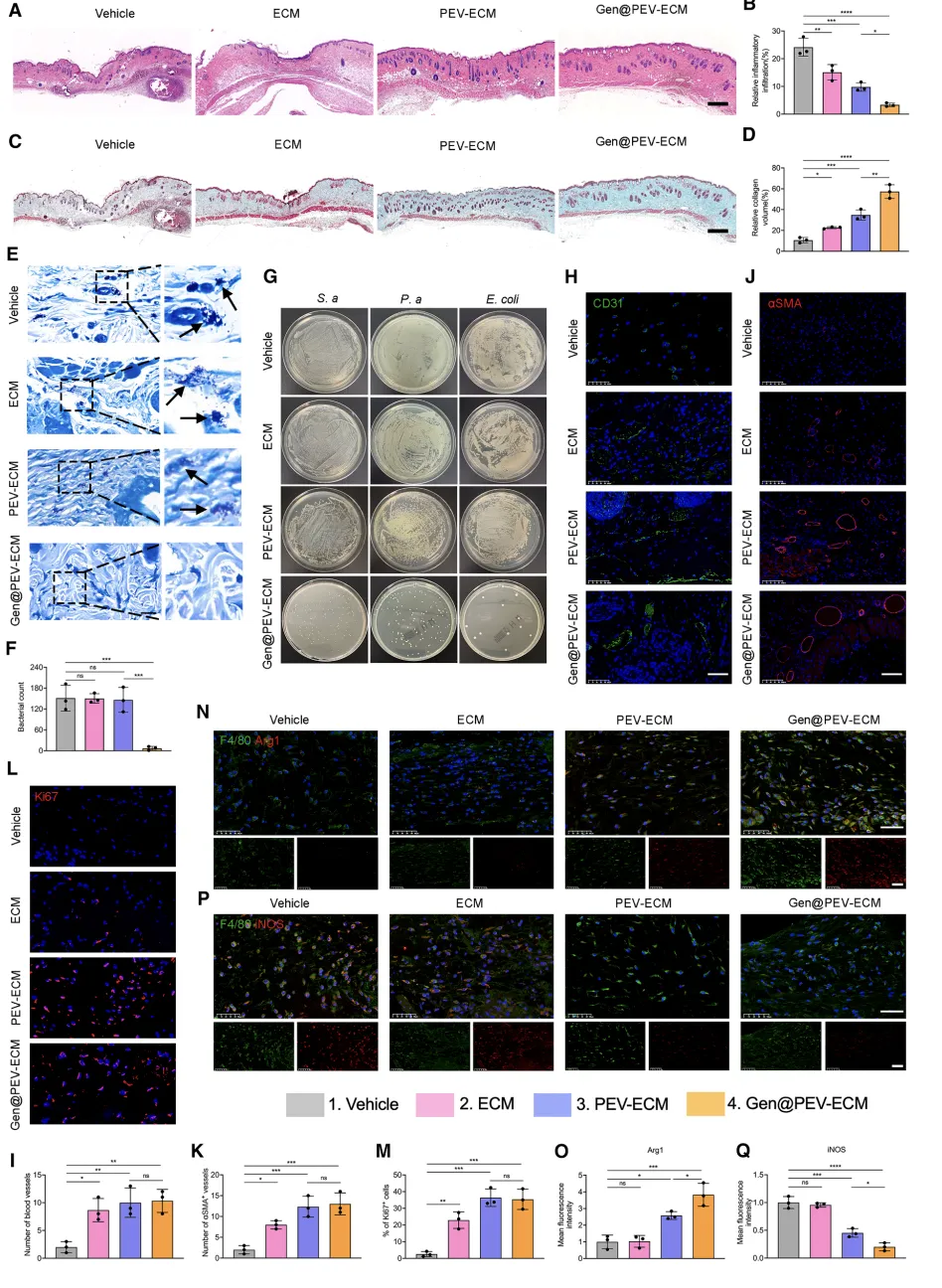

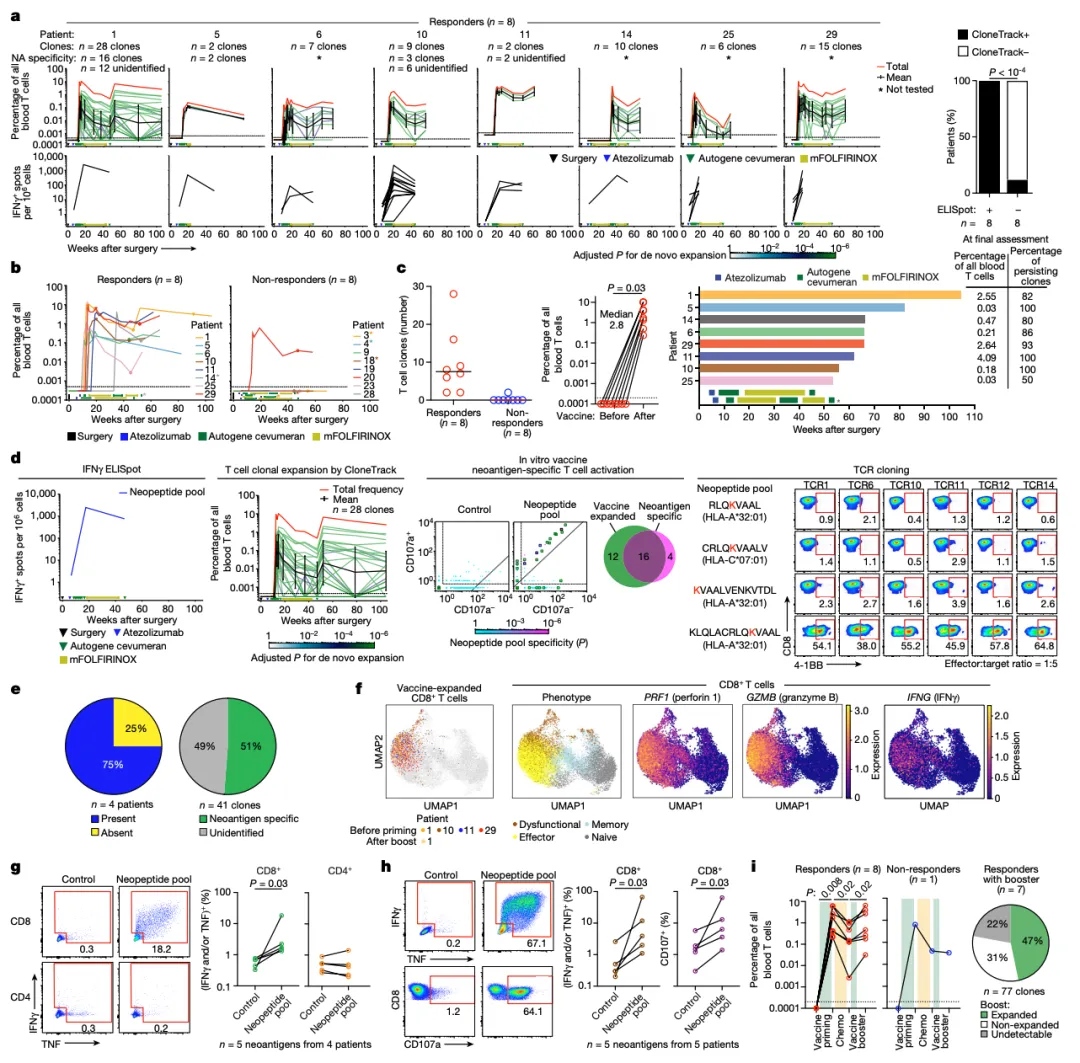

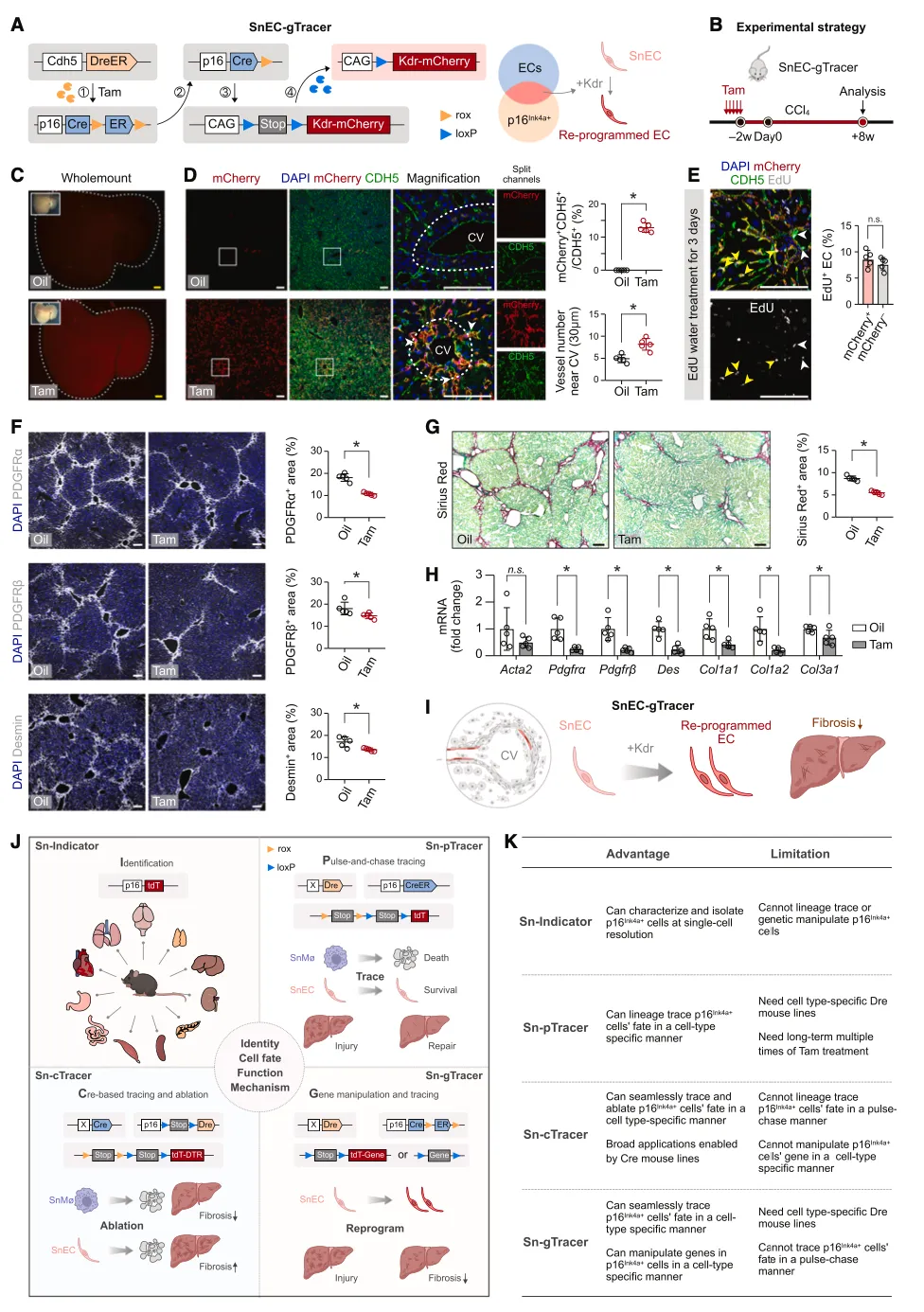

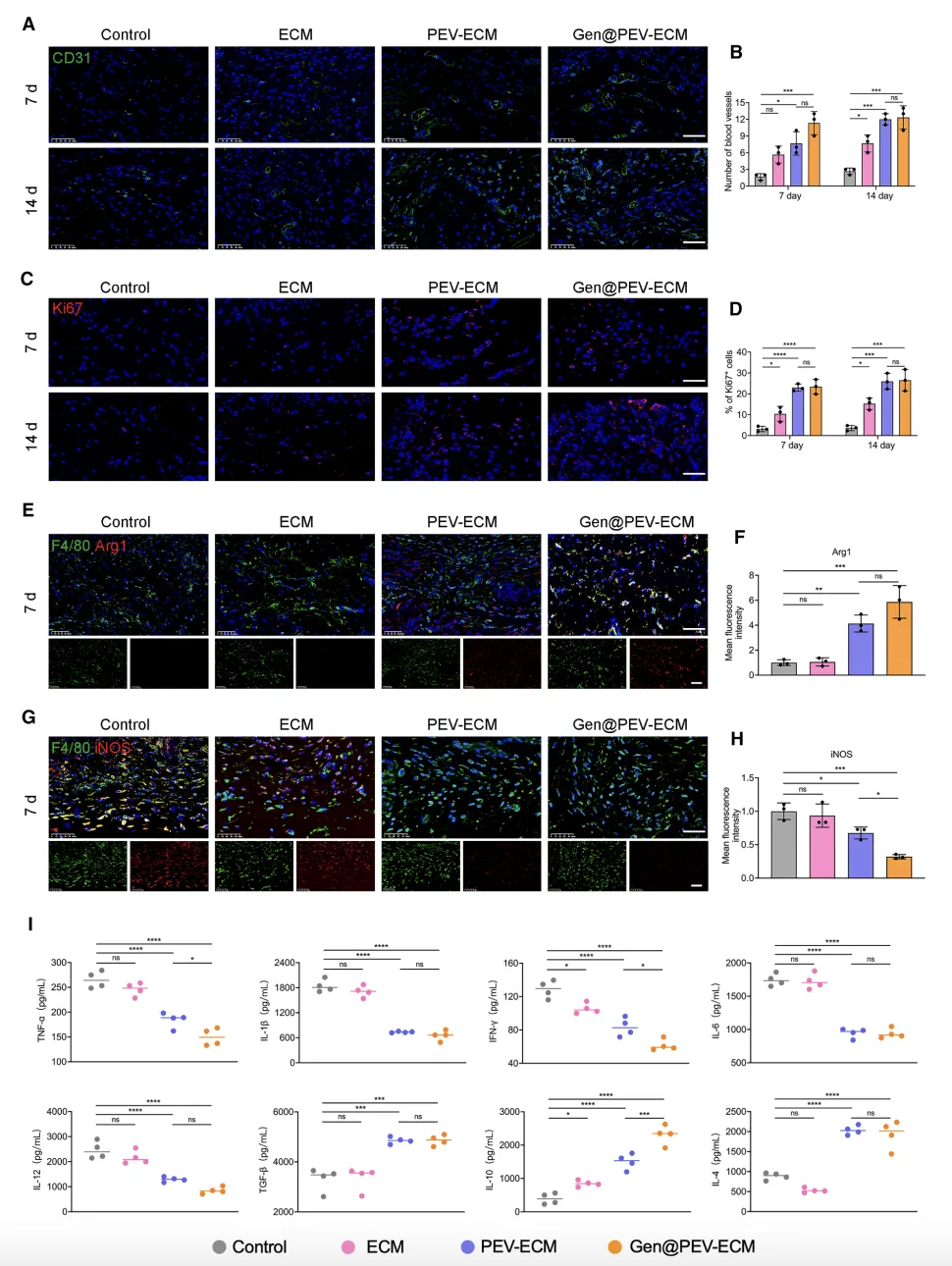

近期绘图作品和sci排版设计已接收作品展示：

参考文献

[1] SciDraw AI. Nature、Science、Cell 图片要求：尺寸、DPI、字体、格式.https://sci-draw.com/zh/blog/nature-science-figure-requirements[2] Interaction Design Foundation. What is Visual Hierarchy?https://ixdf.org/literature/topics/visual-hierarchy[3] Nielsen Norman Group. 5 Principles of Visual Design in UX.https://www.nngroup.com/articles/principles-visual-design/[4] 科学指南针. Adobe illustrator 科研绘图实例.https://www.shiyanjia.com/knowledge-articleinfo-1285.html
