【CAD插件】均值法合并线元

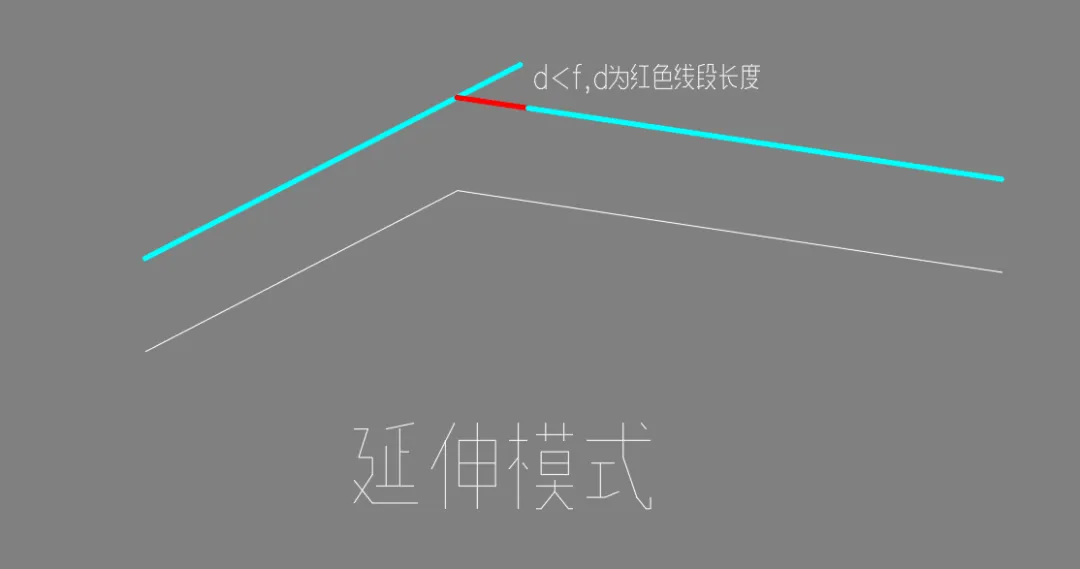

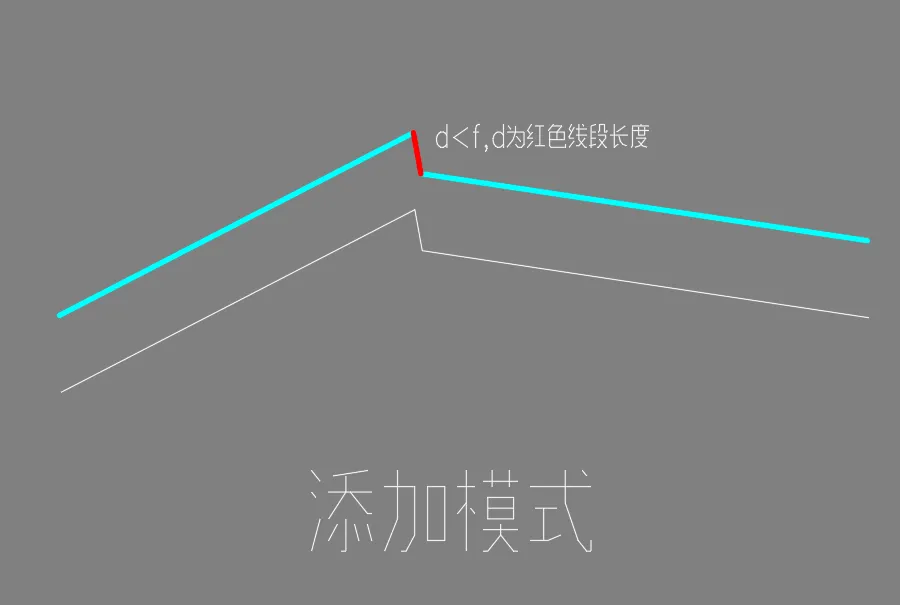

【CAD插件】均值法合并线元 问题的提出：道路中心线包含：直线段，缓和曲线段，圆曲线段，在CAD中缓和曲线段一般用短线连成的多段线图元表示，圆曲线一般用圆弧段或者凸度多段线表示。有时为了后期绘图操作需要把各个线元合并成一个多段线，而CAD中合并线元的常用“PEDIT”命令，该命令一般情况无法一次完成合并图元，具体原因如下： PEDIT有以下两种合并类型：延伸、添加，能否合并成功受模糊距离参数影响，当小于模糊距离时能合并成功，设模糊距离为f，两种模式分别在以下情况可以合并。（蓝色粗线表示两多段线临接的短直线段）

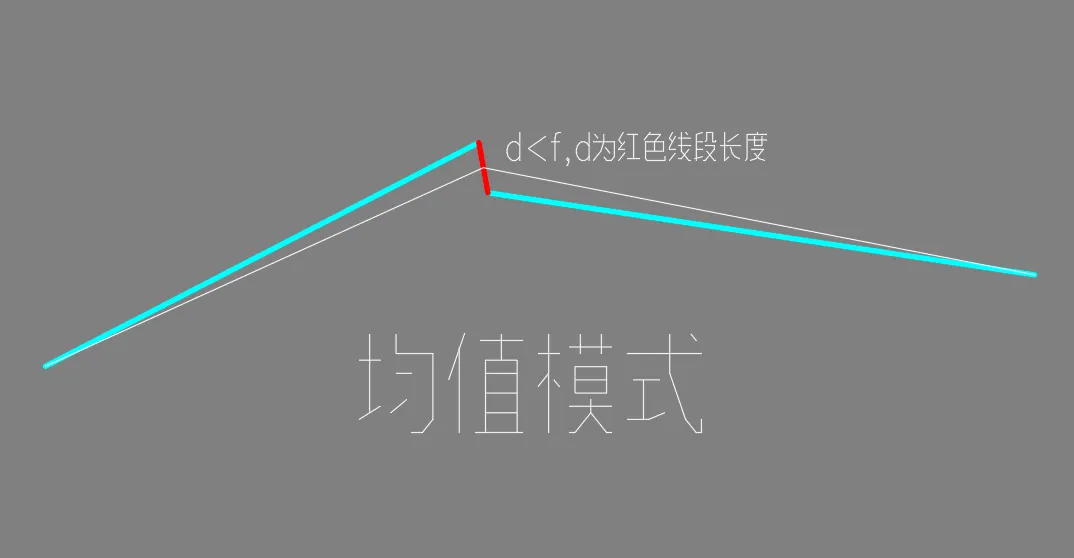

延伸模式下，如果两线段近似平行会导致d值异常的大；添加模式下，两线段进行简单的连接。 d值过大会导致合并不成功，需手动移动端点在进行二次合并。添加模式下的线形出现突变折现段。 下面我提出一个新算法，就是均值模式，在模糊距离范围内绘图模型如下：
这种模式下绘制的线型与目标线性最为近似，并且可以一次合并完成，两种方式对比如下视频：
