PowerMILL软件如何通过挡面控制短刀区域?
PowerMILL软件如何通过挡面控制短刀区域?

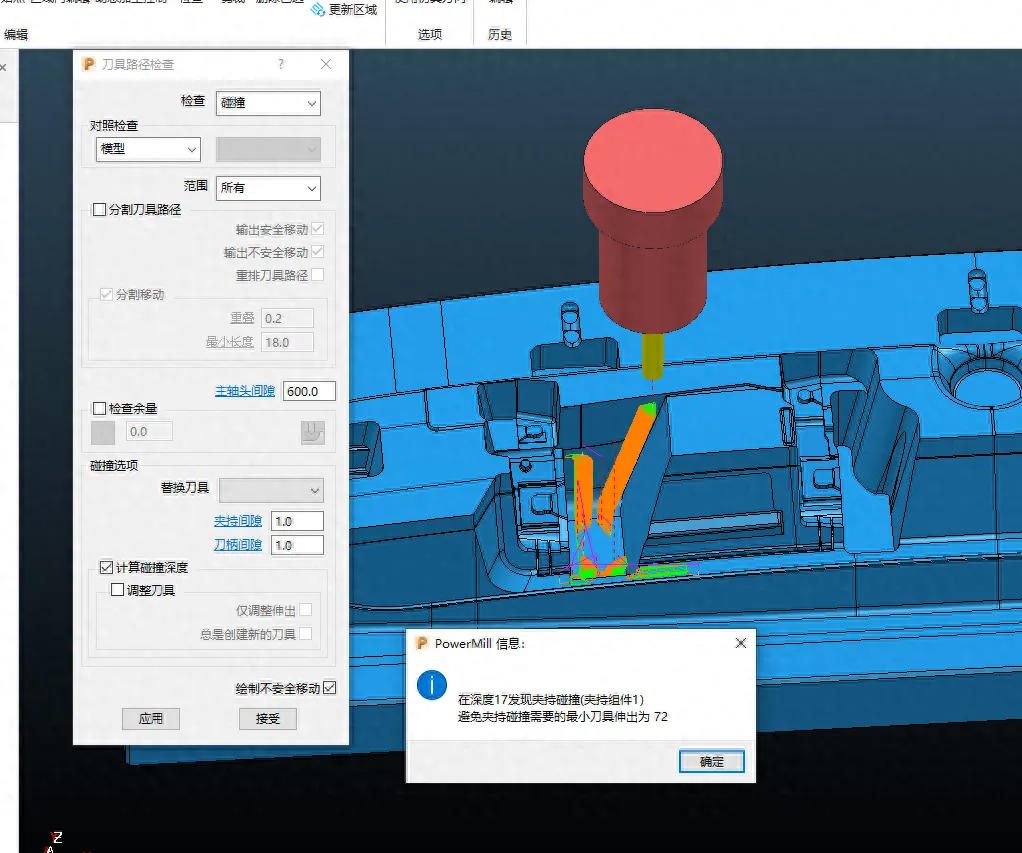

在编程实践的过程中，我们会面临一些棘手的问题，尤其是在考虑刀具切削刚性时。刀具的长度对于保证刚性和加工质量至关重要。在使用PowerMILL软件中，有许多方法可以区分长刀和短刀，例如自动碰撞加残留模型等。今天要分享的是另一种控制短刀区域的方法，这种方法能够更快地计算刀路，相比常规的自动碰撞方法更加高效。下面让我们来看看具体的操作步骤吧。如图所示: 以下刀路，刀长检测需装72长，加工刀具为D10。

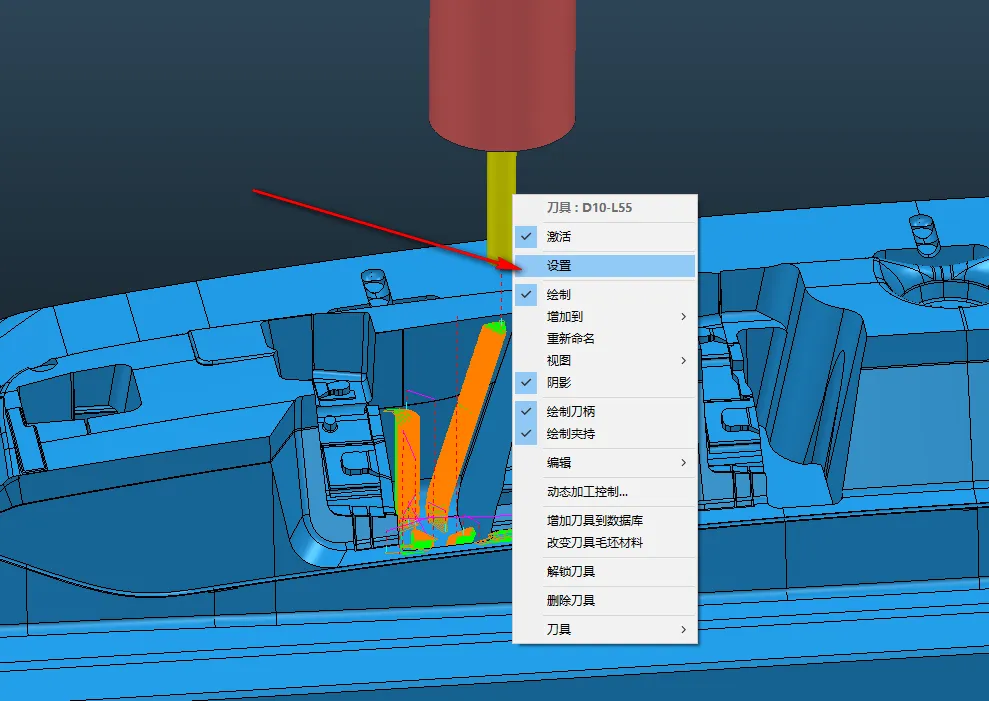

1.刀具长度无法装至72长，为了刀具切削刚性，只可装至刀具直径5~6倍，首先可先右键刀具进入【设置】调整刀具伸出。
如图所示：

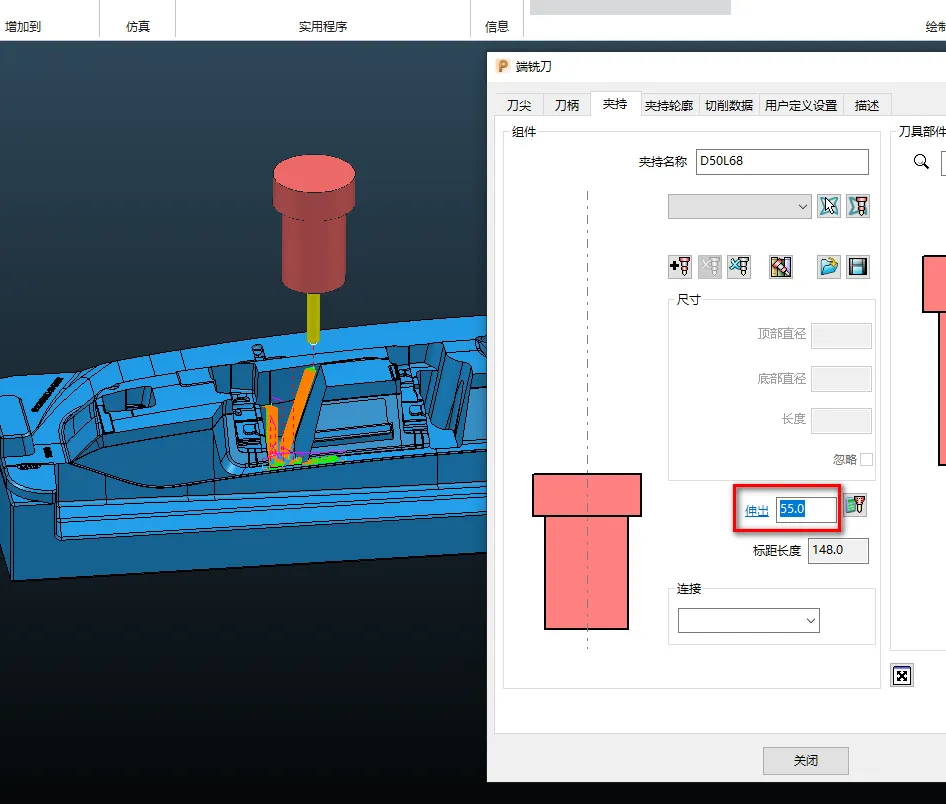

2.进入到刀具设置界面后，点击【夹持】-【伸出】设置刀具伸出55长。如图所示：

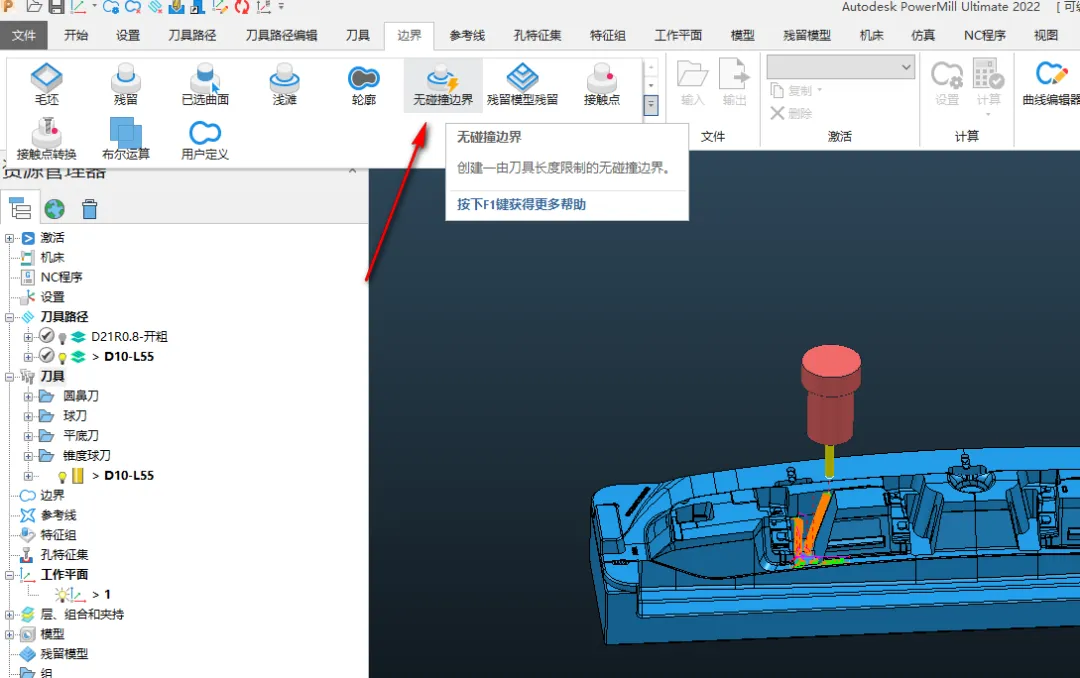

3.在【边界】选项卡中找到【无碰撞边界】，使用此边界可创建出D10L55长刀具无法加工到的区域边界。

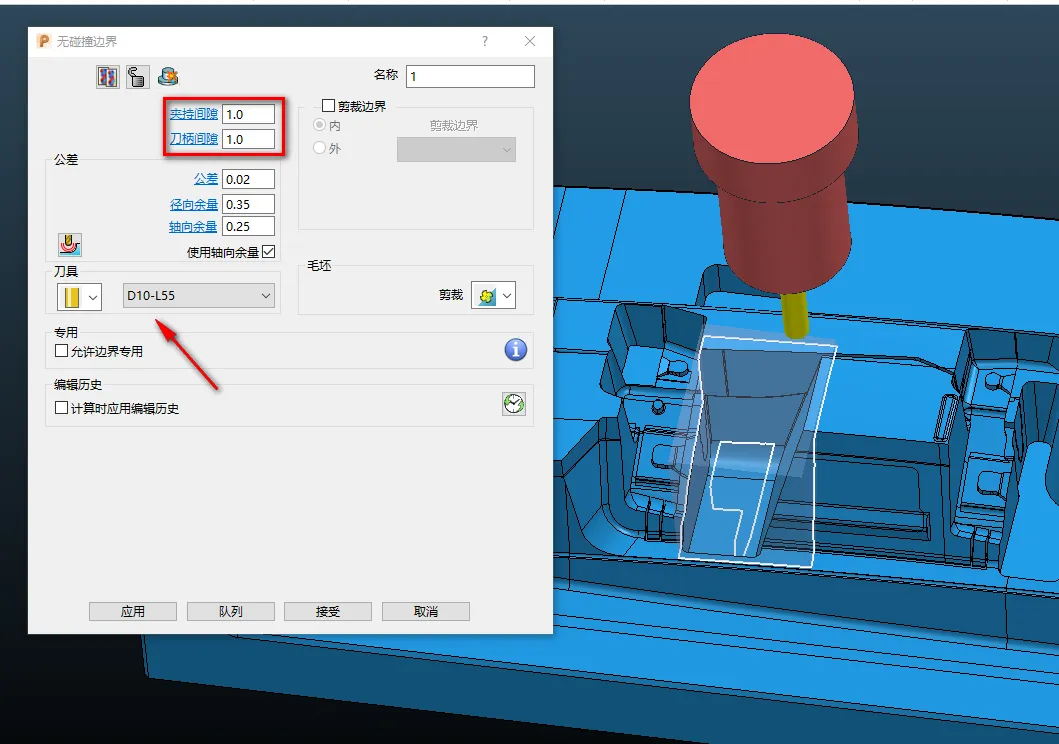

4.无碰撞边界设置界面打开后，设置夹持与刀柄安全间隙，刀具选择D10L55长刀具进行边界的创建。如图所示：

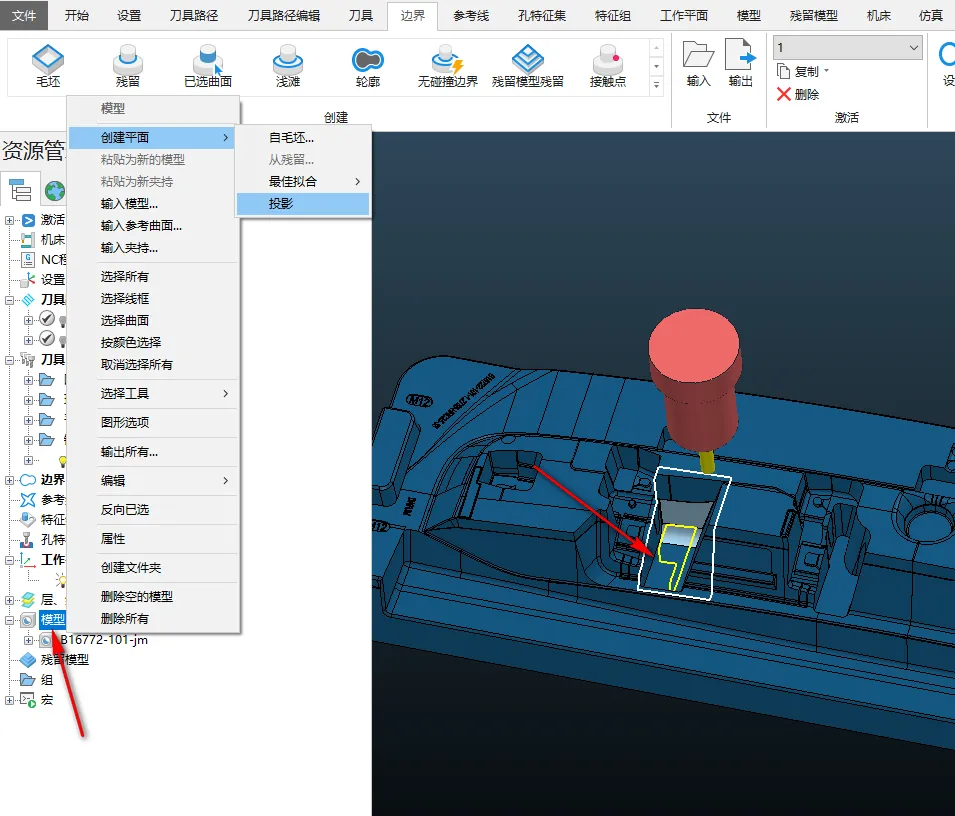

5、选择好需要做挡面的边界后，在资源管理器界面找到【模型】进行右键，在右键菜单找到【创建平面】-【投影】进行平面的创建。如图所示：

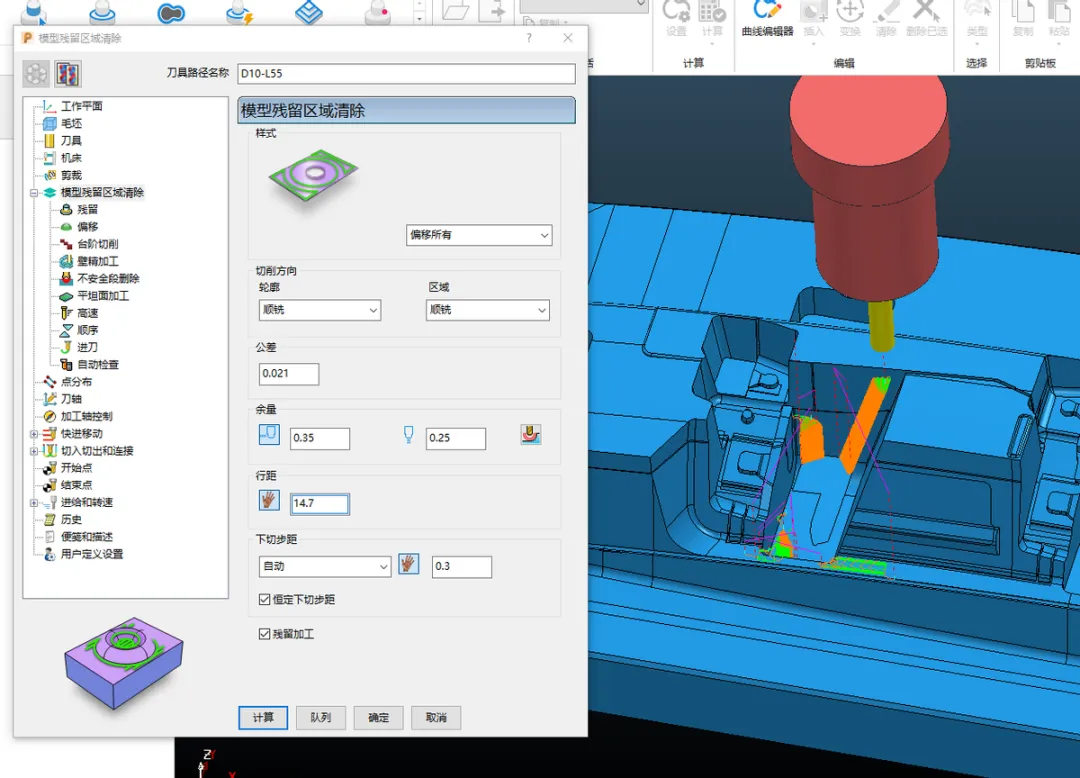

6.边界平面创建好后，重新计算二粗刀路。

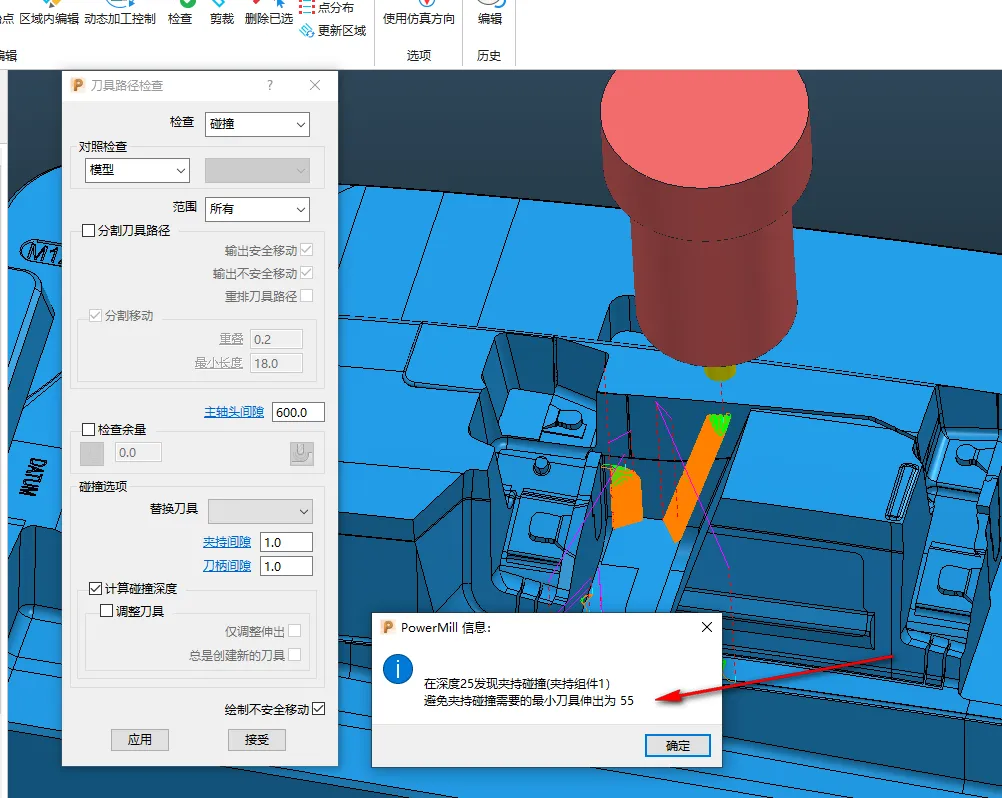

7.此时再次针对此刀路进行碰撞，可以发现刀路被平面挡住，刀长得到了控制，检测只需55长，此方法计算短刀，速度较快，也是分短刀的一种方法。
