VeRL 源码梳理笔记

发布时间：2026-09-21 13:32:37 最近访问：2026-09-21 13:32:37

VeRL 源码梳理笔记

一、代码总览

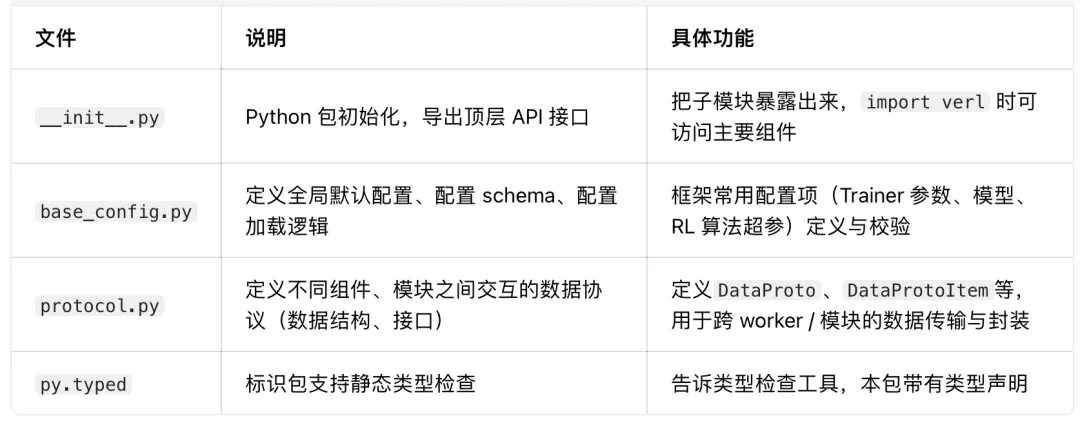

顶层文件

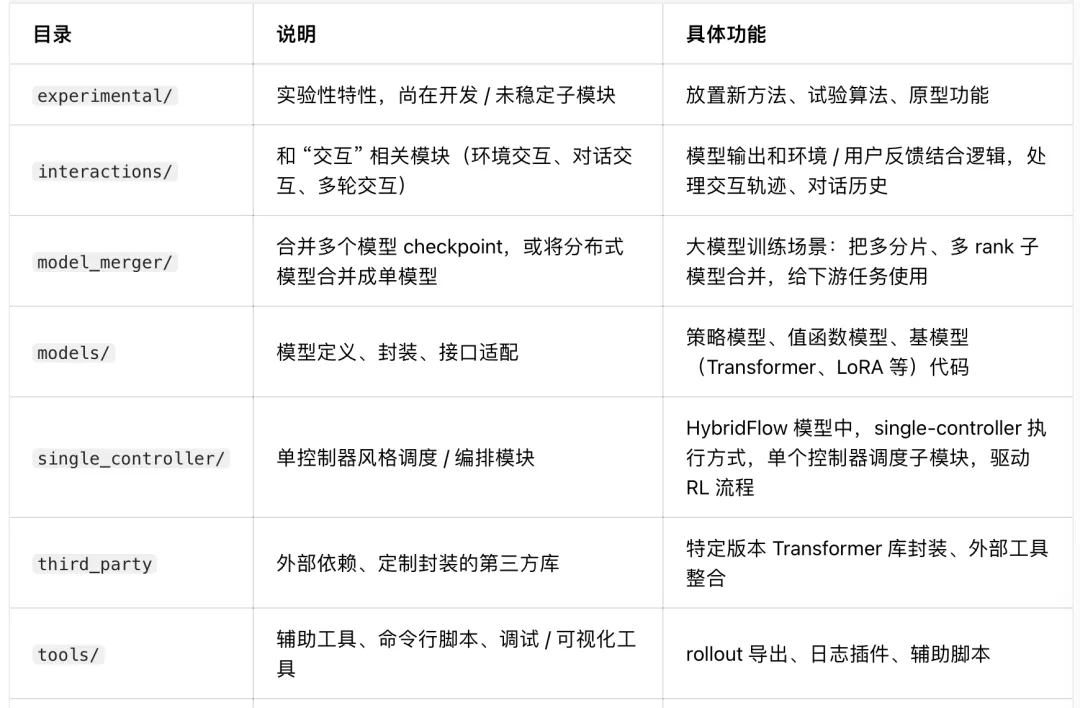

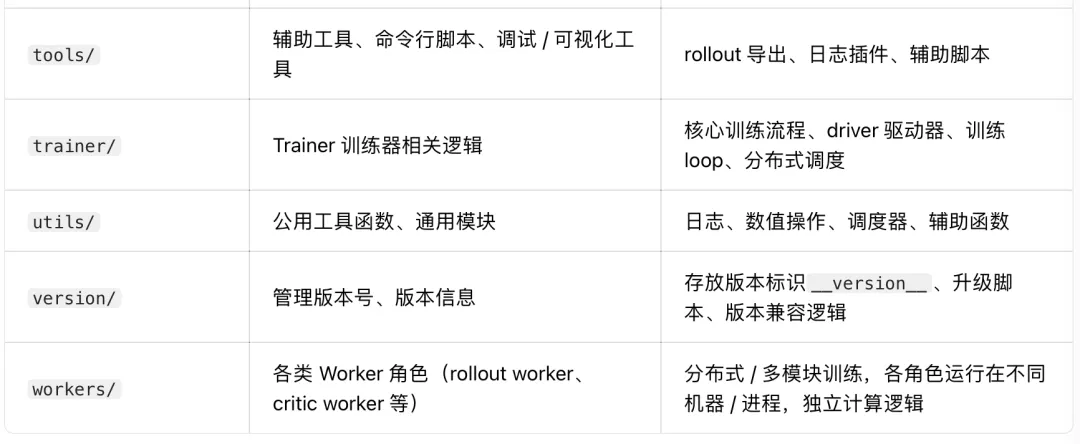

子目录

二、数据协议：protocol.py

verl/protocol.py 定义组件间数据交换标准协议，核心类：DataProto、DataProtoFuture。

1. DataProto

DataProto是标准化数据结构，用于函数间数据交换。内部包含：

batch: TensorDict：张量字典，像单张量一样操作一批张量，同 batch 尺寸的张量放在此处
non_tensor_batch: dict：非张量数据字典
meta_info: dict：元信息字典

DataProto 以 batch 维度组织数据。

2. DataProtoFuture

Future 版本的 DataProto，目的：driver 端不提前拉取真实数据，实现异步执行。成员：

futures: list[ray.ObjectRef]：来自其他 WorkerGroup 的 Ray 异步对象列表
collect_fn: Callable：收集函数，把 futures 列表合并成一个 DataProto
dispatch_fn: Callable：分发函数，把 DataProto 切分成 world_size 份，分发到各个 worker

限制：只能把一个方法输出直接传给另一个方法输入，不能在 driver 上对 DataProtoFuture 做计算，数据在目标节点按需拉取。

三、Worker 模块

1. Worker 类

代码路径：verl/single_controller/base/worker.py VeRL 使用 WorkerGroup 统一实例化、调度 Worker。

Worker 存储分布式信息：world_size、rank，配置分布式环境。
Master Worker 额外保存MASTER_ADDR、MASTER_PORT。
继承关系：Worker继承WorkerHelper；WorkerHelper仅提供获取节点 IP 与端口的能力。
核心方法
__new__：rank0 节点配置MASTER_ADDR、MASTER_PORT
__init__：保存world_size、rank到实例

Ray Worker 极简示例

简单网络class MyNet(nn.Module):

def __init__(self):

super().__init__()

self.linear = nn.Linear(100, 1)

def compute_loss(self, x, y):

pred = self.linear(x)

return F.mse_loss(pred, y)

# 定义Worker，运行在GPU上@ray.remote(num_gpus=1)

class MyNetWorker(Worker):

def __init__(self):

super().__init__()

self.network = MyNet().cuda()

def compute_network_loss(self, inputs, targets):

inputs, targets = inputs.cuda(), targets.cuda()

return self.network.compute_loss(inputs, targets).item()

if __name__ == "__main__":

ray.init()

# 创建两个Worker

worker0 = MyNetWorker.remote()

worker1 = MyNetWorker.remote()

# 生成测试数据切分

inputs = torch.randn(16, 100)

targets = torch.randn(16, 1)

inputs_split = torch.chunk(inputs, 2)

targets_split = torch.chunk(targets, 2)

# 并行计算

future0 = worker0.compute_network_loss.remote(inputs_split[0], targets_split[0])

future1 = worker1.compute_network_loss.remote(inputs_split[1], targets_split[1])

# 收集结果

loss0, loss1 = ray.get([future0, future1])

avg_loss = (loss0 + loss1) / 2

ray.shutdown()

2. RayClassWithInitArgs

代码路径：verl/single_controller/ray/base.py

封装通过@ray.remote定义的 Actor 类，保存 Actor 类实例 + 异步调用 Actor 需要的初始化参数；调用__call__时启动 Actor。

3. RayResourcePool

Ray 中Placement Group：跨节点原子预留一组资源；bundle是资源预留最小单元。 RayResourcePool继承ResourcePool：

ResourcePool：存储资源信息
RayResourcePool：依靠 Ray Placement Group 实现资源池分配

Placement Group 示例

import ray

from ray.util.placement_group import placement_group, get_placement_group

# 创建包含8GPU、16CPU的Ray集群

ray.init(num_cpus=16, num_gpus=8)

# 创建placement group，3个bundle，每个bundle需要1GPU+4CPU

pg = placement_group(bundles=[

{"CPU": 4, "GPU": 1},

], strategy="STRICT_SPREAD") # 保证bundle分布在不同节点

# 等待placement group创建完成

try:

pg.wait(timeout_seconds=10)

print("Placement group created successfully!")except Exception as e:

print(f"Failed to create placement group: {e}")

# 根据名称获取已存在的placement groupexisting_pg = get_placement_group("my_placement_group_name")

# 清理资源ray.destroy_placement_group(pg)

RayResourcePool 使用示例

resource_pool = RayResourcePool(process_on_nodes=[4,4],

max_colocate_count=2, use_gpu=True) # 创建资源池

pgs = resource_pool.get_placement_groups() # 获取placement group列表

process_on_nodes：指定创建几个 Placement Group，每个包含多少 GPU
max_colocate_count：bundle 中单个 GPU 对应 CPU 数量，colocate actor 至少 1CPU

4. RayWorkerGroup

作用：资源分配、调度 Worker。核心方法：_init_with_resource_pool、_bind_worker_method、execute_all_async 初始化两件核心工作：

在指定资源池上启动 worker
将 worker 的方法绑定到 worker group，支持直接通过 worker group 调用

self._workers保存全部 worker；execute_all_async可批量调用所有 worker 同一个方法

# 4个worker，每个worker执行add方法，参数x=10workergroup.execute_all_async("add", x=10)

推荐使用@register装饰器 + _bind_worker_method完成绑定
user_defined_cls：用户自定义 worker 类
func_generator：构造包装函数，执行顺序：dispatch_fn分发参数 → 执行 worker 的 method → collect_fn聚合输出结果

colocate 机制

colocate：多个 Worker 共享同一个资源池；VeRL 默认所有模型 worker 共用global_pool资源池。

create_colocated_worker_cls

代码路径：verl/single_controller/ray/base.py

该接口已废弃，推荐 FusedWorker

内部定义WorkerDict：

__init__构建self.worker_dict；key 为 actor/critic，value 是 Actor、Critic 实例
_bind_workers_method_to_parent：把@register标记的方法绑定到 WorkerDict；key 作为方法前缀

_bind_workers_method_to_parent

遍历用户自定义类中所有@register装饰的公开方法，生成包装函数挂载到 WorkerDict。

setattr(func, MAGIC_ATTR, getattr(method, MAGIC_ATTR))

复制装饰器元信息（add/sub 这类注册标记）到新生成的包装函数上。

spawn

代码路径：verl/single_controller/ray/base.py

def spawn(self, prefix_set):

"""Spawn to a dictionary of worker groups, each with a subset of method prefix."""

self.from_detached：基于已有 worker 构造新 RayWorkerGroup，不新建 worker 进程
_rebind_actor_methods：把带前缀方法（如actor_add）重命名为add，绑定到新 worker group
spawn 目标：保证 colocate 场景下，可像非 colocate 方式执行功能

colocate 效果：Actor、Critic 绑定在同一个 WorkerDict，在同一个 Ray 节点运行，可分别调用各自方法。

四、Colocated Workers 同节点 Worker 绑定示例代码

核心作用：把 Actor Worker、Critic Worker 绑定到同一个 WorkerDict，放置在同一节点资源池（多 GPU），用于大模型 RL 训练多 Worker 协同。

定义一个 Actor Worker，执行加法操作

@ray.remoteclass Actor(Worker):

def __init__(self):

super().__init__()

@register(dispatch_mode=Dispatch.DP_COMPUTE_PROTO)

def add(self, data: DataProto):

# 把 tensor 放到 cuda 上，并加上当前 worker 的 rank

data.batch['a'] = data.batch['a'].to("cuda")

data.batch['a'] += self.rank

return data

# 定义一个 Critic Worker，执行减法操作

@ray.remoteclass Critic(Worker):

def __init__(self, config):

super().__init__()

self.config = config

@register(dispatch_mode=Dispatch.DP_COMPUTE_PROTO)

def sub(self, data: DataProto):

# 把 tensor 放到 cuda 上，并减去配置中的参数 data.batch['a'] = data.batch['a'].to("cuda")

data.batch['a'] -= self.config['b']

return data

def test_colocated_workers():

ray.init()

# 构造输入数据：维度为10的全零向量

data = DataProto.from_dict({'a': torch.zeros(10)})

print("Input:", data.batch["a"])

# 封装 Actor 和 Critic 类及其初始化参数

actor_cls = RayClassWithInitArgs(cls=Actor)

critic_cls = RayClassWithInitArgs(cls=Critic, config={'b': 10})

# 构建仅含一个节点（2GPU）的资源池

resource_pool = RayResourcePool(process_on_nodes=[2])

# 利用 create_colocated_worker_cls 把 Actor 和 Critic 绑定到同一个 WorkerDict 上

cls_dict = {'actor': actor_cls, 'critic': critic_cls}

ray_cls_with_init = create_colocated_worker_cls(cls_dict)

# 打印元信息，确认 worker 确实绑定到 WorkerDict

print(type(ray_cls_with_init)) # RayClassWithInitArgs

print(ray_cls_with_init.cls.__ray_actor_class__) # WorkerDict print(ray_cls_with_init.cls.__ray_actor_class__.__base__) # Worker print(ray_cls_with_init.cls.actor_add) # Actor 的 add 方法 print(ray_cls_with_init.cls.critic_sub) # Critic 的 sub 方法

# 启动 WorkerDict，并获取 actor 和 critic 对应的 worker group

wg_dict = RayWorkerGroup(resource_pool=resource_pool, ray_cls_with_init=ray_cls_with_init)

spawn_wg = wg_dict.spawn(prefix_set=cls_dict.keys())

actor_wg, critic_wg = spawn_wg['actor'], spawn_wg['critic']

# 执行 Actor 的 add 和 Critic 的 sub 操作

actor_output = actor_wg.add(data)

critic_output = critic_wg.sub(data)

# 预期结果: actor_output: 前5个为0, 后5个为1, critic_output: 全为-10

print("Actor output:", actor_output.batch["a"])

print("Critic output:", critic_output.batch["a"]) ray.shutdown()

if __name__ == '__main__':

test_colocated_workers()

要点：

create_colocated_worker_cls：将多个 Worker 封装到同一个 WorkerDict，共用 Ray 资源池，同节点多 GPU 部署。

RayWorkerGroup：管理一组 worker，批量调用注册的方法（add/sub），底层自动分发 DataProto 数据。

DataProto：Verl 自定义数据容器，存放 batch 张量，在 worker 之间传递数据。

五、Rollout 推理生成模块

VeRL 使用 vLLM、SGLang 等推理引擎优化 Rollout（Actor 模型生成样本）。

1. vLLM 版 Rollout

代码路径：

verl/verl/workers/rollout/vllm_rollout/vllm_rollout_spmd.py 类：vLLMRollout(BaseRollout)，核心 2 个方法：

__init__：基于actor_module实例化 vLLM 的inference_engine
generate_sequences：参数预处理、结果后处理；生成前后处理 kv cache，解决 vLLM 预分配显存问题

2. 模型分片 ShardingManager

代码路径：

verl/verl/workers/sharding_manager/fsdp_vllm.py，类FSDPVLLMShardingManager(BaseShardingManager) 核心方法：

__enter__：推理前，完成模型权重重新分片
__exit__：推理结束，将 vLLM 模型权重移出 GPU，释放显存
preprocess_data：TP 分组内执行 all-gather，保证同一个 TP 组使用相同输入
postprocess_data：将推理输出结果重新 chunk 分片

关键背景：Rollout 阶段会对模型重新分片，因此 TP 组数据必须对齐。

3. 完整 Rollout 流程

代码位置：ActorRolloutRefWorker 的 generate_sequences 方法

文件：verl/verl/workers/fsdp_workers.py

@register(dispatch_mode=DispatchMode.ND_COMPUTE_DATAPROTO_DISPATCH_FN(mesh_name="rollout"))

@DistProfiler.annotate(color="red", role="rollout_generate")

def generate_sequences(self, prompts: DataProto):

# Support all hardwares

assert self._is_rollout

prompts = prompts.to(get_device_id())

Rollout 完整链路：接收 prompt → ShardingManager 加载分片权重 → vLLM 推理生成 → 结果分片还原 → 返回生成 response。

六、强化学习算法实现

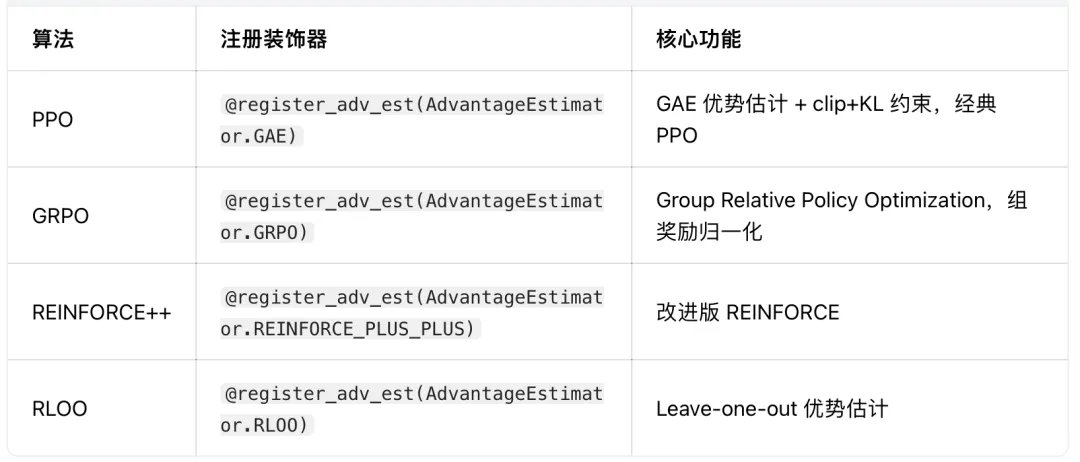

文件统一路径：verl/verl/trainer/ppo/core_algos.py

所有算法均通过@register_adv_est注册优势函数，方便框架动态调度。

1. PPO

Policy 损失函数：compute_policy_loss 参数：old_log_prob, log_prob, advantages, response_mask, cliprange...
GAE 优势估计：compute_gae_advantage 参数：token_level_rewards, values, response_mask, gamma, lam
KL 惩罚项 kl_penalty LLM RL 中，单纯最大化奖励容易输出不合自然语言的文本，增加 KL 约束，限制新模型与 ref 模型分布偏移。提供 k1/k2/k3 多种无偏 KL 估计器，实现直通梯度 trick。
Critic 价值损失 compute_value_loss Critic 模型用来预测状态价值函数；有标签时用 MSE 回归损失。参数：vpreds, returns, values, response_mask, cliprange_value

2. GRPO

compute_grpo_outcome_advantage

NOTE：仅考虑 outcome supervision，reward 为标量。输入：token 级别奖励、response mask，输出归一化后的优势。

3. REINFORCE++

compute_reinforce_plus_plus_outcome_advantage

4. RLOO

compute_rloo_outcome_advantage
