poll 源码分析(五):从内核返回用户态-上

为了有更直观的感受，el0_svc 分支代码摘抄如下（省略无关行）：

    .align    6el0_svc:    ...    ldr    x16, [stbl, scno, lsl #3]    // address in the syscall table    blr    x16                          // call sys_* routine    b      ret_fast_syscall

这一篇就从 ret_fast_syscall 出发，看看内核是怎么一步步回到用户态的。文章比较长，决定分上下两篇。

本文基于 Linux 4.4.126 版本的源码，只分析 ARM64 平台上的流程。

1. 总览

老规矩，先把本文要分析的代码调用链列出来：

b ret_fast_syscall  disable_irq  ldr x1, [tsk, #TI_FLAGS]  cbnz x2, work_pending  // 标志位干净：快路径  kernel_exit 0    eret  // 标志位不干净：慢路径  work_pending    ldr x2, [sp, #S_PSTATE]    enable_irq    bl do_notify_resume      do_signal()        get_signal()        handle_signal()        restore_saved_sigmask()    b ret_to_user      disable_irq      cbnz x2, work_pending      kernel_exit 0        eret

返回流程分为快慢两条路径。

ret_fast_syscall 先检查当前线程的标志位，全部干净就直接 kernel_exit 返回用户态，这是快路径。有任何一个标志位置位，就去 work_pending 做额外的工作，做完再回到 ret_to_user 重新检查，这是慢路径。

不管是哪条路径，返回用户态的最后一条指令都是 eret。eret 是 Exception Return 的缩写，这条指令没有操作数，它在硬件层面恢复 PC 和 PSTATE 等寄存器，完成现场恢复的最后那小部分。

先把汇编代码完整贴出来混个脸熟，它们全部在 arch/arm64/kernel/entry.S：

/* * This is the fast syscall return path.  We do as little as possible here, * and this includes saving x0 back into the kernel stack. */ret_fast_syscall:    disable_irq                           // disable interrupts    str     x0, [sp, #S_X0]               // returned x0    ldr     x1, [tsk, #TI_FLAGS]          // re-check for syscall tracing    and     x2, x1, #_TIF_SYSCALL_WORK    cbnz    x2, ret_fast_syscall_trace    and     x2, x1, #_TIF_WORK_MASK    cbnz    x2, work_pending    enable_step_tsk x1, x2    kernel_exit 0ret_fast_syscall_trace:    enable_irq                            // enable interrupts    b       __sys_trace_return_skipped    // we already saved x0/* * Ok, we need to do extra processing, enter the slow path. */work_pending:    tbnz    x1, #TIF_NEED_RESCHED, work_resched    /* TIF_SIGPENDING, TIF_NOTIFY_RESUME or TIF_FOREIGN_FPSTATE case */    ldr     x2, [sp, #S_PSTATE]    mov     x0, sp                        // 'regs'    tst     x2, #PSR_MODE_MASK            // user mode regs?    b.ne    no_work_pending               // returning to kernel    enable_irq                            // enable interrupts for do_notify_resume()    bl      do_notify_resume    b       ret_to_userwork_resched:    bl      schedule/* * "slow" syscall return path. */ret_to_user:    disable_irq                           // disable interrupts    ldr     x1, [tsk, #TI_FLAGS]    and     x2, x1, #_TIF_WORK_MASK    cbnz    x2, work_pending    enable_step_tsk x1, x2no_work_pending:    kernel_exit 0ENDPROC(ret_to_user)

这是返回路径上最重要的三个标签，四十来行。为了阅读和逻辑上的清晰性，还有部分标签和宏没有贴出来，等后面分析到它们的时候再贴出来逐行分析。

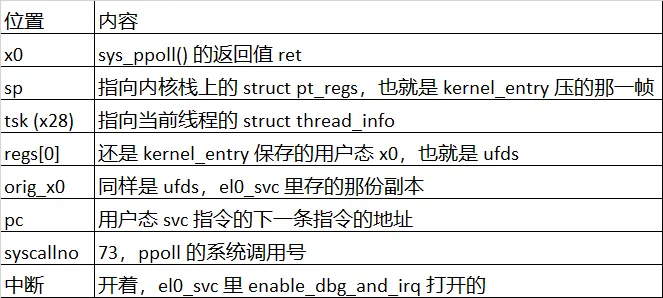

在开始分析之前，先明确一下执行到 ret_fast_syscall 这一刻时，一些重点寄存器和字段的状态。这些在前两篇文章里基本都分析过：

2. 总入口：ret_fast_syscall

ret_fast_syscall:    disable_irq                   // disable interrupts    str    x0, [sp, #S_X0]        // returned x0    ldr    x1, [tsk, #TI_FLAGS]   // re-check for syscall tracing    and    x2, x1, #_TIF_SYSCALL_WORK    cbnz   x2, ret_fast_syscall_trace    and    x2, x1, #_TIF_WORK_MASK    cbnz   x2, work_pending    enable_step_tsk x1, x2    kernel_exit 0

一共九行，一行一行来。

第 1 行：关中断。

    disable_irq                   // disable interrupts

这是个宏，定义在 arch/arm64/include/asm/assembler.h：

/* * Enable and disable interrupts. */    .macro  disable_irq    msr     daifset, #2    .endm    .macro  enable_irq    msr     daifclr, #2    .endm

源码分析（三）里分析 enable_dbg_and_irq 时讲过 DAIF 四个屏蔽位，#2 对应 I 位，也就是普通中断。daifset 是置位，也就是屏蔽，所以 msr daifset, #2 就是关中断。

为什么这里要关中断？

因为从这条指令开始，到 kernel_exit 最后一条 eret 为止，这期间不能被中断打断。这段路要做的事情是：读线程标志位，根据标志位决定要不要做额外的工作，然后恢复用户态现场并 eret。

原因有两层。

第一层：kernel_exit 不允许被打断

kernel_exit 要把用户态的返回地址写进 ELR_EL1 这个特殊寄存器，然后 eret 才能据此回到用户态。而 CPU 每次进异常，硬件都会用新的返回地址覆盖 ELR_EL1。

如果写完返回地址之后、eret 之前又来了一个中断，中断返回时 ELR_EL1 里留下的是被中断打断的那条内核指令的地址，用户态的返回地址已经丢了！eret 无法返回用户态了！

所以 kernel_exit 期间必须关中断。

这里看的比较懵没关系，有个大概的因果逻辑就行。要把这个问题彻底解释清楚，涉及到很多 kernel_exit 的实现细节，这里展开不太合适。

等后面分析完了 kernel_exit，我们再来剖析这个问题，到时会有更深的理解。

第二层：为什么要提前到读标志位之前关

既然只是 kernel_exit 不能被打断，那在 kernel_exit 前一条指令关中断不就够了？为什么还要提前到第 3 行 ldr 读标志位之前？

因为标志位的检查结果必须一直有效到 eret 那一刻。

以 TIF_FOREIGN_FPSTATE 为例。这个标志表示浮点寄存器里装的不是当前线程的数据，置位了就得先把它们恢复回来才能回用户态。

假设读标志位时它是 0，于是决定走快路径直接返回用户态。如果此时中断还开着，读完标志位到 eret 之间来一个中断，而内核又默认开了抢占，中断返回时就可能切到别的线程跑一会儿，再切回来。

这一切一回，浮点寄存器很有可能已经被别的线程用过了。因此，内核切回来时会给当前线程置上 TIF_FOREIGN_FPSTATE，但检查点已经过了，后面没有人再看它，最终就带着一堆错误的浮点寄存器回到了用户态。

提前关了中断，从读标志位到 eret 之间不可能发生任何中断，也就不会发生上面的问题了。

等等。那什么时候再开中断呢？kernel_exit 里并没有 enable_irq 这样的代码。

很棒，这才是分析内核代码的正确思路。所谓开中断，无非就是再将 I 位清零。后面分析 kernel_exit 时详聊。

第 2 行：保存返回值。

    str    x0, [sp, #S_X0]        // returned x0

str，sp，#S_X0，前面文章都分析过，不赘述了。这条指令是把 x0 写进 pt_regs 的 regs[0] 字段。

这一步很关键，涉及到系统调用返回值如何传递给用户态。之前我们提到过函数调用约定，x0 用来保存函数返回值。后面 kernel_exit 恢复现场时，是从栈上的 pt_regs 里把 reg[0] - reg[30] 整个读回到对应的通用寄存器中，当然也包括 x0。

注意，这条指令之前，reg[0] 里保存的是 kernel_entry 时期的 x0 的值。当时刚进内核态，x0 保存的是 poll() 的第一个参数，ufds 指针。

所以，如果这里不先把返回值写进 regs[0]，kernel_exit 就会把用户态原始的 x0 恢复回去，这样用户程序拿到的 poll() 返回值将是它自己传进去的 ufds 指针。

这里有点绕，是因为 x0 在调用 poll() 时用来存储第一个参数，而在 poll() 返回后用来存储其返回值。

如果返回流程走的是快路径，kernel_exit 将很快被执行，所以这里是把系统调用返回值递送给用户态的最后机会。

现在，再来看源码分析（三）里留下的一个问题：为什么 el0_svc 要专门在 orig_x0 里再备份 x0 的值？

regs[0] 被返回值覆盖之后，第一个参数的原始值就只剩 orig_x0 这一份了。后面 do_signal() 可能会重启系统调用，再次调用 ppoll 就意味着必须得准备好其所需的五个参数，而第一个参数 ufds 就是从 orig_x0 这里取出。

至于 x1 到 x7 这几个参数寄存器，它们在 pt_regs 里的位置从没被改写过，所以不需要备份。

第 3 行：读出当前线程的 thread_info 里的 flags 成员，里面保存了当前线程的线程标志位。

    ldr    x1, [tsk, #TI_FLAGS]   // re-check for syscall tracing

这条指令前面文章里已经详细分析过，这里不赘述了。

考虑到后面两条 and 指令里涉及 _TIF_SYSCALL_WORK 和 _TIF_WORK_MASK 这两个和线程标志位有关的宏常量，这里稍微展开聊聊线程标志位。

ARM64 平台上，所有的线程标志位都定义在 arch/arm64/include/asm/thread_info.h：

/* * thread information flags: *  TIF_SYSCALL_TRACE      - syscall trace active *  TIF_SYSCALL_TRACEPOINT - syscall tracepoint for ftrace *  TIF_SYSCALL_AUDIT      - syscall auditing *  TIF_SECOMP             - syscall secure computing *  TIF_SIGPENDING         - signal pending *  TIF_NEED_RESCHED       - rescheduling necessary *  TIF_NOTIFY_RESUME      - callback before returning to user *  TIF_USEDFPU            - FPU was used by this task this quantum (SMP) */#define TIF_SIGPENDING          0#define TIF_NEED_RESCHED        1#define TIF_NOTIFY_RESUME       2    /* callback before returning to user */#define TIF_FOREIGN_FPSTATE     3    /* CPU's FP state is not current's */#define TIF_NOHZ                7#define TIF_SYSCALL_TRACE       8#define TIF_SYSCALL_AUDIT       9#define TIF_SYSCALL_TRACEPOINT  10#define TIF_SECCOMP             11#define TIF_MEMDIE              18    /* is terminating due to OOM killer */#define TIF_FREEZE              19#define TIF_RESTORE_SIGMASK     20#define TIF_SINGLESTEP          21#define TIF_32BIT               22    /* 32bit process */#define _TIF_SIGPENDING         (1 << TIF_SIGPENDING)#define _TIF_NEED_RESCHED       (1 << TIF_NEED_RESCHED)#define _TIF_NOTIFY_RESUME      (1 << TIF_NOTIFY_RESUME)#define _TIF_FOREIGN_FPSTATE    (1 << TIF_FOREIGN_FPSTATE)#define _TIF_NOHZ               (1 << TIF_NOHZ)#define _TIF_SYSCALL_TRACE      (1 << TIF_SYSCALL_TRACE)#define _TIF_SYSCALL_AUDIT      (1 << TIF_SYSCALL_AUDIT)#define _TIF_SYSCALL_TRACEPOINT (1 << TIF_SYSCALL_TRACEPOINT)#define _TIF_SECCOMP            (1 << TIF_SECCOMP)#define _TIF_32BIT              (1 << TIF_32BIT)#define _TIF_WORK_MASK          (_TIF_NEED_RESCHED | _TIF_SIGPENDING | \                                 _TIF_NOTIFY_RESUME | _TIF_FOREIGN_FPSTATE)#define _TIF_SYSCALL_WORK       (_TIF_SYSCALL_TRACE | _TIF_SYSCALL_AUDIT | \                                 _TIF_SYSCALL_TRACEPOINT | _TIF_SECCOMP | \                                 _TIF_NOHZ)

_TIF_SYSCALL_WORK 和 _TIF_WORK_MASK 也定义在这里，对于整个标志位全集而言，它俩是两个子集，而且不相交。

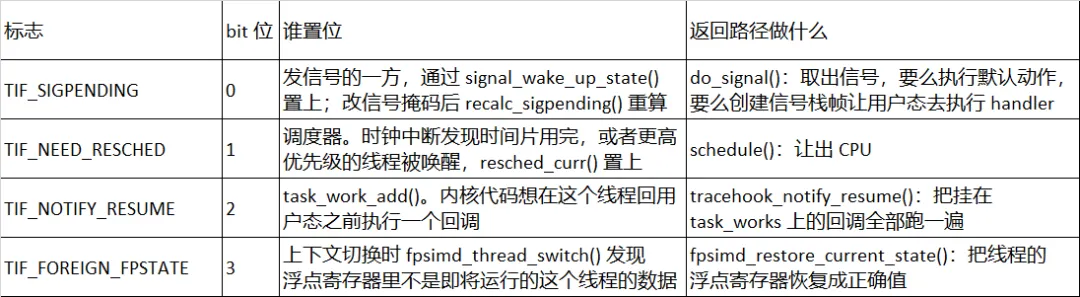

为了更好地理解后面的代码，简单介绍下 _TIF_SYSCALL_WORK 和 _TIF_WORK_MASK 包含的这 9 个标志位。

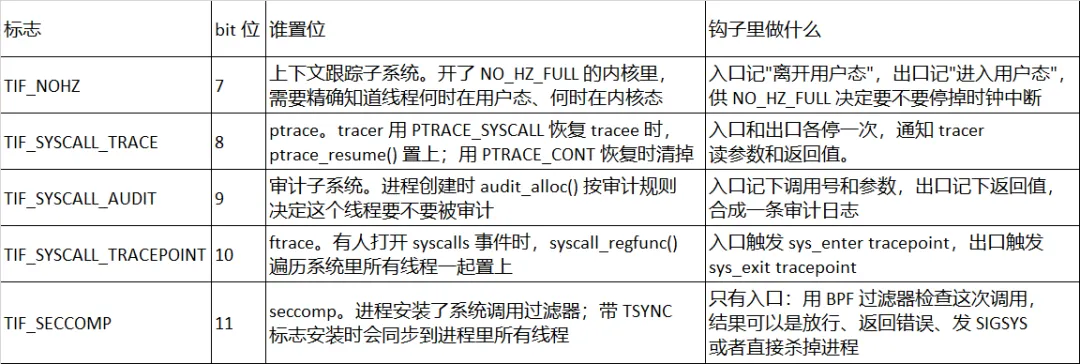

第一组：_TIF_SYSCALL_WORK：有没有人在旁观这次系统调用

这五个标志都是系统调用钩子，只要有一个置位，系统调用入口就走 __sys_trace，在真正调用之前和之后各插一个钩子函数。

它们和系统调用本身的语义无关，是跟踪、审计、过滤这类旁观者的需求。poll 源码分析（三）里也简单介绍过这几个标志位。了解到这个程度即可。

上表是请 AI 帮忙总结的，我了解不多，就不班门弄斧了。

第二组：_TIF_WORK_MASK：回用户态之前自己还有没有活没干完

这四个标志不属于任何一个系统调用，而是内核借即将回到用户态这个时机顺便处理的四类事务。不管从哪个系统调用、哪种异常返回用户态，都要做这个检查。

这四位决定了返回流程是走快路径还是慢路径。全为 0 则直接 kernel_exit；有一位不为 0 就进 work_pending，处理完回 ret_to_user 重查，直到全为 0。

两组之间的差别

• 触发时机不同。第一组在系统调用的入口和出口两头都要处理，第二组只在返回用户态时处理。
• 覆盖范围不同。第一组只对系统调用有意义，缺页、中断这些异常返回时不检查它；第二组对所有回用户态的路径都检查，el0_da、el0_irq 的返回路径同样要走 ret_to_user。
• 检查方式不同。第一组用 and 加 cbnz 在 ret_fast_syscall 只查一次；第二组在慢路径里是循环检查的。

第 4 - 5 行：检查 _TIF_SYSCALL_WORK 标志位子集，并决定是否跳转。

    and    x2, x1, #_TIF_SYSCALL_WORK    cbnz   x2, ret_fast_syscall_trace

x1 是当前线程的 thread_info 里的 flags 成员，将它与 _TIF_SYSCALL_WORK 相与，结果放进 x2。

第二条 cbnz 是 Compare and Branch on Non-Zero，语法 cbnz Xn, label：Xn 非零就跳转到 label。和它成对的 cbz 是为零就跳转。

和前面的 tst + b.ne 相比，cbnz 一条指令就完成了比较和跳转，但是它不修改 NZCV 条件标志位。

ret_fast_syscall_trace 标签紧挨着 ret_fast_syscall：

ret_fast_syscall_trace:    enable_irq                        // enable interrupts    b      __sys_trace_return_skipped // we already saved x0

这条分支不是主线，而且需要大量相关的背景知识才能完全理解，就此打住了。

我们的 poll 场景没有被跟踪，也没有打开这些机制，x2 为零，cbnz 不跳转，继续往下走。

第 6 - 7 行：

    and    x2, x1, #_TIF_WORK_MASK    cbnz   x2, work_pending

x1 里还是那份 flags，_TIF_WORK_MASK 子集前面刚介绍过。

分水岭

这条 cbnz 就是本文总览里说的那个分叉点：

• x2 为零，四位全干净：不跳转，顺序执行下面的 enable_step_tsk 和 kernel_exit 0，直接回用户态。这是快路径，第 3 节分析。
• x2 非零，至少一位置位：跳到 work_pending，把活干完再回用户态。这是慢路径，第 4 节分析。

两条路的终点都是 kernel_exit 0。

对于我们的 poll 场景，典型的场景有：

• poll 进来时就有 fd 就绪，没睡就返回了：一般四位都是干净的，走快路径。
• poll 睡了一觉，被 fd 就绪唤醒：如果睡眠期间这个 CPU 上跑过别的线程，TIF_FOREIGN_FPSTATE 大概率是置位的，走慢路径。
• poll 被信号打断：TIF_SIGPENDING 一定置位，走慢路径。

先看快路径。

3. 快路径：kernel_exit

cbnz 没有跳转，ret_fast_syscall 就剩下两行：

    enable_step_tsk x1, x2    kernel_exit 0

第一行是使能单步调试，第二行是恢复现场并 eret。

事实上，慢路径最后也是走的 kernel_exit 0 返回用户态。

3.1 单步调试：enable_step_tsk

这个宏和 kernel_entry 里的 disable_step_tsk 是一对，都定义在 arch/arm64/include/asm/assembler.h：

    .macro disable_step_tsk, flgs, tmp    tbz    \flgs, #TIF_SINGLESTEP, 9990f    mrs    \tmp, mdscr_el1    bic    \tmp, \tmp, #1    msr    mdscr_el1, \tmp    isb    // Synchronise with enable_dbg9990:    .endm    .macro enable_step_tsk, flgs, tmp    tbz    \flgs, #TIF_SINGLESTEP, 9990f    disable_dbg    mrs    \tmp, mdscr_el1    orr    \tmp, \tmp, #1    msr    mdscr_el1, \tmp9990:    .endm

在分析代码前，得先聊聊什么是单步调试。

所谓单步调试，就是调试程序时，每执行一行代码后程序停下，允许程序员观察此刻的程序状态，比如内存状态和 CPU 执行状态，也就是那些寄存器。

这很好理解，程序都停下了，整个线程状态可以 360 度无死角被围观。

前面说的单步的颗粒度是源码行级别，一行可能对应多条机器码指令。当然，也有机器码指令级别的单步。

gdb 是典型的可以支持单步调试的工具。它的 step 和 next 命令就是源码行级别，而 stepi 命令则是机器码指令级别。

Linux 在 ARM64 上实现单步调试靠的是 CPU 的硬件单步机制。硬件提供的是指令级单步，源码级单步是 gdb 在它之上用调试信息拼出来的。本节只讨论指令级单步。

硬件单步机制主要涉及到三个 bit 位：

D 是调试异常类的屏蔽位。单步异常属于其中一类。

MDSCR_EL1.SS 控制着 CPU 是否产生单步异常。

PSTATE.SS 则控制着 CPU 是否执行完指令后再产生单步异常。MDSCR_EL1.SS 为 1 的前提下，如果 PSTATE.SS = 1，则执行完一条指令后才产生单步异常。如果 PSTATE.SS = 0，则不执行指令，立刻产生单步异常。

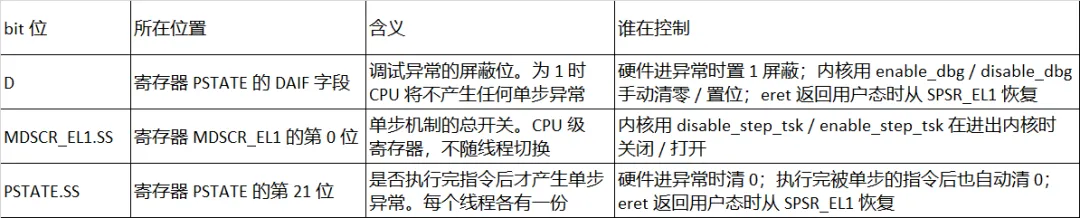

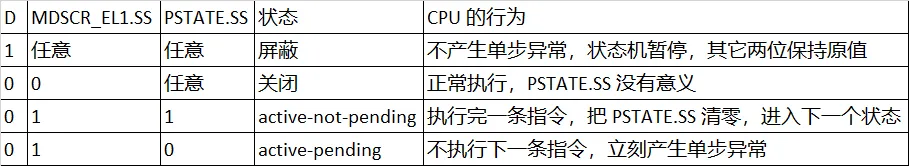

三个位组合起来可以理解为一个状态机：

MDSCR_EL1 是 CPU 级的寄存器，不区分用户态和内核态。如果被调试线程带着这个开关进入内核态，那内核自己的指令也将会被单步。

进异常时硬件自动把 PSTATE.SS 清零，此时 MDSCR_EL1.SS 为 1、PSTATE.SS 为 0，状态机处于 active-pending。el0_svc 里 enable_dbg_and_irq 一放开 D 位，下一条指令就会立刻触发单步异常。

所以，进内核需要先把单步调试关掉，返回用户态前再把它打开，让单步只作用于用户态的代码。kernel_entry 里的 disable_step_tsk 就是先把开关（MDSCR_EL1.SS）关掉，出内核前再由 enable_step_tsk 打开。

有了这个背景知识，enable_step_tsk 的代码就很好理解了。

第一行 tbz 是 Test bit and Branch if Zero，语法 tbz Xn, #bit, label：Xn 的第 bit 位为 0 就跳转。tbnz 与之相反，为 1 才跳。

9990f 里的 f 表示 forward，向后（代码下方）找最近的 9990 标号。数字标号可以重复定义，配合 f 或 b 后缀指明方向，是汇编宏里的常用写法。

flgs 传的是 x1，也就是先前读出来的 flags。TIF_SINGLESTEP 是第 21 位，置位表示当前线程正在被单步调试。

TIF_SINGLESTEP 没置位就直接跳到 9990，直接结束。置位了就走第二行的 disable_dbg，关掉调试异常。

这里 disable_dbg 是置位 DAIF 里的 D 位，这样就不会产生单步异常了。

接下来的第 3 - 5 行：先把 mdscr_el1 寄存器读出来，然后把它和立即数 1 相或，也就是把 bit 0（MDSCR_EL1.SS）置位，然后再更新回去。这里用 orr（或指令）可以保证只修改寄存器里的 bit 0，不会改到其它控制位。

注意，这里的先后顺序很重要，必须要先置位 D 位，然后再置位 MDSCR_EL1.SS。否则 msr 指令一执行完，CPU 就会产生单步异常。在内核态我们并不需要单步调试。

单步调试不是本文重点，不再展开更多细节。

我们的 poll 场景没有单步调试，tbz 直接跳到 9990 什么都不做。

3.2 kernel_exit

kernel_exit 是 kernel_entry 的镜像，基本可以理解为 kernel_entry 的逆过程，也定义在 arch/arm64/kernel/entry.S。先把宏完整贴出来：

    .macro    kernel_exit, el    .if    \el != 0    /* Restore the task's original addr_limit. */    ldr    x20, [sp, #S_ORIG_ADDR_LIMIT]    str    x20, [tsk, #TI_ADDR_LIMIT]    .endif    ldp    x21, x22, [sp, #S_PC]      // load ELR, SPSR    .if    \el == 0    ct_user_enter    ldr    x23, [sp, #S_SP]           // load return stack pointer    msr    sp_el0, x23#ifdef CONFIG_ARM64_ERRATUM_845719alternative_if_not ARM64_WORKAROUND_845719    nop    nop#ifdef CONFIG_PID_IN_CONTEXTIDR    nop#endifalternative_else    tbz    x22, #4, 1f#ifdef CONFIG_PID_IN_CONTEXTIDR    mrs    x29, contextidr_el1    msr    contextidr_el1, x29#else    msr contextidr_el1, xzr#endif1:alternative_endif#endif    .endif    msr    elr_el1, x21               // set up the return data    msr    spsr_el1, x22    ldp    x0, x1, [sp, #16 * 0]    ldp    x2, x3, [sp, #16 * 1]    ldp    x4, x5, [sp, #16 * 2]    ldp    x6, x7, [sp, #16 * 3]    ldp    x8, x9, [sp, #16 * 4]    ldp    x10, x11, [sp, #16 * 5]    ldp    x12, x13, [sp, #16 * 6]    ldp    x14, x15, [sp, #16 * 7]    ldp    x16, x17, [sp, #16 * 8]    ldp    x18, x19, [sp, #16 * 9]    ldp    x20, x21, [sp, #16 * 10]    ldp    x22, x23, [sp, #16 * 11]    ldp    x24, x25, [sp, #16 * 12]    ldp    x26, x27, [sp, #16 * 13]    ldp    x28, x29, [sp, #16 * 14]    ldr    lr, [sp, #S_LR]    add    sp, sp, #S_FRAME_SIZE      // restore sp    eret                              // return to kernel    .endm

参数 el 表示要返回到哪个异常等级。我们传的是 0，返回用户态。

宏里有两块可以先剔除掉。

开头第 2 行 .if \el != 0 那一段只在返回 EL1 时执行，用来恢复 kernel_entry 时改掉的 addr_limit，我们不走。

中间第 13 - 30 行 CONFIG_ARM64_ERRATUM_845719 那一段是 Cortex-A53 一个硬件勘误的规避代码，和主线无关。

剔掉之后，el = 0 时实际要执行的指令就是：

    ldp    x21, x22, [sp, #S_PC]      // load ELR, SPSR    ct_user_enter    ldr    x23, [sp, #S_SP]           // load return stack pointer    msr    sp_el0, x23    msr    elr_el1, x21               // set up the return data    msr    spsr_el1, x22    ldp    x0, x1, [sp, #16 * 0]    ldp    x2, x3, [sp, #16 * 1]    ...    ldp    x26, x27, [sp, #16 * 13]    ldp    x28, x29, [sp, #16 * 14]    ldr    lr, [sp, #S_LR]    add    sp, sp, #S_FRAME_SIZE      // restore sp    eret                              // return to kernel

这样看起来就清爽多了。后面的逐行分析就基于这个简化后的版本。

3.2.1 寄存器介绍

在开始分析之前，我还是想介绍下这里涉及到的各种寄存器（主要是通用寄存器和常见的特殊寄存器），否则理解起来总让人觉得有点飘，云里雾里的感觉。

●= 此刻作为活跃寄存器在用；

○= 存在、可访问，但不是当前执行时的主角；

—= 当前 EL 不能访问该寄存器。

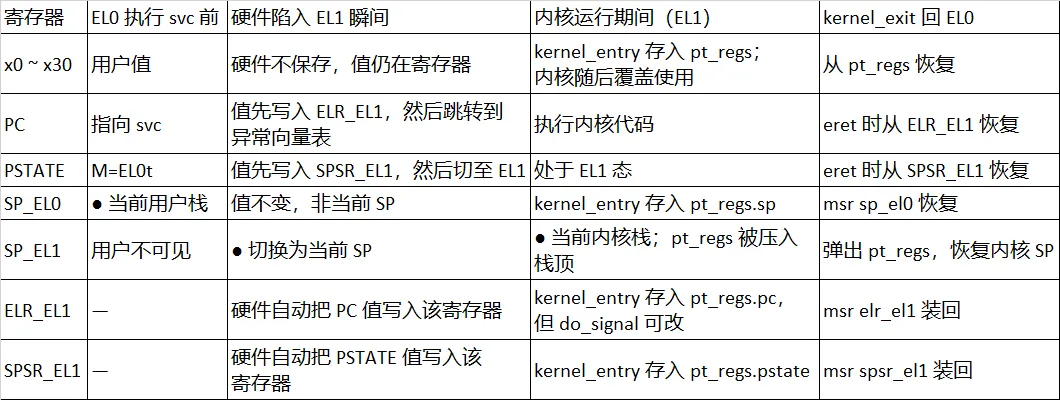

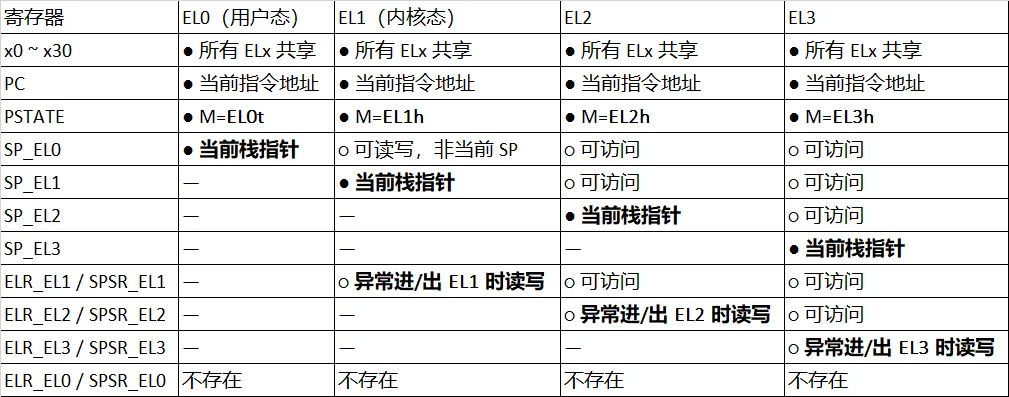

同步异常场景下，寄存器在各个时刻的情况如下：

重点介绍下 PC/ELR_EL1 和 PSTATE/SPSR_EL1 这两对寄存器。

PC 和 ELR_EL1

PC 是程序计数器，装着 CPU 当前正在执行的指令的地址，每执行完一条就前进到下一条。ARM64 上 PC 不是通用寄存器，软件不能用 mov 等指令直接读写它，只能通过跳转指令间接改变它。

ELR_EL1 是 Exception Link Register，异常链接寄存器。CPU 从用户态进入 EL1 处理异常时，硬件自动把返回地址写进 ELR_EL1；异常处理完执行 eret 时，CPU 从 ELR_EL1 取回这个地址装进 PC。

返回地址是哪一条指令，取决于异常的类型。svc 是主动陷入，返回地址是 svc 的下一条；中断和缺页是被打断，返回地址是被打断的那条指令自己，回去后要重新执行它。

PSTATE 和 SPSR_EL1

PSTATE 是处理器状态，装着 CPU 当前的一组控制位和标志位：当前异常等级和栈指针选择（M[3:0]）、四个异常屏蔽位（DAIF）、条件标志位（NZCV）、单步位（SS）等。和 PC 一样，PSTATE 不是一个可以整体读写的寄存器，软件只能通过 msr daifset 这类特殊指令改它的某个字段。

SPSR_EL1 是 Saved Program Status Register，保存的程序状态寄存器。CPU 进入 EL1 处理异常时，硬件把进异常之前的 PSTATE 完整地拷贝进 SPSR_EL1，然后把 PSTATE 改成异常处理所需的状态：切到 EL1、DAIF 全部置 1、SS 清 0。eret 时再把 SPSR_EL1 整个装回 PSTATE，被打断的上下文就恢复到了进异常前的状态。

两对寄存器的关系

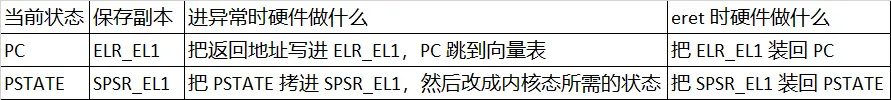

可以把 ELR_EL1 和 SPSR_EL1 理解成 PC 和 PSTATE 的影子。CPU 自己在用 PC 和 PSTATE 干活，影子里则存着异常返回之后它们该是什么值。

这里有一个关键的限制：影子只有一份。

每一次新的异常都会用新的值覆盖 ELR_EL1 和 SPSR_EL1。而系统调用执行期间，中断和缺页异常随时可能发生，每次发生都是一次新的异常。

所以 kernel_entry 进内核后第一件事就是用 mrs 把这两个影子读出来存进内核栈上的 pt_regs 的 pc 和 pstate 字段。此后不管来多少次异常，用户态的返回地址和处理器状态都安全地备份在内核栈上。

3.2.2 代码分析

现在开始分析代码。

这些汇编指令，pt_regs，以及 #S_xxx 这样的立即数在 poll 源码分析（三）里都详细介绍过，这里不再解释它们，重点聚焦在代码逻辑。

第 1 行：取回返回地址和处理器状态。

    ldp    x21, x22, [sp, #S_PC]      // load ELR, SPSR

pt_regs 偏移表里，pc 在 256，pstate 在 264，两个字段紧挨着。所以可以用一条 ldp 指令一次性从 S_PC 开始读 16 字节。

ldp 执行完后，x21 = pt_regs->pc，x22 = pt_regs->pstate。

第 2 行：上下文跟踪。

    ct_user_enter

和 el0_svc 里的 ct_user_exit 成对。没开 CONFIG_CONTEXT_TRACKING 的话展开为空，略过。

第 3 - 4 行：恢复用户态栈指针。

    ldr    x23, [sp, #S_SP]           // load return stack pointer    msr    sp_el0, x23

ARM64 每个异常等级有自己的栈指针寄存器。内核跑在 EL1 模式，通常用的是 SP_EL1；用户态跑在 EL0 模式，用的是 SP_EL0。进内核后 SP_EL0 就一直闲着，kernel_entry 把它读出来存进了 pt_regs 的 sp 字段，这里再原样写回去。

既然一直闲着，为什么还要存了再恢复呢？

因为 SP_EL0 的值可能会变。一是当前线程睡眠期间，这个 CPU 上跑了别的线程，别的线程返回用户态时会往 SP_EL0 里写它自己的栈指针。二是信号处理会修改 regs->sp，让用户态回去之后落在一个新建好的信号栈帧上。前者要求必须备份，后者要求必须从 pt_regs 恢复。

第 5 - 6 行：恢复 ELR_EL1 和 SPSR_EL1。

    msr    elr_el1, x21               // set up the return data    msr    spsr_el1, x22

x21 和 x22 在第 1 行代码那里已经装填成了 pc 和 pstate 字段，这里分别写进 ELR_EL1 和 SPSR_EL1，供 eret 使用。

不知不觉中，我们已经在恢复现场了。

第 8 - 13 行：恢复通用寄存器。

    ldp    x0, x1, [sp, #16 * 0]    ldp    x2, x3, [sp, #16 * 1]    ...    ldp    x26, x27, [sp, #16 * 13]    ldp    x28, x29, [sp, #16 * 14]    ldr    lr, [sp, #S_LR]

十五条 ldp 加一条 ldr，把 x0 到 x30 全部从 pt_regs 读回来。和 kernel_entry 里那十五条 stp 严格对应。lr 是 Link Register，链接寄存器，x30 的别名。

这里面有两个寄存器值得留意：

• x0 = regs[0]，也就是前面刚存进去的返回值。
• x8 = regs[8]，从 kernel_entry 存进去之后就没人碰过，所以还是 73。后面讲系统调用重启时要用到这一点。

第 14 行：弹出栈帧。

    add    sp, sp, #S_FRAME_SIZE

和 kernel_entry 第一条 sub sp, sp, #S_FRAME_SIZE 对应。sp 加回 304 字节，pt_regs 这一帧就被弹掉了，sp 回到内核栈的栈底。

此时内核栈是空的，线程下次进内核时 kernel_entry 会在同一个位置重新压一帧。

第 15 行：eret

    eret

Exception Return。这一条指令做三件事：

• PC 恢复为 ELR_EL1，也就是 regs->pc。
• PSTATE 恢复为 SPSR_EL1，也就是 regs->pstate。
• 根据新 PSTATE 的 M[3:0] 字段切换异常等级和栈指针。我们的 pstate 是用户态保存下来的，M[3:0] = 0b0000 表示 EL0，于是 CPU 降到 EL0，栈指针切换成 SP_EL0。

PSTATE 里的 DAIF 也一起恢复了。用户态的 I 位是 0，所以前面关掉的中断到这里自动重新打开。

至此，CPU 回到用户态，从 svc 的下一条指令继续执行，x0 里是 sys_ppoll() 的返回值。

glibc 的封装函数拿到 x0 后对其进行检查。如果它落在 -4095 到 -1 之间（内核里 MAX_ERRNO 是 4095），就把它取反存进 errno 并返回 -1；否则原样返回，也就是就绪 fd 的个数。

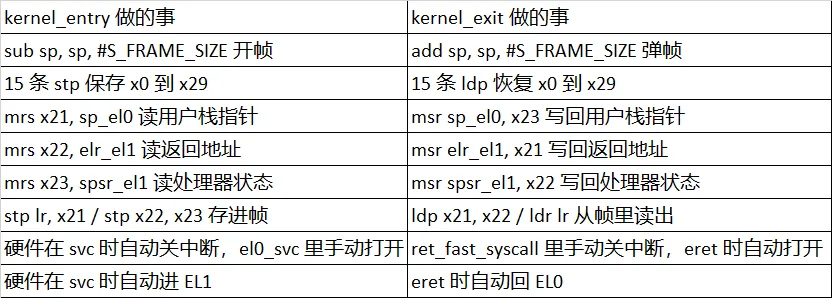

3.3 kernel_entry vs kernel_exit

快路径到此结束。接下来看慢路径。

4. 慢路径：work_pending

work_pending:    tbnz    x1, #TIF_NEED_RESCHED, work_resched    /* TIF_SIGPENDING, TIF_NOTIFY_RESUME or TIF_FOREIGN_FPSTATE case */    ldr     x2, [sp, #S_PSTATE]    mov     x0, sp                    // 'regs'    tst     x2, #PSR_MODE_MASK        // user mode regs?    b.ne    no_work_pending           // returning to kernel    enable_irq                        // enable interrupts for do_notify_resume()    bl      do_notify_resume    b       ret_to_userwork_resched:    bl      scheduleret_to_user:    disable_irq                       // disable interrupts    ldr     x1, [tsk, #TI_FLAGS]    and     x2, x1, #_TIF_WORK_MASK    cbnz    x2, work_pending    enable_step_tsk x1, x2no_work_pending:    kernel_exit 0ENDPROC(ret_to_user)

跳到这里时，x1 里还是 ret_fast_syscall 在关中断状态下读出来的 flags，中间没有任何指令改过它。

第 2 行：检查是否要调度出去，让出 CPU。

    tbnz    x1, #TIF_NEED_RESCHED, work_resched

前面介绍过 tbz，这里的 tbnz 是目标 bit 位非零就跳转。

x1 里装的是 thread_info 的 flags 成员，如果它的 TIF_NEED_RESCHED 标志位置位了就跳到 work_resched：

work_resched:    bl      schedule

调用 C 函数 schedule() 让出 CPU。

注意，这里 schedule() 是在关中断的状态下被调用的。等当前线程再次被调度回来，从 context_switch() 后半段的 finish_lock_switch() 出来时中断会被重新打开。所以 schedule() 返回时中断是开着的。

schedule() 返回后没有跳转指令，直接落到紧接着的 ret_to_user 标签。

TIF_WORK_MASK 有四个标志位，TIF_NEED_RESCHED 是第一个被优先处理的。为什么？

因为如果有更高优先级的线程等着运行，那让它先跑是第一要务。其它三个标志位对应的事情，说到底属于当前线程的内部事务。更高优先级的线程已经如饥似渴地等着 CPU 资源了，你还在这里死皮赖脸地处理这些事务不肯让出 CPU，不合适。

第 4 - 7 行：确认是否是回用户态。

    ldr     x2, [sp, #S_PSTATE]    mov     x0, sp                    // 'regs'    tst     x2, #PSR_MODE_MASK        // user mode regs?    b.ne    no_work_pending           // returning to kernel

ldr 把 pt_regs 的 pstate 字段读到 x2。

PSR_MODE_MASK 是 0xF，所以 tst 用来测试 pstate 的 M[3:0] 位域是否为 0。0 表示 EL0。

如果不是 0，说明这个 pt_regs 保存的不是用户态现场，那就不能去处理信号，b.ne 将直接跳到 no_work_pending。no_work_pending 标签处只有 kernel_exit 0 这一条指令。

第 5 行的 mov 指令提前把 pt_regs 的地址放进 x0，作为将来调用 C 函数 do_notify_resume() 的第一个参数。

第 8 - 9 行：开中断，然后调用 do_notify_resume()。

    enable_irq                        // enable interrupts for do_notify_resume()    bl      do_notify_resume

进 C 函数之前得先把中断打开，原因是 do_notify_resume() 可能会睡眠。

为什么因为 do_notify_resume() 可能会睡眠就必须要开中断呢？不打开行不行？

先补一个概念，IPI（Inter-Processor Interrupt，处理器间中断）。

多核系统里，一个 CPU 要让另一个 CPU 做点事，比如刷掉它的 TLB、让它重新调度、在它上面执行一个函数，唯一的办法就是给它发一个中断。这个由 CPU 发给 CPU 的中断就是 IPI。

目标 CPU 收到 IPI 后进中断处理程序，做完要求的事再返回。这也意味着，如果目标 CPU 关着中断，IPI 就只能挂在中断控制器里等，等到它开中断为止。

IPI 有一种同步用法：发送方发出 IPI 后原地自旋，直到目标 CPU 执行完再继续。

kernel/smp.c 的 smp_call_function_single() 就是这样，它开头有一句检查：

    /*     * Can deadlock when called with interrupts disabled.     ...     */    WARN_ON_ONCE(cpu_online(this_cpu) && irqs_disabled()                 && !oops_in_progress);

注释说得很直白：关着中断调用它可能死锁。

设想 CPU 0 和 CPU 1 上各有一个线程，都关着中断，同时向对方发 IPI 然后自旋等待。CPU 0 收不到 CPU 1 的 IPI，CPU 1 也收不到 CPU 0 的，两个 CPU 永久卡死，而且没有任何东西能打破它，因为打破它需要的恰恰是中断。只要有一边中断是开的，它就能在自旋中响应对方的 IPI，把对方放走，死锁就不成立。

回到 do_notify_resume()。它的执行路径里有个一样的场景。

_TIF_NOTIFY_RESUME 分支路径会执行 task_work_run()，这个函数进而执行延迟的 fput()，某些文件（比如 perf 事件文件）的 release 路径就会调用 smp_call_function_single()，这个函数最终就会发一个 IPI 中断给目标 CPU。

work_pending 又是所有线程回用户态的公共路径，如果这里少一条 enable_irq，等于让每一个回用户态的线程都变成潜在的关中断等待者。只要系统里出现两个线程同时互等对方的时刻，死锁就必然发生。

内核对此的处理是一刀切：关中断状态下不允许调用任何可能睡眠或等待的函数。might_sleep() 检查到 irqs_disabled() 就打印 "BUG: sleeping function called from invalid context"，在开发阶段就把这种场景扼杀在摇篮里。do_notify_resume() 的代码路径上处处都有这个检查。

注意，此时 x0 = pt_regs 的地址，x1 = thread_info.flags，刚好对应 do_notify_resume() 的两个参数。

这个函数在 arch/arm64/kernel/signal.c：

asmlinkage voiddo_notify_resume(struct pt_regs *regs,                                 unsigned int thread_flags){    if (thread_flags & _TIF_SIGPENDING)        do_signal(regs);    if (thread_flags & _TIF_NOTIFY_RESUME) {        clear_thread_flag(TIF_NOTIFY_RESUME);        tracehook_notify_resume(regs);    }    if (thread_flags & _TIF_FOREIGN_FPSTATE)        fpsimd_restore_current_state();}

代码结构非常简单，一目了然。按 thread_flags 里的三个标志依次处理对应的任务。

TIF_NEED_RESCHED 不在这里处理，汇编里已经先处理掉了。

本文重点关注 _TIF_SIGPENDING 标志位，也就是 do_signal() 函数。后面两个标志位略过。

do_signal() 的整个实现比较长，放到下篇单独来分析它。我们接着往下看。

第 10 行：跳到 ret_to_user 继续。这是返回用户态前的最后一程。

    b       ret_to_user

do_notify_resume() 返回后不是直接 kernel_exit，而是跳到 ret_to_user：

ret_to_user:    disable_irq                       // disable interrupts    ldr    x1, [tsk, #TI_FLAGS]    and    x2, x1, #_TIF_WORK_MASK    cbnz   x2, work_pending    enable_step_tsk x1, x2no_work_pending:    kernel_exit 0

这几条指令和 ret_fast_syscall 几乎一样，只是少了存 x0 和检查跟踪标志两步。它先关中断，再重新读一次 flags，再检查 _TIF_WORK_MASK。还有工作就再跳回 work_pending，没有了才 kernel_exit。

第 2 行：do_notify_resume() 一调用完就得立刻关掉中断。原因在前面第 2 节已经解释过了。

第 3 - 5 行：这个套路已经非常熟悉了。读出 flags，然后检查 _TIF_WORK_MASK 这几个 bit 位，有任何一个置位了就跳回上面的 work_pending 再走一次慢路径。

第 6 - 8 行：和快路径的最后两行一模一样。第 3 节已经详细分析过了。

这里有个问题值得思考：为什么要走 work_pending 循环，只处理一次不行吗？

这个问题可以拆分成两个子问题：

• 处理过一次后，这几个 bit 位为什么还会被再次置位？
• 如果真的置位了，置之不理可不可以？

让我们先再回看一下第 2 节里介绍这四个 bit 位的那张表。

对于第一个子问题，标志位本质上只是 thread_info 里的一块内存，这里的返回路径并没有对这块内存做任何互斥访问的措施。所以只要置位条件满足，这几个 bit 位完全有可能被再次置位。

至于每个 bit 位对应的置位条件，有很多种场景都能满足，这里不展开了。

我想重点聊聊第二个子问题：

TIF_SIGPENDING：如果 ret_to_user 里再次检测到这个标志置位了，说明又来了新的信号。旧的信号在返回用户态之前都处理了，新的信号没理由就不管了。为了保证信号送达的语义完整性，新来的信号也得在这处理。

TIF_NEED_RESCHED：如果 ret_to_user 里检测到这个标志置位了，说明更高优先级的线程正等着 CPU 资源，当前这个低优先级的线程的事情都得放放，必须调度出去让出 CPU。所以得处理。

TIF_NOTIFY_RESUME：这个标志的语义就是在线程回用户态之前执行一个回调，既然置位了，就说明有回调等着执行。所以也得处理。

TIF_FOREIGN_FPSTATE：这个标志置位说明浮点寄存器里不是即将运行的这个线程的数据，那必须得在返回用户态之前处理好。

可见，每个 bit 位背后对应的任务都是在返回用户态之前就必须要处理掉的。

进一步追问，跳出 work_pending 循环后，到真正返回用户态，还有一些代码要执行，万一在此期间又有标志置位了呢？

答案是返回用户态后再处理，但不会漏掉。

假设我们当前的线程运行在 CPU0 上，CPU 1 上的线程给我们发信号，它会把我们线程的 TIF_SIGPENDING 标志置位，这时我们可能正在执行 kernel_exit 的某条 ldp 指令。

CPU1 上的线程发现当前线程没睡，就去调用 kick_process()：

voidkick_process(struct task_struct *p){    int cpu;    preempt_disable();    cpu = task_cpu(p);    if ((cpu != smp_processor_id()) && task_curr(p))        smp_send_reschedule(cpu);    preempt_enable();}

if 下一行的 smp_send_reschedule(cpu) 会给 CPU0 发一个重新调度的 IPI 中断。这个 IPI 到达时我们的中断是关的，并不会响应它，但它也不会丢失，而是挂在中断控制器里。

eret 一执行，PSTATE 恢复成用户态的 I = 0，中断放开，挂着的 IPI 立刻被响应。CPU0 可能连用户态的一条指令都还没执行就立刻进了中断异常流程。

IPI 从 el0_irq 进来，处理函数本身几乎什么都不做，但 el0_irq 的返回路径是 b ret_to_user，那里会重新读标志，看到 TIF_SIGPENDING 置位，便进 do_signal() 处理。

所以 kernel_exit 期间置位的标志并没有被漏掉，而是被延后处理了。

至此，整个返回流程只剩下 do_signal() 还未分析，这将是下篇的内容。
