嘉立创EDA中的AI全流程自动画图布线插件?
前言

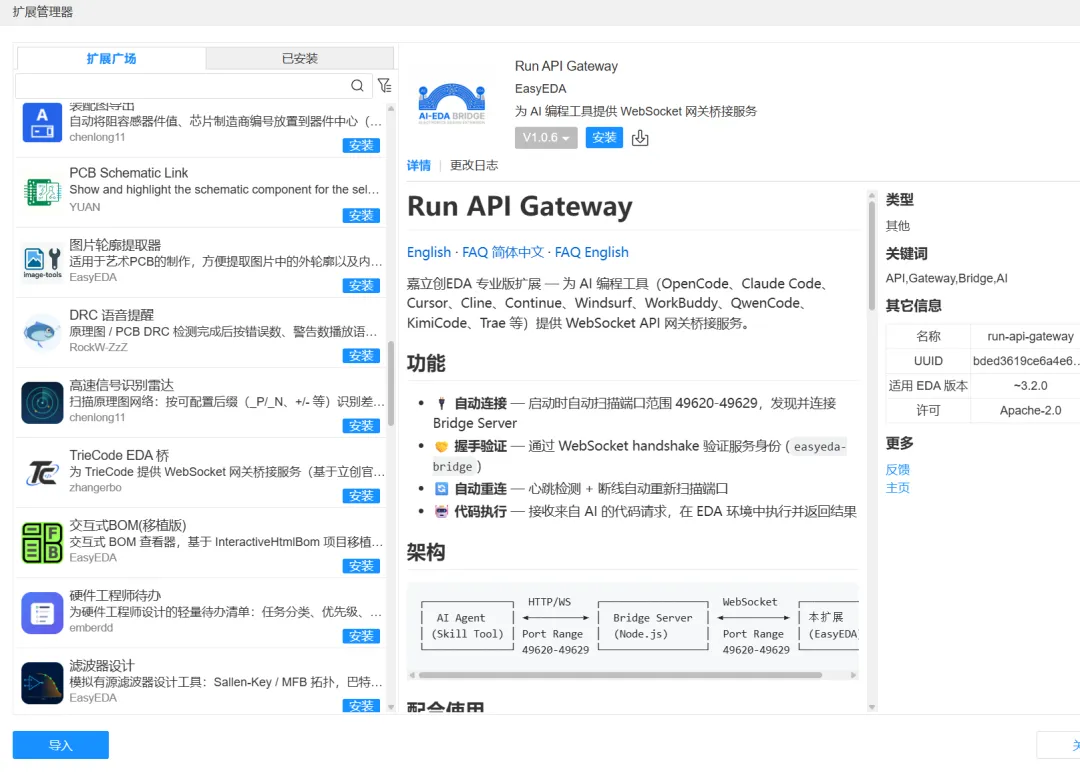

最近我在嘉立创EDA的插件目录中看到一个很有意思的插件，叫做Run API Gateway。
它不是那种帮你批量改个丝印、算个阻抗的小工具。它做的事情更彻底：在 EasyEDA Pro 和专业版之间架一条本地通道，让外部程序可以直接在你正在运行的软件里执行代码。也就是说，AI 不是给你生成一个文件让你导入，而是在你已经打开的工程里，直接操作元件、网络和走线。
为了测试一下它的可用性，我们使用DeepSeek-v4.1 flash来测试一下效果如何。
1
安装和使用

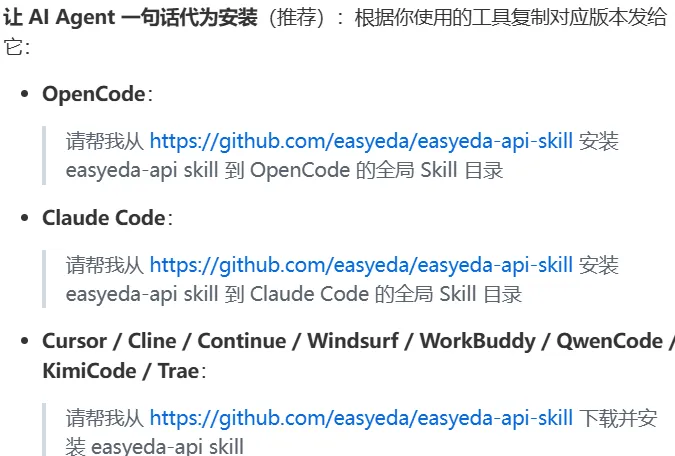

在Run API Gateway的介绍中可以直接复制对应命令让Agent自动安装对应Skill，这里我们也让DeepSeek自己安装这个Skill.

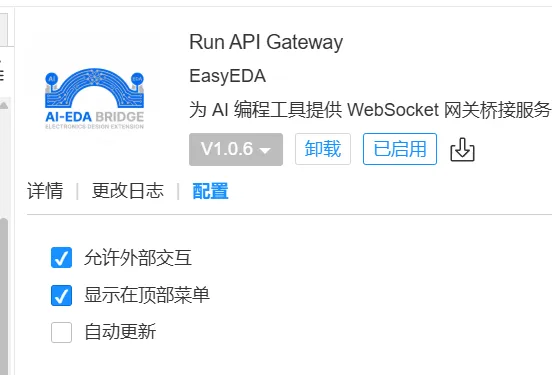

随后根据介绍，在Run API Gateway中在配置选项打开“允许外部交互”以及显示在顶部菜单。
接着发现在顶部中就有一个API Gateway可以进行链接，之后我们返回Agent，用之前提到的Skill开启Agent和立创EDA的桥接。
2
测试原理图和PCB

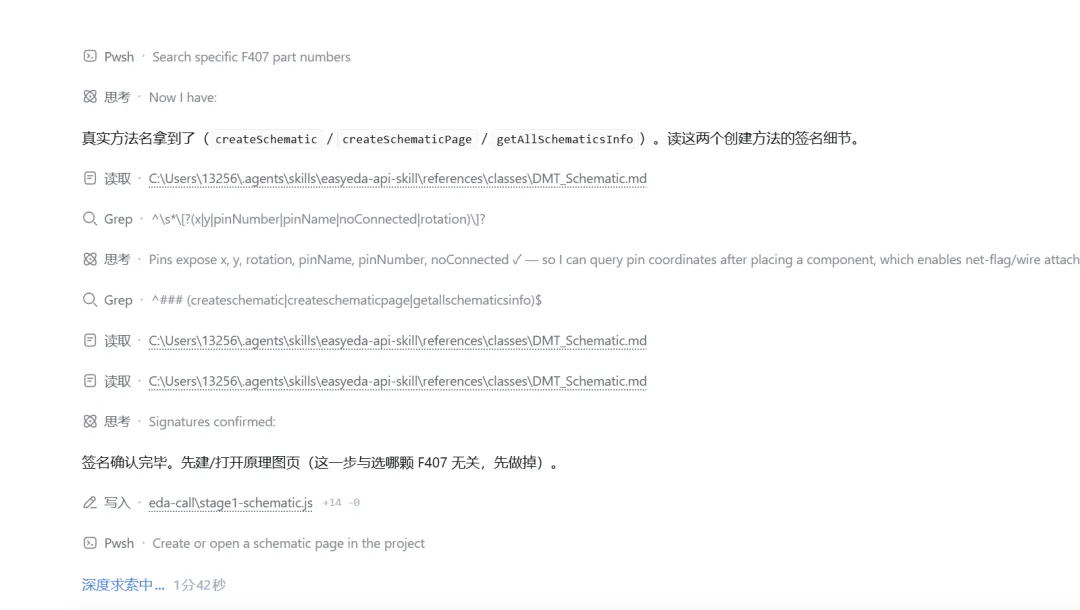

等到Agent和EDA桥接完成后，我们创建一个空白的工程，之后像Agent发送命令，让Agent帮我创建一个STM32F103核心板：

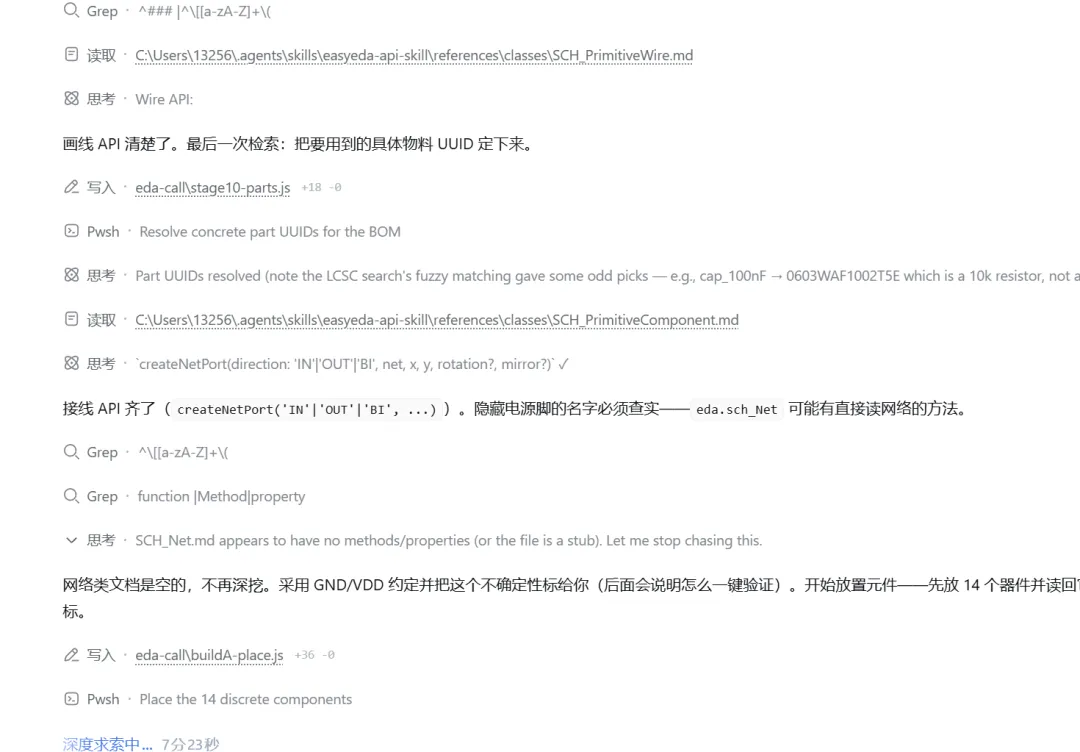

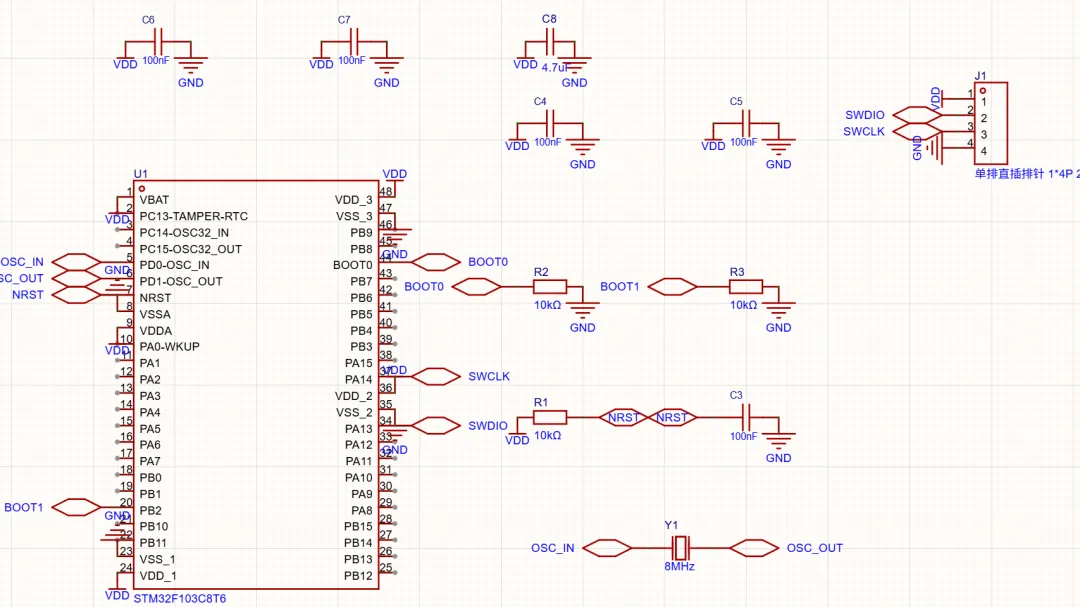

经过了一番运行之后....额这个最小系统板勉强可以把，虽然有点乱糟糟的，但是没有什么明显的错误，确实是可以用的最小系统。

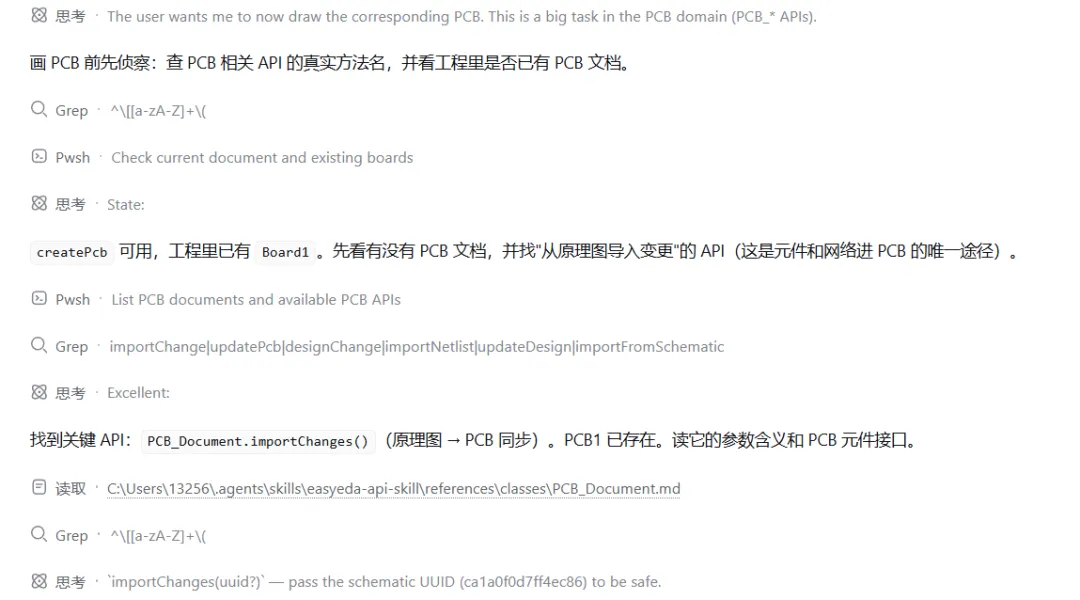

之后让Agent将其转为PCB：

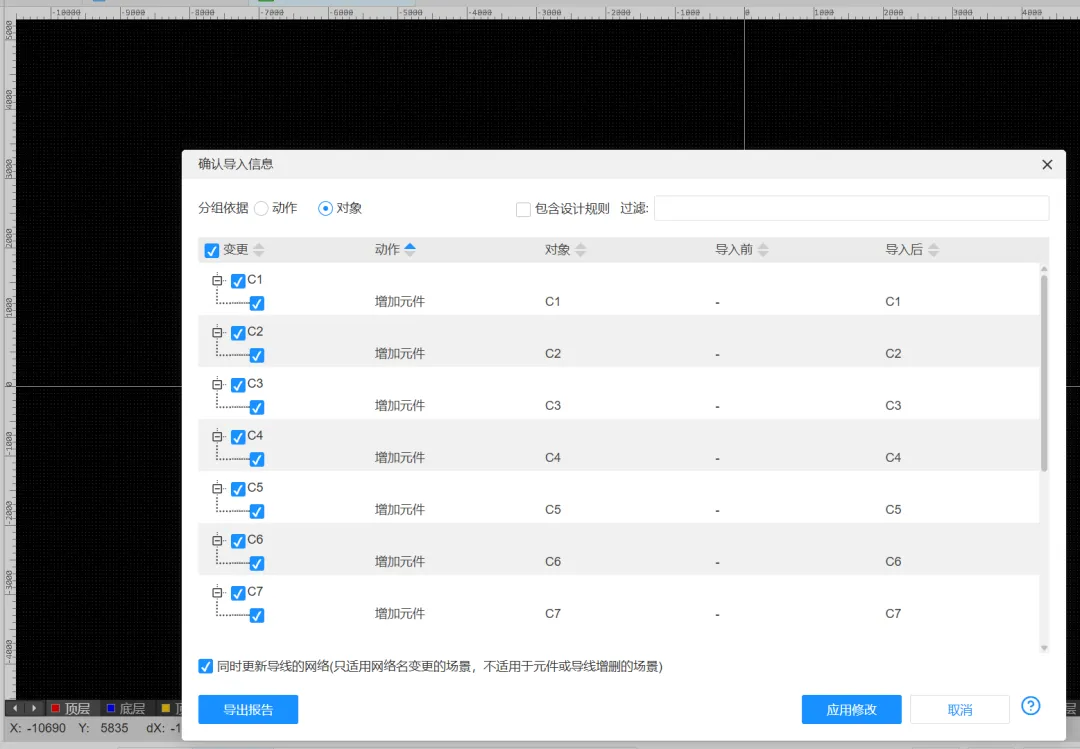

不够还要自己点一次确定。

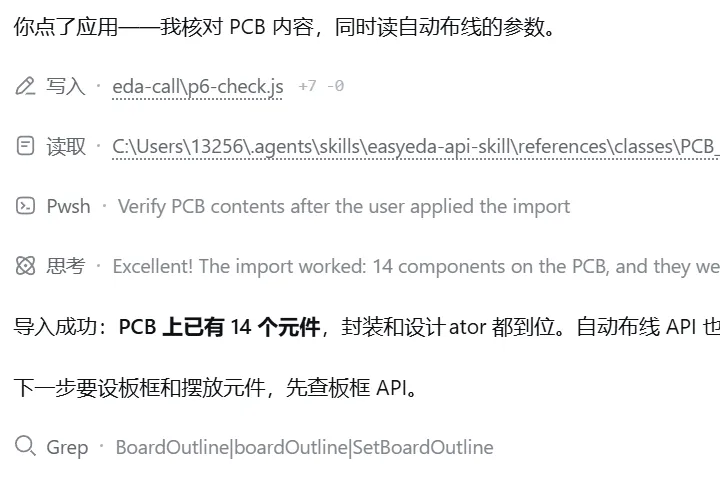

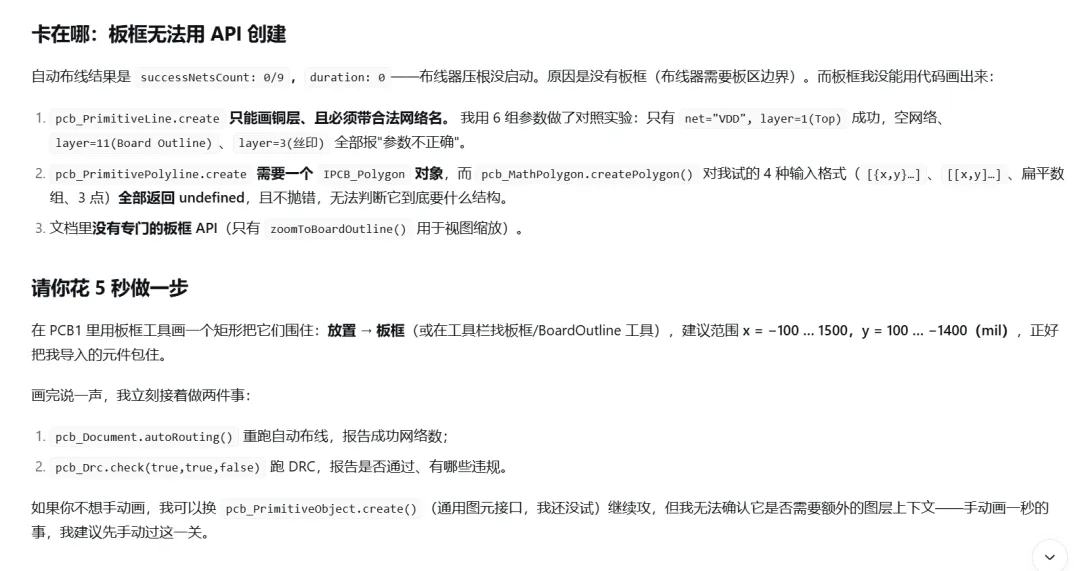

然后，Agent无法自己创建板框，我还得画一个板框才能继续使用。

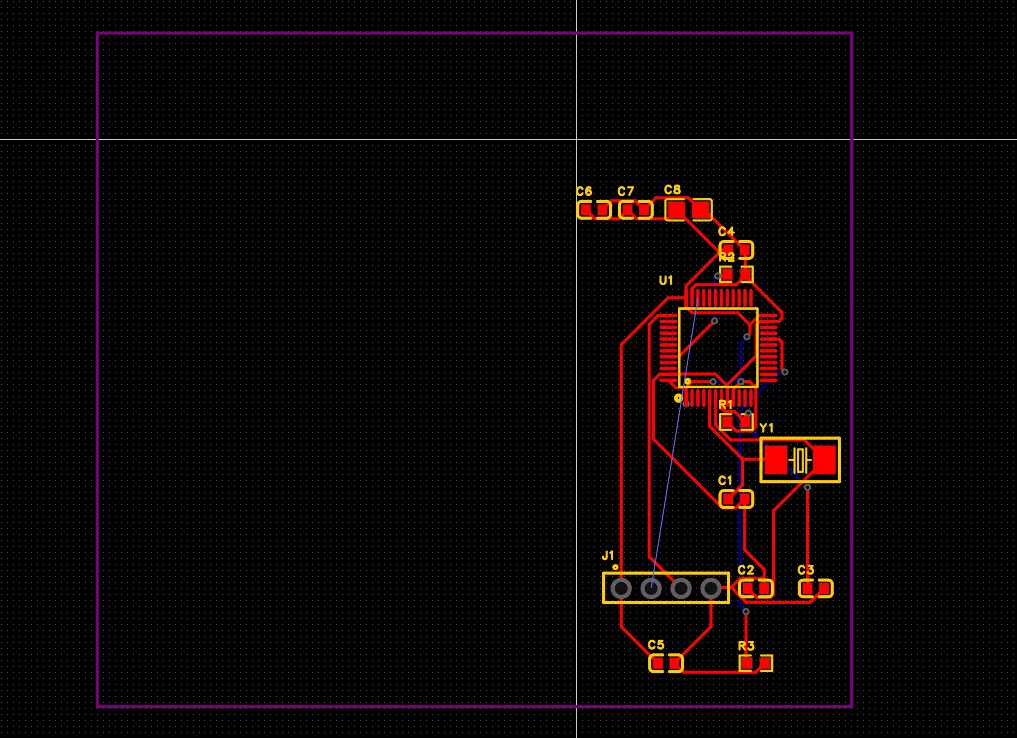

从最后的效果来看，三轮对话依旧没办法解决布线没有布完的问题，而且布局也非常的丑陋。
不过有一点需要考虑的是，我使用的是Deepseek Harness而不是使用Codex的Computer Use。其实Agent是没办法获取屏幕截图的...驱动它的模型是纯文本的，不接受图片输入。
因此这样子的结果在我的预料之中，不过Run API Gateway也算是提供了一套标准化的API接口让Agent可以操作嘉立创EDA工具。
后面试一下使用Codex这些可以实时查看屏幕的Agent工具来看看效果。
