TEM中颗粒扎堆,就说明溶液里团聚了吗?
说明：本文主要介绍TEM视场中颗粒扎堆时，干态制样、液相团聚、硬团聚、DLS/Zeta互校、多视场统计和报告口径之间的关系。
TEM里颗粒扎堆记录的是什么状态？

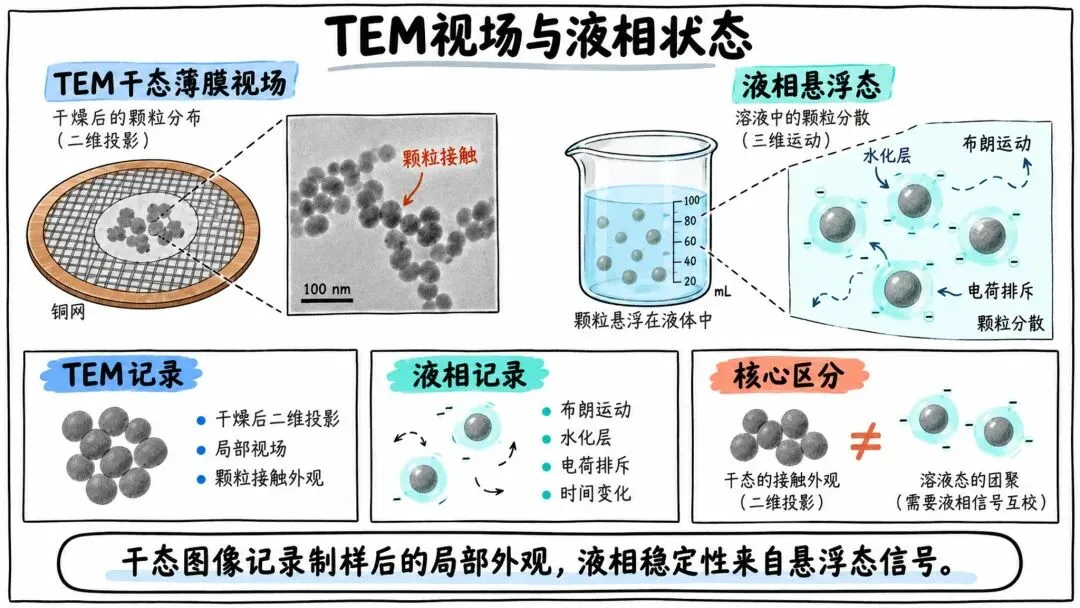

TEM记录的是电子束穿过薄样后的投影图像。纳米颗粒从分散液滴到碳膜薄区，要经历滴样、铺展、蒸发、吸附和真空干燥。TEM里的颗粒接触外观主要属于干态薄膜上的局部状态，和烧杯中颗粒的三维悬浮分布属于两个样品口径。该差异来自样品从液体转成薄膜的物理过程。
液体中颗粒受布朗运动、水化层、表面电荷和配体壳影响，颗粒之间的平均间距会随浓度、离子强度和pH改变。液相扩散尺寸在分散介质里形成，干态投影外观在真空薄膜上形成。干燥后溶剂层消失，局部颗粒被压到碳膜表面。
一张密集视场为何不够？
同一滴样品在铜网上会形成中心薄区、边缘咖啡环和厚区沉积。多视场统计覆盖不同载网区域，能减少单个密集区域带来的偏差。操作者若只截取一个颗粒密集区域，图像会放大局部接触比例；若只看稀疏区域，又会低估团簇数量。
视场里颗粒彼此相贴，来源包括液滴干燥造成的局部浓缩、溶液中已经存在的软团簇和热史留下的硬团聚体。三种来源在图像上都会变成一团灰黑颗粒，差异藏在制样历史、再分散响应和液相散射信号中。

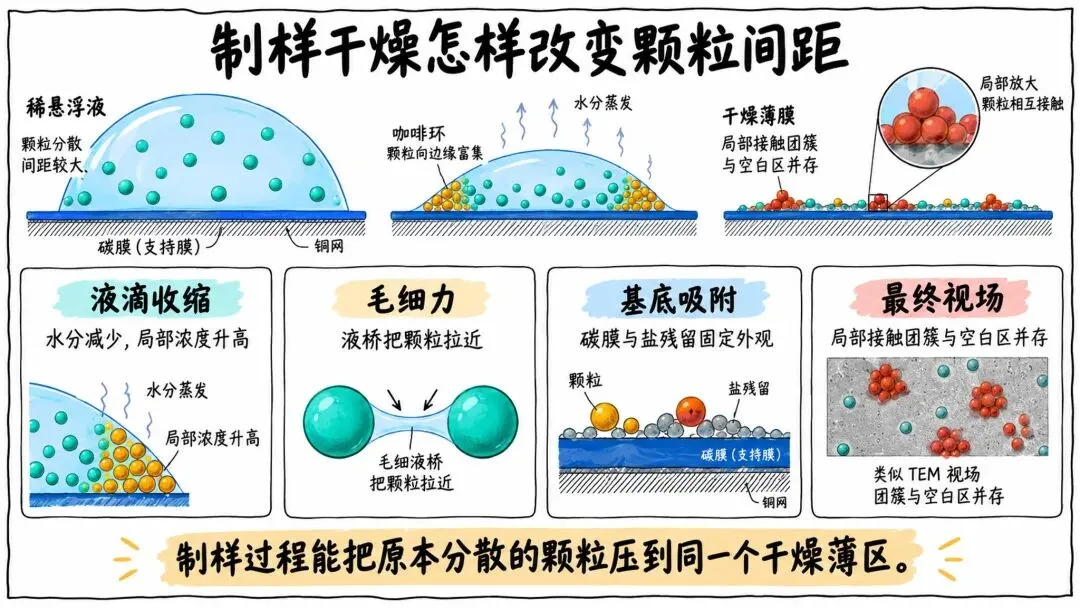

制样时液滴越大、颗粒浓度越高、干燥越慢，颗粒在边缘聚集的机会越高。盐残留、聚合物保护剂和表面配体还会留下浅灰背景，背景纹理会和颗粒外廓混在一处。薄区厚度、颗粒投影和残留物形貌保存在同一批原始文件中。
颗粒表面若有柠檬酸根、PVP、油胺或硅烷层，干燥时配体壳会塌缩或重排，颗粒接触距离随之改变。保护剂残留还能把颗粒固定在碳膜上，TEM外观便带有分散介质和表面化学的痕迹。
TEM扎堆的文字可写成“干态TEM视场中出现颗粒接触区域”。若要描述溶液中的团聚，需要把悬浮态测量补上，例如DLS峰位、PDI、Zeta电位、浊度和沉降照片。该句停在样品口径上，不把单张图像扩展成液相状态。
液相团聚依赖哪些悬浮态信号？

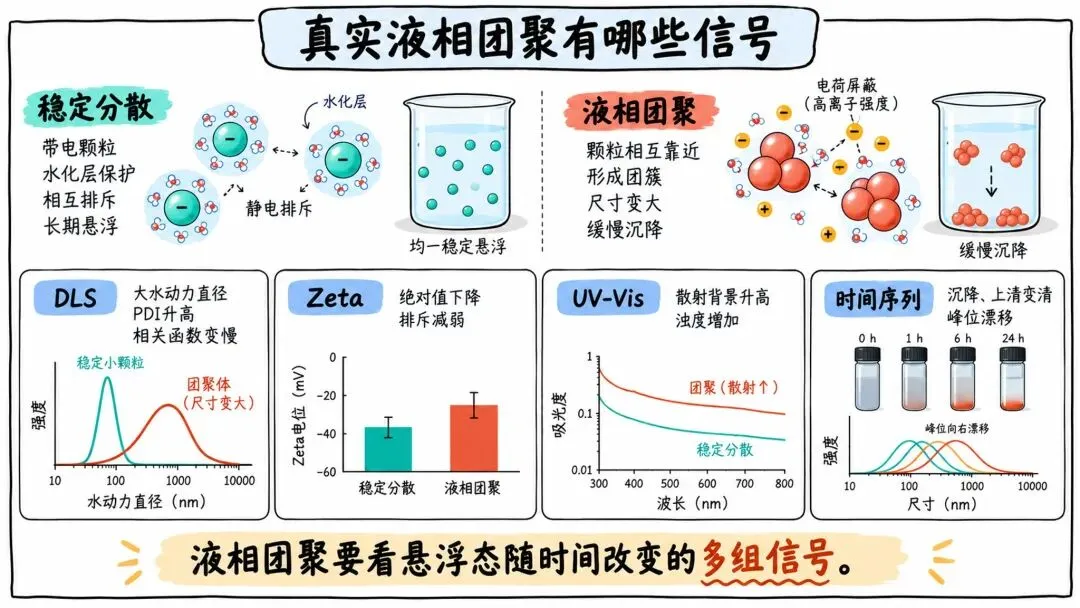

液相团聚发生在颗粒还处于分散介质中时。电荷排斥减弱、配体脱附、盐离子压缩水化外壳、pH改变表面电位，颗粒会从分散扩散变成慢扩散团簇。悬浮态团聚会改变散射、沉降和再分散行为。烧杯中的颗粒群体会随静置时间形成上清和沉降层。
DLS对少量大颗粒很敏感，因为散射强度随尺寸急剧增加。PDI升高和相关函数变慢，代表样品中有慢扩散散射群体。来源包括软团簇、灰尘、气泡、沉降颗粒和多重散射，单个峰位只占一部分信息。
Zeta电位给出颗粒表面电势环境。绝对值降低时，静电排斥变弱，颗粒靠近后更容易形成团簇。UV-Vis或浊度曲线能记录散射背景升高，静置照片能记录沉降速度，上清颜色和沉降层厚度也会改变。
盐浓度升高会压缩双电层，pH接近等电点时表面电荷减少，聚合物保护层脱附后空间位阻减弱。团聚阈值常出现在离子强度、pH和配体覆盖度的组合变化中，悬浮液会从均一浑浊转成颗粒群体缓慢下沉。上清区透光度和底部沉积厚度会随放置时间改变。
DLS和TEM为何给出不同尺寸？

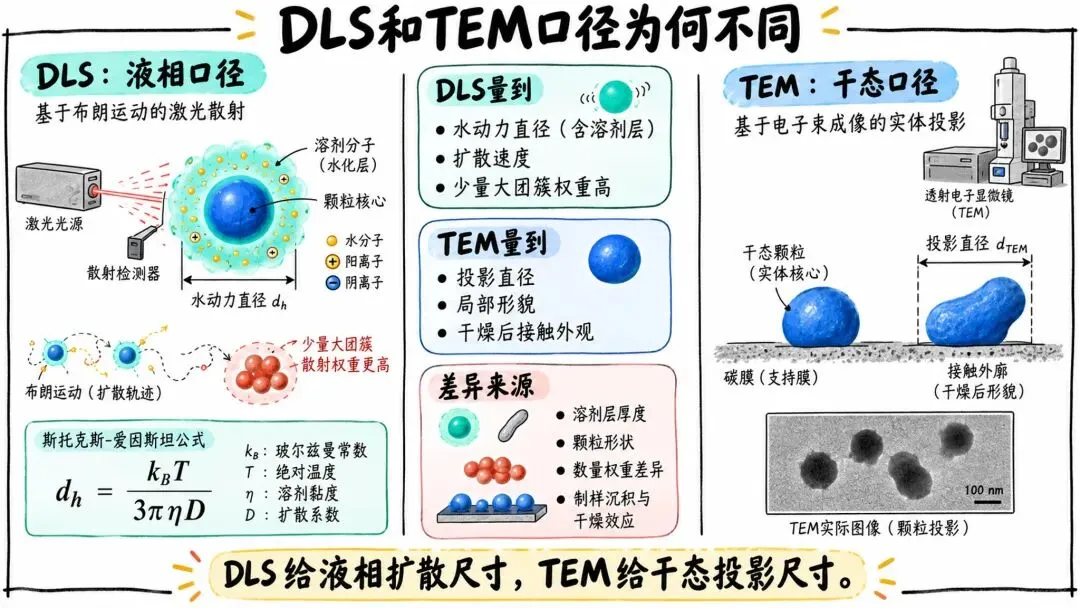

DLS换算的是水动力直径dh，颗粒核心、水化层、吸附分子和扩散速度都会纳入结果。TEM量到的是干态投影直径，DLS水动力口径和TEM投影口径不应放在同一把尺子上。水化层已经消失，颗粒形貌还受碳膜吸附影响。
若DLS大峰随稀释消失，Zeta绝对值仍较高，TEM却在边缘区出现颗粒堆积，源头偏向滴样浓缩。若DLS大峰、PDI升高、Zeta绝对值下降和沉降照片沿同一方向变化，液相团聚的指向更集中。
再分散能区分软团簇和硬团聚吗？
软团簇依靠弱静电、配体桥连或短程吸引维持，超声、稀释或更换pH后会部分解开。再分散响应能区分弱接触和固定接触。硬团聚来自接颈、烧结桥或长时间老化后的不可逆接触，再分散后仍保留大团簇。
液相记录要保留测试前的摇匀方式、放置时间、温度、浓度和介质组成。DLS的count rate、相关函数质量、分布类型和重复次数也要写入同一批记录。峰位漂移和沉降层厚度属于时间序列信息。
制样条件怎样改写TEM里的颗粒接触？

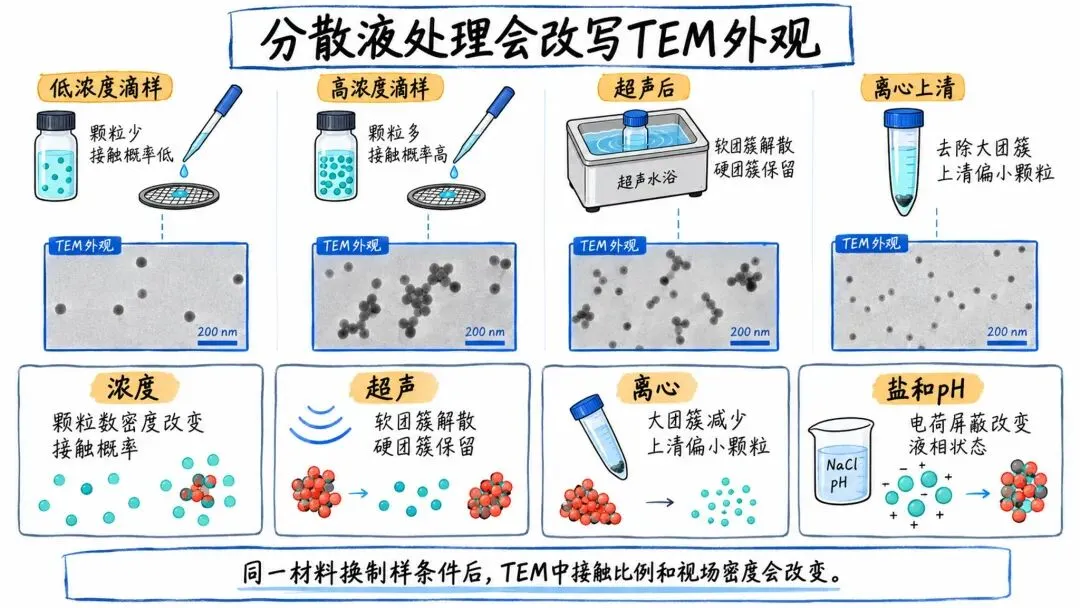

TEM制样把液体样品压缩到一张薄膜上，浓度、滴样量、干燥速度和碳膜润湿性都会改变最终颗粒间距。高浓度滴样会增加接触机会，低浓度滴样更容易获得分散视场。两组样品的单位面积颗粒数差异会被拉大。
超声能解开软团簇，也会让部分配体壳受损。离心会去掉大团簇，使上清偏向小颗粒群体。盐和pH改变电荷屏蔽后，同一材料的液相状态会变，TEM中接触比例也会随之改变。样品前处理属于图像口径的一部分。
胶体样品的取样高度也会改写TEM外观。瓶底沉降层富集团簇，上清富集小颗粒，中间浑浊层保留混合粒群。若取样针头靠近瓶底，载网上的大团簇比例会升高；若只取上清，细小颗粒比例会上升。取样体积和吸液深度也会改变局部颗粒数。取样位置写入记录后，TEM视场密度对应具体样品来源。
低倍总览和高倍局部怎样配合？

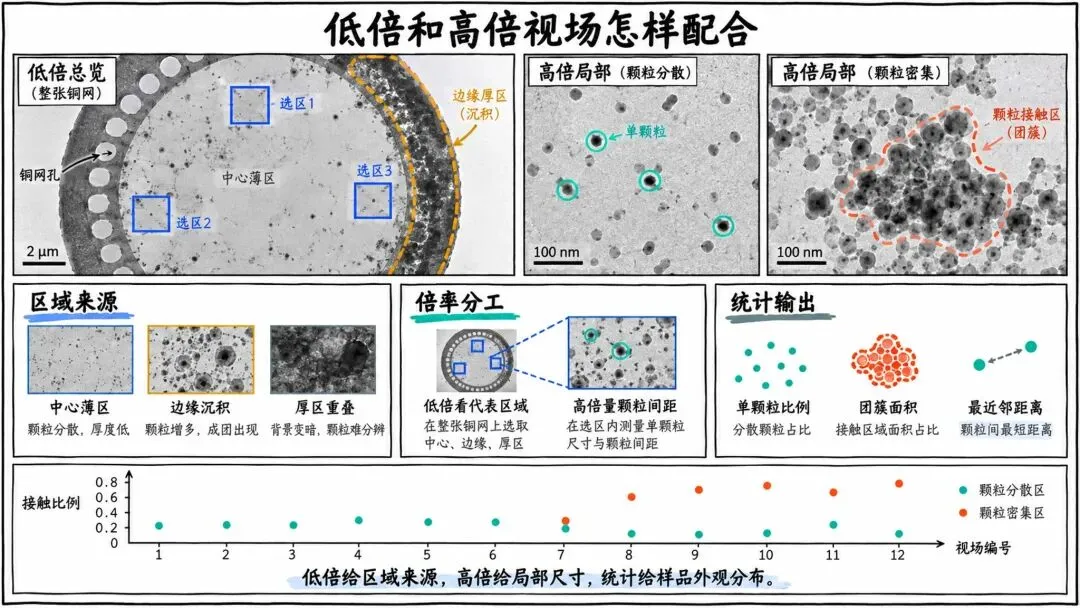

低倍图负责记录载网孔、中心薄区、边缘沉积和厚区重叠。高倍图负责量颗粒投影直径、最近邻距离和团簇面积。低倍区域来源缺失时，高倍密集图很难代表整张载网。
统计时将视场分为中心薄区、边缘沉积区和厚区重叠区，分别记录颗粒数、单颗粒比例、接触团簇面积和最近邻距离分布。多个网格孔会覆盖区域差异。
束流和厚区会带来哪些假象？
电子束照射会让有机配体碳化、纳米颗粒迁移或轻微烧结，厚区重叠会把上下两层颗粒投影到一处。束流剂量、成像时长和样品厚度会改变视场外观。重复拍摄同一区域时，接触比例也会随照射时长上升。
碳膜破损、盐晶残留和污染层会把背景变暗，颗粒边缘随之变得模糊。若密集区域只出现在液滴边缘或厚区，干燥沉积贡献较大；若中心薄区、上清样和再分散样仍有团簇，硬团聚占比更高。

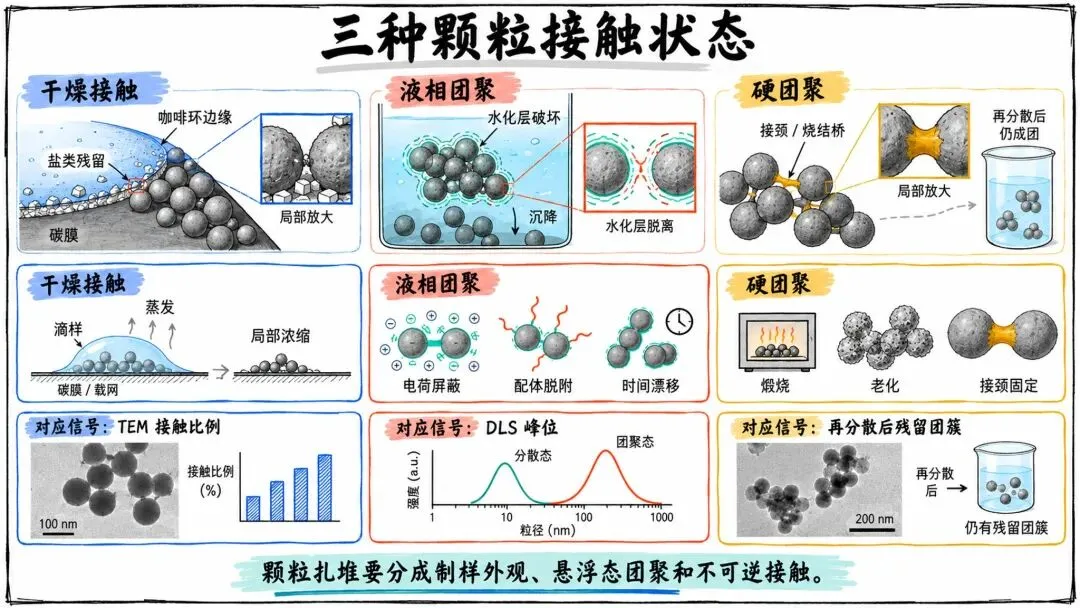

颗粒扎堆最终要分成三类记录：干燥接触、液相团聚和硬团聚。干燥接触跟滴样和蒸发有关，液相团聚跟电荷屏蔽和配体稳定有关，硬团聚跟热史、老化和接颈固定有关。三类状态对应不同实验动作。
若同一批颗粒经超声后接触比例下降，原始密集外观更接近软团簇或干燥堆积；若煅烧样、老化样和再分散样保留接颈形貌，不可逆接触占主导。该差别会改变催化分散度、有效比表面积和悬浮稳定性。
怎样记录TEM扎堆的样品口径？

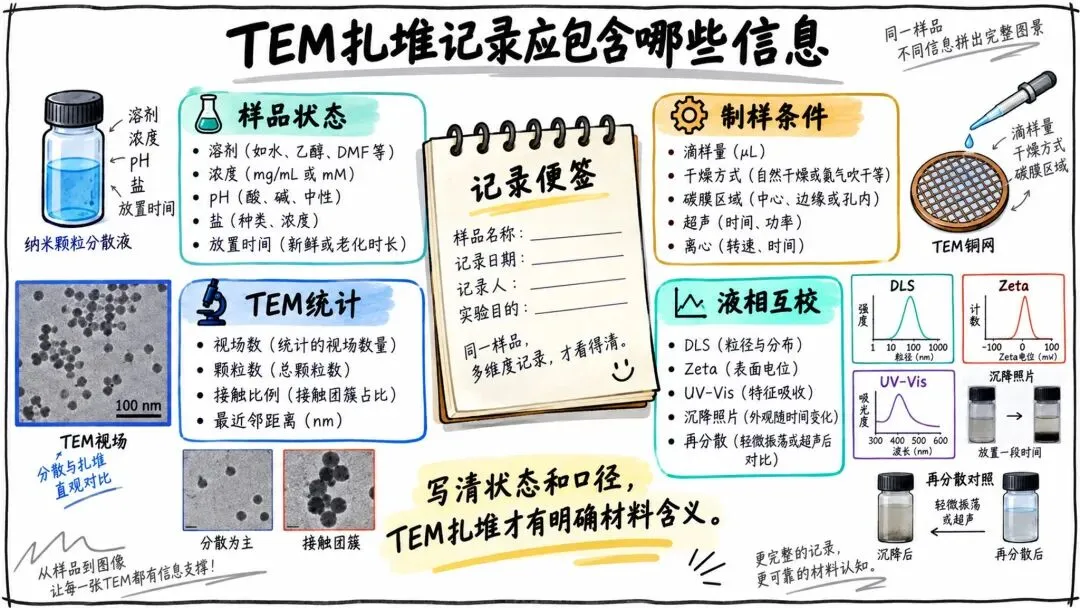

报告中应写清样品来自原液、稀释液、上清液还是再分散液。样品状态缺失时，颗粒扎堆只剩形貌描述。溶剂、浓度、pH、盐种类、放置时间、超声条件和离心条件要与TEM文件一起保存。样品瓶标签、TEM文件名和DLS批次号对应同一份分散液。
TEM部分要写视场数量、颗粒总数、区域来源、放大倍数、最近邻距离、接触团簇面积和单颗粒比例。统计口径比单张漂亮图更能代表样品外观。每个视场应保留原始比例尺和低倍位置。
液相部分可配套DLS、Zeta、UV-Vis浊度、沉降照片和再分散测试。若DLS大峰、Zeta绝对值下降、沉降加快和TEM多视场接触比例升高同向变化，悬浮态团聚的归属更集中。
原液、稀释液、上清液和再分散液若来自不同处理路径，TEM接触比例要按路径分别记录。互校批次包含同一天的DLS样品、同一瓶Zeta样品和同一张载网区域，处理历史会保留在样品名称、测试时间和显微文件编号中。
若文章只展示TEM图，文字应限制在干态视场和制样条件内；若加入液相互校，记录范围才能扩展到分散稳定性、团聚动力学和再分散残留团簇。DLS批次、Zeta批次和TEM载网编号要放在同一实验记录中。
应该怎么写比较稳妥？
稳妥写法是：TEM干态视场中出现颗粒接触团簇，液相状态需由DLS、Zeta、浊度、沉降照片和再分散响应互校。若缺少液相信号，可写成“制样后局部颗粒接触密集”。
若所有液相信号都接近分散状态，TEM扎堆多半来自滴样和干燥沉积；若液相峰位随时间增大、Zeta绝对值下降、上清变清且再分散后残留团簇，样品中存在稳定团聚群体。最终记录停在样品状态、测量口径和实验条件上。
