嵌入式软件OTA升级固件时,几种FLASH划分方式
点击上方蓝字谈思实验室
获取更多汽车网络安全资讯
很多嵌入式硬件设备都集成了OTA功能，以便产品量产后可以通过远程OTA等方式下载的APP应用程序。
在使用带有OTA功能的固件之前，其实还需要提前下载BootLoader程序，才能进一步下载APP程序。
今天就来说说通过OTA方式升级固件时，几种Flash（闪存）划分方式。
01
独立型

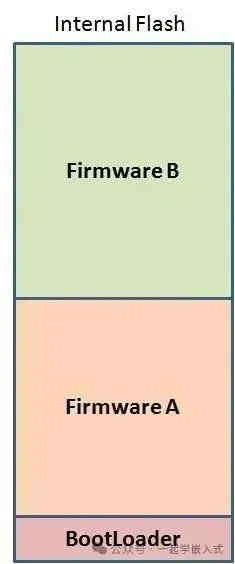

所谓独立型就是专门划出一部分闪存（Flash）空间用来存储引导程序（BootLoader）。
如下图：
BootLoader：引导程序
Firmware A：应用程序
Firmware B：下载备份程序
Firmware A区用来固定执行应用程序，当引导程序（BootLoader）将接收到的新固件存入到Firmware B区，并校验成功后，Firmware A区中的应用程序将被擦除，然后Firmware B区的新固件将写入到Firmware A区中。
这种方式是比较常见的有一种，有Firmware B备份区，使其下载更加安全。
02
嵌入型

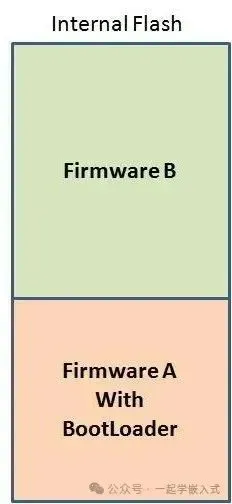

嵌入型就是将引导程序（BootLoader）嵌入到应用程序中去。
当引导程序（BootLoader）将接收到的新固件存储到Firmware B区，在校验成功后，引导程序（BootLoader）将跳到Firmware B区去执行应用程序。
03
外挂型

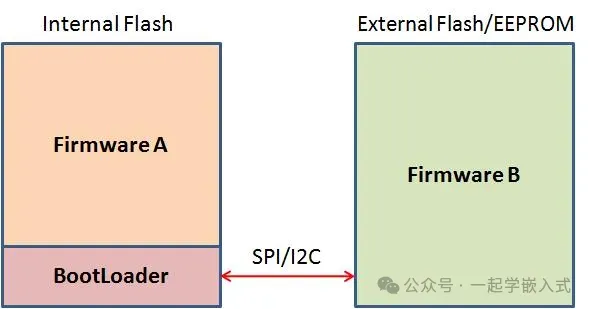

外挂型就是外挂Flash或EEPROM用来存储新固件。
当MCU内置Flash较小时，可以选择外挂存储芯片用来缓存新固件。
引导程序（BootLoader）将新固件存储到外挂存储芯片中，当校验成功后，Firmware A中的应用程序将被擦除，并被写入外挂存储芯片中的新固件。
当然不是，由于MCU的内置Flash是以块（Block）或者页（Page）为最小擦除单位，我们划分MCU内置Flash空间时必须考虑到实际MCU的块（Block）或者页（Page）的大小。
现在我们以TMPM3H6FWFG来举例说明“独立型”的Flash划分方式。

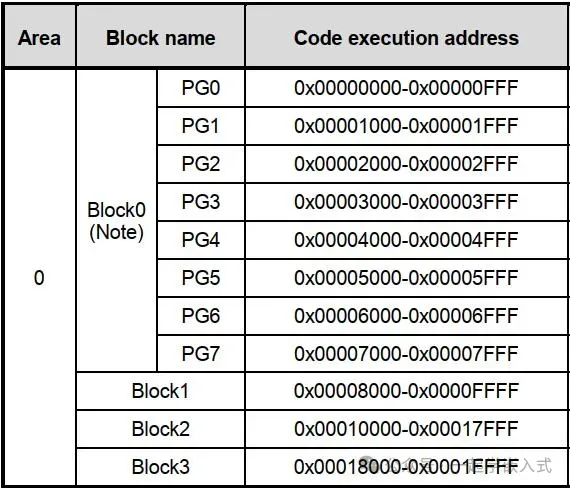

从以下规格书中的信息可知，这颗MCU的内置Flash大小为128KB，最小的擦除页（Page）为4KB，最小的擦除块（Block）为32KB。

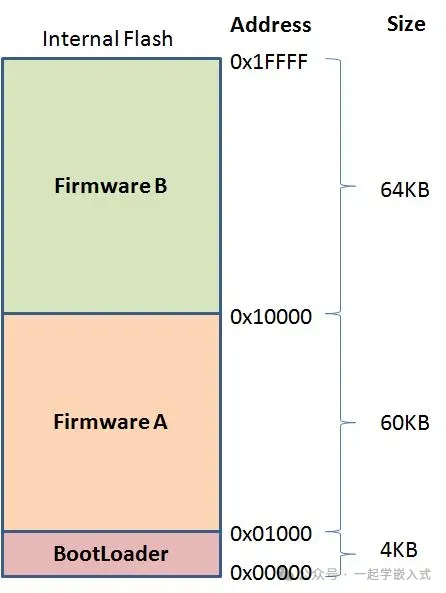

根据以上信息，我们可以对这颗MCU的内置Flash进行如下划分：
以上只是对固件升级（OTA）中MCU的Flash空间划分简单探讨一下，实际哪种方式更适合，还需要用户自己去评估。
来源：一起学嵌入式
end
谈思汽车媒体门户
精品活动推荐
AutoSec系列沙龙
专业社群
部分入群专家来自：
新势力车企：
特斯拉、理想、极氪、小米、零跑汽车、阿维塔汽车、智己汽车、小鹏、岚图汽车、蔚来汽车、吉祥汽车、赛力斯......
外资传统主流车企代表:
大众中国、大众酷翼、奥迪汽车、宝马、福特、戴姆勒-奔驰、通用、保时捷、沃尔沃、现代汽车、日产汽车、捷豹路虎、斯堪尼亚......
内资传统主流车企：
吉利汽车、上汽乘用车、长城汽车、上汽大众、长安汽车、北京汽车、东风汽车、广汽、比亚迪、一汽集团、一汽解放、东风商用、上汽商用......
全球领先一级供应商：
博世、大陆集团、联合汽车电子、安波福、采埃孚、科世达、舍弗勒、霍尼韦尔、大疆、日立、哈曼、华为、百度、联想、联发科、普瑞均胜、德赛西威、蜂巢转向、均联智行、武汉光庭、星纪魅族、中车集团、潍柴集团、地平线、紫光同芯、字节跳动、......
二级供应商(500+以上)：
中科数测、ETAS、BlackDuck、NXP、上海软件中心、Deloitte、奇安信、为辰信安、云驰未来、信长城、泽鹿安全、纽创信安、复旦微电子、天融信、奇虎360、中汽中心、中国汽研、上海汽检、加特兰微电子、浙江大学......

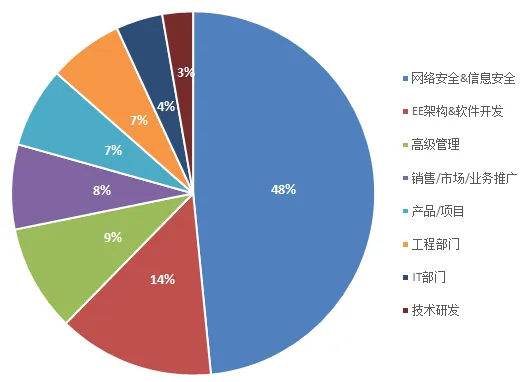

人员占比

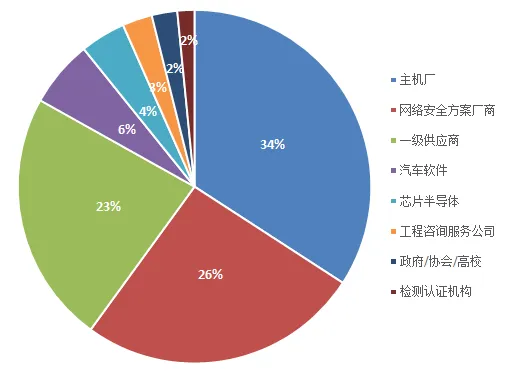

公司类型占比
