HX-PHE  是一款面向制冷暖通与过程工业、专业、通用型板式换热器（PHE）选型与设计软件。软件基于 PyQt5 构建现代化图形界面，底层集成 CoolProp/REFPROP 双物性引擎，内置 Alfa Laval、Danfoss、SWEP、同泽、唯益等六大品牌的 486+ 种板片型号库，覆盖液-液、冷凝、蒸发、经济器四种核心计算类型。

软件的核心特色在于智能自动选型引擎：用户仅需输入换热量、介质温度、流量等基础工况，软件即可在数秒内遍历板片库中的所有候选型号，按加权评分算法排序，输出多套可行方案供工程师比选。同时，软件提供七章节详细计算书（含压降校核与工程判定）、参数化扫掠分析（性能曲线生成）、多工况校核（季节性负荷变化评估）、自建板片库、换热量与压降标定板片等高级功能，以及制冷循环热力计算的一键联动，实现"从制冷循环到换热器选型"的无缝衔接。

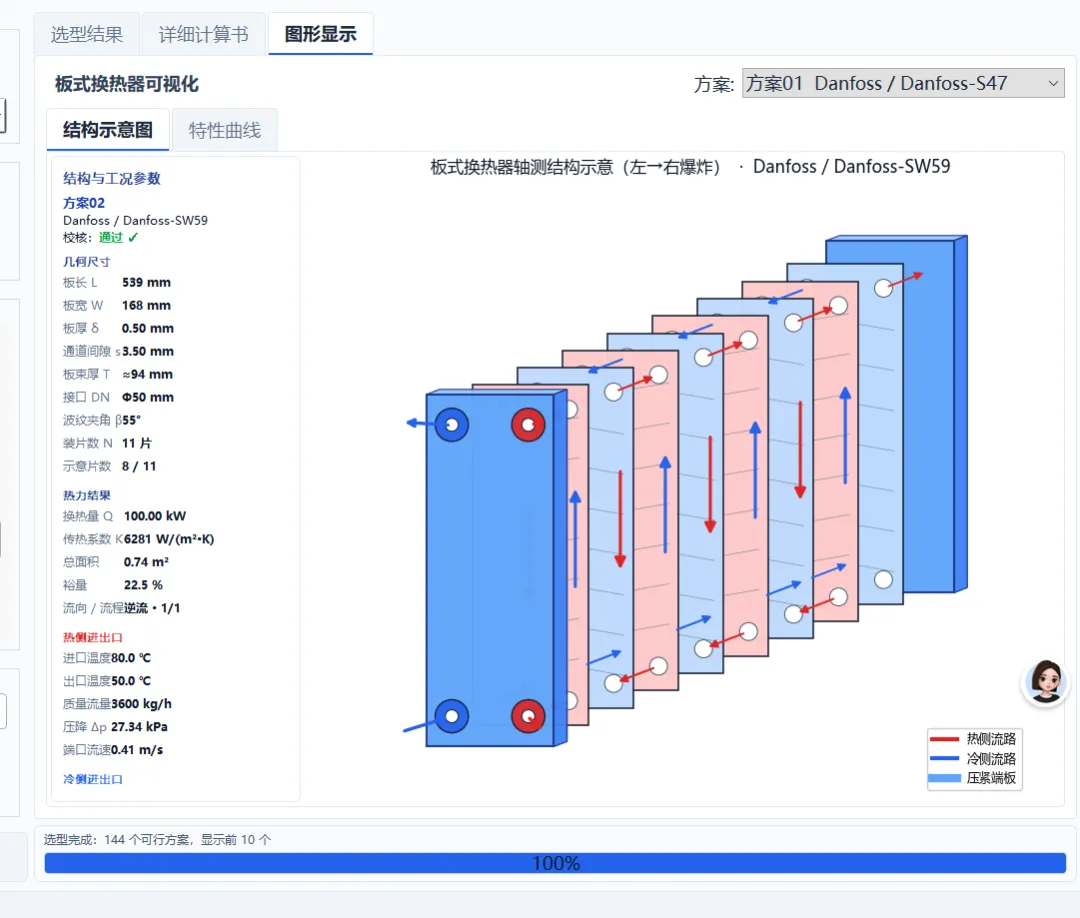

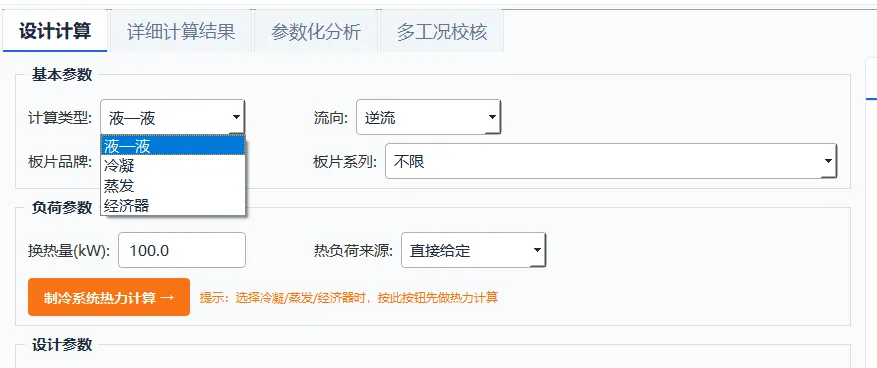

核心功能一：四大计算类型全覆盖

HX-PHE  支持板式换热器在制冷空调与过程工业中的全部主流应用场景：

（1）液—液换热：两侧均为单相液体（如水-水、乙二醇-水、油-水），软件基于 Martinelli 型 Nusselt 关联式计算对流换热系数，支持逆流/并流两种流向布置，自动计算对数平均温差（LMTD）与温差修正系数 Ft。

（2）冷凝换热：制冷剂在板换内冷凝放热，冷却介质为水或乙二醇溶液。软件采用分区 UA 算法，自动处理过热段（Desuperheat）、两相冷凝段、过冷段（Subcool）的三区计算，各区独立计算换热量与所需面积后叠加。

（3）蒸发换热：制冷剂在板换内蒸发吸热，热源为水或载冷剂。软件自动区分预热段、两相蒸发段、过热段，支持进口干度 x_in 与出口干度的设定。

（4）经济器（冷媒—冷媒）：用于跨临界 CO₂ 系统、喷气增焓系统（经济器）、回热系统、或复叠系统的中间冷却，两侧均为制冷剂，一侧冷凝、一侧蒸发。软件自动识别两侧相态并调用对应的两相流模型。

热力计算窗口

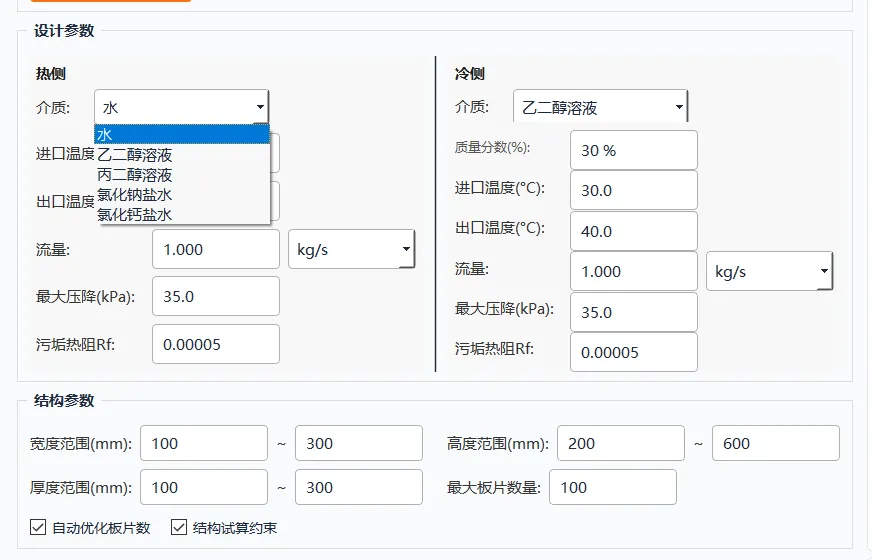

支持水，乙二醇，丙二醇，氯化钠等盐水的计算

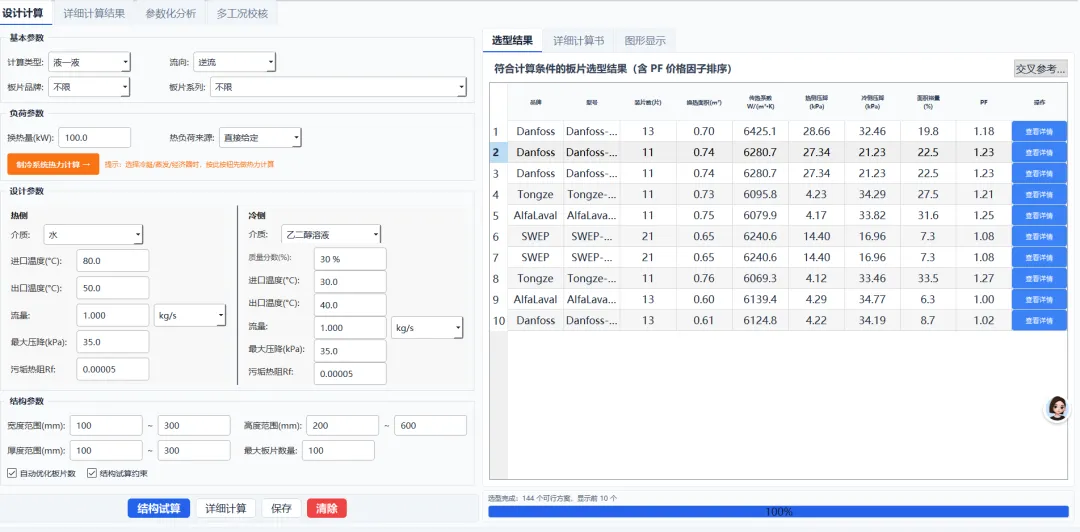

核心功能二：智能自动选型引擎

软件的智能选型功能是其最具竞争力的核心能力。用户输入工况条件后，点击"结构试算"按钮，软件自动执行以下流程：

1. 遍历板片库：在 486+ 种板片型号中筛选符合结构约束（宽度/高度/厚度范围、最大板片数）的候选型号。

2. 逐型号设计计算：对每个候选型号执行完整的热力设计计算，包括传热面积、板片数、通道数、压降校核。

3. 多目标加权评分：按换热裕度、压降裕度、PF 价格因子等多维度指标排序，输出前 10 名最优方案。

4. 可视化结果展示：以表格形式展示品牌、型号、板片数、换热面积、传热系数、两侧压降、面积裕量、PF 值等关键参数，每行均可点击"查看详情"进入详细计算书。

选型结果支持交叉参考功能：输入某一品牌的板片型号，软件自动检索其他品牌中几何参数与性能参数相近的等效型号，方便在多品牌投标时快速找到替代方案。

HX-PHE截图/6 10个选型计算结果展示

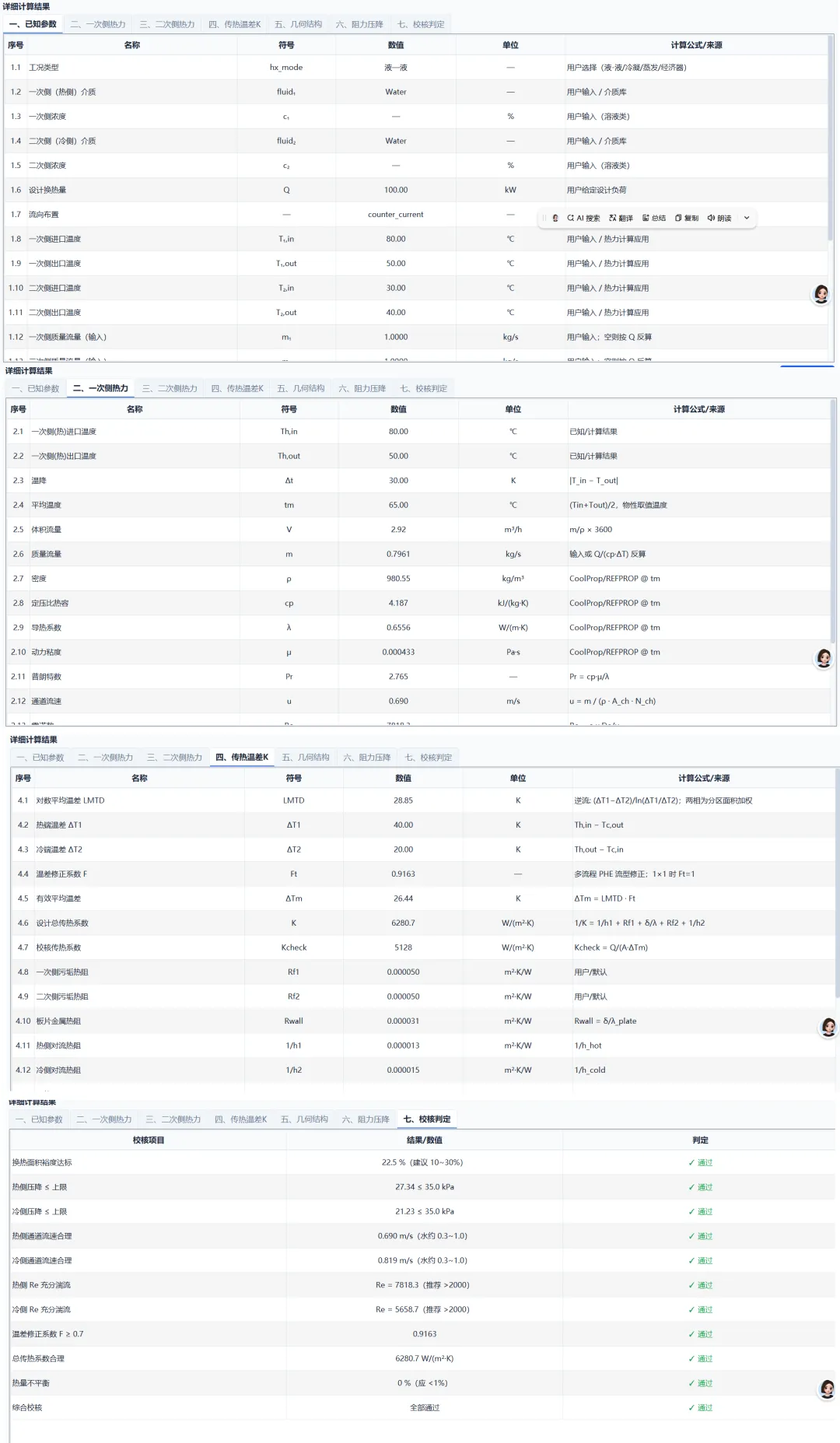

核心功能三：七章节详细计算书

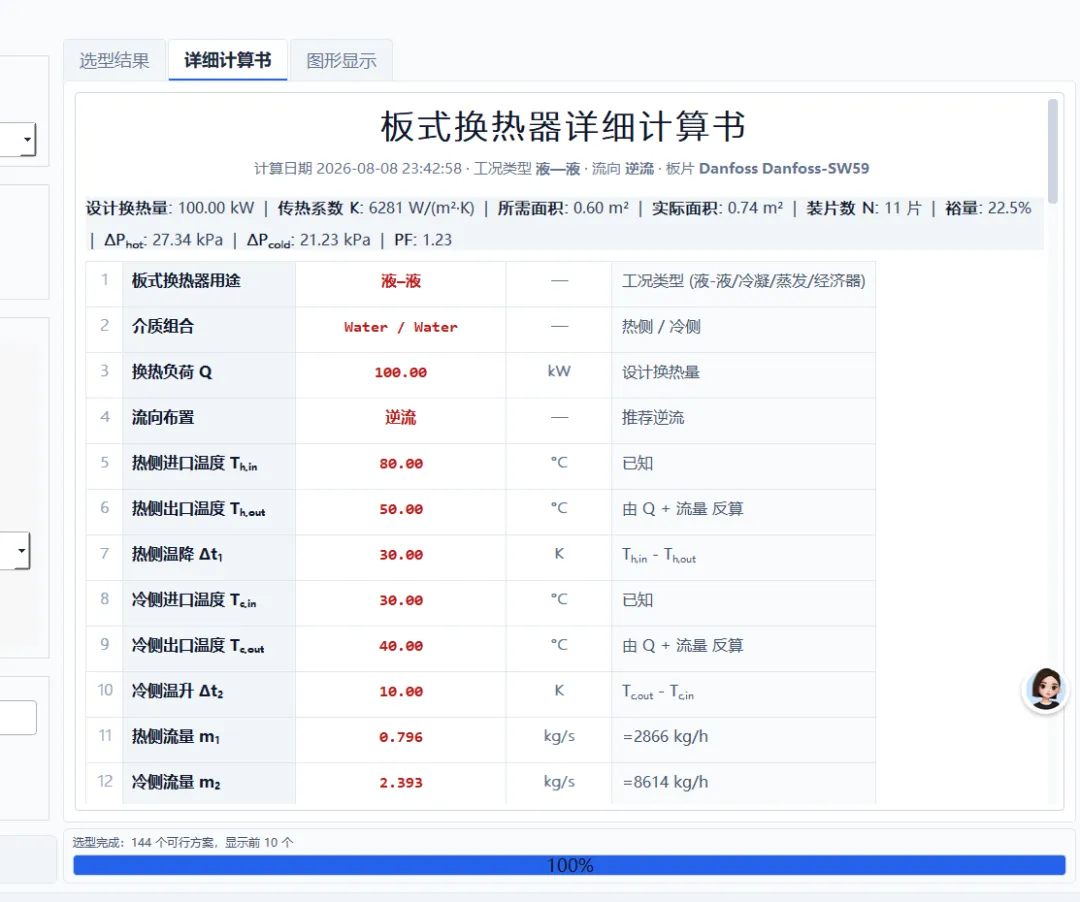

计算完成后，软件自动生成符合工程规范的七章节详细计算书，每一章以独立表格呈现，数值与计算公式一目了然：

第一章 已知参数：记录工况类型、两侧介质及浓度、设计换热量、进出口温度、流量、流向布置、允许压降、污垢热阻等全部输入条件。

第二章 一次侧热力：若为单相液体，列出密度、比热、导热系数、粘度、普朗特数、通道流速、雷诺数、努塞尔数、表面换热系数；若为制冷剂侧，额外列出饱和温度/压力、进出口焓/熵、干度、汽化潜热等完整两相参数。

第三章 二次侧热力：与一次侧对称，独立列出冷侧全部热力参数。

第四章 传热温差与总传热系数：LMTD、热端/冷端温差、温差修正系数 Ft、有效平均温差 ΔTm、设计总传热系数 K、校核传热系数 Kcheck、各分项热阻（对流热阻 1/h₁、污垢热阻 Rf、板壁热阻 δ/λ）、所需最小面积、实际面积、面积裕度。

第五章 几何结构：单片面积、板片宽/高/厚、波纹夹角、板间距、当量直径、单通道截面积、总板片数、两侧通道数、程数、接管公称直径、板片品牌/型号。

第六章 阻力压降：两侧通道流速、接管流速、沿程压降、端口压降、总压降、允许上限、压降裕度、两侧壁面温度。

第七章 校核判定：换热面积裕度、压降是否超限、流速是否合理、雷诺数是否充分湍流、温差修正系数 Ft 是否≥0.7、总传热系数是否在合理范围、热量不平衡率等 10 项工程校核，每项给出 ✓ 通过 或 ✗ 未通过 的明确判定。

HX-PHE截图/8 详细计算结果展示+校核结论

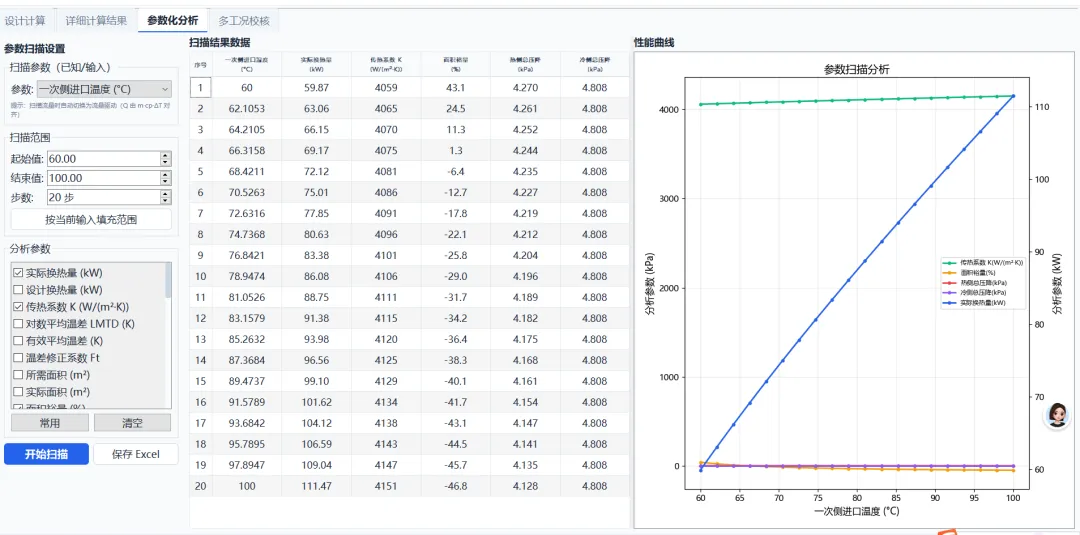

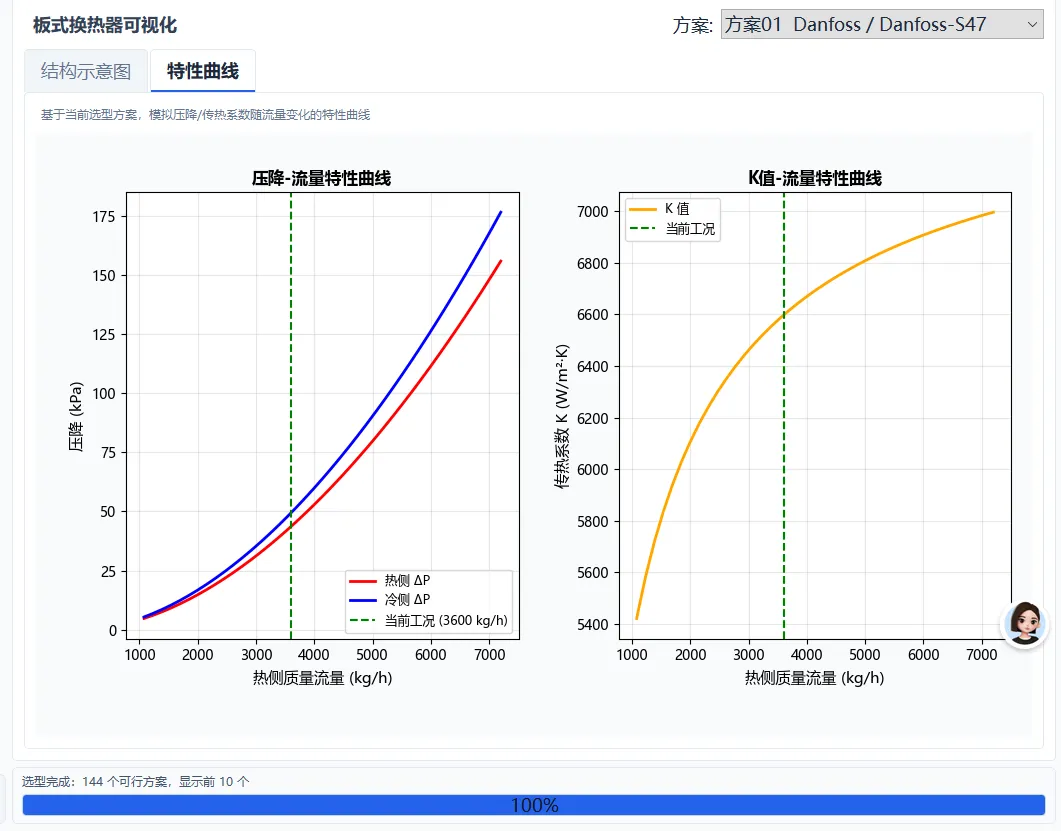

核心功能四：参数化分析与性能曲线

参数化扫掠分析（Sweep Analysis）：用户可以指定一个参数的变化范围（如一次侧进口温度 60~100°C），设定步数（如 20 步），软件按设定步进自动计算各工况点的性能指标，生成性能曲线与数据表格。

分析参数可选：实际换热量、传热系数 K、面积裕量、热侧/冷侧总压降、对数平均温差 LMTD、有效平均温差、温差修正系数 Ft、所需面积、实际面积等。结果以双 Y 轴曲线图展示，左侧为压降/温差类参数，右侧为换热量/传热系数类参数，直观反映参数变化对换热器性能的影响趋势。

数据表格支持一键导出为 Excel，方便后续的热力系统仿真或经济分析。

HX-PHE截图/9 参数化分析工具界面展示

核心功能五：多工况校核与季节性评估

针对实际运行中季节性负荷变化或部分负荷运行场景，软件提供多工况校核功能：

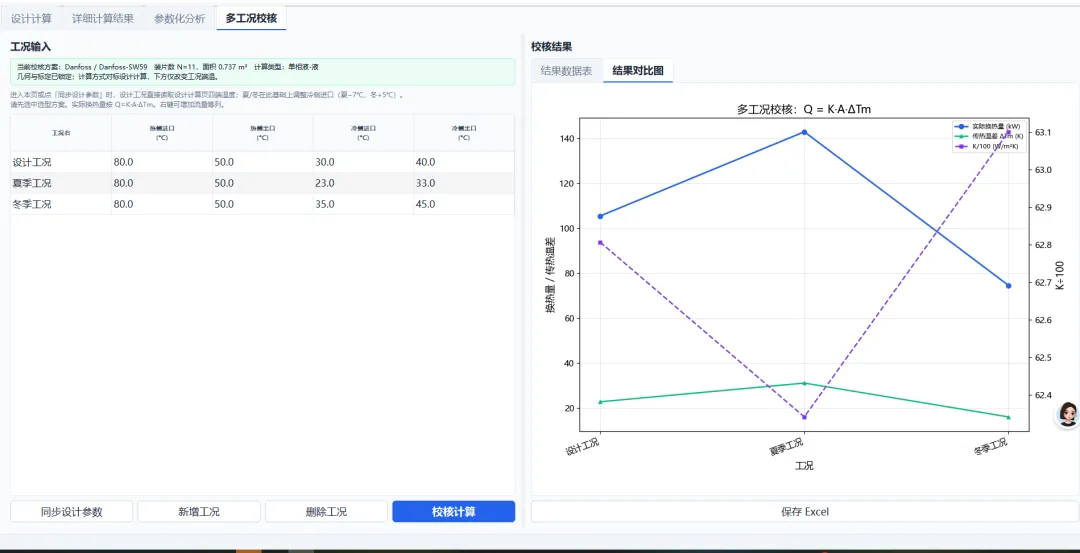

用户可批量输入多组工况（如设计工况、夏季工况、冬季工况），软件一次性计算所有工况并汇总对比。左侧为工况输入表格，右侧为校核结果——包含结果数据表和结果对比图两种视图。

结果对比图以双 Y 轴曲线展示实际换热量、传热温差 ΔTm、K/100 等参数随工况的变化趋势，帮助工程师判断同一板换型号是否能在全年各工况下均满足要求。校核结果同样支持保存为 Excel。

HX-PHE截图/10 多工况多维度校核

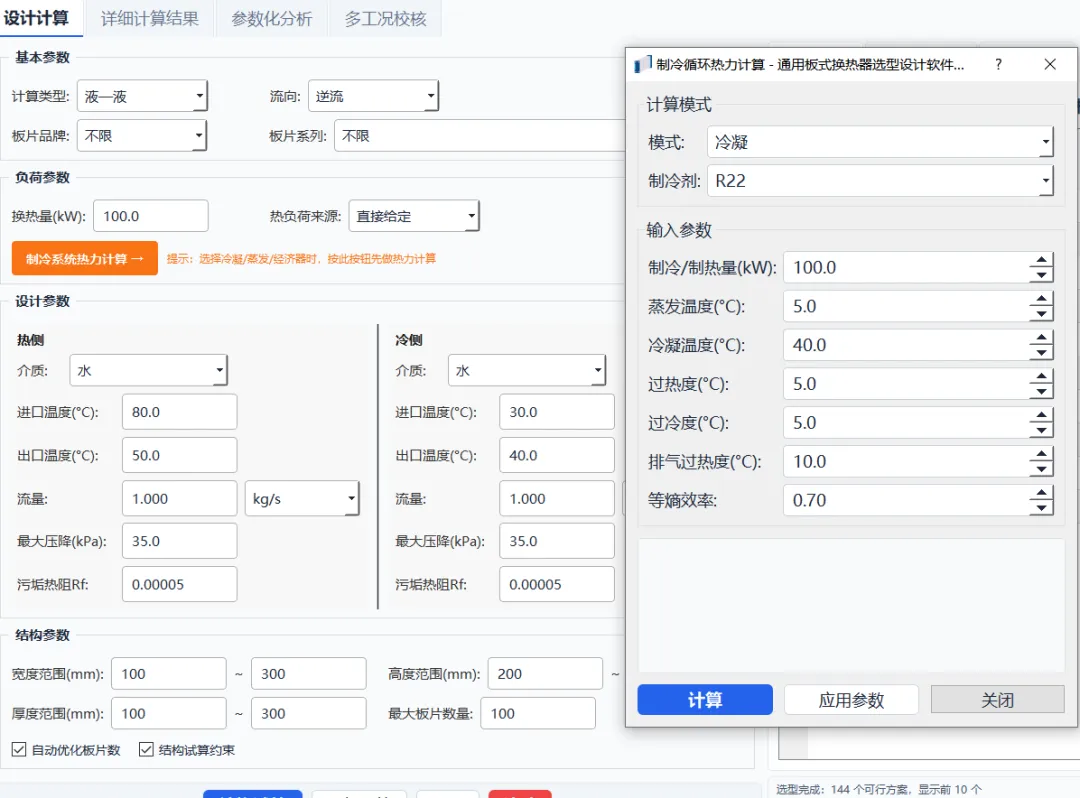

核心功能六：制冷循环热力计算联动

软件内置独立的制冷循环热力计算对话框，支持冷凝器、蒸发器、经济器三种模式：

用户输入蒸发温度、冷凝温度、过热度、过冷度、等熵效率，软件调用 VaporCompressionCycle 引擎计算制冷量、制热量、压缩机功率、COP、排温、质量流量等关键参数。

计算完成后，点击"应用参数"按钮，可将计算结果（换热量、制冷剂流量、进出口温度）一键回填到主界面的设计参数中，实现"从制冷循环到换热器选型"的无缝衔接。这一功能特别适合制冷系统设计人员，避免了在制冷循环计算和换热器选型之间反复切换工具的低效操作。

输入界面，可进行制冷系统热力计算

核心功能七：丰富的介质物性与板片库

全面的介质物性支持：

• 单相液体：水（0~150°C）、乙二醇水溶液（浓度 0~60%，冰点自动计算）、丙二醇水溶液、氯化钠/氯化钙盐水、润滑油/导热油等

• 制冷剂：R22、R134a、R410A、R407C、R404A、R507A、R32、R290、R600a、R717（氨）、R744（CO₂）、R1234yf、R1234ze(E) 等 15+ 种常用制冷剂

• 物性引擎：CoolProp 高精度调用 + REFPROP 可选扩展，两相区物性实时计算

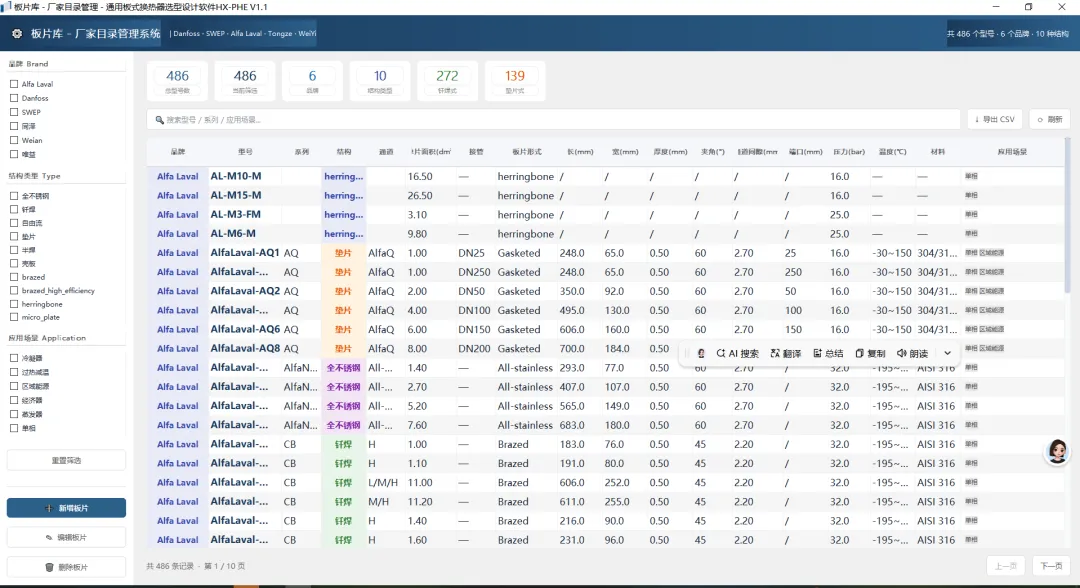

海量板片库：内置 486+ 种板片型号，涵盖 Alfa Laval（M/AQ/CB 系列）、Danfoss（SW 系列）、SWEP（B 系列）、Tongze、唯益等六大品牌，支持按品牌、结构类型（钎焊/垫片/全不锈钢/半焊）、应用场景（冷凝器/过冷/区域能源/经济器/蒸发器/单相）多维度筛选。

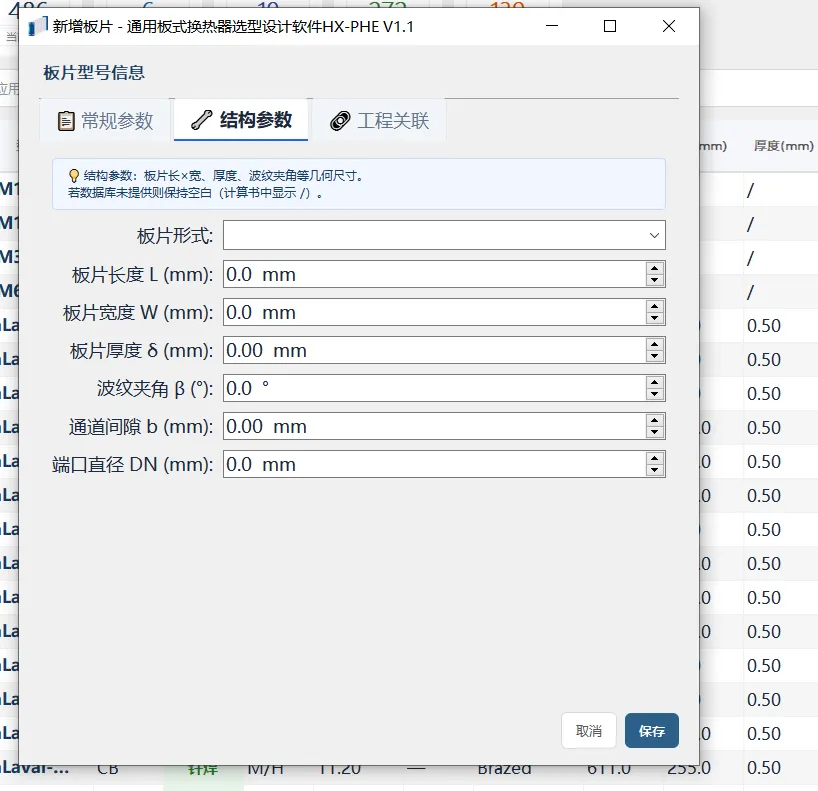

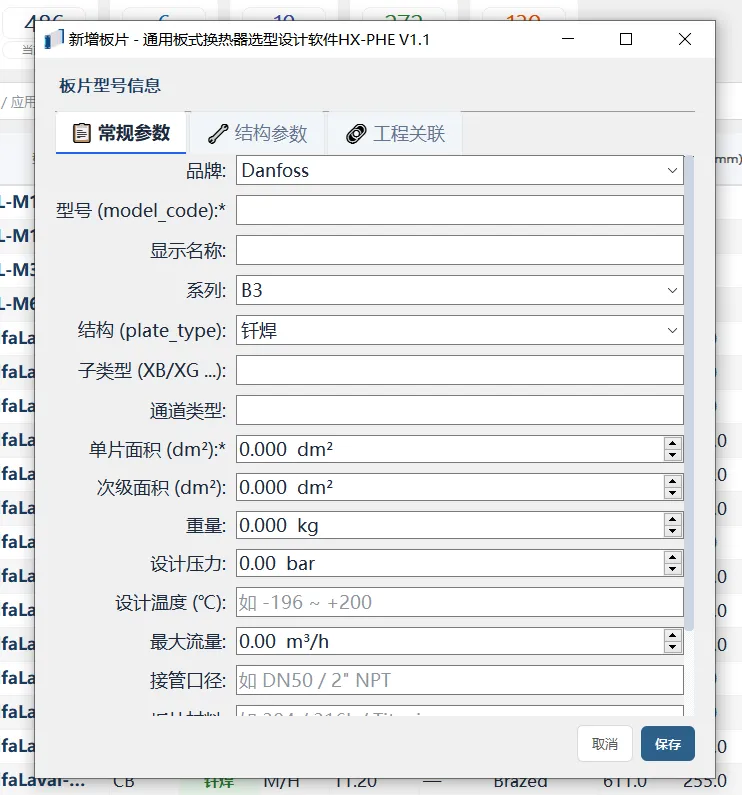

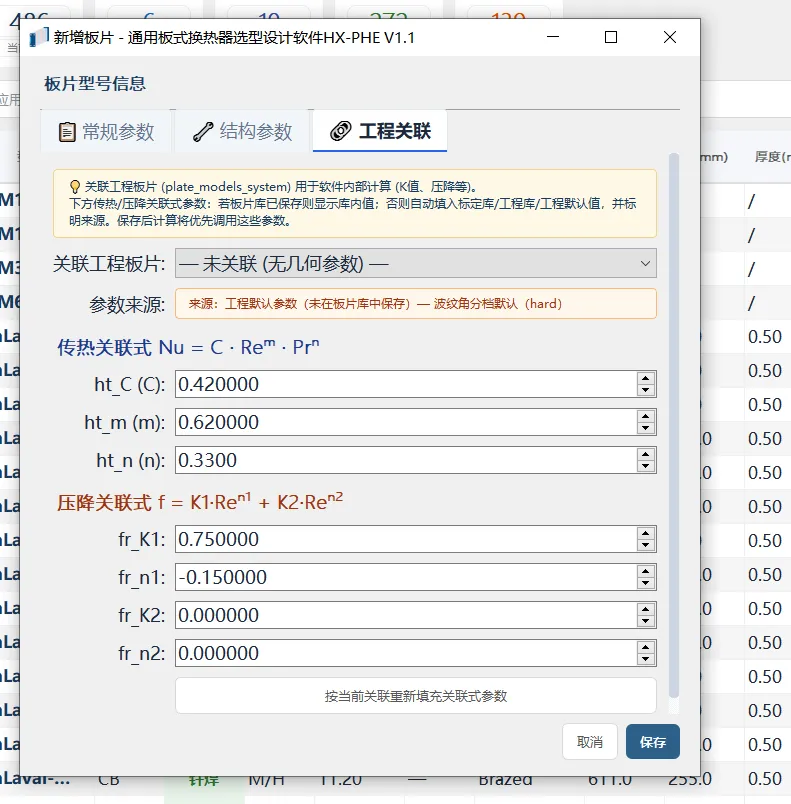

用户自建板片库：支持手动录入新板片型号，包含常规参数（型号、品牌、系列、结构、通道、片面积、接管、板片形式、长/宽/厚、夹角、间隙、端口、压力、温度、材料、应用场景）、性能与压降参数（传热系数 C/m/n、摩擦系数 K1/n1/K2/n2）、以及结构参数的完整输入。

核心功能八：高级标定与工程优化

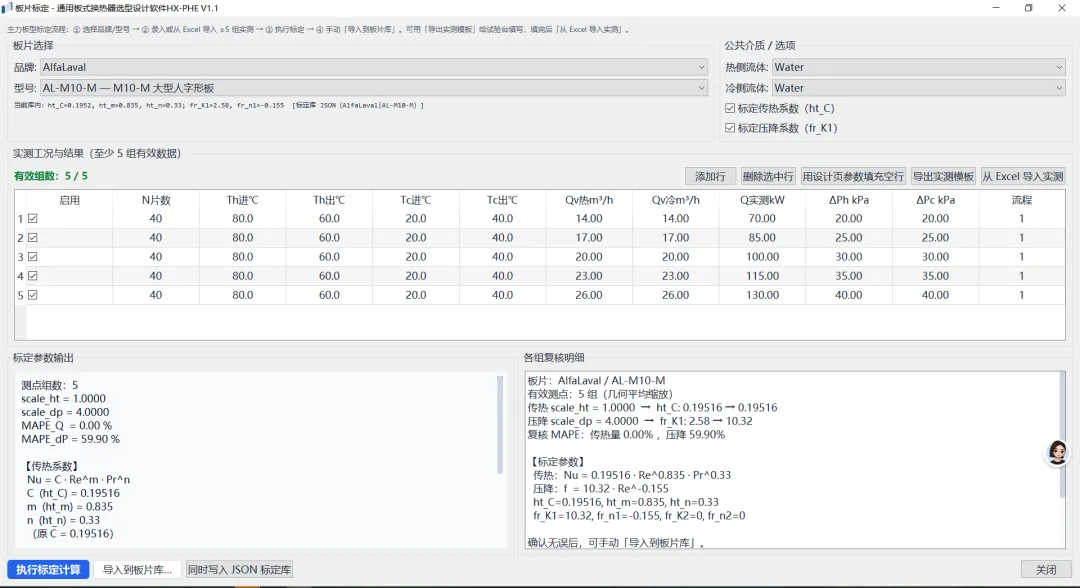

板片性能标定功能：针对实际工程运行数据，软件提供板片传热系数和压降系数的反算标定功能。用户输入实测的换热量、压降、流量、温度等数据，软件自动反算出该板片在特定工况下的 C/m/n 和 K1/n1/K2/n2 系数，用于修正厂家默认值，提高后续选型的准确性。

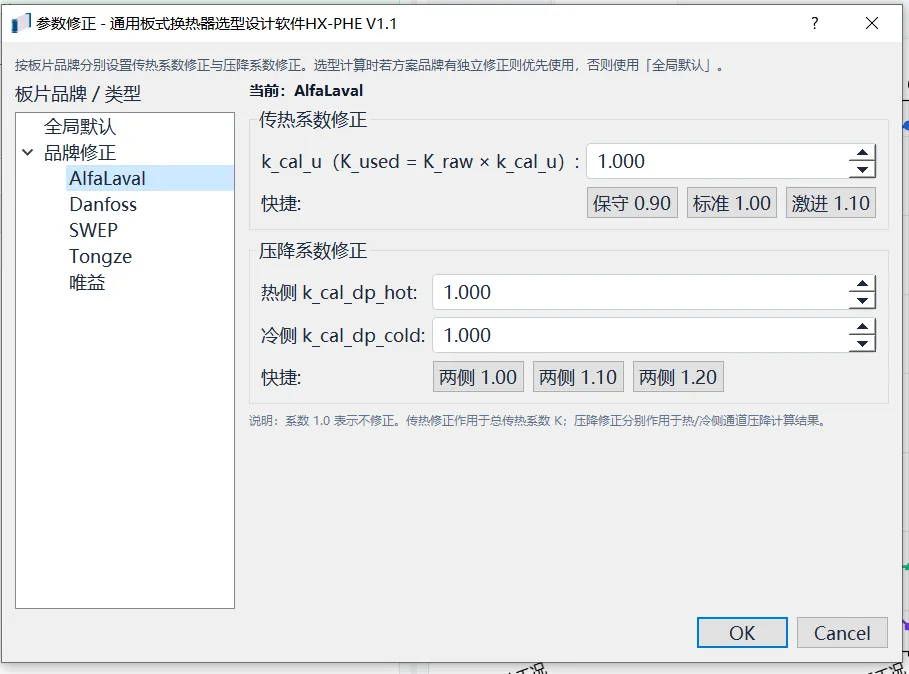

参数修正功能：在高级设置中，用户可对传热系数和压降系数进行全局修正（k_cal_u、k_cal_dp_hot、k_cal_dp_cold），以应对不同品牌板片的实际性能偏差或特殊工况需求。

工程警告系统：每次计算后自动检查工程约束——换热面积裕度是否过小（<5%）或过大（>50%）、压降是否超限、流速是否在推荐范围（水约 0.3~1.0 m/s）、雷诺数是否充分湍流（>2000）、温差修正系数 Ft 是否≥0.7、热量不平衡率是否<1% 等。超出约束时以颜色标记（绿色=通过、黄色=警告、红色=未通过），确保选型结果的安全性与可靠性。

核心功能九：用户自建板片库；

适合小型厂家无自己板式换热器的使用场景，可无限建立厂家自己的板片库，并标定好数据，做为自己的板式换热器的选型软件。

十、界面设计与交互体验

软件采用现代扁平化商业软件界面风格：顶部为完整菜单栏（文件/编辑/访问网站/高级/会员/帮助），中部为四大 Tab 页签（设计计算/详细计算结果/参数化分析/多工况校核），左侧为结构化输入面板，右侧为结果展示面板。配色以浅灰白为主、深蓝为辅，关键输入框以橙色按钮标识，结果输出框以浅蓝背景区分。所有数值字段支持选中复制，界面完全中文化，支持微软雅黑字体渲染，操作直观流畅。
