使用N1MM软件,控制G90S发报的电路板.

参加青岛市无线电运动协会组织的，户外露营，木兰围场WAPC比赛之后，我开始考虑：使用N1MM比赛软件，控制G90S发报的事情了。（比赛期间，我使用过：BG4NQL，曲先生的IC7300短波电台，以及，安装了N1MM软件的笔记本电脑。）（虽然，我还是喜欢，只使用电键和纸笔抄写的传统方式，参加CW模式的比赛，但是，体验一下新方式，也是可以的。尽管，增加的辅助设备，较多。）

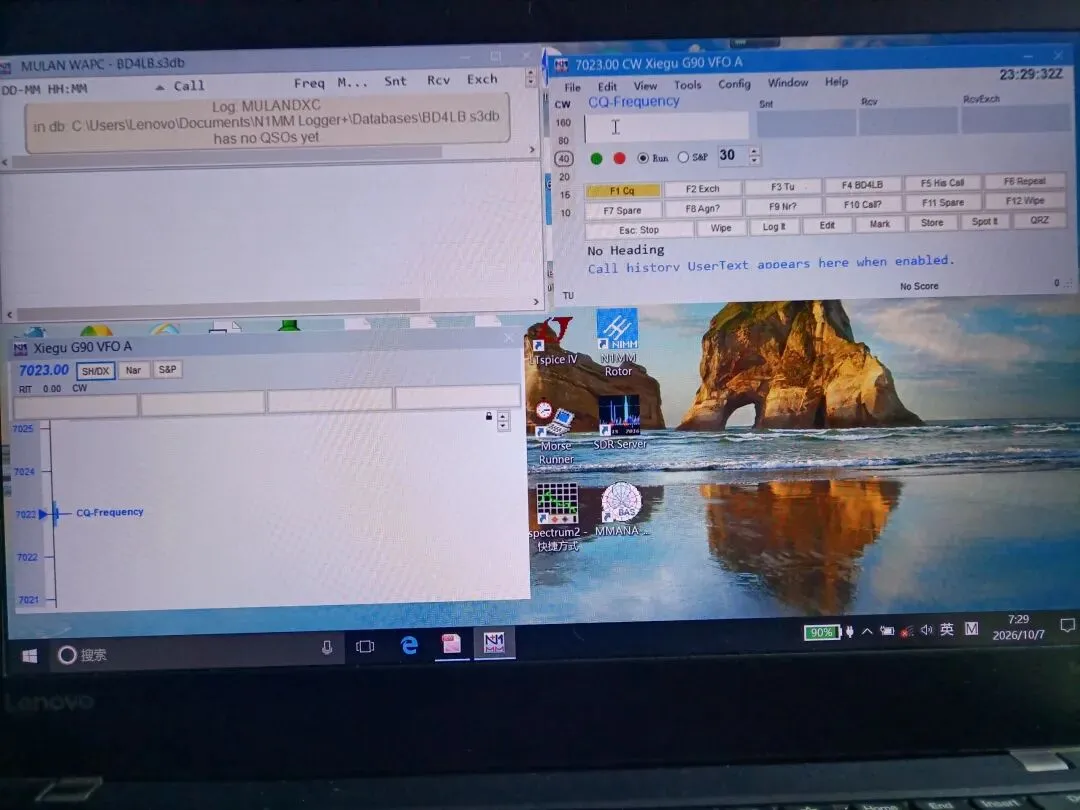

设置N1MM软件，还算顺利。使用G90S原厂的USB线，与电脑连接好，点击N1MM的操作界面，就可以控制G90S，实现各个波段的切换。

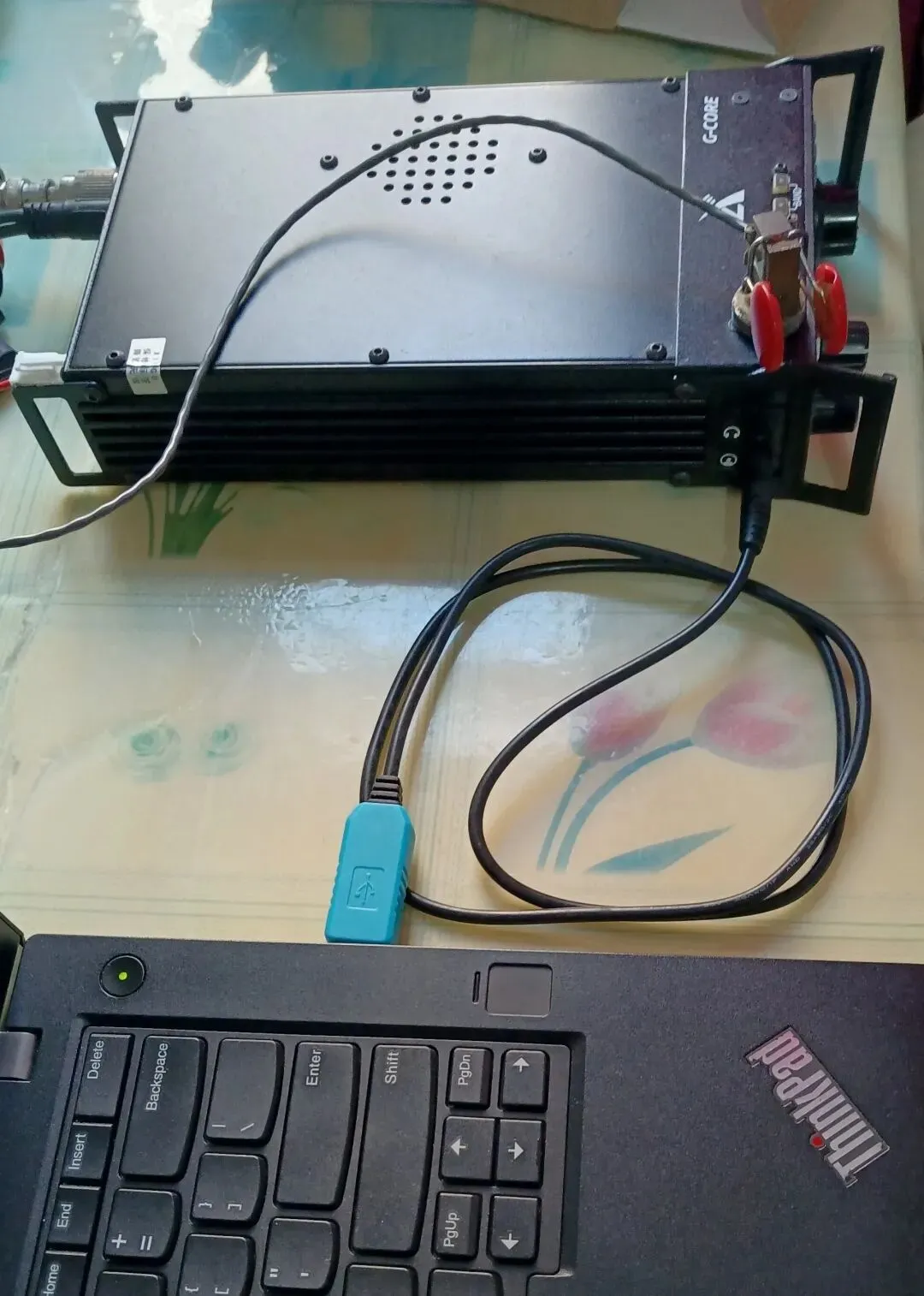

使用N1MM软件，控制G90S，在各个波段，自动切换的USB线。

遇到的问题：我不知道，如何操作软件，去控制G90S，实现自动发报。（点击F1，G90S的红色发射指示灯，亮了，继电器也动作了，可是，没有电报信号输出。）

说明书里面没有相关的介绍。也没有原厂专用的控制线。

在青岛市无线电运动协会的CW群里面，我请先生们指导……

非常感谢：BG4IPO，宋先生的详细解答。以及，BG4NQL曲先生，BG4OKQ张先生，BH4KOB刘先生的参与讨论～

利用N1MM输出的音频CW信号，自动控制G90S发报，应该容易解决。

把音频CW信号，转换成开关信号的电路，我以前做过。

初步测试之后，确实能用。

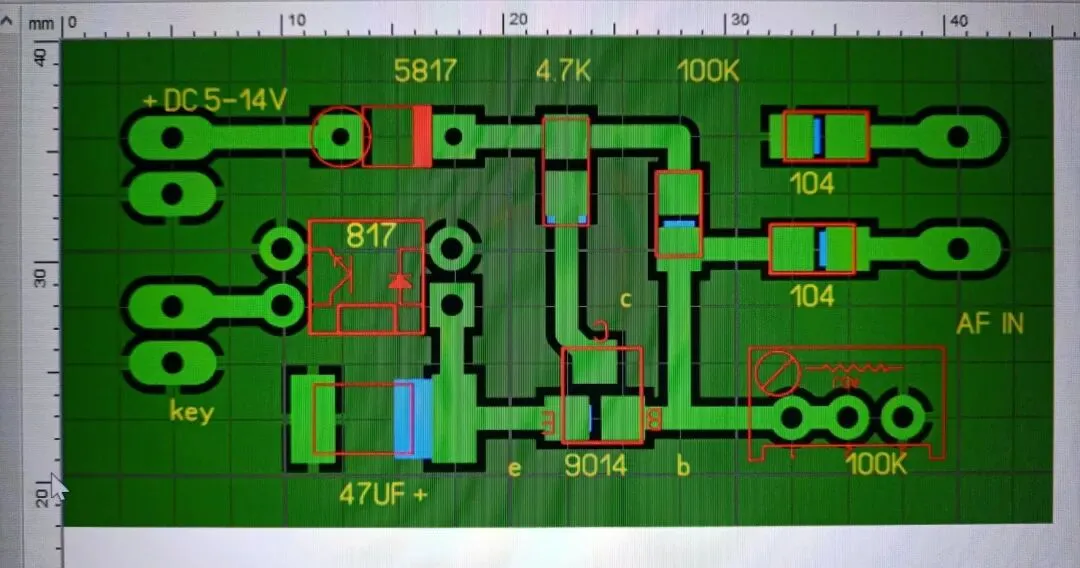

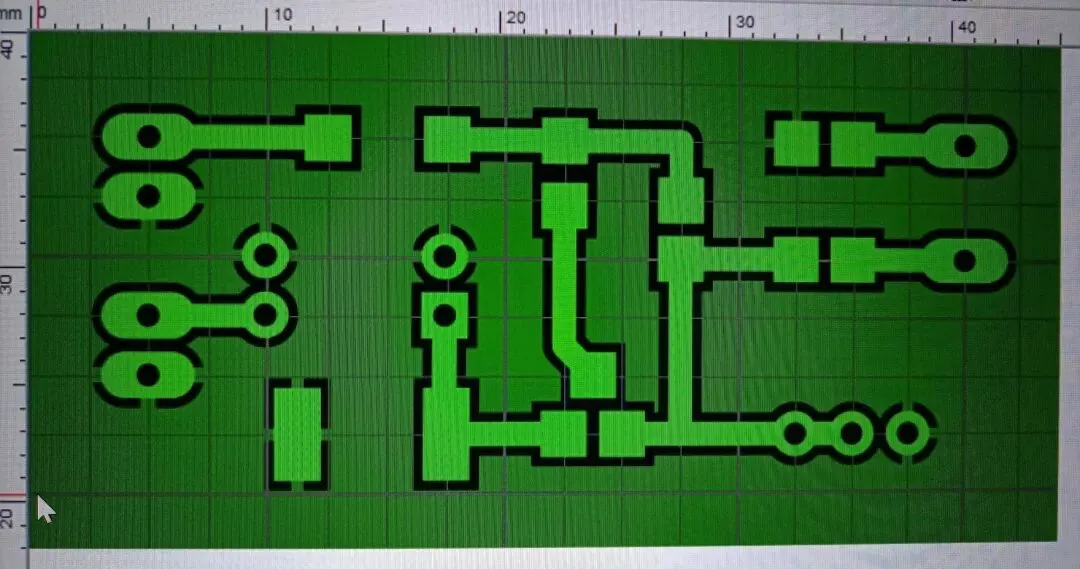

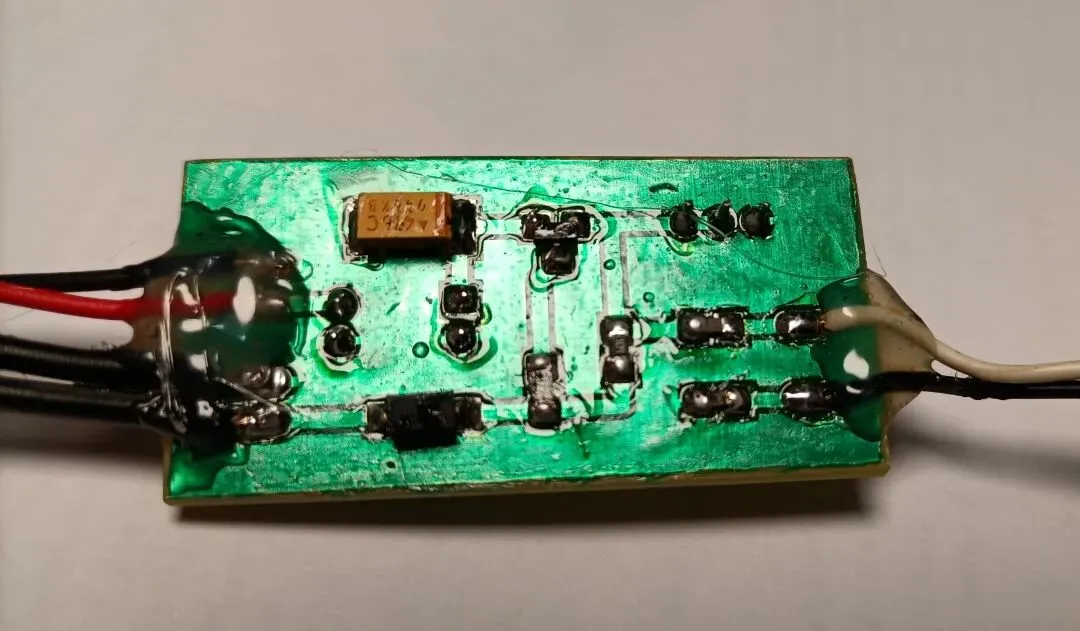

随后，设计和制作了，一个专用的小电路板。

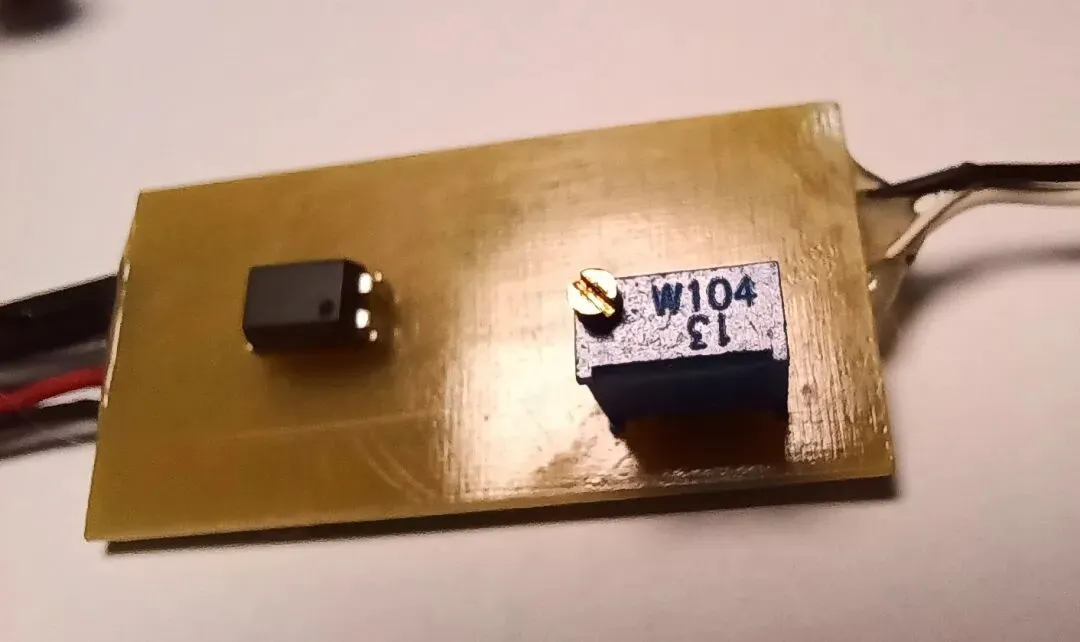

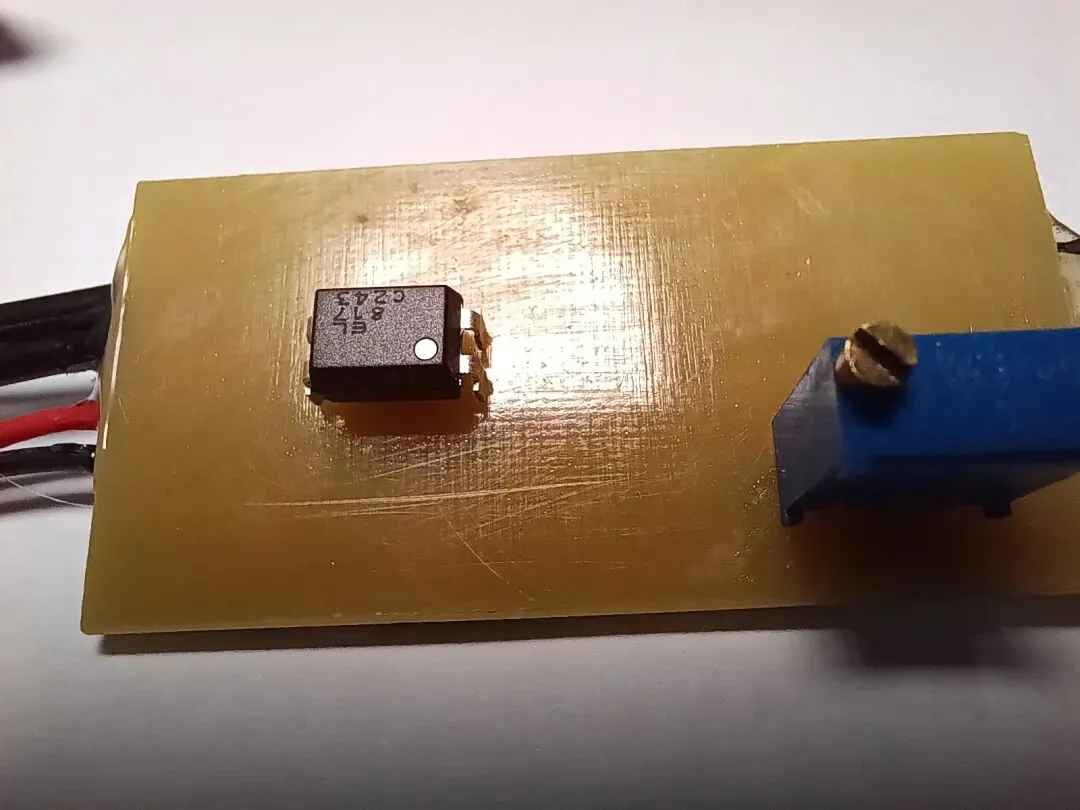

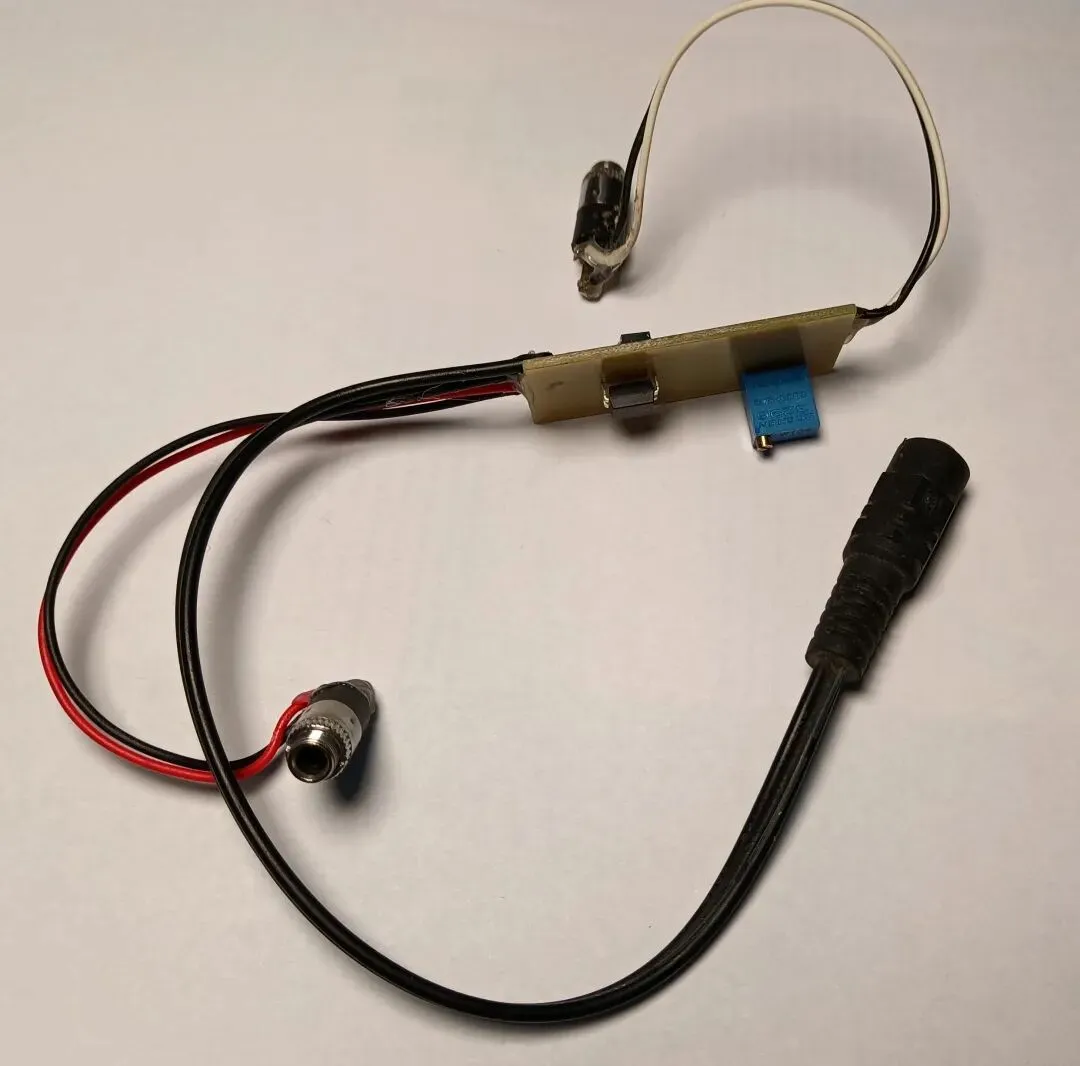

在N1MM软件界面，点击F1，会自动呼叫：CQ CQ WAPC TEST BD4LB BD4LB。电脑的喇叭，能听到这些电报的声音。插上耳机线，把这个音频CW信号，输入这个小电路，仔细调节100K欧姆的微调电阻，让三极管工作的开关状态，产生开关信号，去控制G90S的电键插座，实现同步发报。（三极管控制光耦，利用光耦实现隔离。）

两种测试结果和分析：

1：近距离的测试。加感拉杆天线，G90S和电池，笔记本电脑，它们之间的距离非常近，约50厘米左右。

G90S发射功率，只是1瓦的时候，会有干扰现象。手指接触G90S的机壳，会缓解干扰。功率稍微加大到4瓦，干扰巨大，影响使用了。（户外通联的时候，要避免天线系统与短波电台和电脑之间的距离，太近。）

2：使用室外的天线系统，我的两单元三角形环形天线。这个小电路板，可以正常使用。

找个CW模式的比赛，可以长时间测试一下了……
