ARTICLE · 1186657

AI4Materials | 数据+物理双引擎:LLM+PINN如何重塑合金研发

发布时间：2026-10-15 15:48:51 最近访问：2026-10-15 15:48:53

这是一篇用AI真正设计并做出新材料的研究，而且做出来的材料性能更好、还解释清了"为什么好"。

铜合金里有一对长期矛盾：强度和导电率像跷跷板——想要高强度就得加大量合金元素形成析出物挡住位错，可这些元素会强烈散射电子、降低导电率。高强高导铜合金是引线框架、连接器、航空电子的关键材料，传统 Cu-15Ni-8Sn 一直是标杆。

怎么调成分和工艺，全靠经验试错。近几年机器学习（ML）能更快预测成分-性能关系，但有个通病： "单引擎"驱动。纯数据驱动的模型只知道"这个成分对应这个性能"，却不懂背后的相变物理，预测结果缺乏物理一致性；而大语言模型（LLM）读了海量文献，又很难把知识变成模型能用的结构化特征。

本文的核心就是给材料设计装上两个引擎：

数据引擎：成分、工艺等常规特征喂给深度学习模型；

物理引擎：先用大语言模型（GPT）+ 主题模型（LDA）从文献里挖出真正主导性能的物理机制（这里是"时效析出"），再用热力学计算把析出相变顺序、析出相类型转成物理信息描述符，嵌入神经网络（PPNN）。

结果：模型预测硬度的准确率从84%提到92% ；从 234,361种候选成分里筛出两种含微量铟（In）的新合金 Cu-10Ni-11Sn-0.1In 和 Cu-7.5Ni-11Sn-0.1In，并真正熔炼、轧制、时效出来。实测抗拉强度 1610 MPa / 1441 MPa，导电率 13.34% / 16.73% IACS，全面超过标杆 Cu-15Ni-8Sn（1379 MPa、8.78% IACS）；相比现有 Cu-Ni-Sn 体系，强度提升5%–16.8%，导电率提升51.6%–90.1%。第一性原理计算还解释了 In 为何能同时兼顾两者。

一句话：让大模型负责"读懂文献、抓准物理"，让物理规律去约束AI的预测，最后用实验验证——这是一套可复制的AI4Materials设计范式。

往期文章推荐：人工智能材料设计新进展：从智能体到数据驱动与有限元仿真

内容解读问题→方法→验证→机理

1. 旧方法卡在哪："单引擎"数据驱动缺少物理一致性传统纯数据驱动的合金ML，输入只有成分、合金特征、工艺三类，靠深度学习（DL）拟合。问题是模型是"黑箱"：它能在数据范围内拟合得很好，却无法保证预测符合相变等基本物理，外推到新成分时容易失真。

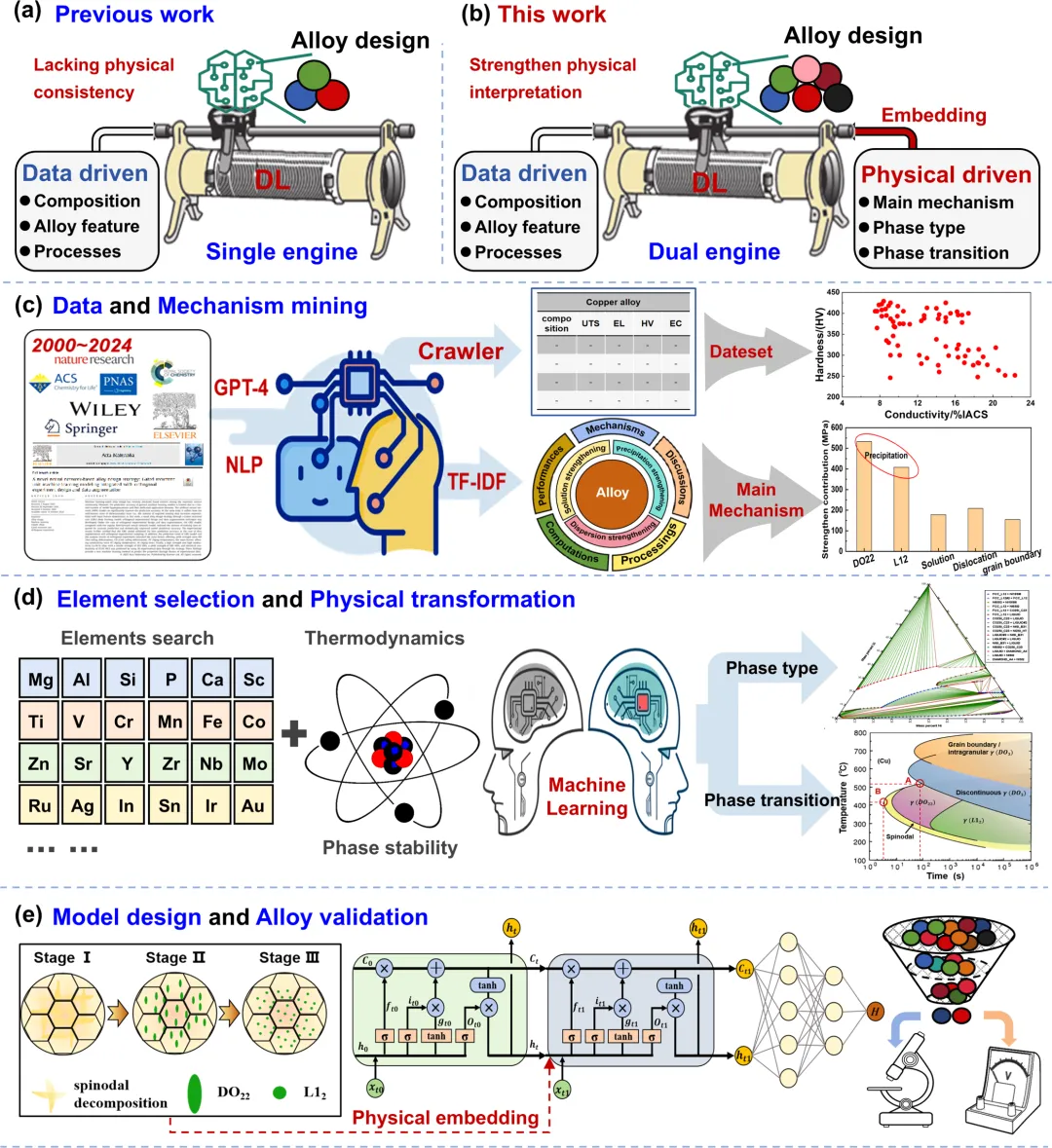

上图把新旧两条路线讲得很直观：(a) 以往工作只有"数据驱动"一个引擎，被作者直接标红"缺乏物理一致性（Lacking physical consistency）"；(b) 本文增加了"物理驱动"引擎，把主导机制、析出相类型、相变规律通过 Embedding 嵌入模型，强调"强化物理解释（Strengthen physical interpretation）"。这就是全文的总纲。

2、第一个引擎怎么来：让大模型读文献，锁定"时效析出"是头号机制

研究团队让 GPT 对 Cu 合金文献做信息抽取和关系解析，再用 LDA 主题模型对强化机制做权重排序，得到四大主导因素：

时效析出（aging precipitation）：33.3% ，排名第一；

位错强化：17.3%；

固溶强化：16.8%；

细晶强化：16.6%。

结论很明确：对 Cu-Ni-Sn 体系，性能的牛鼻子是时效过程中的相变和析出物分布，而不是成分本身。在考察的24种合金元素中，大模型还指出 In（铟）对综合性能影响最大，为后续选元素提供了方向。

3、第二个引擎怎么装：把"相变顺序"算成模型能吃的物理描述符光知道"析出重要"还不够，得变成数值特征。团队用热力学计算刻画 Ni-Sn-In 体系时效时的析出顺序，关键判据是一个热力学量 TE：

TE > 0：析出顺序为 spinodal（调幅分解）→ γ-DO₂₂；

TE < 0：顺序为 spinodal → γ-DO₂₂ → γ-L1₂。

他们把析出相的有序化相变温度（OPT）、转变能（TE）等热力学/动力学描述符，和96个由成分生成的特征一起，喂进专门设计的物理信息神经网络 PPNN。这一步就是"物理引擎嵌入"。

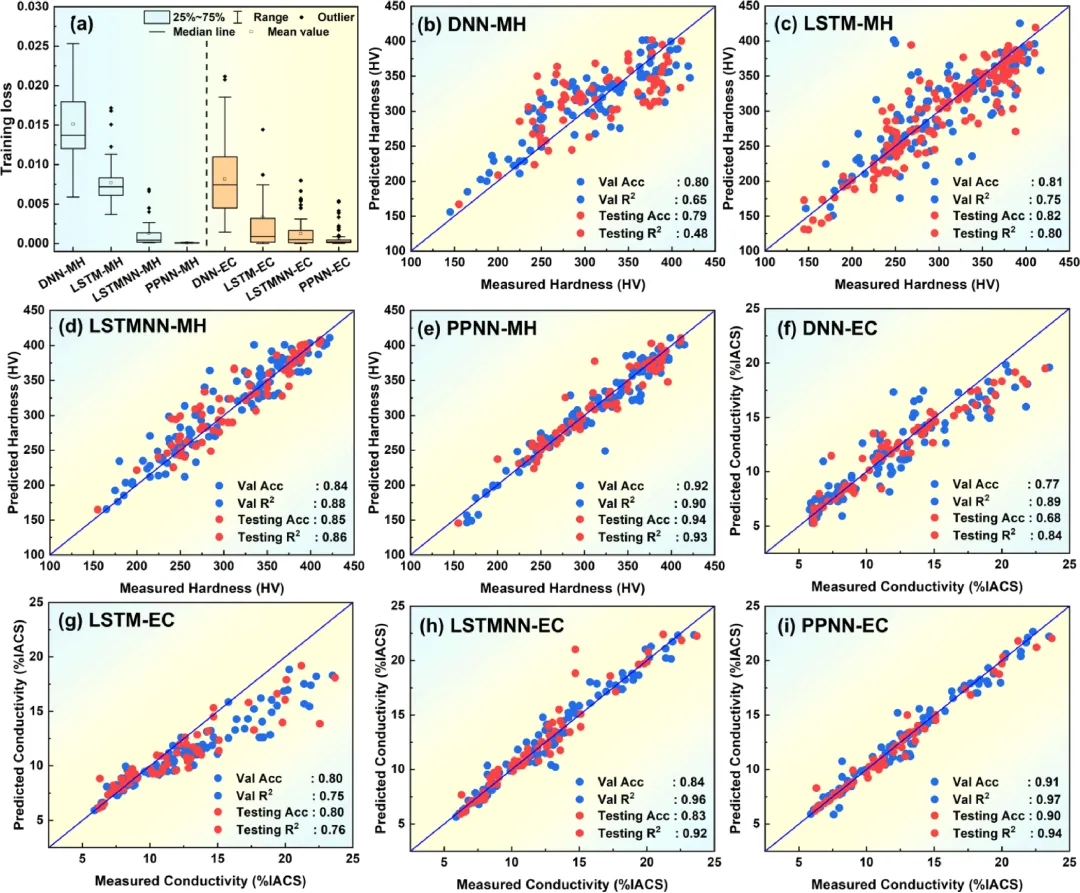

上图用实测值 vs 预测值的散点，横向比较了 DNN、LSTM、LSTMNN、PPNN 四种模型对硬度（MH）和导电率（EC）的预测能力。可以看到，点越贴近对角线越准。PPNN 在硬度上达到 92% 准确率、R²=0.94，导电率 91%、R²=0.97，明显优于普通 DNN（硬度80%、导电77%）等单引擎模型，散点也更收敛。这说明加入物理描述符确实让预测更准、更稳。

4、从23万种成分里"海选"，再真刀真枪做实验在成分空间（冷变形量、时效温度325–500 ℃、时效时间15–240 min）内，模型共探索了 234,361种组合，按强度-导电率最优平衡筛出两种候选（Table 3 对全部时效点的预测与实验总准确率：硬度96.29%、导电92.46%）：

Alloy-1：Cu-7.5Ni-11Sn-0.1In

Alloy-2：Cu-10Ni-11Sn-0.1In

然后团队按90%冷轧+时效真正制备。

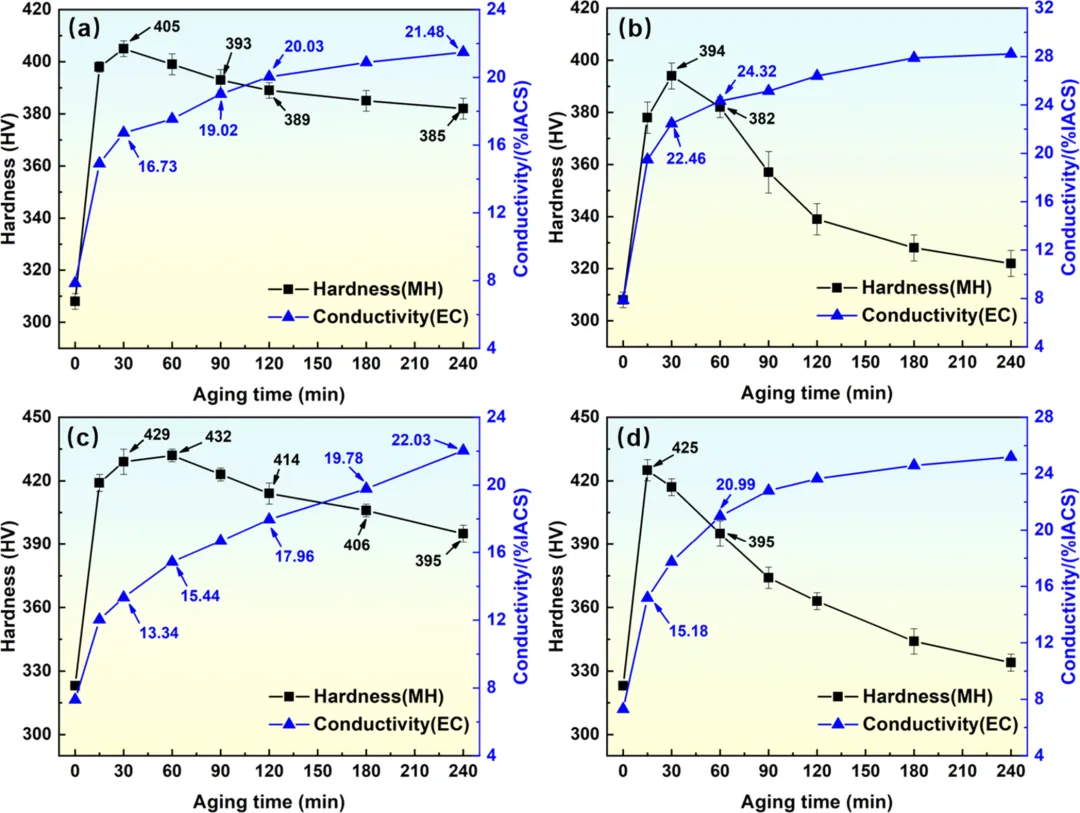

上图展示了两种合金在350 ℃和375 ℃下时效0–240 min的演化：黑方块是硬度、蓝三角是导电率。规律符合物理——硬度先快速升高达到峰时效（如 Alloy-1 在350 ℃/30 min达 405 HV、导电16.73% IACS），随后因过时效缓慢下降；导电率则随时效进行持续上升（元素从基体析出，对电子散射减弱），350 ℃/240 min时达21.48% IACS。这条"此消彼长又最终兼顾"的曲线，正是设计成功的直接证据。

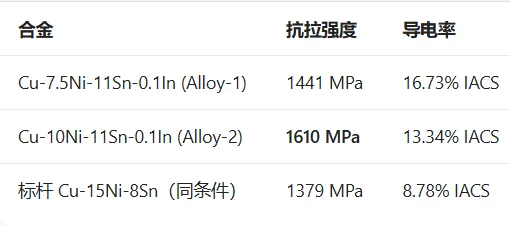

最终拉伸测试给出旗舰性能：

5、放进所有公开数据里比一比：新合金跑到了右上角

与文献中各 Cu-Ni-Sn 合金的强度-导电率综合对比

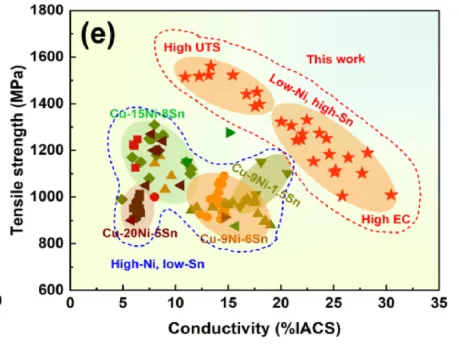

上图把本文合金（红星，This work）和大量已报道 Cu-Ni-Sn 合金放在同一张图：横轴导电率、纵轴抗拉强度，右上角是"双高"理想区。传统体系被分成 High-Ni/low-Sn（强而不导）、High-EC（导而不强）等几簇，而本文红星整体推进到更高的强度-导电组合——这也是文中"强度+5%~16.8%、导电+51.6%~90.1%"结论的来源，说明不是只赢某一个配方，而是把性能前沿整体抬了上去。

6、为什么微量In能"既要又要"：第一性原理给出答案

团队用电镜（TEM/HAADF）确认了 γ-DO₂₂、γ-L1₂ 等有序析出相，并发现 In 部分取代 Ni₃Sn 中的 Sn，形成新相 Ni₃(Sn,In)₂。用 VASP 做的电子结构计算（Fig. 7c-d 的态密度与热电性质）表明：新相 Ni₃(Sn₀.₉₄In₀.₀₆)₂ 具有更高的费米能级态密度（DOS），意味着更多可参与导电的电子态，从而在强化析出的同时改善导电率。强度增量的定量拆解也显示（Table 4）：析出强化（440+360+308 MPa）远大于位错、固溶、细晶强化，与第2节大模型"时效析出最重要"的判断首尾呼应——AI挖的机制，最终被物理计算和实验双重证实。

7. 这篇的真正价值与边界

范式价值：它打通了"LLM读文献挖机制 → 热力学算物理描述符 → 物理信息神经网络预测 → 高通量筛选 → 实验验证 → 第一性原理解释"的完整闭环，可迁移到其他合金体系；

边界要清醒：案例只聚焦 Cu-Ni-Sn(-In) 体系，物理描述符依赖可靠的热力学数据库；所谓"23万筛选"是模型虚拟探索，真正实验验证的只有两种合金、有限工艺点。读者应把它看作一套被验证可行的方法学，而非"AI一键发明材料"。

本篇文章所发布的内容仅用于信息分享，水平有限，侵权请联系删除。

如果你对本文感兴趣，欢迎点赞、收藏、转发分享给更多人，也欢迎大家在评论区留言交流探讨！

原文：https://doi.org/10.1016/j.actamat.2025.121886

相关学习资料
