天越AI室分设计软件——平面图馈线主干设计与连接及插入无源器件

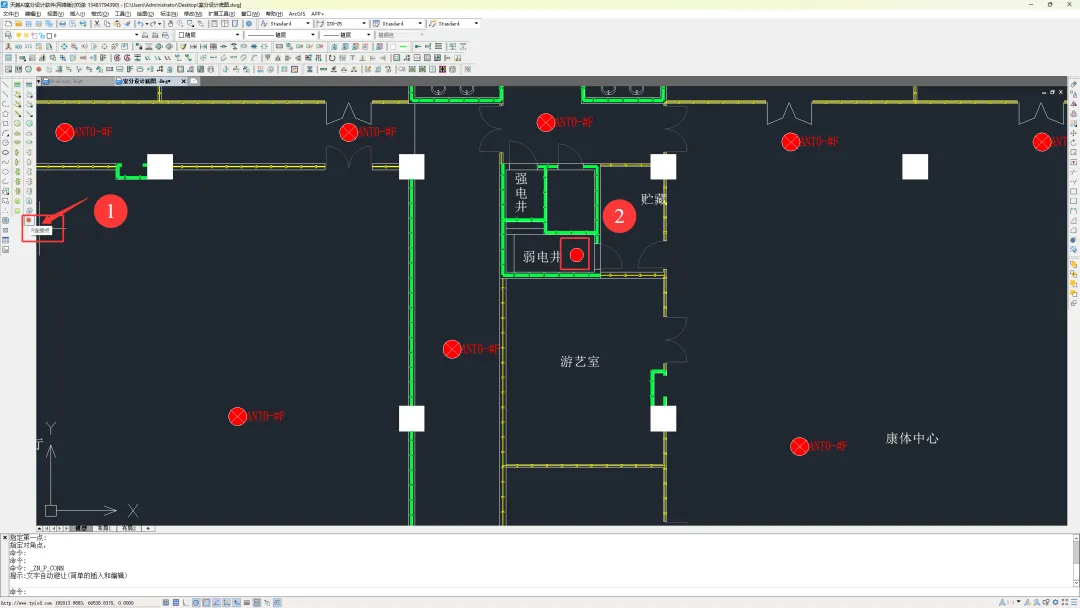

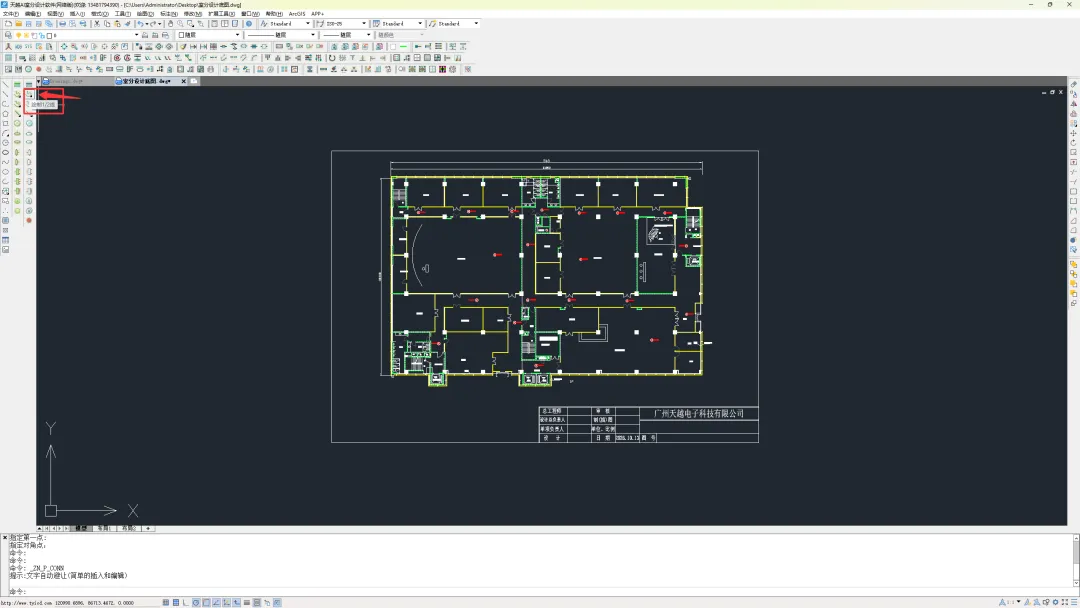

天越AI室分设计软件——平面图馈线主干设计与连接及插入无源器件在弱电井添加【P连接点】。
使用【绘制1/2线】绘制主干线路。

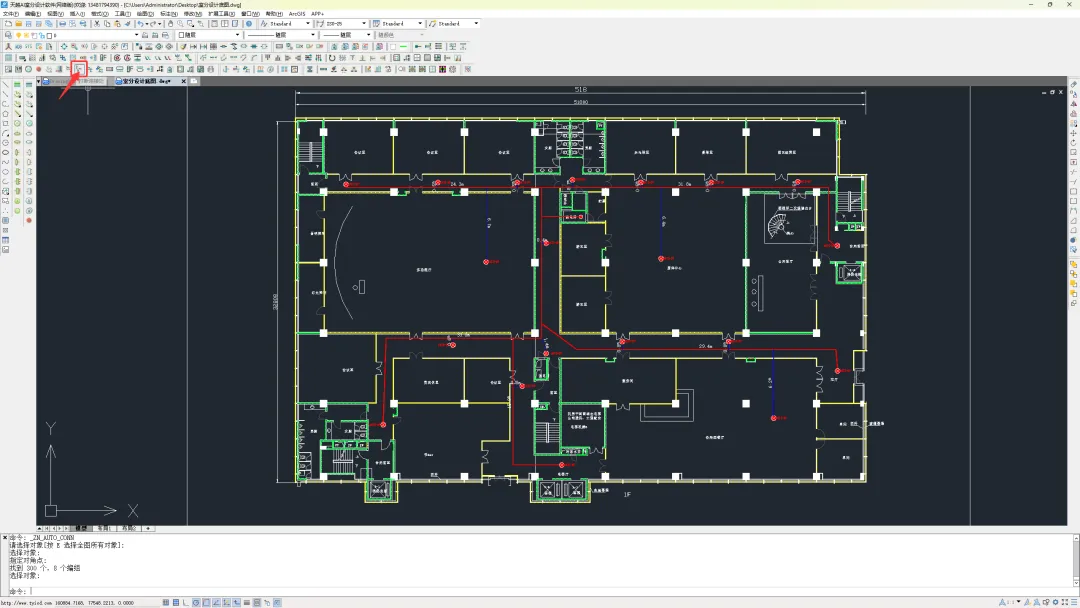

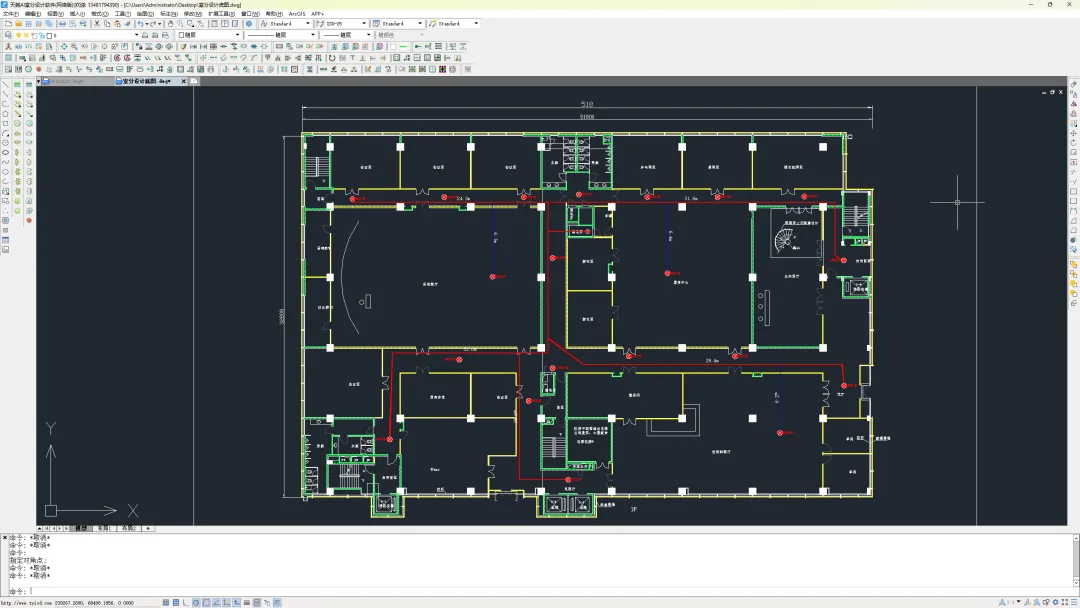

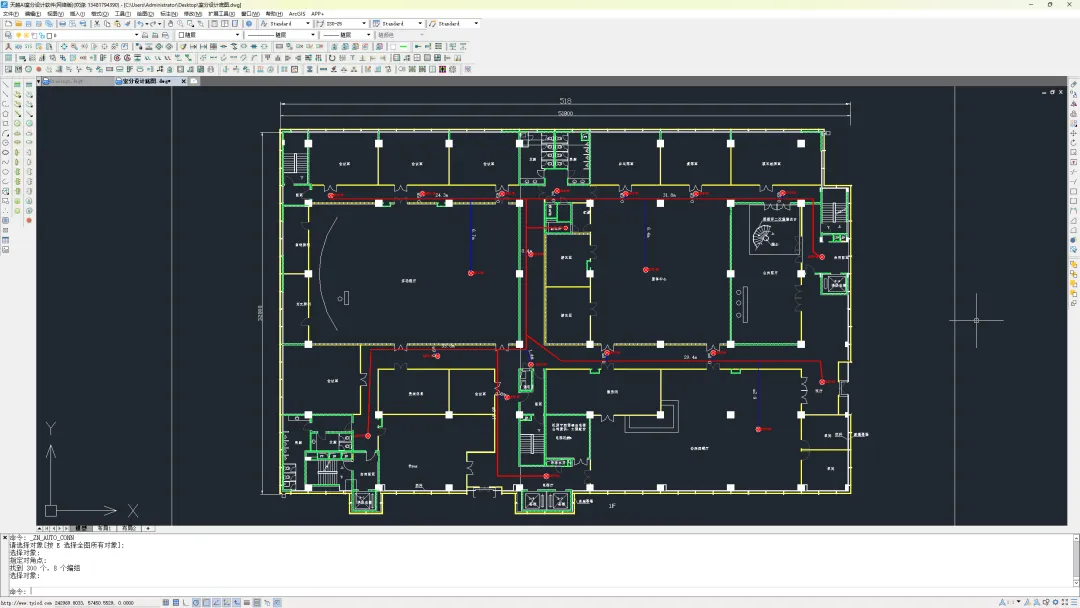

主干绘制线路参考如下图所示。

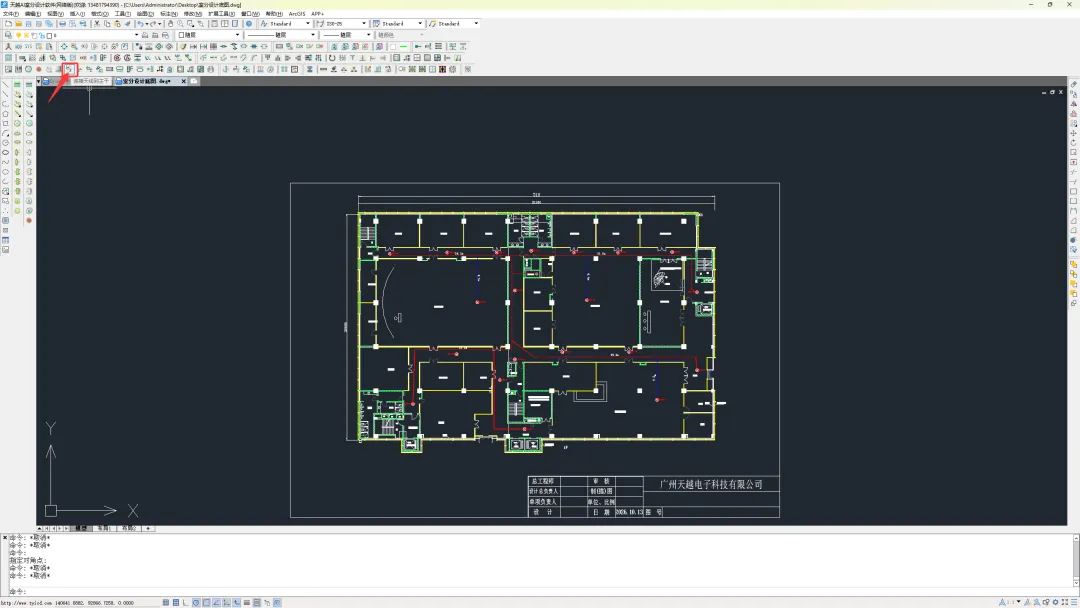

选择【连接天线到主干】。

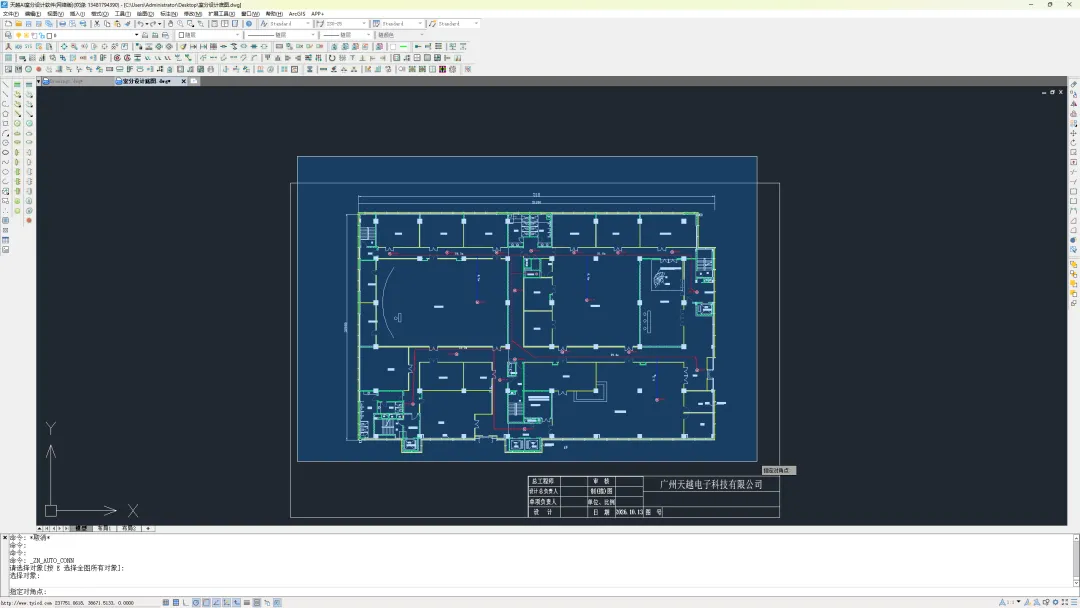

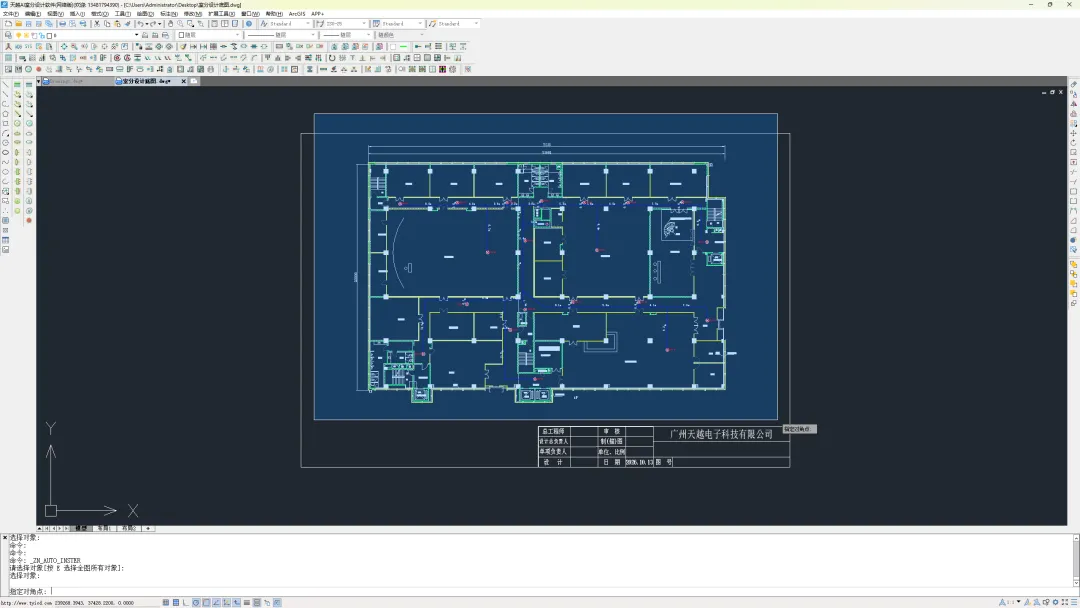

框选所有天线以及主干线。
然后按键盘【空格】确认，系统将自动生成从主干到每个天线的连接馈线，并自动计算并标注各段线长。

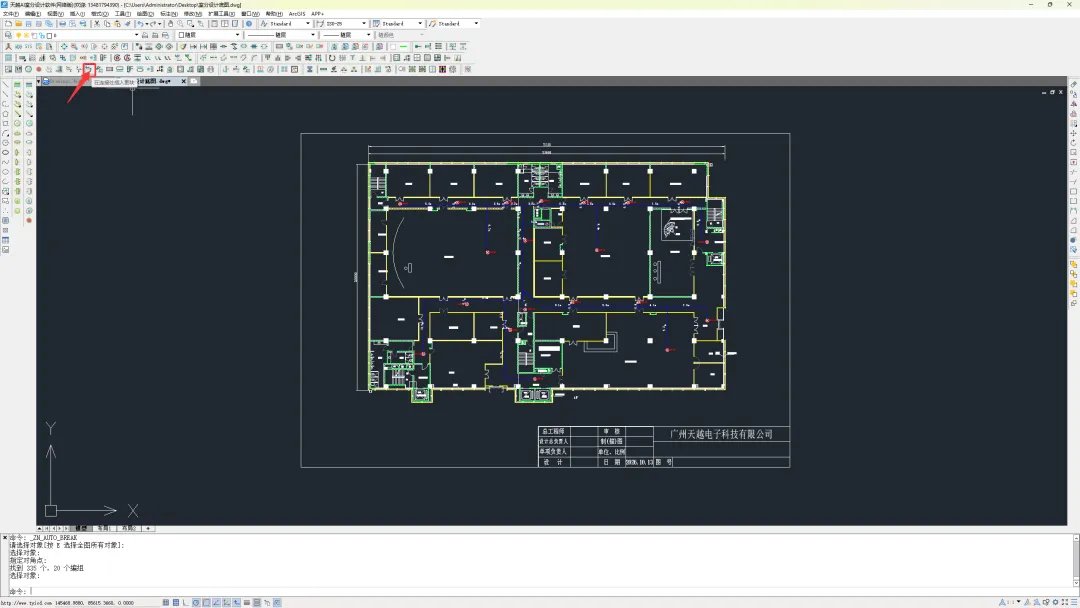

选择【打断连接处】按钮。

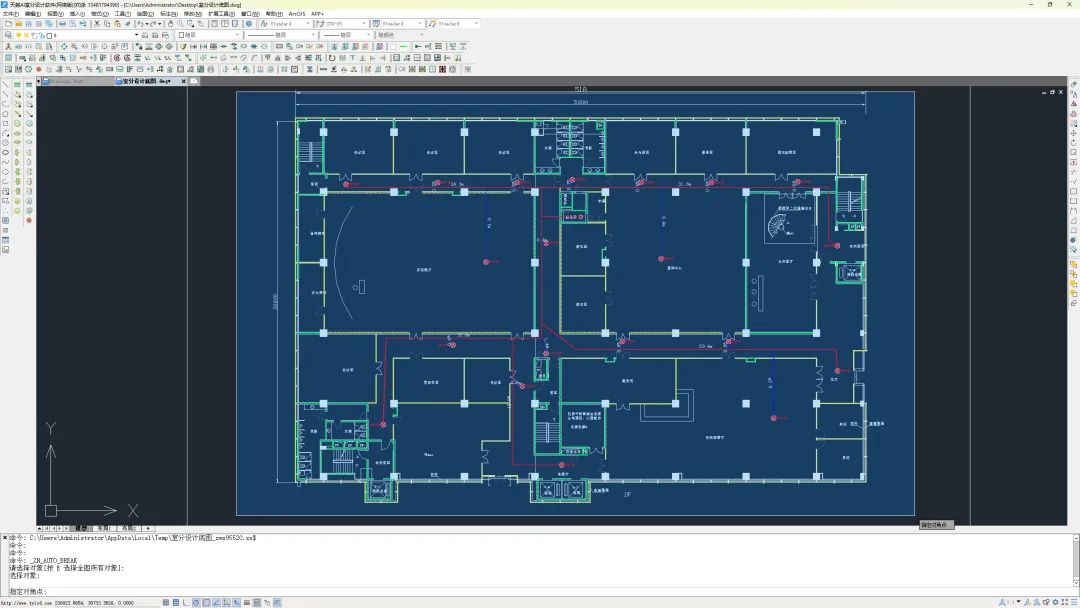

框选需要截断的主干线区域。
按键盘【空格】执行，系统会自动识别所有交点并打断。
选择【在连接处插入图块】按钮。
框选打断区域。

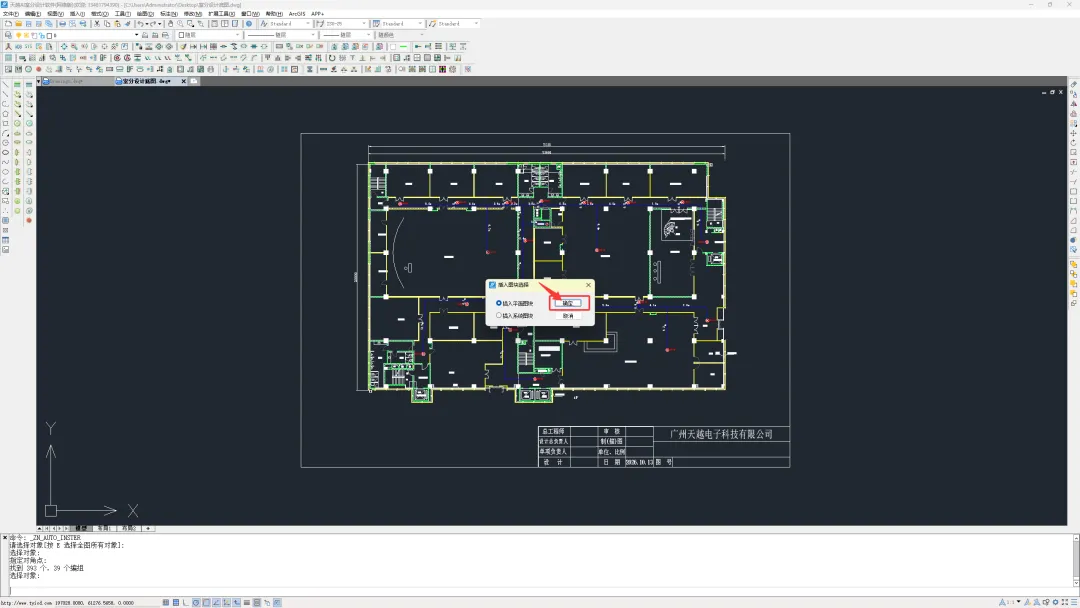

键盘按【空格】确认，然后点击【确定】，插入平面图块。

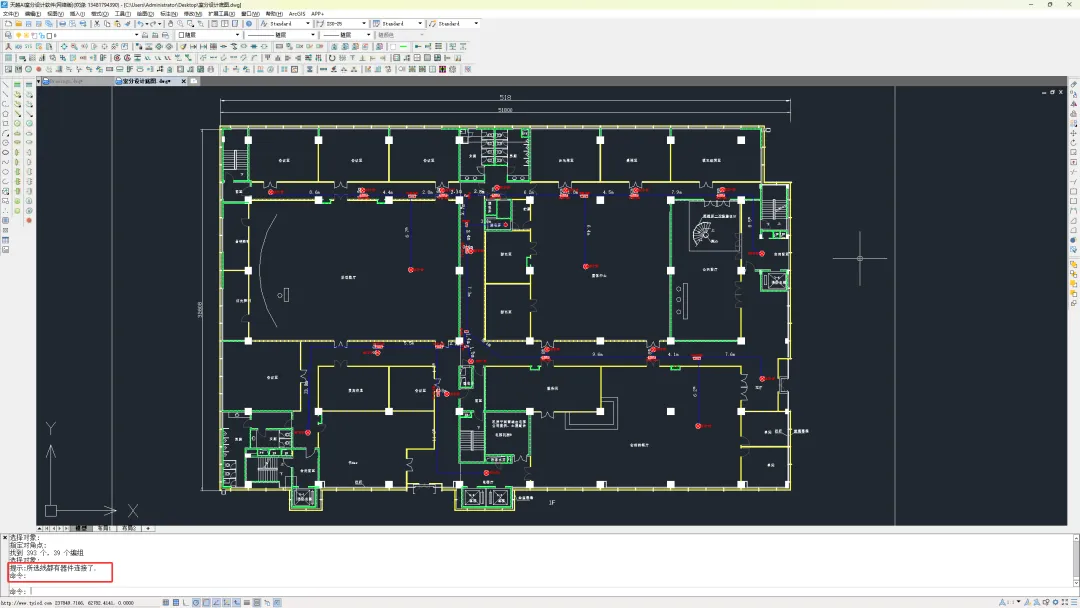

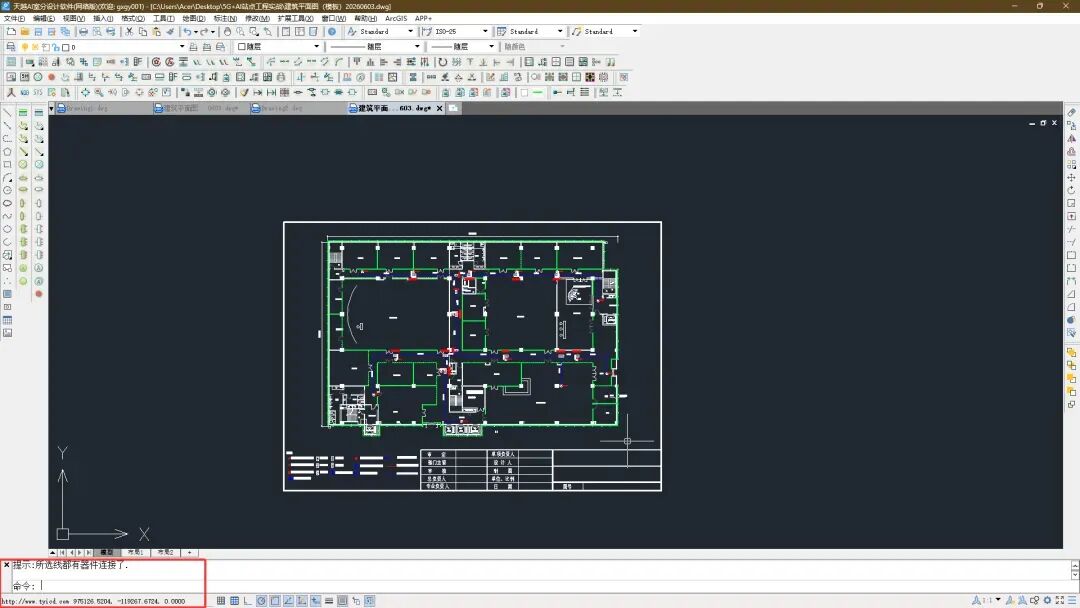

系统会自动检测是否所有器件都已正确连接。 当出现【提示：所选线都有器件连接了】，说明线路已全部连接正确，如下图所示。

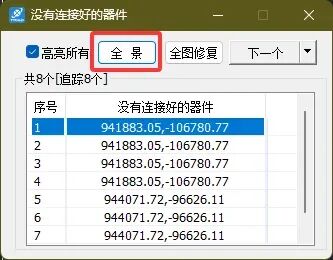

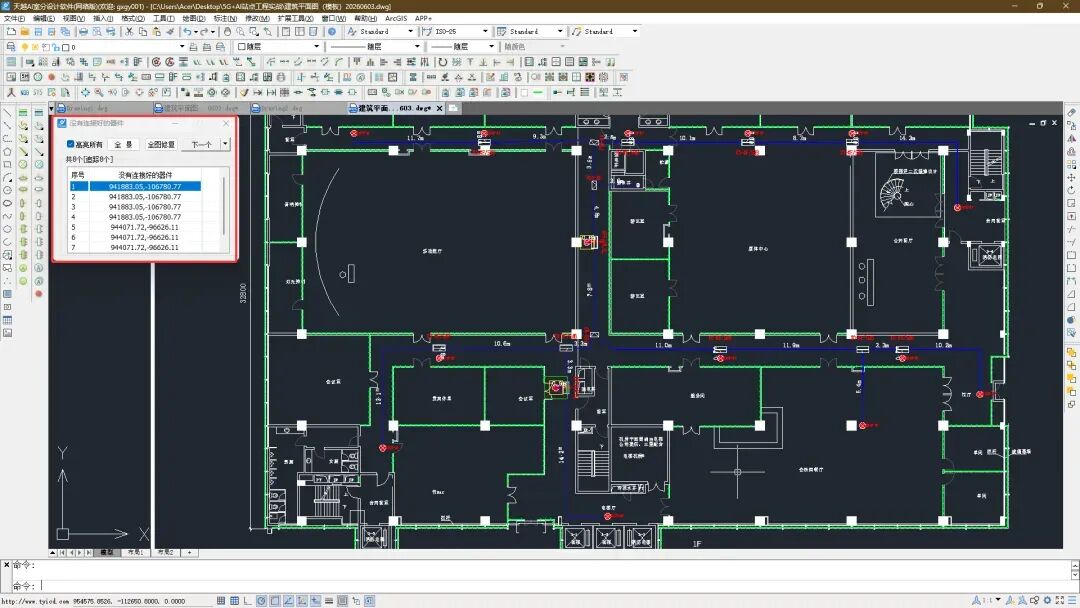

注意💡：若弹出【没有连接好的器件】对话框，不要慌！

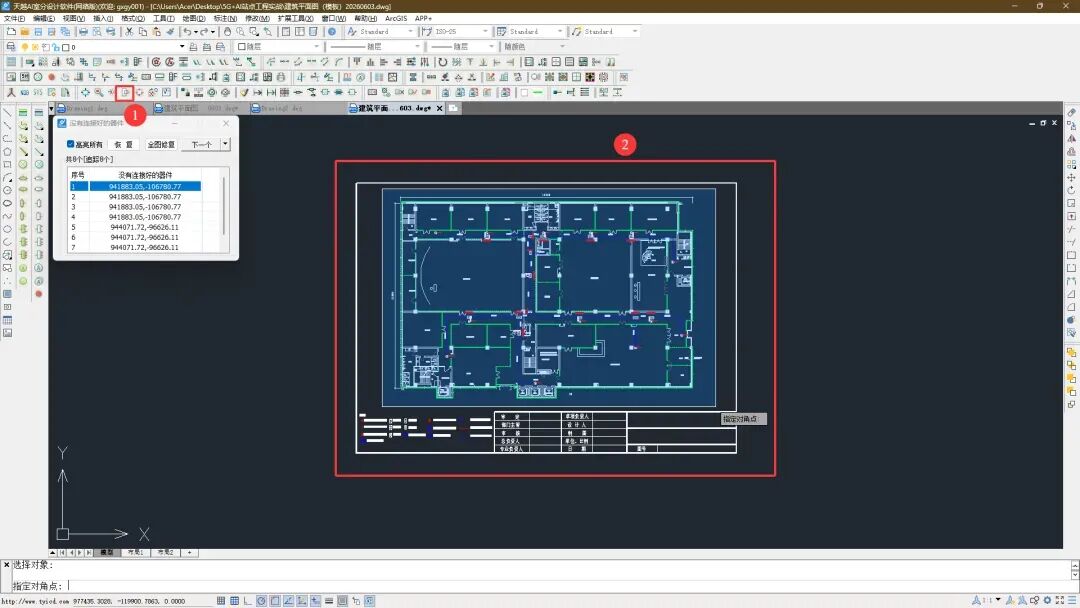

点击对话框中的【全景】按钮，软件会高亮显示所有未连接好的器件。

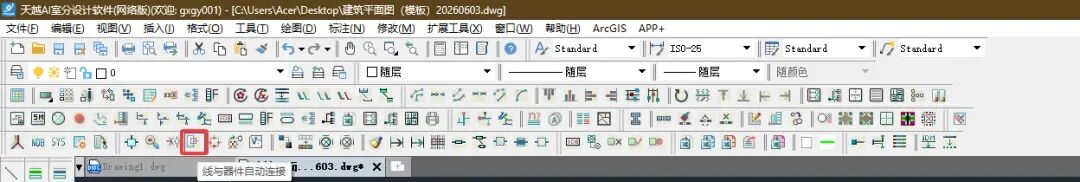

点击【线与器件自动连接】按钮。
框选图纸区域，按【空格】确认，软件会自动修复未连接的器件与馈线。

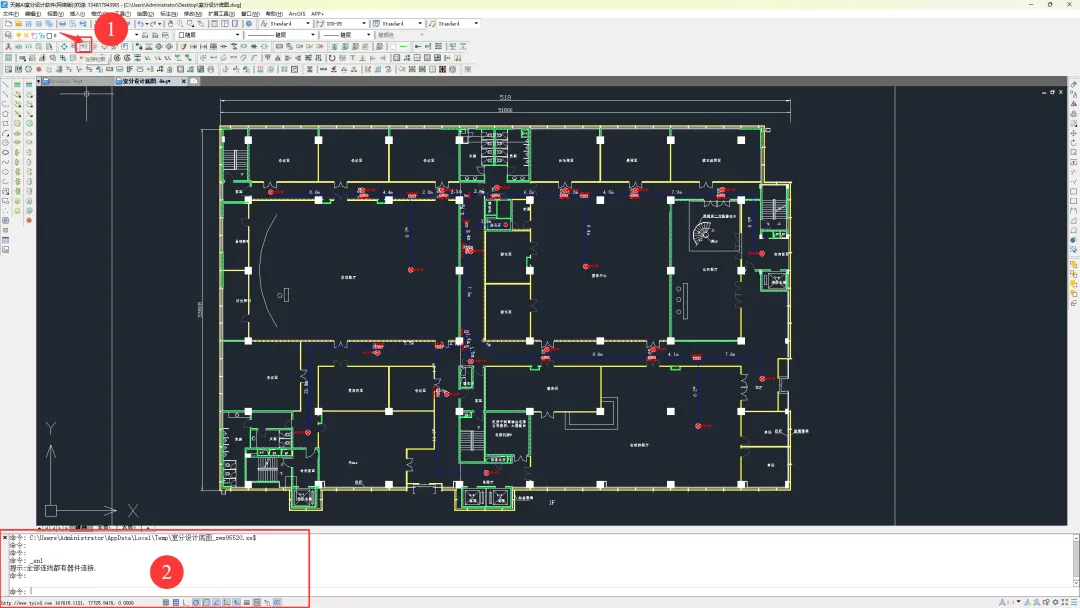

再次点击【线与器件自动连接】按钮，若左下角提示“所有线都有器件连接了”，则连接成功！
点击【连接检测】按钮，软件会自动检测全部连线是否与器件成功连通。
若无问题，则无弹出提示，表示一切正常。 以上就是本次天越AI室分设计软件——平面图馈线主干设计与连接及插入无源器件实操教程。
一、实训总览
连接天线到主干——自动生成分支馈线
打断连接处——为插入无源器件做准备
在连接处插入块——自动匹配功分器/耦合器
二、实操步骤
