打点计时器：纸带上那一串点，到底在说什么？

高中物理 · 必修一 · 实验探究

第一次做打点计时器实验，很多同学拿到纸带都会愣一下：一长串小黑点，有的密有的疏，这能看出什么？

别小看这张纸带。它是高中物理里你遇到的第一个真正的"测量工具"——它不直接给你读数，却把一辆小车的运动，完整地"记"在了纸上。

这篇文章只讲三件事：点是怎么来的、间距在说什么、怎么用它测出速度和加速度。

01 这一串点，是纸带自带的"秒表"

打点计时器用的是交流电。我国民用交流电的频率是 50Hz，也就是说，电流方向每秒钟变化 50 个周期。

计时器跟着交流电的频率打点：每 1/50 秒打一个点，即打点周期 T = 0.02s。

这意味着什么？纸带每拖过一段，计时器就均匀地在上面"盖"一个时间戳。相邻两个点之间，永远隔着 0.02 秒。

换句话说，这张纸带自带秒表。你不需要看手表，数点就能知道时间。

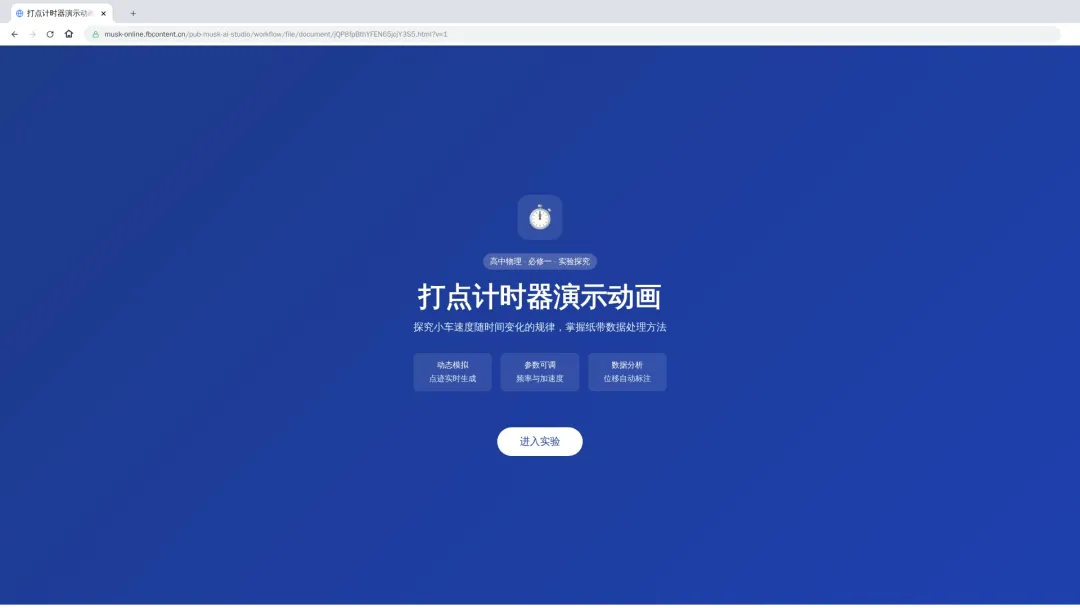

图1：动画从这样一张封面开始，点迹在眼前一点点长出来（来源：作者自制教学动画截图）

02 点的疏密，就是速度在说话

既然相邻两点间隔的时间相等，那么两点间的距离 Δx，就是物体在这 0.02 秒内的位移。

匀速运动，间距处处相同；加速运动，间距会越来越大。纸带上的疏密变化，就是速度变化的"可视化"。

想求某个点的瞬时速度，也有办法：取它前后相邻两点，用这两点间的平均速度来近似，即 vₙ = (xₙ₊₁ − xₙ₋₁) / 2T。

这是纸带数据处理里最常用的一个公式，一定要记牢。

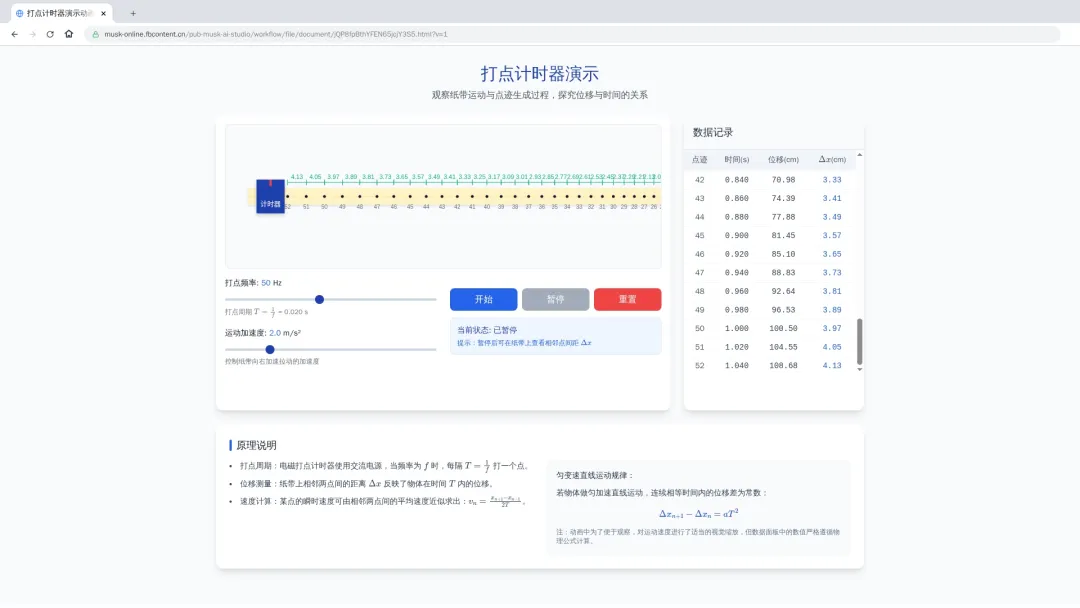

图2：暂停之后，纸带上相邻点间距被标了出来：2.21cm 一路涨到 4.13cm，越拖越快（来源：作者自制教学动画截图）

03 判断匀变速，看一个"差"

怎么从纸带判断小车是不是做匀加速直线运动？只看"越来越快"还不够，要看是不是匀加速。

匀变速直线运动有一个铁律：连续相等时间内的位移差为常数，即 Δxₙ₊₁ − Δxₙ = aT²。

看动画里的数据表：Δx 依次是 3.33、3.41、3.49、3.57……每次都增加约 0.08cm。这个差是常数，说明运动是匀加速的。

更妙的是，还能反推出加速度：0.08cm = a × (0.02s)²，算出 a ≈ 2.0 m/s²——正是动画里设定的加速度。纸带上的每一个点，都诚实地记录着运动的规律。

04 值得亲手"玩"一遍的动画

这套演示动画最好玩的地方，是参数可以随便调：把加速度拖大，纸带间距立刻变陡；把频率调高，点就变得更密。

纸上谈兵不如亲手拖一下滑块。看一遍动态生成的过程，比背十遍公式更管用。

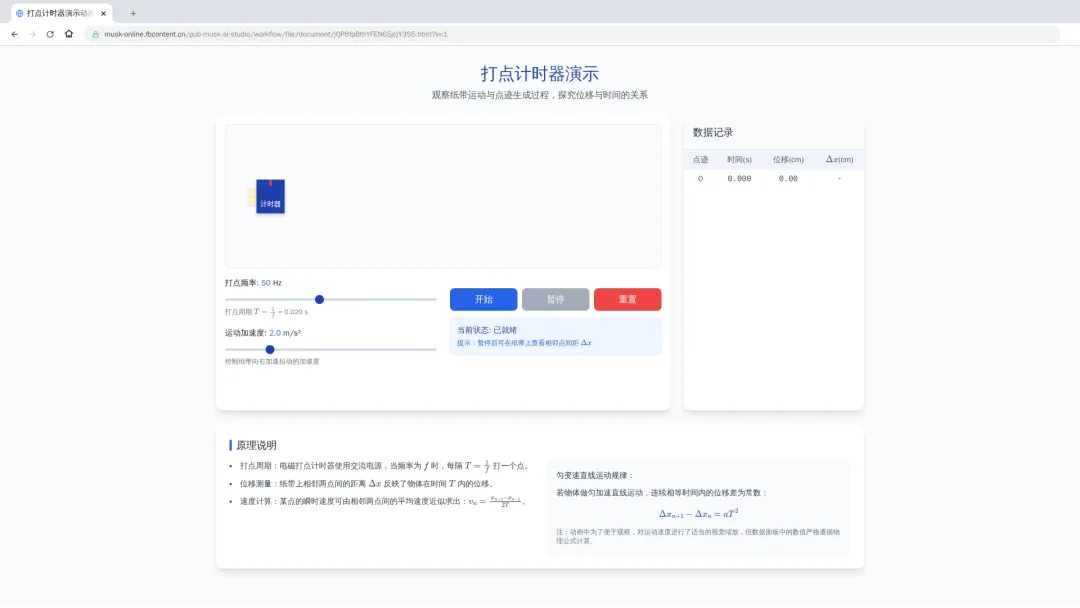

图3：打点频率、运动加速度都能调节，参数一变，点迹立刻跟着变（来源：作者自制教学动画截图）

05 以后拿到纸带，按三步走

最后把方法总结给你，以后处理任何纸带，都按这个顺序：

第一步，看间距是否均匀——均匀是匀速，不均匀是变速；第二步，看间距是否等差——等差是匀变速；第三步，用 Δx = aT² 反推加速度。

打点计时器不难，难的是理解"点"和"时间"的关系。一旦想通"每个点都隔 0.02 秒"，整张纸带就都读得懂了。

实验动画随时可以再打开玩一玩。把参数拖一拖，你会发现自己真的看懂了它。
