免费!VDI 2230 螺栓计算软件正式版上线,每一步都看得见

mechCalc.net 正式发布 VDI 2230-1 单螺栓连接计算软件 v1.0。在线使用，完全免费，打开浏览器就能算，不用安装。

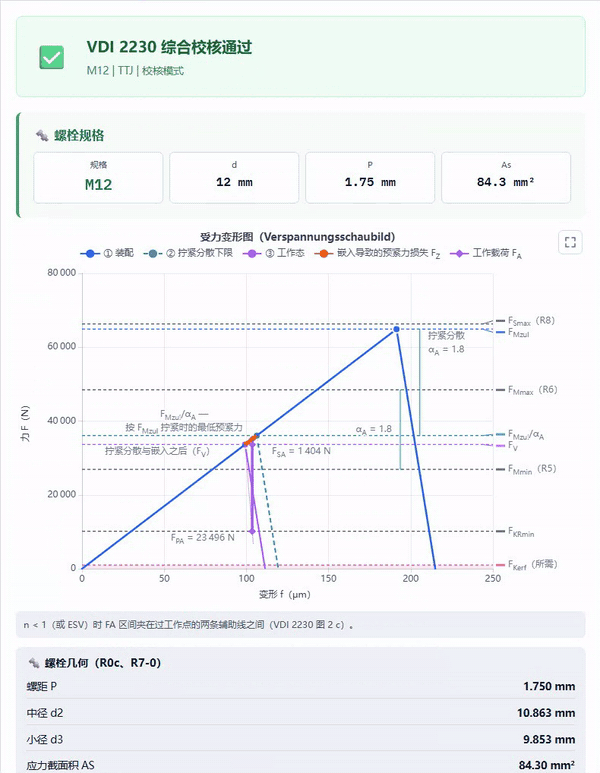

切换例题，结果和受力变形图随算随画

VDI 2230 Blatt 1 是德国工程师协会（Verein Deutscher Ingenieure, VDI）发布的高强度螺栓连接系统化计算准则。它不只问「螺栓会不会拉断」，而是把一颗螺栓从选规格到校核拆成 R0–R13 一整条计算链（VDI 2230 Blatt 1:2015, §4.2）：柔度、载荷系数、嵌入损失、拧紧分散、装配应力、疲劳、支承面压强、旋合深度、拧紧力矩，一步扣一步。

难处也在这里：几十个参数，十几个步骤环环相扣，改一个尺寸就要从头再算；工具如果只给一个最终结果，中间怎么算的看不见，计算书写不出来，校核的同事也没法复核。

mechCalc 把这条计算链完整搬到了网页上，而且每一步都摊开给你看。

R0–R13 每一步都列出公式、代入的数值、判定结果和 VDI 2230 的条款号。哪一步不放心，展开就能逐行对照规范原文。

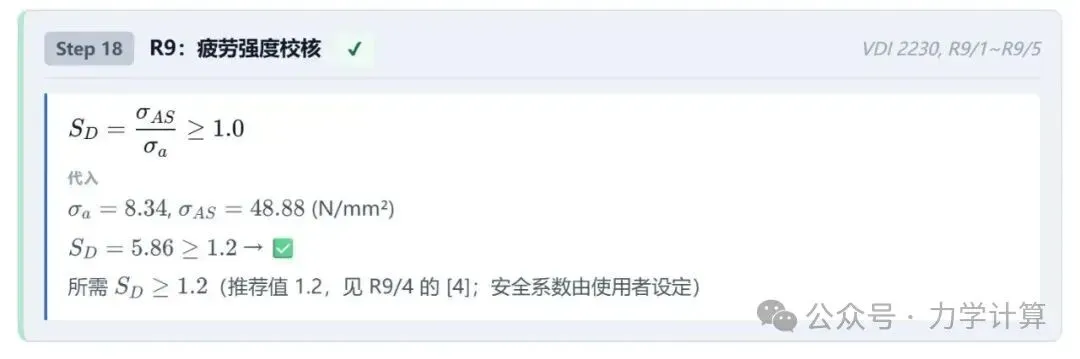

R9 疲劳强度校核：公式、代入值、判定和条款号逐行列出

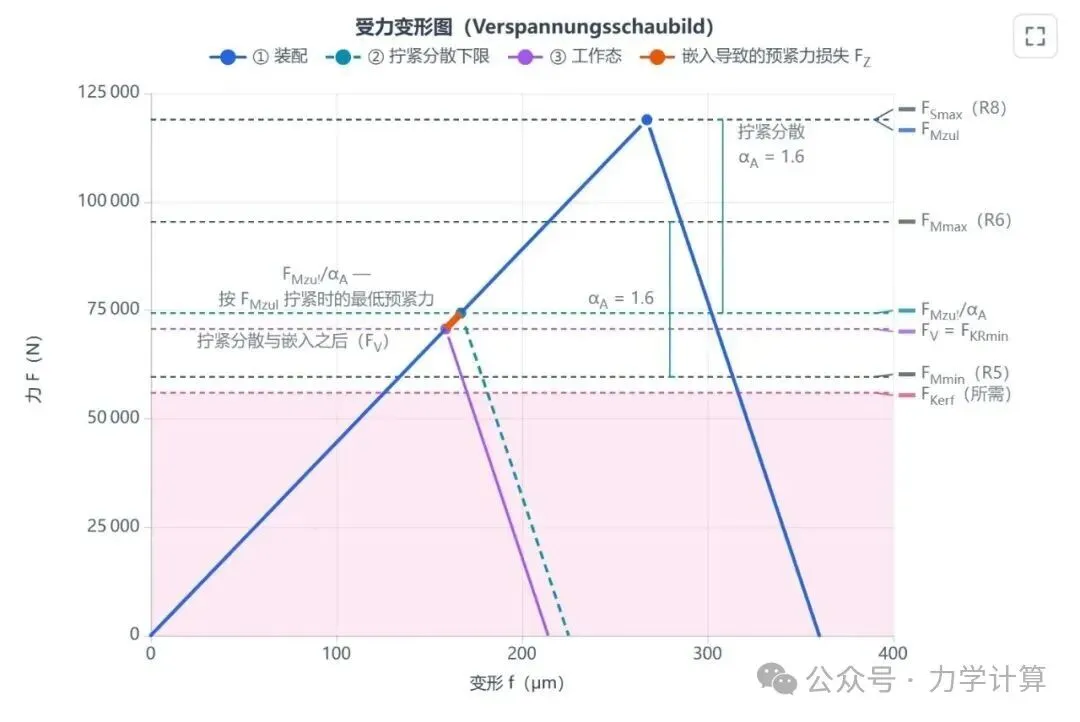

VDI 2230 的核心是受力变形图（Verspannungsschaubild）。mechCalc 按算出来的数值实时画出这张图：鼠标悬停看数值，按组开关图例，一键放大；点图上的线，直接跳到对应的计算步骤。

受力变形图：装配、拧紧分散下限、工作态三组曲线，嵌入损失和工作载荷一并标出

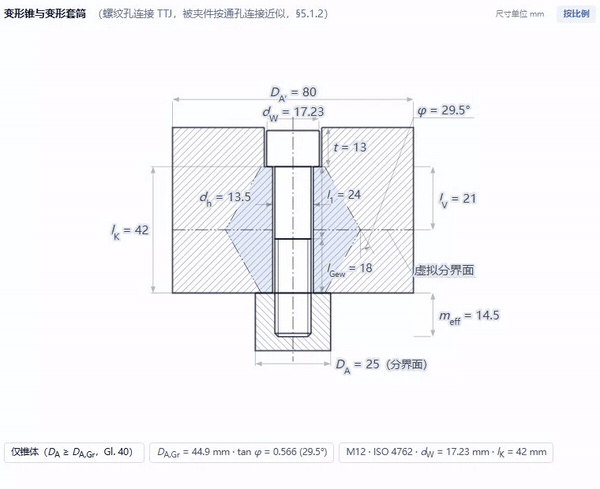

变形锥和变形套筒按输入尺寸实时重绘，标出夹紧长度、锥角、分界面直径等尺寸。螺纹孔连接、通孔连接、空心螺栓、缩颈螺栓都能画；打开偏心夹紧或偏心受载，还会多出一张偏心分界面几何图。

依次载入 6 道验证例题，变形锥示意图随之重绘

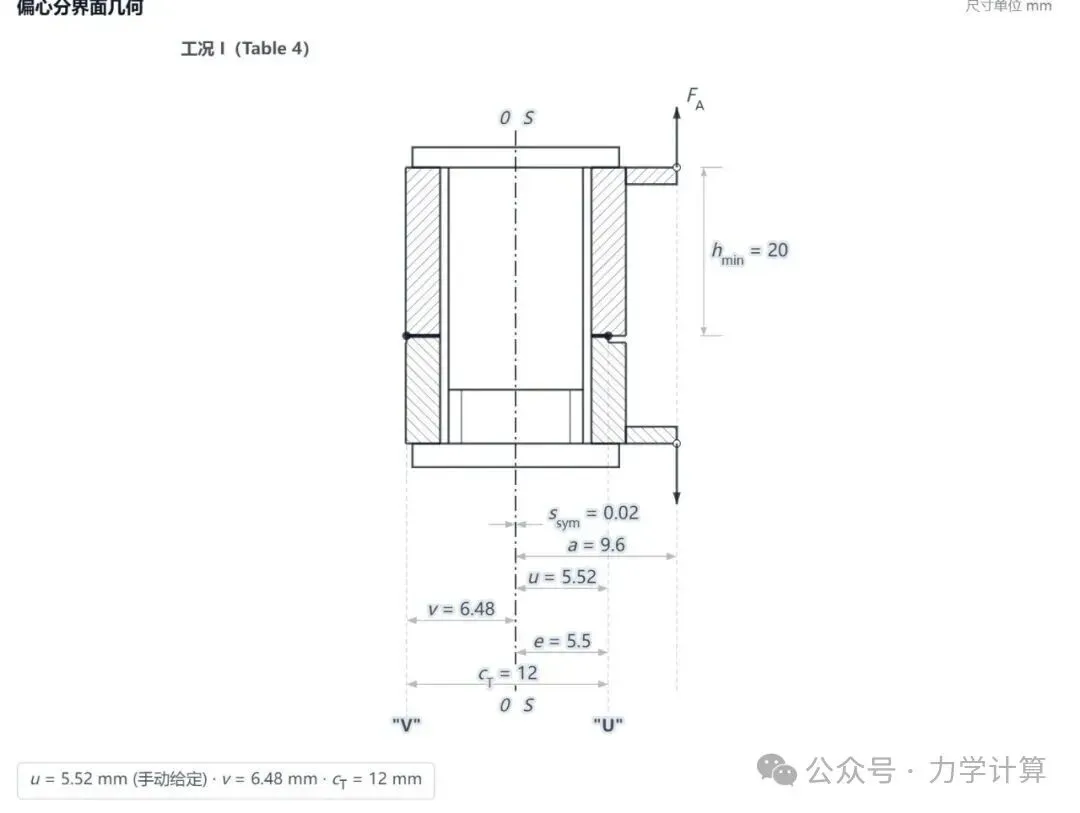

偏心夹紧时的分界面几何：对称轴、力作用线、张开点一并标出

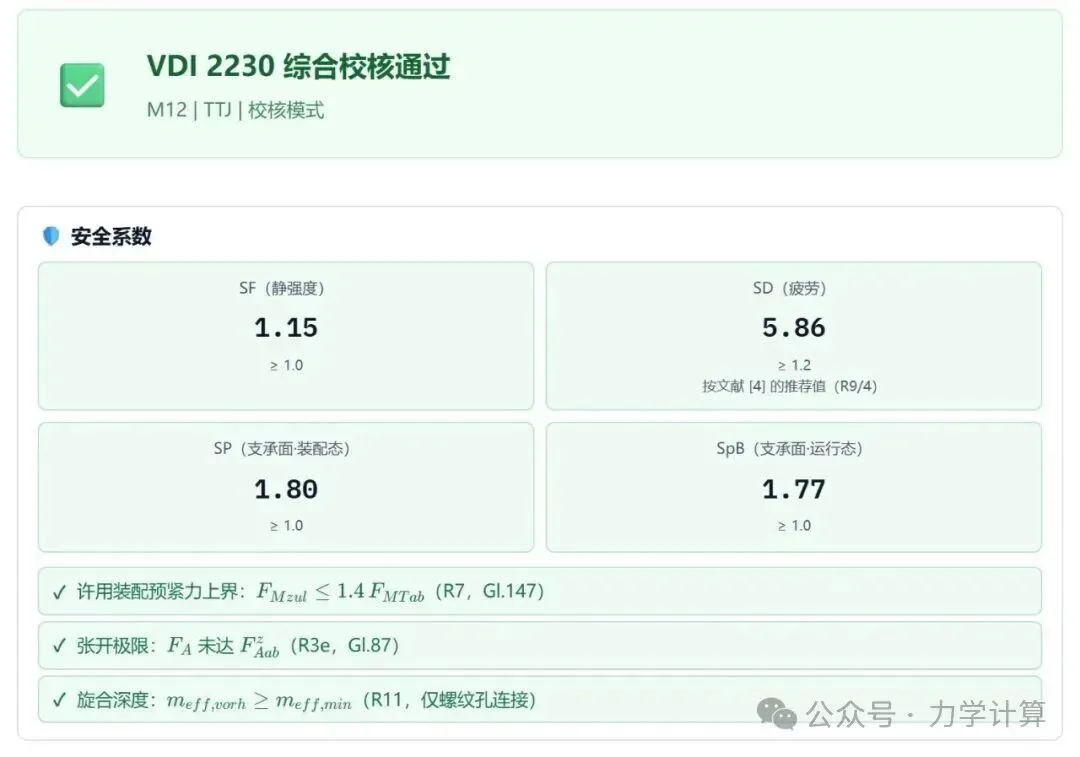

综合判定、静强度、疲劳、支承面压强各项安全系数集中在一屏，校核不通过时判定牌直接变红。整套计算可以导出 PDF 计算书，分「详细」和「标准摘要」两档。

附录 B 算例 B1：综合判定与各项安全系数

mechCalc 用 VDI 2230 附录 B 的算例 B1–B4 逐点核对了这个计算器，96 个核对点全部一致；教材例题也逐项做了对照，方法上的差异逐条写明原因。核对表全部公开。

这 8 道验证例题都内置在计算器里，下拉一选、点「执行计算」，就能看到完整的算例。

• 不注册也能用：每个计算器每天可以成功计算 3 次。

• 免费注册：点页面顶部的「登录」（窗口较窄时在左上角菜单里），填邮箱、收验证码即可，不用设密码。注册后计算不限次数。

• mechCalc 上还有 BS 7910、API 579、ASME 等规范的计算器（测试版），同样免费。

计算按 VDI 2230 的方法进行，不替代有资质机构的认证分析，结果不作安全签发依据。

配套计算工具

mechCalc 是一个浏览器端的规范校核工作台，免费使用，注册后计算不限次数。一个计算器只实现一部规范，计算链按条款顺序展开，每个中间量都可展开查看并标注对应条款号，可与标准原文逐条核对。

结果可导出 PDF 计算书，便于交同事或第三方复核。
