湿式报警阀压力开关接线说明

湿式报警阀压力开关的核心原理

是将水压信号转换为电信号。当系统侧泄压后，报警管路水压推动膜片，使压力开关里面2组常开点闭合，一方面直接启动喷淋泵，另一方面向消防控制室反馈

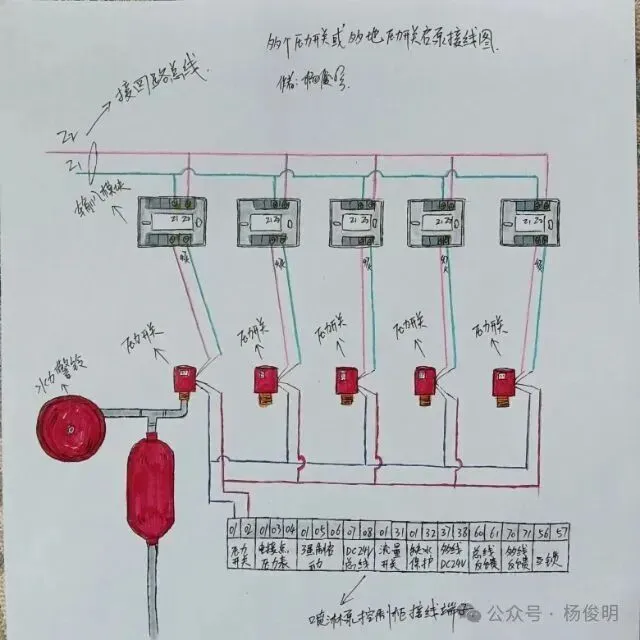

由于压力开关包含 两组独立的无源常开触点 ，动作时同时闭合，其接线主要有以下两种标准方式：

方式一：接输入模块（联动启泵）原理 ：压力开关动作信号作为触发信号，接入火灾自动报警系统的 输入模块 。

端子接法 ：需连接到输入模块的两组端子，即 总线输入 （接回路线）和 反馈输入 （接压力开关）。

方式二：连锁启泵线（直接启泵）

原理 ：直接联动控制，不经过火灾自动报警系统，由压力开关直接启动喷淋泵。

端子接法 ：直接用导线从压力开关引出，连接至喷淋泵控制柜的 压力开关启泵端子。
